游艇甲板防水通风口结构设计

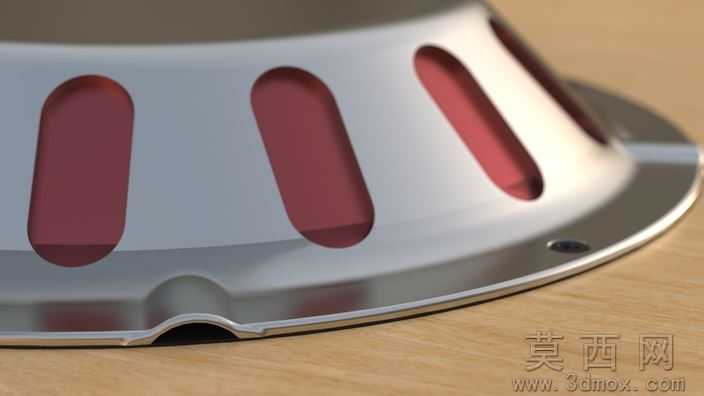

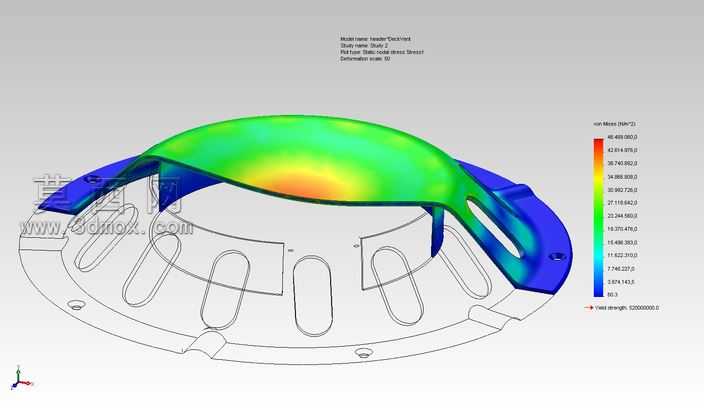

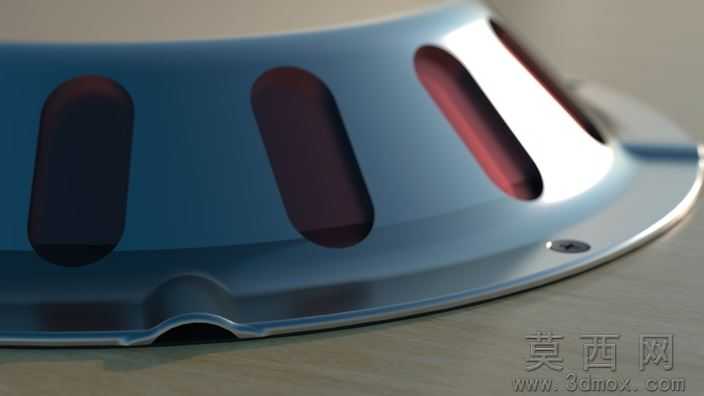

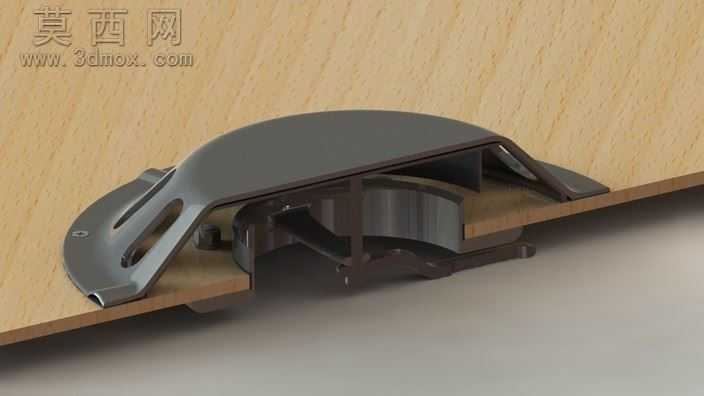

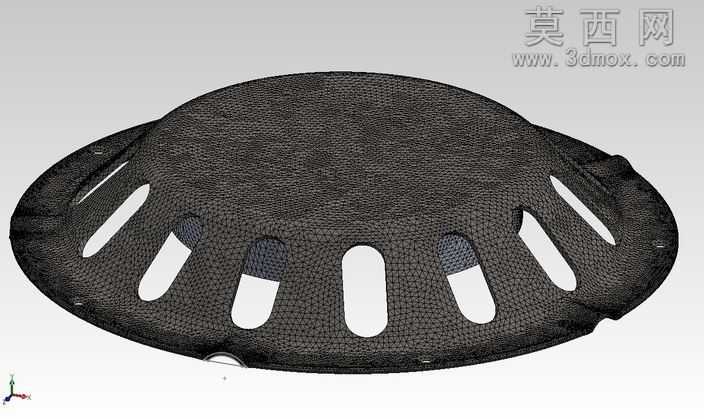

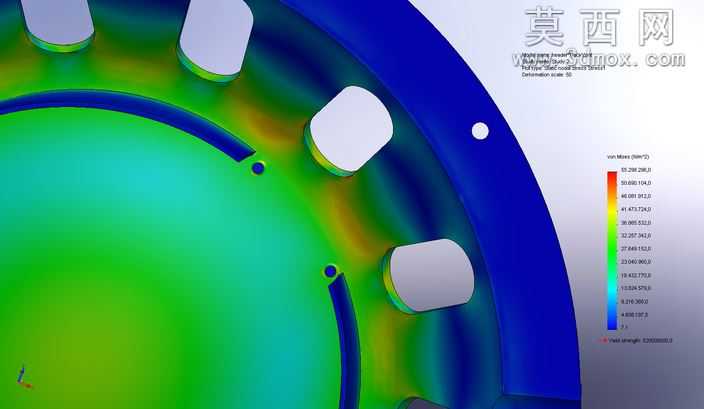

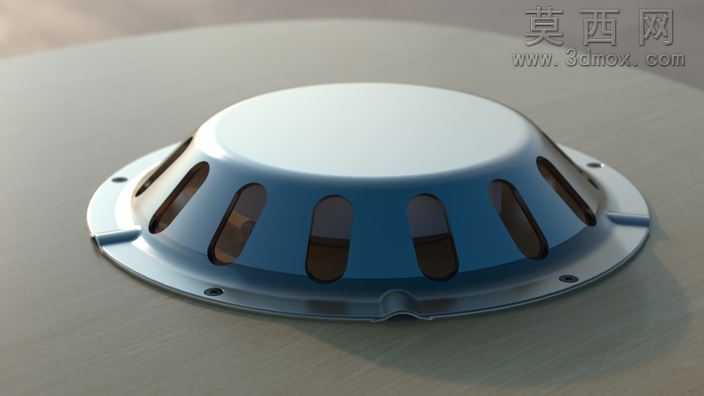

本作品为游艇甲板专用通风口的三维设计方案，建模阶段采用参数化建模逻辑，先以基准平面定位法兰安装面与通风帽盖的中心轴线，绘制法兰盘的安装孔位轮廓、帽盖的弧形穹顶截面，通过旋转、拉伸切除完成主体基础造型，再对通风槽口做阵列排布，保证各槽口的通风间隙均匀一致，同时对所有棱边做圆角过渡处理，避免应力集中与锐边划伤风险。渲染阶段采用金属哑光材质模拟奥氏体特殊钢的表面质感，搭配甲板的哑光磨砂基底做场景衬托，通过环境光遮蔽效果凸显通风槽的镂空层次与法兰盘的安装贴合度，还原部件在实际安装场景下的视觉效果。材质设计上选用1.4462奥氏体特殊钢作为主体材质，匹配户外海洋环境下的耐腐蚀需求，防水密封结构采用外层密封胶薄层搭配内部延展结构的双层设计，在保证通风效率的同时阻断海水倒灌路径。结构设计层面，通风口中心孔尺寸与通用Vetus通风口保持一致，兼容现有游艇的安装开孔标准，优化后的通风槽布局将进气有效面积提升至52平方厘米，相比原始通风口通风效率提升约70%，整体部件总重量控制在1.45公斤，不会对甲板负载造成额外负担。设计过程中通过静态应力模拟验证结构强度，确认部件可承受上方200公斤的压力载荷，变形量控制在安全阈值内，兼顾了通风性能、防水密封、结构强度与安装通用性，完全满足游艇甲板户外使用的可靠性要求，适配各类中小型游艇的甲板通风改装与新装需求。
