工业撬装筛选器与冷凝水箱集成装置

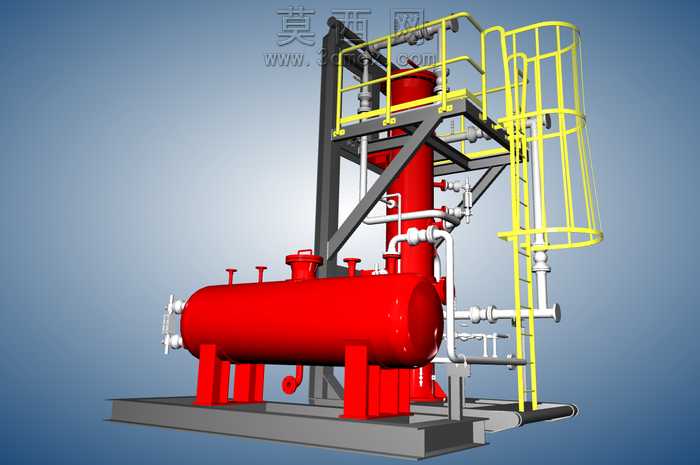

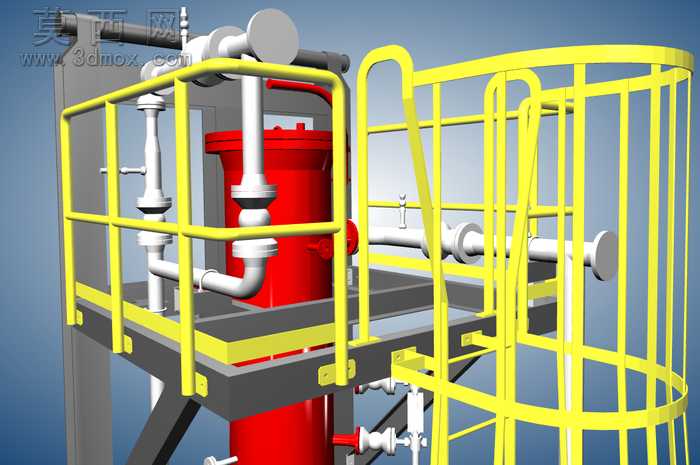

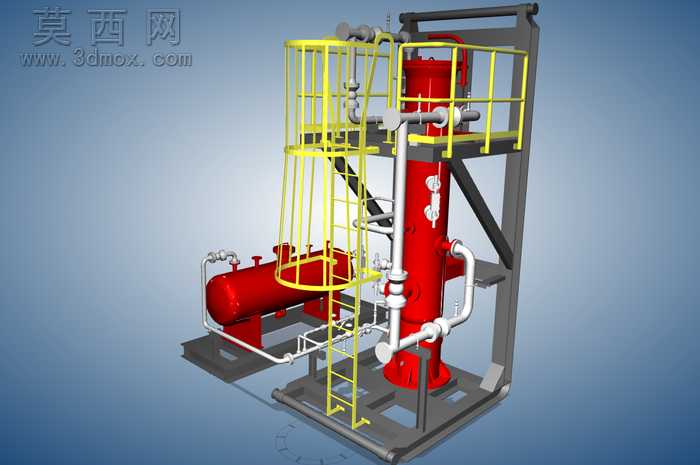

本套三维模型采用专业工业三维设计软件完成全参数化建模，完整还原了撬装式筛选分离与冷凝存储集成设备的全部结构细节。建模过程严格遵循工业设备设计规范，首先完成撬装底座的框架结构搭建，采用标准型钢截面参数生成承载框架，确保底座的承重结构符合工业现场安装要求，底座预留的安装孔位、吊装结构均按照实际工程尺寸1:1还原。设备主体包含两大核心压力容器组件，立式布置的筛选器主体采用红色哑光金属材质，表面的液位计接口、安全阀接口、管路连接法兰均逐一建模，细节精度达到生产加工级要求；卧式布置的冷凝水箱同样采用同色系工业涂装材质，箱体上的鞍式支座、进出口管路接口、排污口结构都做了精细化还原，罐体表面的焊缝细节也通过纹理映射做了仿真处理。设备配套的操作平台采用黄色安全警示涂装材质，平台护栏按照安全规范设置横杆与踢脚板，直爬梯的踏步间距、扶手结构完全符合工业安全标准，爬梯与平台的连接结构做了细节强化，还原真实的焊接固定结构。整套设备的管路系统采用白色工业管道材质，不同管径的工艺管线按照介质流向合理布置，管路上的弯头、三通、阀门、法兰连接件均采用标准件库调用生成，管线的支吊架结构也按照实际安装位置做了还原，避免管线与设备主体、平台结构出现干涉。渲染阶段采用工业产品展示级光影设置，主光源模拟车间顶光效果，辅以环境补光消除结构暗部，金属材质的反射、粗糙度参数经过反复调试，还原工业漆面、镀锌管材、型钢框架的不同质感，整体渲染效果清晰展现设备的布局逻辑与结构组成。设计过程中充分考虑撬装设备的集成化优势，将筛选分离、冷凝存储、操作维护功能整合在同一底座框架内，既减少现场安装的工作量，也优化了设备的操作维护空间，各组件的布局兼顾工艺流程走向与人员操作便利性，爬梯位置正对立式筛选器的操作区域，平台空间预留了阀门操作、仪表查看的足够余量，管路排布整齐有序，既满足工艺介质输送要求，也兼顾整体视觉的规整性。
