筒式冲孔过滤筛选器三维结构设计

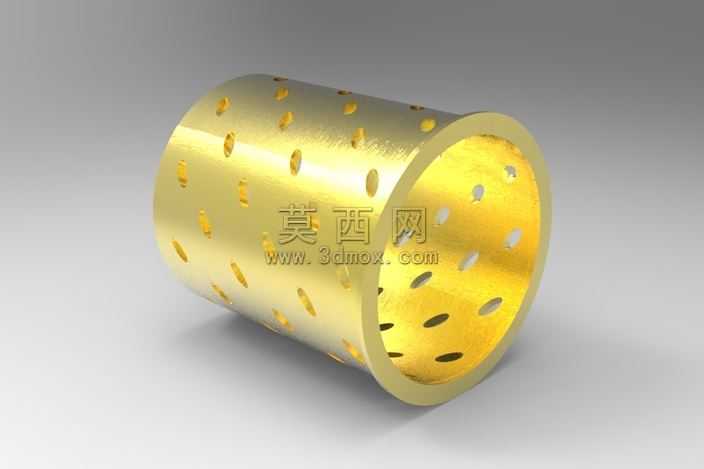

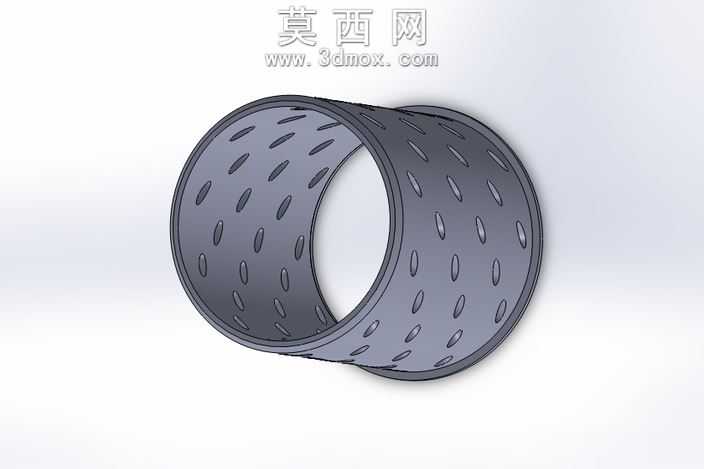

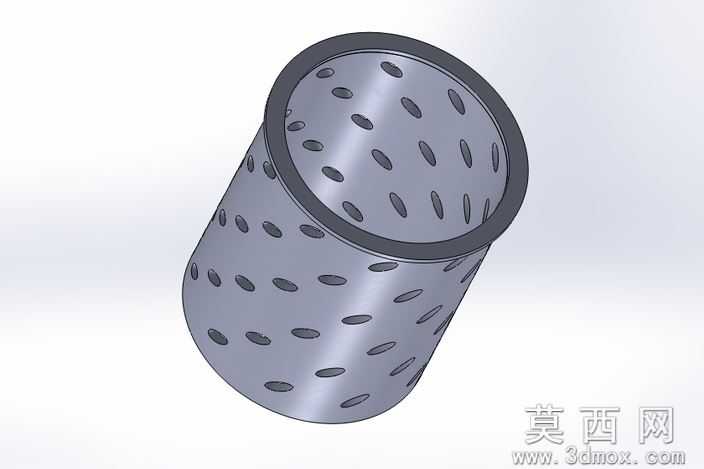

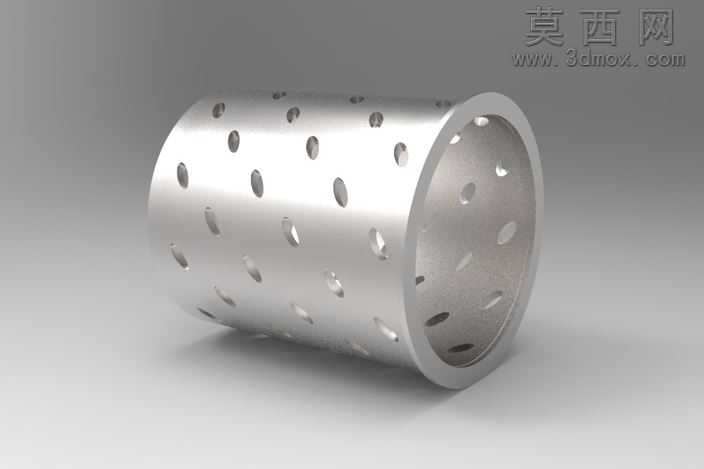

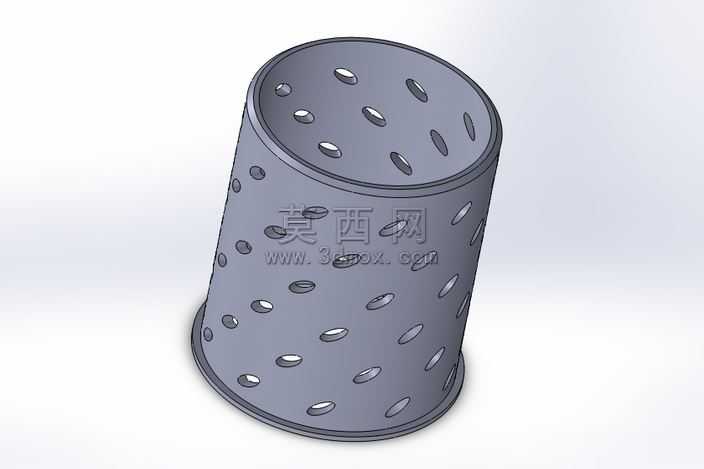

本筛选器采用三维参数化建模完成整体结构设计，整体为立式圆筒构型，建模过程中首先以旋转凸台命令生成筒体的基础基体，确定筒体的内径、外径与整体高度参数，保证筒体的同轴度公差符合装配要求。筒体两端设计有翻边式加强端圈，端圈与筒体采用一体化建模方式，通过圆角过渡处理连接处的应力集中区域，提升结构的抗形变能力，端圈的厚度大于筒体壁厚，可在安装使用过程中承受压紧力，避免筒体端部受压变形。筒体侧壁的筛孔采用阵列式排布设计，建模时首先绘制单个椭圆形筛孔的草图，通过拉伸切除命令生成单个孔特征，随后采用线性阵列结合圆周阵列的方式完成全孔排布，孔间距经过流体力学仿真优化，既保证足够的过流面积，又维持筒体整体的结构强度，避免筛孔过密导致筒体受压失稳。材质设定方面，筒体与端圈均赋予金属不锈钢材质，添加轻微的磨砂金属质感，渲染时调整环境光的反射参数，清晰呈现筛孔的通透效果与金属表面的哑光质感，同时对端圈边缘做高光处理，突出端圈的厚度特征与结构边界。结构设计上充分考虑实际使用场景的需求，圆筒构型可适配多种管道、罐体的安装接口，冲孔式筛面不易堵塞，清理维护时可直接反向冲洗，相较于编织筛网拥有更高的结构强度，可承受更高的物料冲击压力与过滤压差。建模过程中对所有特征做参数化关联，若需调整筛孔大小、开孔率、筒体尺寸等参数，仅需修改对应草图尺寸即可完成整体模型的更新，可快速适配不同流量、不同过滤精度的使用需求，整体模型无多余特征，所有倒角、圆角均符合机械加工的工艺要求，可直接导出工程图用于生产加工。
