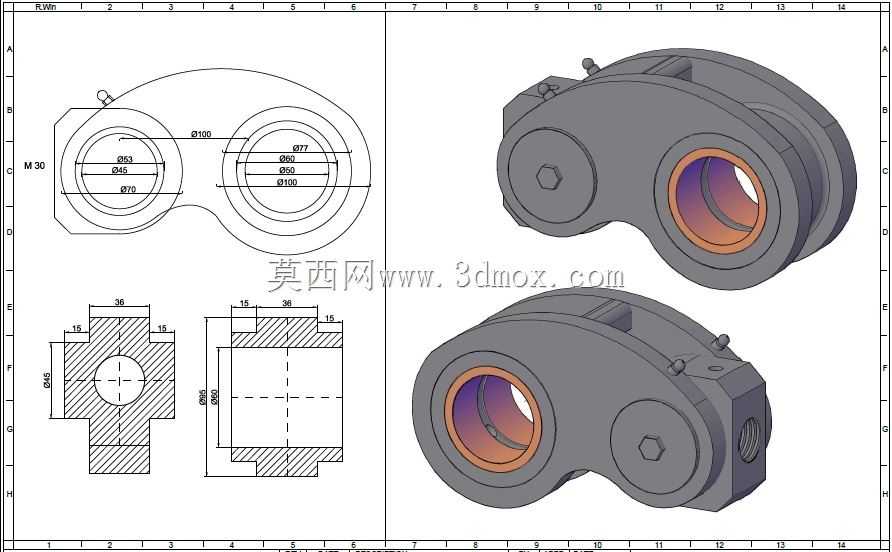

双轴铰接式伺服传动连接头结构

　　这类双轴铰接式伺服连接头，多用于需要小范围角度补偿的伺服动力输出场景，常见于工业检测设备的传感端姿态调整、小型自动化执行机构的动力转接环节，核心作用是在伺服输出轴与负载端存在小幅安装同轴度偏差、或是需要负载端做有限角度摆动时，保证动力传递无卡滞，同时避免轴系承受额外的径向弯矩。从结构设计来看，整体采用偏心双孔布局，两个带衬套的安装孔分别对应伺服输出端与负载连接端，衬套选用耐磨铜基材质压装在壳体内孔中，既降低转动副的摩擦系数，也能在长期往复摆动工况下减少基体磨损，后期维护仅需更换衬套即可，无需整体更换壳体。壳体采用分体式拼合结构，结合面通过内六角螺钉锁紧，既保证了内部铰接腔体的密封防护性，也方便装配时放入内部的传动衔接件，

　　壳体外侧预留的小型螺纹孔用于安装限位触发件，可配合位置传感器实现摆动角度的精准限位，避免超程损坏传动部件。从安装边界来看，主安装孔的同轴度公差控制在0.02mm以内，孔端面与轴线的垂直度公差为0.015mm，能够保证与标准伺服输出法兰的贴合精度，避免安装后出现轴系跳动；两个安装孔的中心距按照常用小型伺服的配套负载尺寸设计，适配100W到200W功率段的伺服输出端，整体外轮廓做了圆弧过渡处理，没有突出的尖锐结构，在设备内部狭小空间安装时不会与周边走线、其他结构件发生干涉。设计过程中优先考虑了传动间隙的控制，铰接位置的配合公差选用H7/g6的间隙配合，既保证转动灵活无卡滞，也将回程间隙控制在0.1度以内，

　　满足传感检测类设备对传动精度的要求；壳体壁厚根据受力仿真结果做了优化，在铰接受力较大的位置做了局部加厚，非受力区域适当减薄，在保证整体结构强度满足额定扭矩传递要求的前提下，尽可能降低整体重量，减少伺服端的额外负载惯量，提升动态响应速度。这类结构在实际应用中，不需要额外加装万向联轴器即可实现小角度的偏载补偿，相比标准万向节结构体积更小，安装空间占用更低，非常适合集成在紧凑化的检测传感模组、小型伺服摆动执行机构中，能够有效降低设备整体的结构复杂度，减少装配环节的调整工作量。
