集成式双路液压支撑阀结构设计

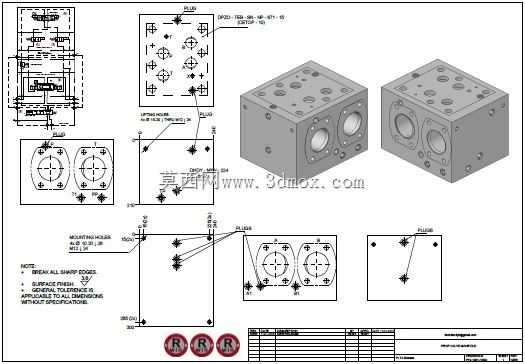

　　这款支撑阀采用块式集成结构设计，将控制阀芯、流道、安装接口全部整合在方形阀块内部，省去了传统分体式阀组的外接管路，能有效降低管路泄漏风险，同时压缩阀组整体安装空间，在工程机械支腿控制、机床工装夹紧回路、重型设备姿态保持液压系统中有着广泛应用。从结构设计逻辑来看，阀块采用六面加工布局，正面设置两个对称的工作油口，油口周边布置安装定位销孔与螺栓过孔，可直接与执行元件的安装面贴合固定，无需额外安装支架；顶面与侧面布置进油、回油及控制油口，各油口的位置排布充分考虑了外接管路的走线空间，避免相邻管路接头出现安装干涉。阀块内部流道采用正交钻孔设计，所有流道交叉处做了工艺倒角处理，减少流道直角带来的压力损失，同时控制流道的通径匹配额定流量需求，

　　避免通径过小导致的油液温升过快，也防止通径过大造成阀块体积冗余。从安装边界来看，阀块的外形为规整立方体，各安装面的平面度要求控制在0.02mm以内，保证与对接元件的密封性能，所有安装孔的位置度公差控制在0.05mm范围内，确保现场安装时能够顺利对位，不会出现螺栓强行拉拽导致的密封面变形问题。功能层面，这款支撑阀主要用于执行元件的位置保持，能够在系统失压时锁闭对应油路，避免负载出现下坠或位移，双路独立的结构设计可以同时控制两个执行元件，也可通过内部流道的并联设计实现单路大流量输出，适配不同吨位的负载支撑需求。设计过程中充分考虑了加工工艺性，所有外部孔系均采用标准刀具加工，内部流道的工艺孔在加工完成后采用标准螺塞封堵，

　　封堵位置预留了足够的扳手操作空间，后期维护时无需拆卸整个阀组即可完成密封件更换。阀块的棱边全部做了倒角处理，既避免加工锐边划伤安装人员，也能去除加工毛刺防止其进入液压系统造成元件卡滞。表面采用镀镍处理，能够适应常规工业环境下的防腐蚀需求，在潮湿或轻度腐蚀工况下也能保证较长的使用寿命。
