20吨处理量水解木质素脱碱分离设备模型

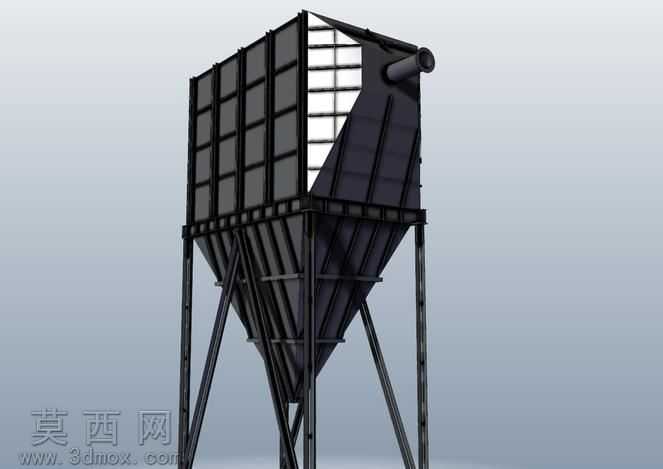

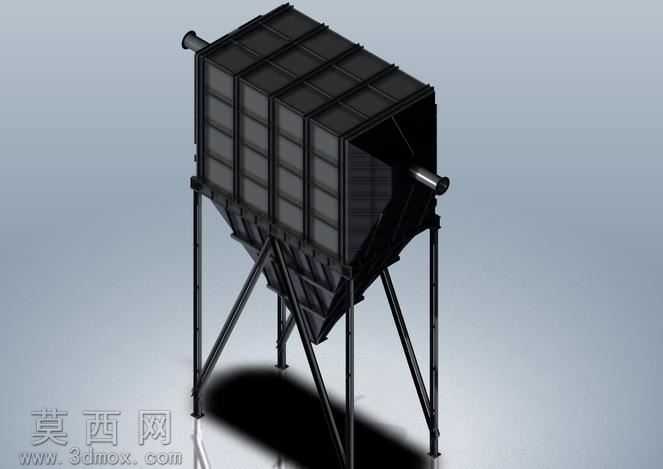

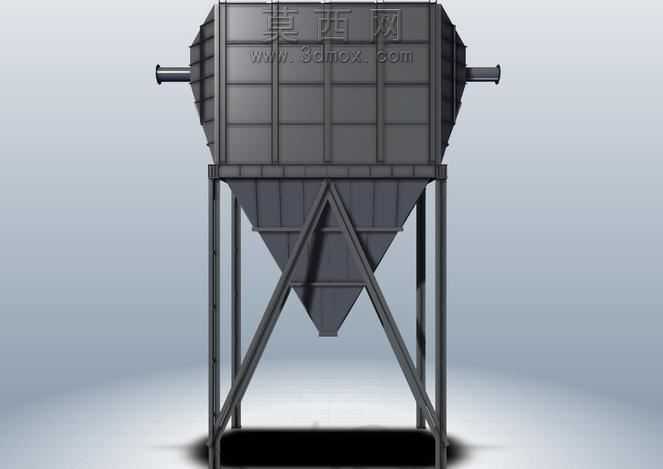

本模型为适配TRDS环境的分散介质分离装置，针对20吨级水解木质素脱碱处理工况设计，采用SolidWorks完成全参数化三维建模，整体建模精度覆盖设备外部全结构尺寸，未对内部沉降组件做冗余建模，兼顾模型轻量化与外观还原度。建模过程严格遵循设备实际尺寸参数，整体外形尺寸匹配6772×3176×10846毫米的真实规格，上部采用多仓式矩形箱体结构，通过竖向加强筋做结构强化，箱体侧面预留介质进出接口，接口位置与管径参数匹配现场管路对接需求；下部采用锥斗式沉降出料结构，锥角角度符合木质素物料滑落特性，避免物料挂壁堆积；支撑结构采用四组斜撑式钢架支腿，支腿与箱体、锥斗的连接位置做了加强节点建模，还原设备承重结构的力学设计逻辑。渲染阶段采用工业级哑光金属材质模拟设备碳钢壳体质感，支腿部分做了深色防锈漆面材质区分，场景添加柔和环境光与定向投影，清晰呈现设备的结构层次与空间立体感，箱体表面的拼接焊缝、接口法兰细节都通过纹理贴图做了还原，保证渲染效果贴近设备真实出厂状态。设计思路上围绕乌克兰露天作业工况做适配，设备整体结构做了耐候性结构优化，四组干燥单元的布局匹配每小时40000立方米的气体处理量，可适配入口500g/m3的粉尘浓度工况，出口分散相浓度可控制在21.5g/m3以内，模型完整还原了设备的外部安装接口、支腿固定点位，可直接用于项目方案展示、场地布局规划、安装模拟演示等场景，所有外部结构尺寸都经过参数校验，可直接导出工程图用于前期方案对接。
