燃煤电厂卧式静电除尘设备三维设计

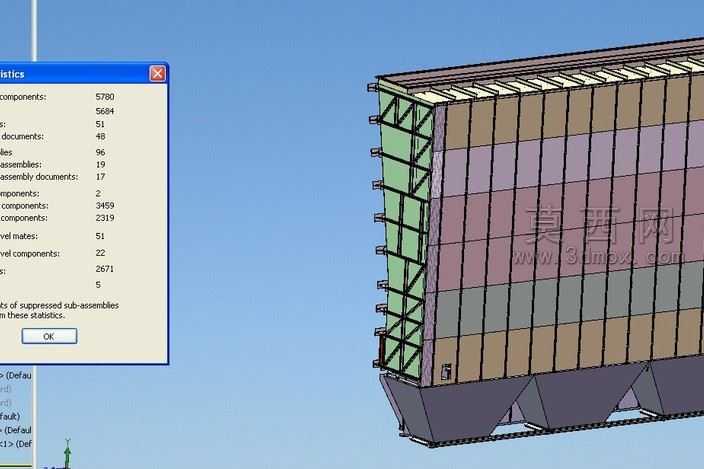

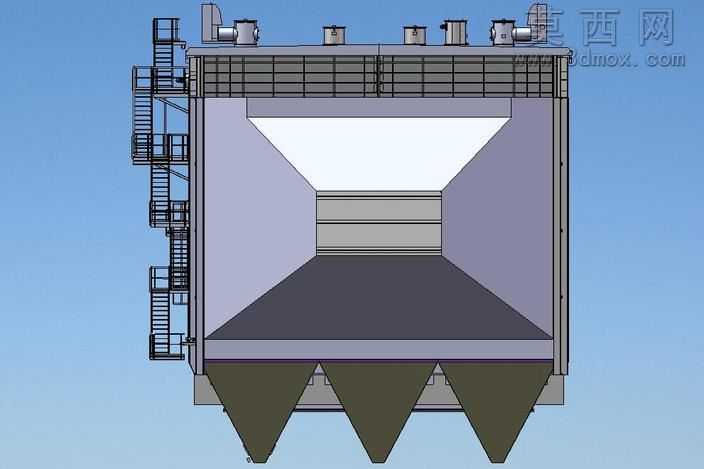

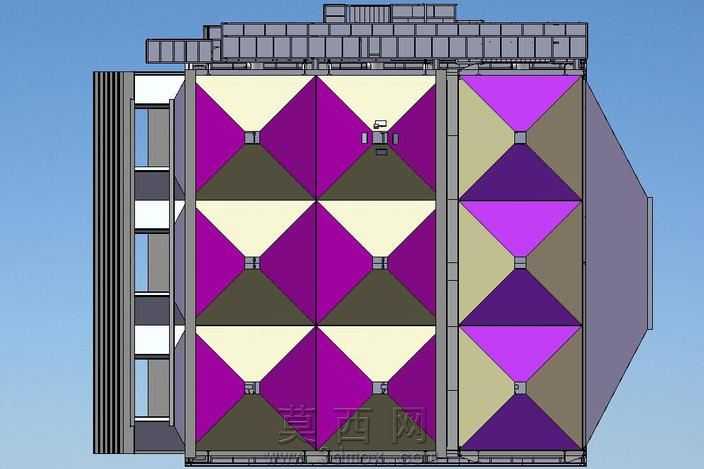

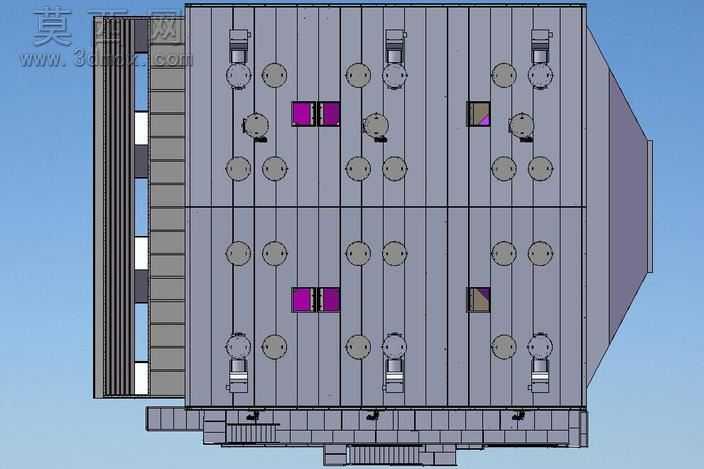

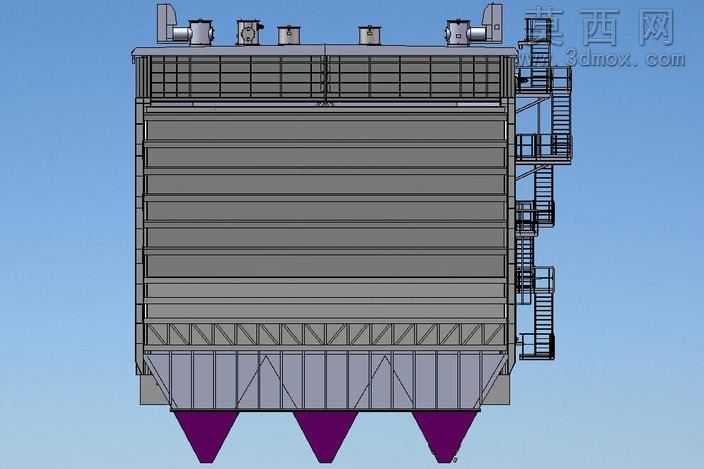

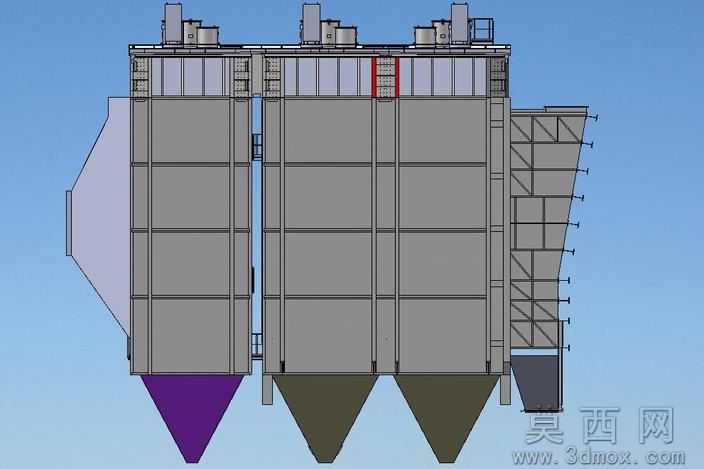

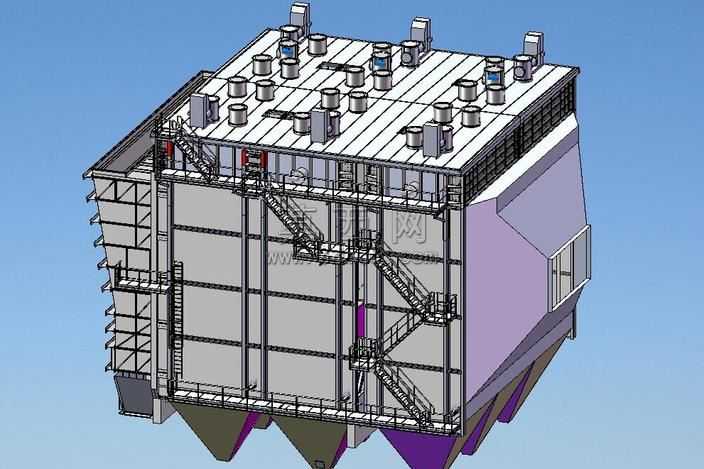

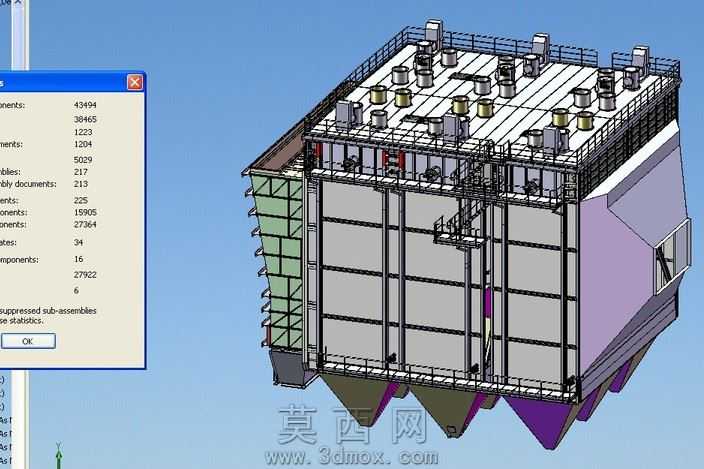

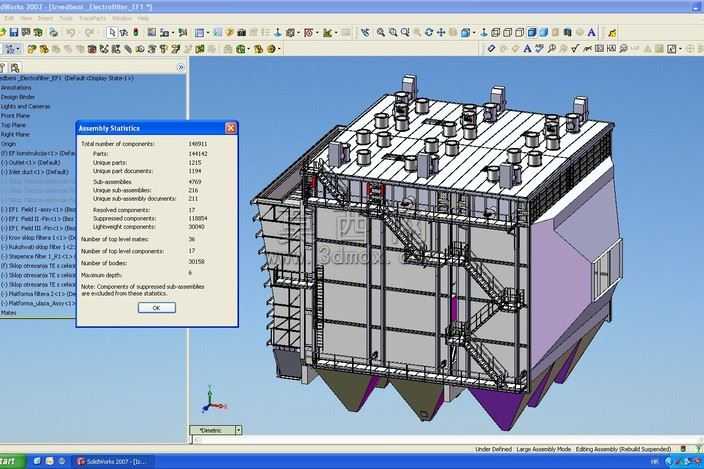

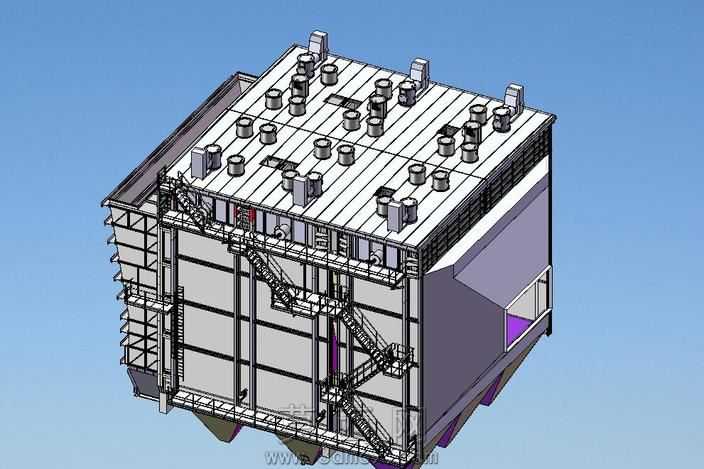

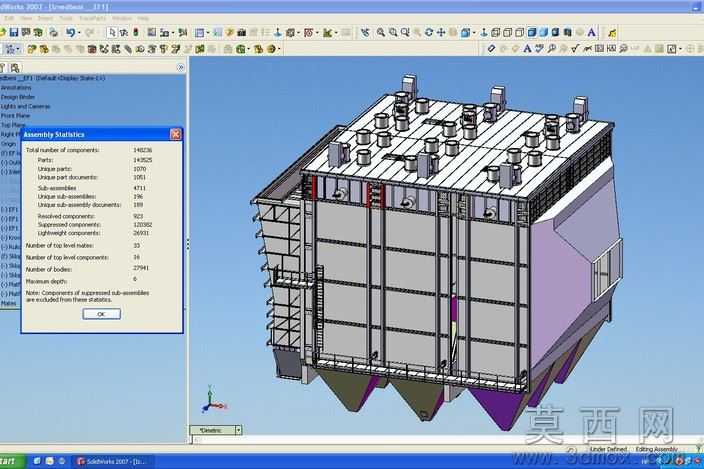

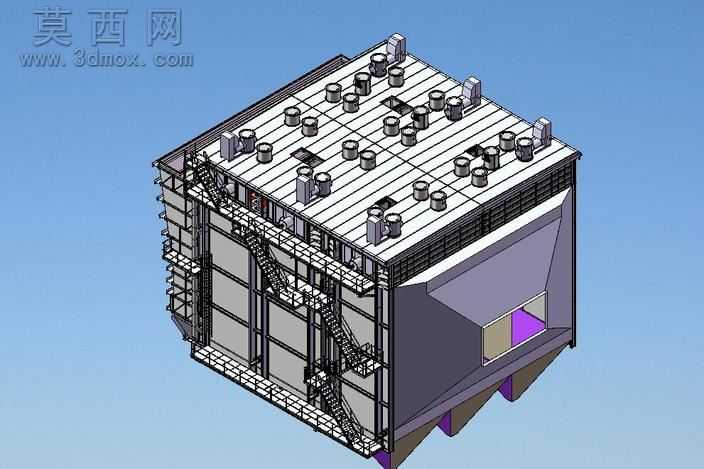

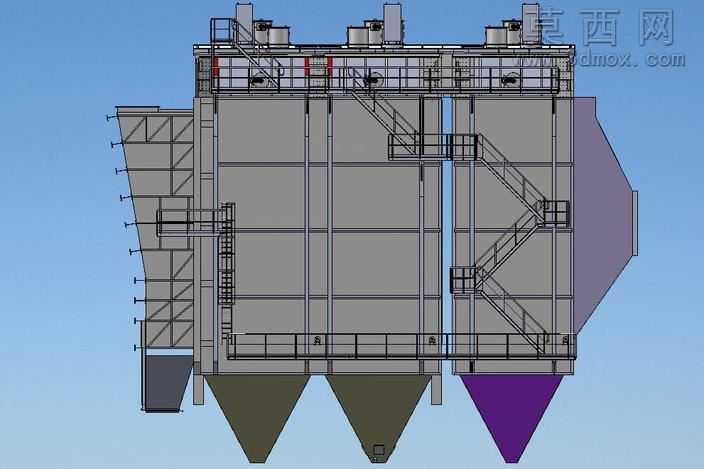

本作品为燃煤电厂配套卧式静电除尘器的全参数化三维设计成果，建模过程严格遵循电力行业除尘设备设计规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先完成设备整体轮廓的骨架模型绘制，精准定位进出口烟箱、壳体仓室、灰斗、顶部高压绝缘室的相对位置，确保烟气流场走向符合卧式电除尘器的工艺要求，避免烟气流通死角影响除尘效率。壳体部分采用模块化建模方式，将壁板、加强筋、立柱、横梁等钢结构件逐一绘制，壁板采用耐烟气腐蚀的碳钢材质参数化建模，加强筋根据壳体受力载荷分布合理排布，所有钢结构连接位置预留螺栓孔与焊接坡口细节，还原现场安装的真实工艺要求；外部检修爬梯与多层操作平台采用标准化参数建模，踏步、护栏、平台格栅均按照工业安全防护规范设计，爬梯转折处设置休息平台，平台边缘预留安全护栏安装位，还原真实设备的检修通行结构。顶部高压绝缘区域按照供电分区逐一建模，每个供电单元对应独立的绝缘瓷瓶室、振打清灰装置，阴极框架与阳极板排采用阵列方式完成装配，精准还原阴阳极的极间距参数，振打装置的传动结构、锤头位置均按照实际清灰逻辑布置，确保振打力可均匀传递至极板表面，避免积灰影响除尘效果。下部灰斗采用四棱锥结构建模，灰斗壁倾斜角度满足粉尘自流要求，灰斗下部预留卸灰阀安装接口，相邻灰斗之间设置阻流板结构，避免烟气短路窜流。进出口烟箱采用变径流线型结构设计，入口烟箱设置气流分布板的安装位，出口烟箱设置槽型极板结构，优化烟气流场均匀性。材质渲染阶段，壳体钢结构采用哑光工业灰碳钢材质，爬梯与护栏采用安全黄警示漆材质，灰斗采用耐磨深灰材质，顶部绝缘瓷瓶采用高光白瓷材质，管道接口采用法兰金属质感，整体渲染效果还原工业设备的真实视觉质感。所有零部件均建立完整的装配约束关系，可实现整体结构的干涉检查，也可单独拆分导出各零部件用于工程图生成，模型完整还原了电厂电除尘器的全部核心结构，可用于环保设备方案展示、结构校核、教学演示等场景，能够直观呈现静电除尘器从烟气进入、粉尘荷电、极板捕集到振打清灰、灰斗卸灰的全流程结构布局。
