G型螺旋压紧夹钳工业工装结构

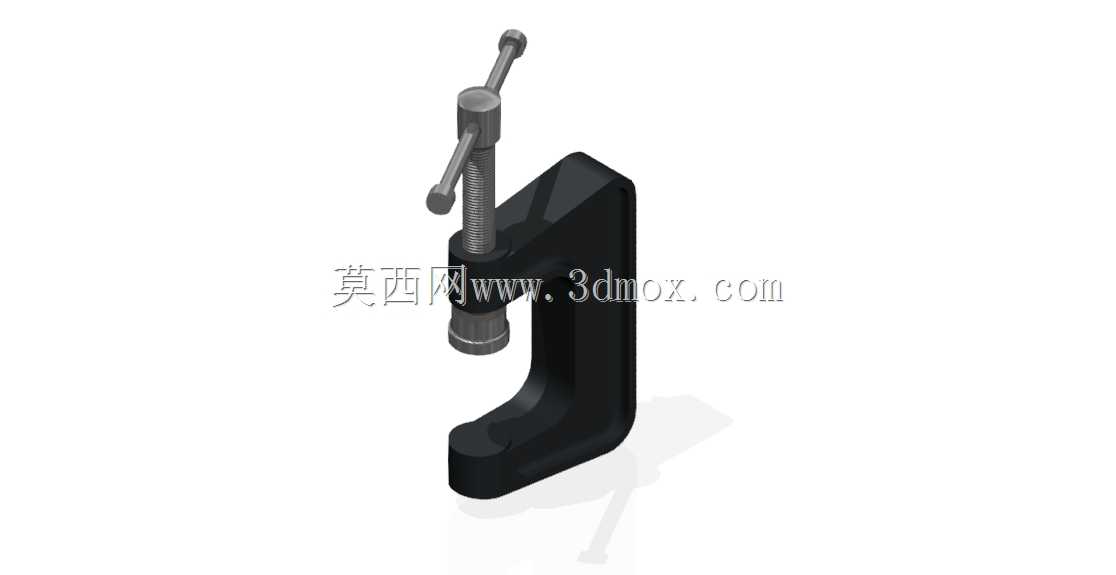

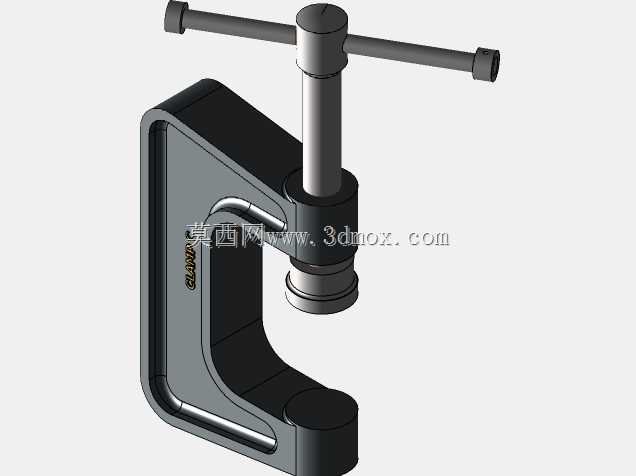

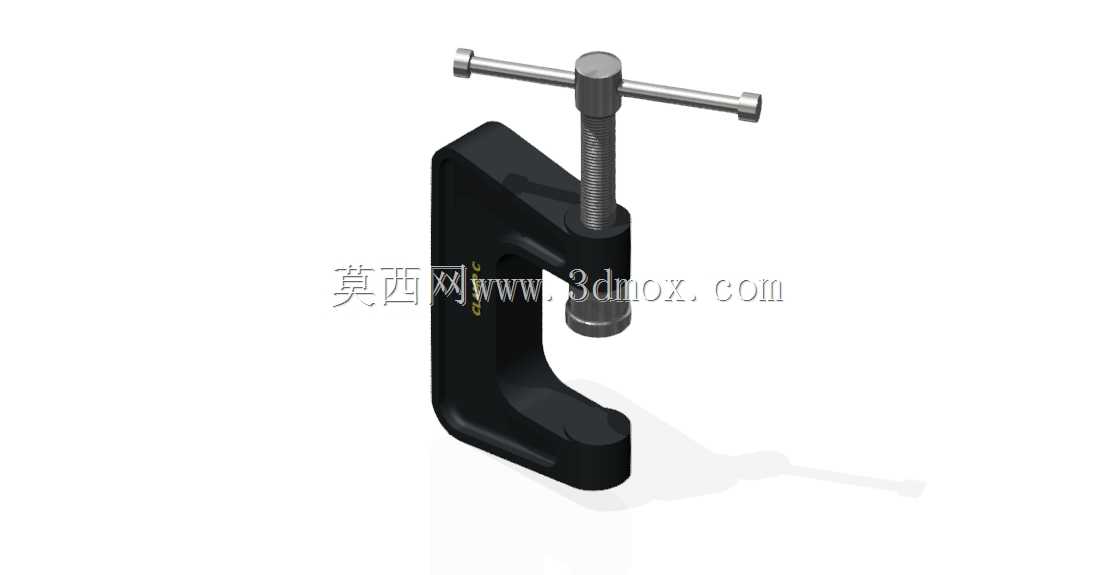

　　在机械加工、小型零部件装配、木工细作、电子元件组焊等多类作业场景里，这类G型结构的螺旋压紧夹钳是工位上出镜率极高的辅助工装，和台虎钳的固定安装属性不同，它的便携属性让它可以灵活适配不同的临时压紧需求，不需要提前在工作台预留安装位，拿到作业点就能快速投入使用。从结构设计逻辑来看，这款夹钳采用一体式C型铸钢本体作为承载主体，C型开口的深度决定了单次装夹可容纳的工件最大纵深，本体的截面厚度经过受力校核，在螺杆施加最大压紧力时不会出现开口张角变形，避免夹装失效导致工件移位甚至飞出的安全隐患。压紧执行端采用T型手柄配合梯形传动螺杆的结构，T型手柄的力臂长度经过人机工程优化，操作人员单手就能施加足够的旋转扭矩，

　　不需要额外加接延长杆就能达到常规作业需要的压紧力；梯形螺纹的选型兼顾了传动效率和自锁性能，旋转手柄推进压头时不会出现卡滞，压紧到位后螺纹副可以实现自锁，不会因为作业过程中的振动导致螺杆回松、压紧力衰减。压头与螺杆末端采用活动铰接结构，在压紧不同表面角度的工件时，压头可以自动贴合工件表面，不会因为压合面倾斜出现局部应力集中刮伤工件表面，也能保证压紧力均匀分布在接触区域，不会出现压偏、夹不牢的问题。C型本体的下端支撑面做了平面度处理，和工件接触的边缘做了小倒角过渡，避免尖锐棱边硌伤工件表面，同时支撑面的宽度设计保证了夹装时的接触面积足够，不会在软质工件表面留下压痕。从安装适配边界来看，

　　这款夹钳的最大开口行程覆盖了常规小型工件的装夹厚度需求，整体外形紧凑，重量控制在单人手持操作无负担的区间，不管是固定台面上的临时工件定位，还是焊接作业时固定两个待拼接的薄钢板，或是装配时压紧待粘接的零部件结合面，都能快速完成装夹固定。在实际产线应用里，这类夹钳还常被用作临时工装的辅助压紧件，比如在非标设备调试时，临时固定传感器安装支架、定位待调整的气动管路走向，或是在钣金维修作业中压紧变形的钣金件辅助整形，相比大型压紧设备，它的使用灵活性是不可替代的。设计过程中需要重点校核的几个受力点分别是C型本体的弯曲应力、螺杆的压杆稳定性、螺纹副的接触强度，这几个位置的参数匹配直接决定了夹钳的额定压紧力和使用寿命，

　　本体的铸造圆角处理也能避免应力集中导致的本体断裂风险，表面做发黑处理可以提升日常使用中的防锈能力，适应车间多油污、多湿度的作业环境。和常见的快速夹钳相比，螺旋式的压紧结构可以更精准地控制压紧力大小，对于脆性材料、薄壁件的装夹友好度更高，不会因为快速夹钳的行程冲击导致工件被夹裂夹变形，操作人员可以通过旋转手柄的手感逐步调整压紧力，适配不同材质工件的装夹需求。
