欧规两插电源插头内部结构三维数模

　　日常低压配电场景里，这类两芯圆柱插销的电源插头是民用、小型工业设备取电的核心连接件，主要适配欧盟区域的墙面插座标准，也常见于国内部分进口小家电、便携检测设备的供电端，承担着将设备内部电源线与市电回路可靠连通的作用，同时要兼顾插拔手感、绝缘防护与插合后的接触稳定性，避免出现接触不良打火、插销松动脱落、绝缘失效漏电等工程问题。

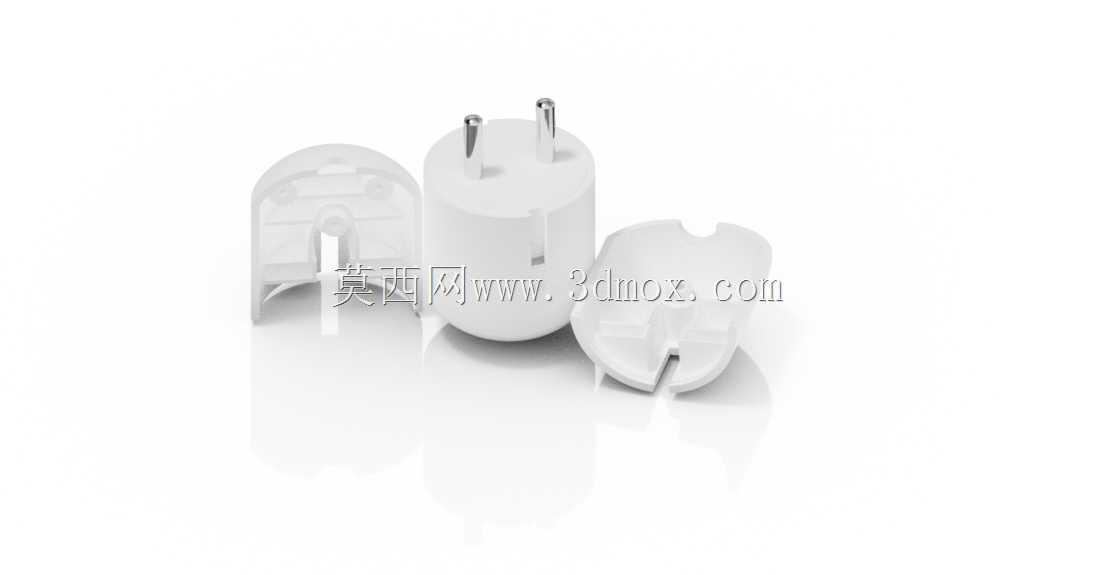

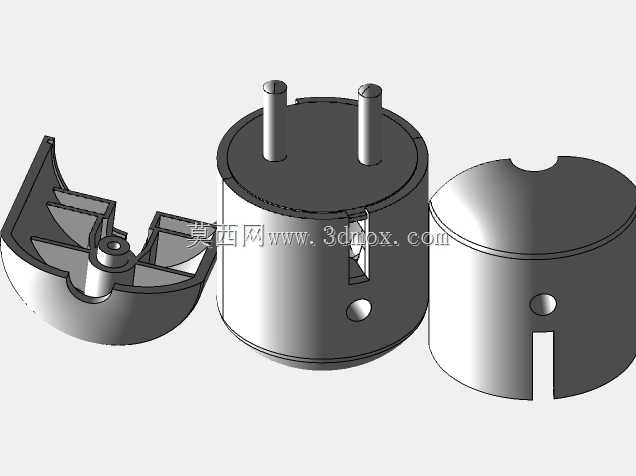

　　从结构拆分来看，整个插头分为三个核心组成部分：带插销的基座、上下扣合的绝缘外壳，以及内部藏置的压线结构。两个圆柱形金属插销采用平行排布设计，插销根部做了加粗定位台，嵌入基座的安装孔后通过过盈配合加铆压固定，避免插销受插拔侧向力时出现歪斜、转动甚至脱出的问题，插销末端预留了导线压接的卡槽，电源线剥线后可直接卡入卡槽通过压接实现电气连接，不需要额外焊接，适合批量装配的生产工艺。上下对合的塑料外壳采用卡扣加超声焊接的装配方式，外壳内壁设置了多道纵横交错的加强筋，既可以提升外壳整体的抗挤压、抗跌落强度，也能对内部的基座、导线形成定位约束，避免导线受外力拉扯时直接将拉力传递到插销压接位置，造成接线松脱。

　　设计这类插头结构时，首先要匹配对应标准的插销中心距、插销直径与伸出长度，确保插合时能完全进入插座的夹持弹片范围，不会出现插合不到位、接触面积不足导致的温升过高问题；外壳的分型面要避开人手插拔时的握持受力区域，同时分型面处要做错位止口结构，避免装配后出现缝隙导致灰尘、水渍进入内部，影响绝缘性能。外壳的整体外形做了圆弧过渡处理，没有尖锐棱角，既符合手持插拔的人机工程要求，也能避免跌落时应力集中导致外壳开裂。

　　安装边界层面，这类插头的整体外径控制在常规成人手掌可轻松握持的尺寸范围内，插销伸出外壳端面的长度严格匹配插座防护门的触发行程，插入时可以顺利顶开插座内部的防护挡板，不会出现插不进、需要额外施力的情况；外壳尾部的出线孔做了锥形收口，搭配橡胶护线套可以对引出的电源线形成弯折防护，避免电源线在出线位置反复弯折造成线芯断裂。内部的压线结构设计为跨线式压筋，装配时上下外壳合模后压筋会直接压在电源线的外护套上，能承受规定数值的轴向拉力而不出现接线位移，满足电气安全规范的拉力测试要求。

　　从实际使用的工况出发，外壳选用的绝缘材料需要具备一定的耐温性能，正常通流时插销与导线连接位置的温升不会导致外壳软化变形，同时材料要具备足够的阻燃性能，即便内部出现接触不良打火的极端情况，也不会引燃外壳造成火情蔓延。插销的金属材质通常选用铜合金表面镀镍处理，既保证足够的导电性能降低接触电阻，也能提升插销表面的抗氧化、耐磨性能，经过多次插拔后依然能保持稳定的接触压力，不会出现氧化层增厚导致的接触电阻变大、温升超标的问题。

　　建模过程中需要重点关注各个零件的配合公差：插销与基座安装孔的配合要选用过渡配合，保证插销固定后无晃动；上下外壳的卡扣配合要预留合理的装配间隙，既保证扣合后无松动错位，也不会因为过盈量太大导致装配时外壳开裂；内部的走线空间要预留足够的余量，避免装配时导线被外壳挤压造成绝缘层破损，引发短路风险。同时要注意插销端面的倒角设计，倒角角度与尺寸要匹配插座弹片的导入角度，让插拔过程更顺畅，不会出现插销刮蹭插座铜片的情况，延长插座与插头的整体使用寿命。
