平行轴硬齿面齿轮减速机结构设计

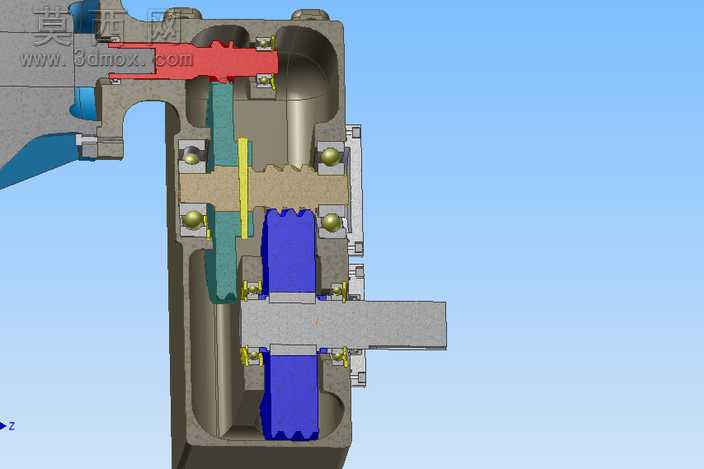

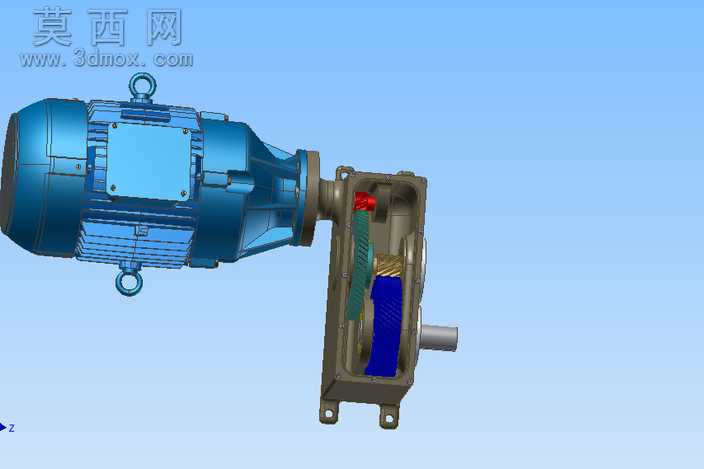

本作品为平行轴结构硬齿面减速机的三维数字化设计成果，建模阶段严格遵循机械传动设计规范，先完成核心传动参数的校核计算，确定各级齿轮的模数、齿数、传动比分配，再依托三维建模软件完成全零件的参数化建模。建模过程中对电机连接法兰、输入轴、高速级斜齿轮、中间传动轴、低速级硬齿面齿轮、输出轴、箱体吊环、安装脚座、密封端盖、轴承位等每一处结构都做了精准的尺寸还原，所有配合面预留了符合工业装配要求的公差间隙，可直接用于虚拟装配验证与工程出图。渲染阶段采用工业产品写实风格，对不同零件赋予匹配的材质属性：电机外壳与减速机箱体外表面赋予铸铁喷蓝漆的金属材质，还原漆面的细微颗粒质感与金属反光特性；内部传动齿轮根据硬齿面工艺特点，赋予渗碳淬火后的合金钢材质，齿面做高光硬化层质感处理，不同传动级的齿轮通过差异化配色区分传动路径，直观展示动力传递顺序；轴承、密封件、紧固件分别赋予轴承钢、橡胶、镀锌钢材的对应材质，提升模型的真实感。结构设计上采用电机直联输入的集成式布局，高速级搭配斜齿轮提升传动平稳性、降低运行噪音，低速级采用大模数硬齿面直齿轮提升重载承载能力，箱体采用剖分式结构方便内部零件装配与后期维护，顶部设置吊环满足整机吊装转运需求，底部安装脚座预留标准安装孔位适配不同设备的安装场景，输入输出轴的轴伸尺寸、键槽规格均符合通用传动部件的安装标准。设计过程中重点优化了齿轮啮合的中心距精度，校核了轴系的抗弯扭强度，确保传动结构在额定3.7kW功率、40r/min输出转速的工况下可稳定运行，整体结构紧凑、传动效率高，可作为机床、输送设备、自动化生产线等场合的传动单元设计参考，也可用于机械原理教学、传动方案演示等场景。
