传动比4比1紧凑型减速机三维结构

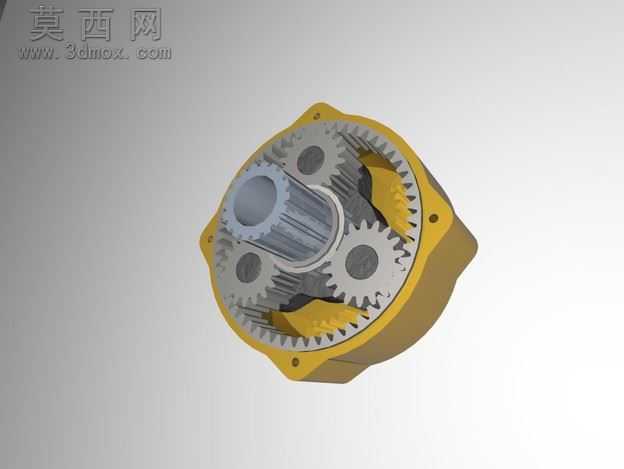

本作品为传动比4:1的紧凑型减速机三维建模成果，建模阶段严格遵循机械传动设计规范，先完成核心传动参数的匹配计算，确定各级传动副的尺寸配比与安装定位基准，再通过三维建模软件逐零件完成特征构建：针对外壳部分，采用多段拉伸与倒角组合特征，还原外壳的多边形加强筋结构，既保证壳体的结构刚性，也兼顾轻量化设计需求，壳体表面的安装孔位严格按照通用安装标准排布，孔位同轴度、端面垂直度公差均控制在机械设计合理范围内，可直接适配常规安装场景。输入轴部分采用花键轴结构建模，还原花键的齿形轮廓与退刀槽细节，保证轴类零件与外接动力部件的配合精度；输出端的内孔结构做了同轴度约束，可匹配常规负载连接轴的安装需求。材质与渲染阶段，为外壳赋予金属漆面材质，模拟工业设备常用的喷塑金属质感，调整材质的粗糙度与反光参数，还原真实工业减速机的外壳视觉效果；轴类零件赋予金属钢材质，通过高光与磨砂质感的区分，清晰区分不同功能的零件结构，渲染时采用三点布光方案，突出壳体的棱线结构与轴件的加工质感，同时通过半透明剖面预览选项可直观展示内部传动结构的排布逻辑。设计思路上，该减速机主打小体积大传动比的适配场景，整体结构采用同轴式布局，大幅缩减设备的轴向安装尺寸，外壳的多边形结构既可以提升壳体的抗形变能力，也能在安装时提供便捷的夹持定位面，内部传动结构采用优化的齿形配比，在保证4:1传动比精准输出的前提下，降低传动过程中的齿面摩擦损耗，提升传动效率与运行稳定性，所有零件的装配约束均按照实际装配流程设置，可完成动态的传动模拟，直观展示动力从输入花键轴传入，经过内部传动副减速后从输出端稳定输出的完整过程，模型的各零件可单独导出用于工程图生成，也可直接用于整机装配的虚拟调试场景。
