输送辊轴承拆装用方位跟踪工装

　　在带式输送、辊道输送类生产线的长期运维场景中，输送辊作为承载物料、传递动力的核心易损部件，其两端滚动轴承的更换一直是一线维保环节的痛点——常规拆卸方式多采用拉马硬拽、铜棒敲击，不仅容易损伤辊轴配合面、轴承座定位止口，遇到不同直径规格的输送辊时，还需要反复调整拉马爪的开度，适配性差，遇到轴承内圈与辊轴过盈量较大的工况，甚至会出现拉马滑脱、轴承碎裂崩飞的安全隐患。这套方位跟踪工装正是针对这类现场痛点开发的专用拆装设备，从结构设计上完全匹配输送辊轴承拆装的全流程动作逻辑。

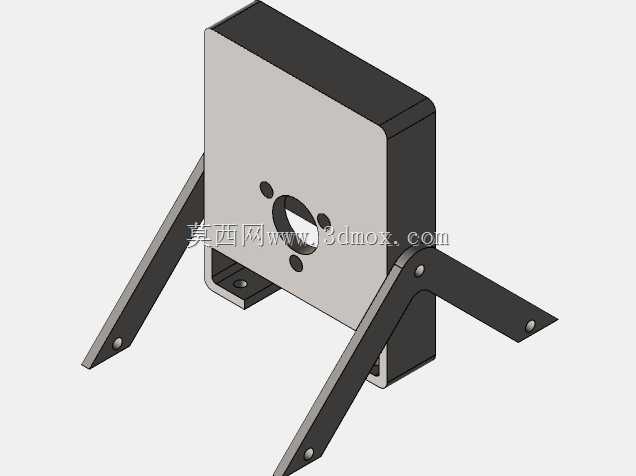

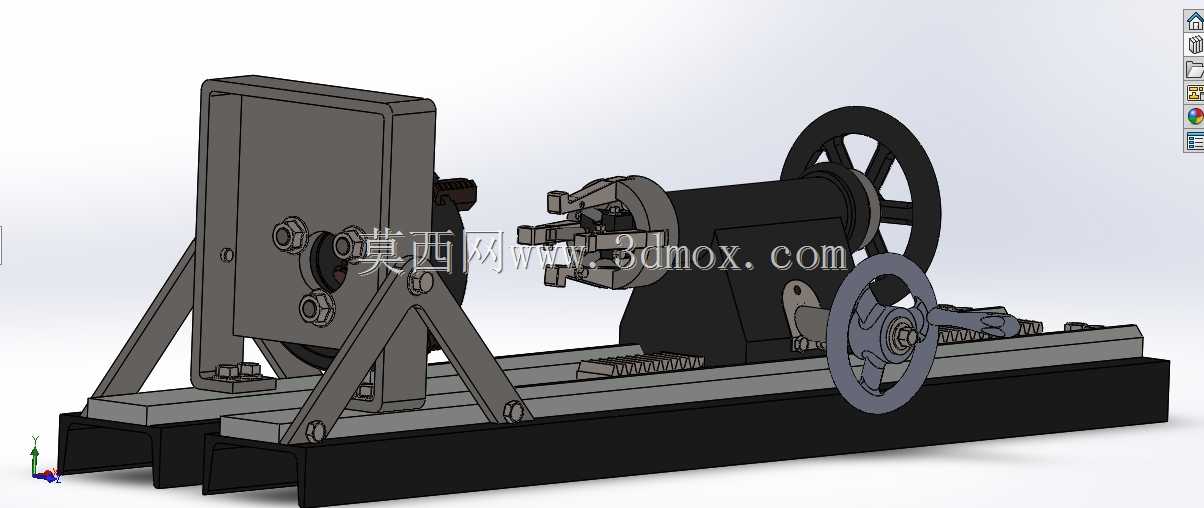

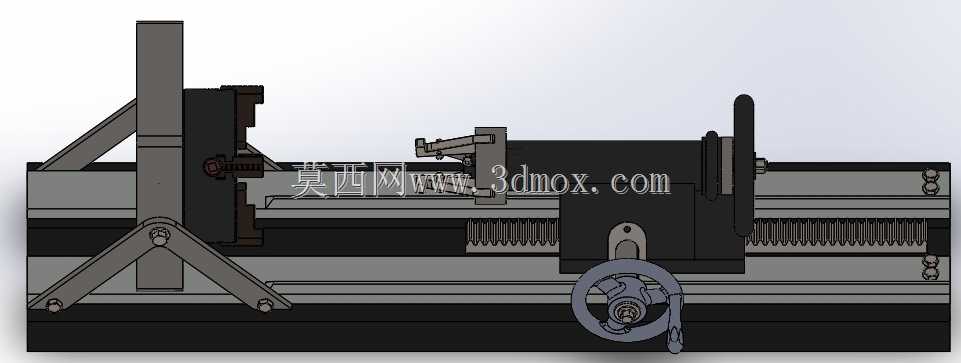

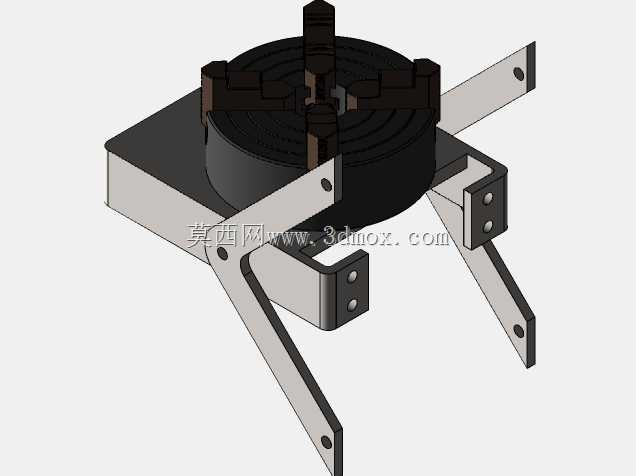

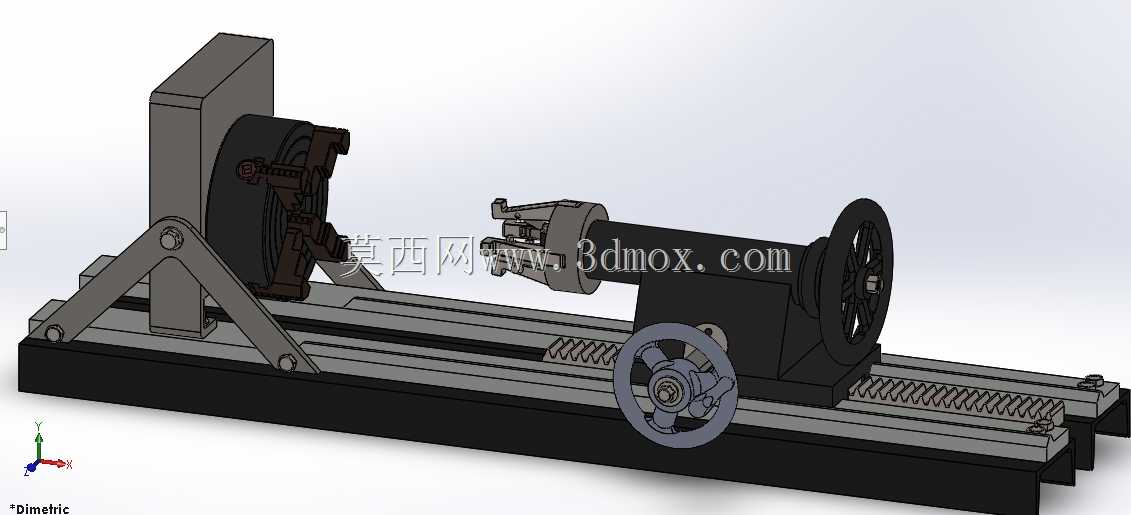

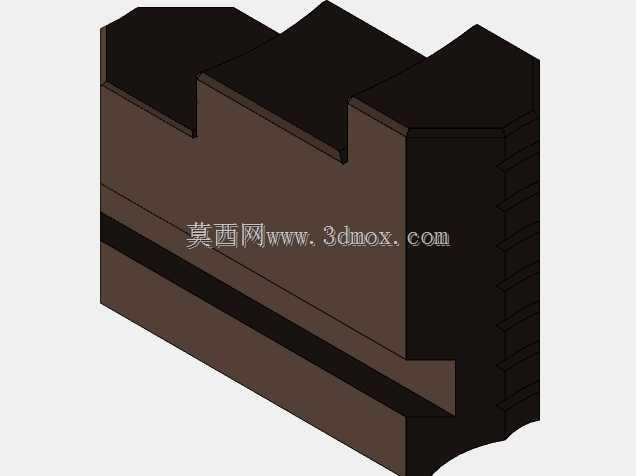

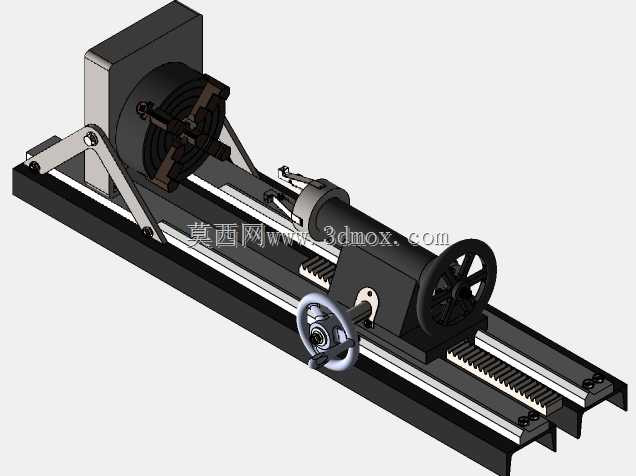

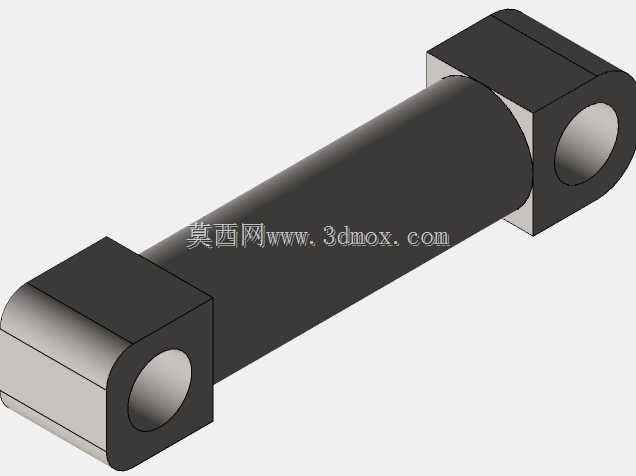

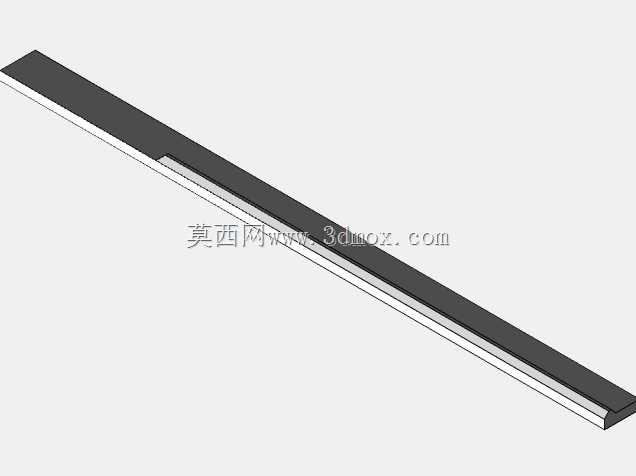

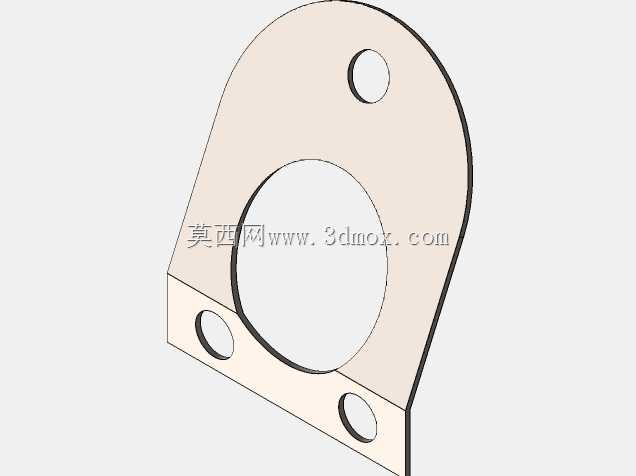

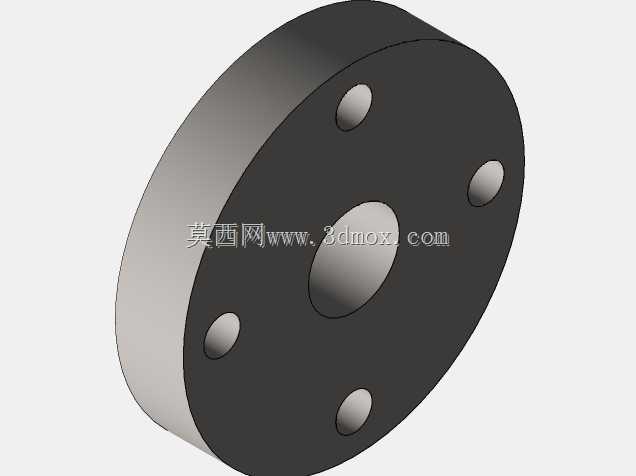

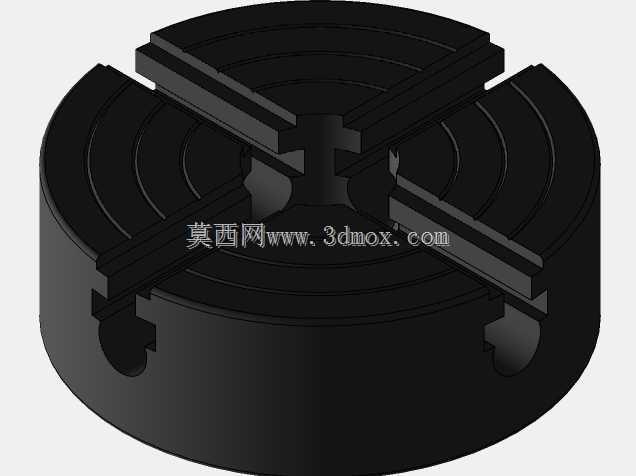

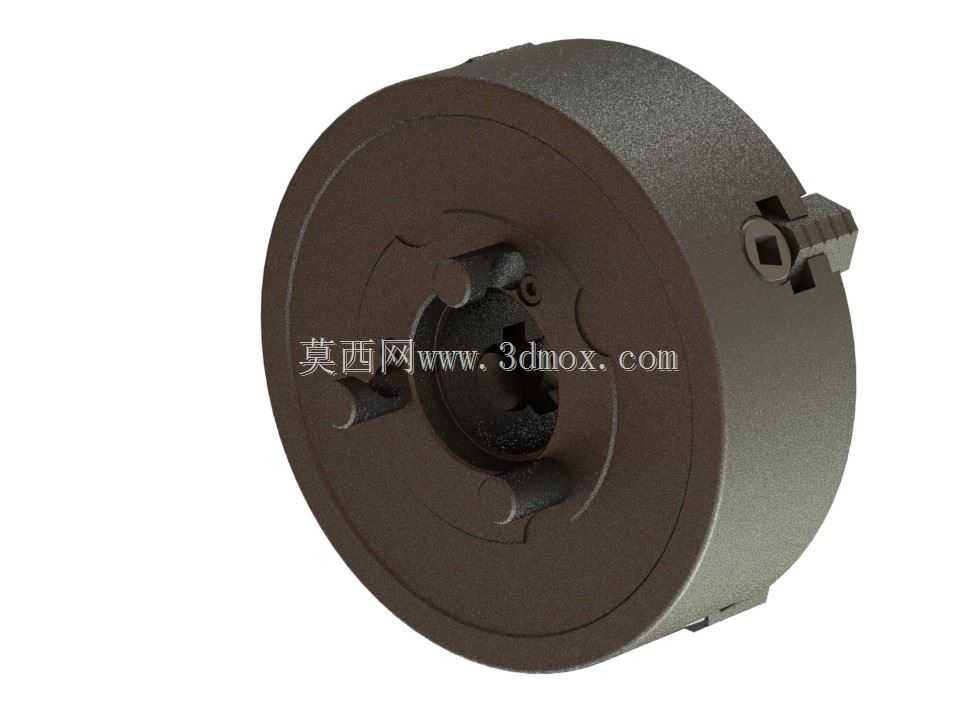

　　整套工装采用卧式床身布局，底部是带线性导轨的铸铁基座，导轨全程做了高频淬火处理，表面硬度达到HRC58-62，能承受拆装过程中产生的径向顶出力与轴向反作用力，不会出现长期使用后的导轨变形、卡滞问题。基座左侧设置可翻转角度的卡盘支架，支架通过带锁紧手柄的铰轴与床身连接，可根据输送辊的安装倾角调整0-15度的偏转角度，适配不同安装姿态的输送辊拆装需求，卡盘采用三爪自定心结构，爪部做了防滑齿形处理，夹紧范围覆盖直径30mm到120mm的辊轴端，装夹后辊轴的同轴度误差可控制在0.05mm以内，避免拆装过程中出现别劲、损伤轴面的问题。

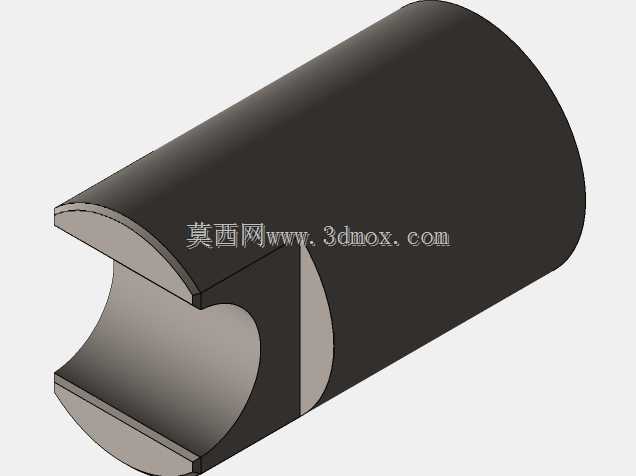

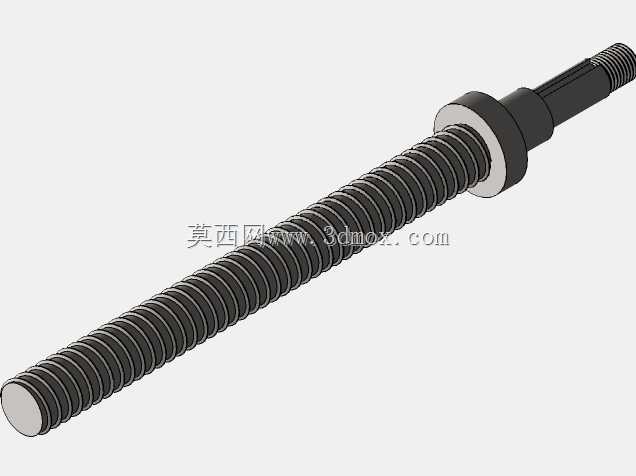

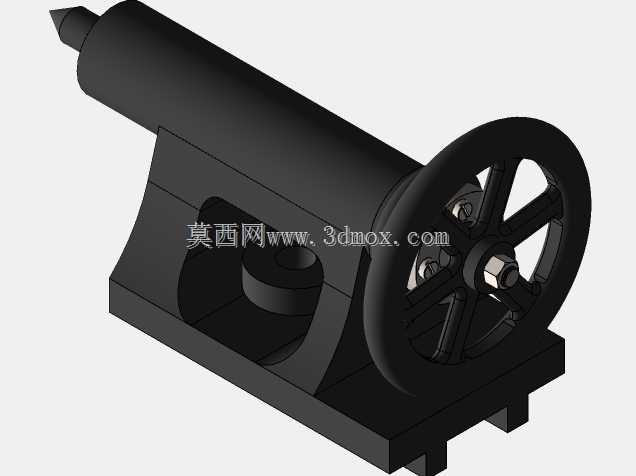

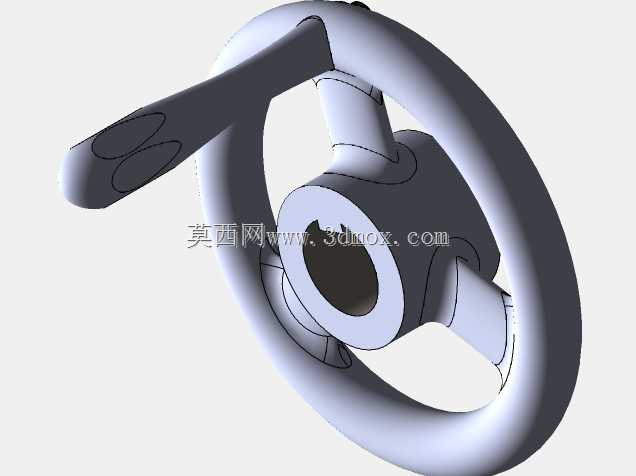

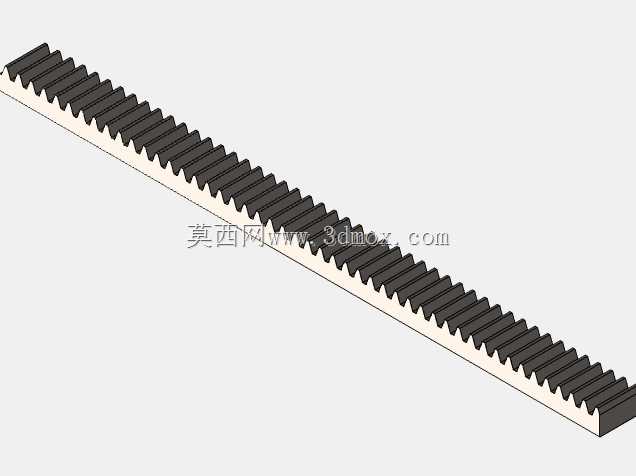

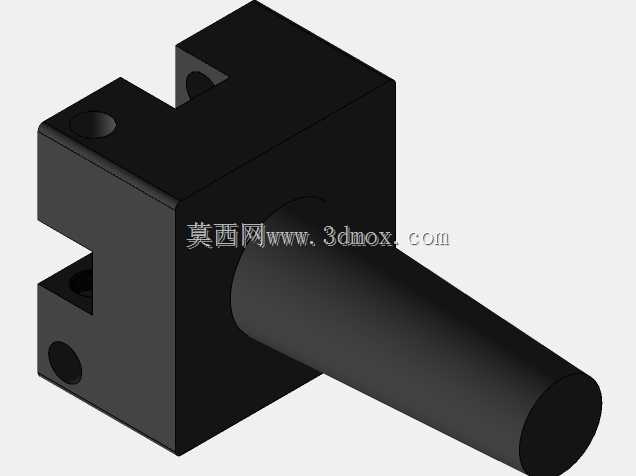

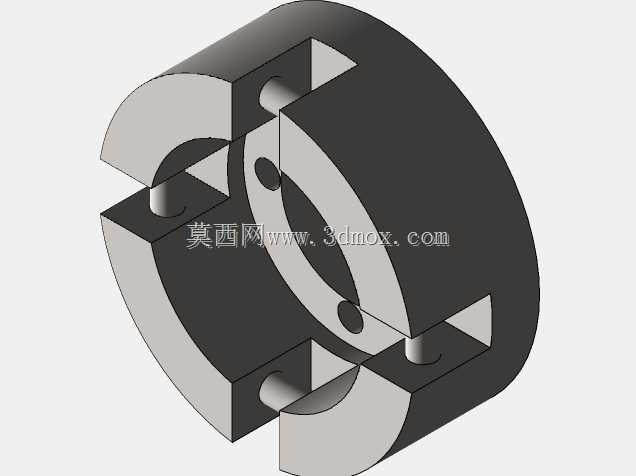

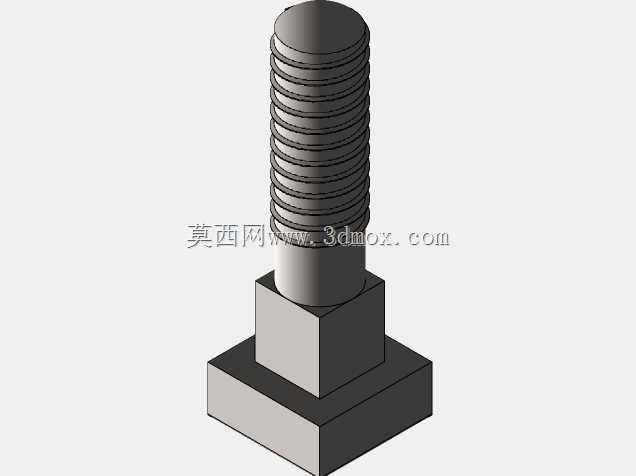

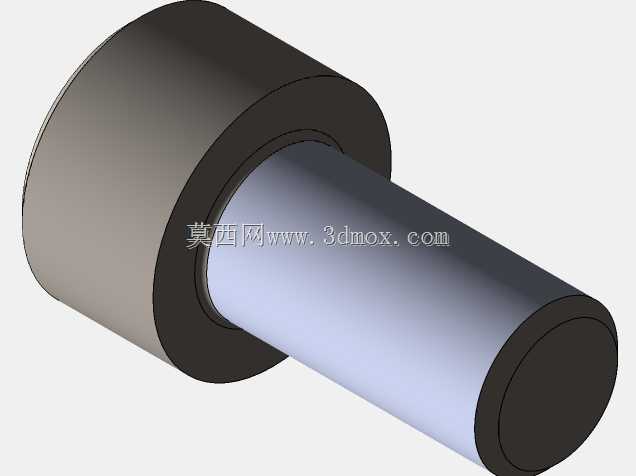

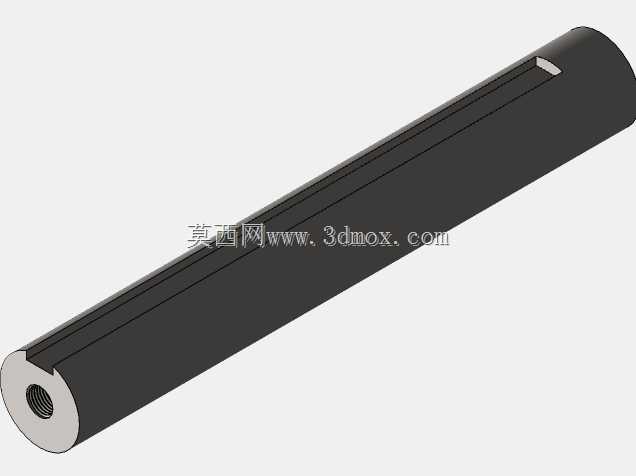

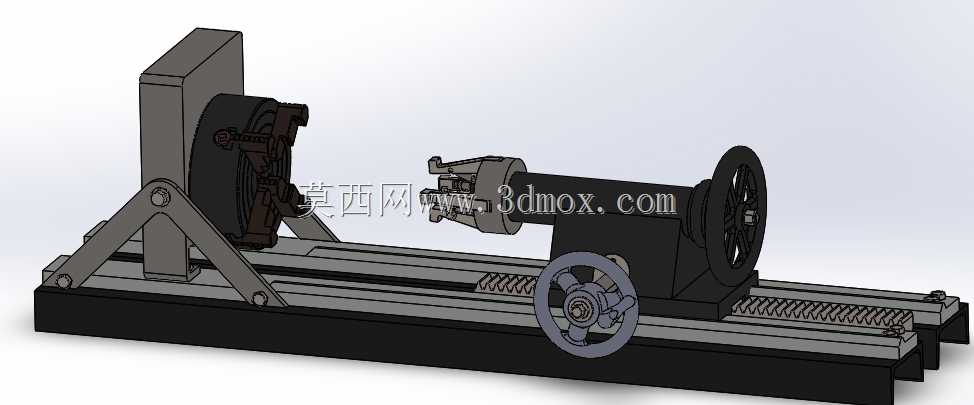

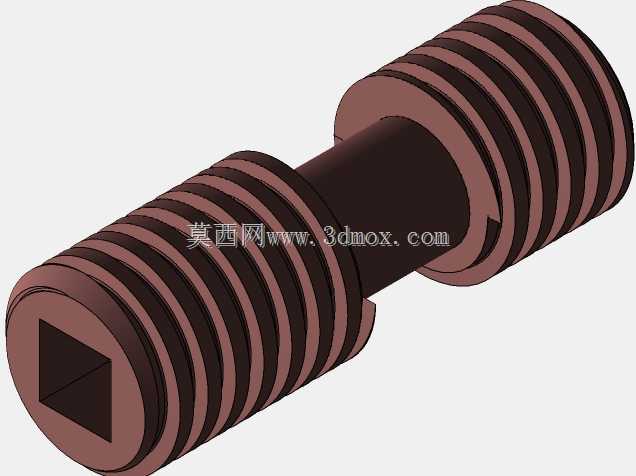

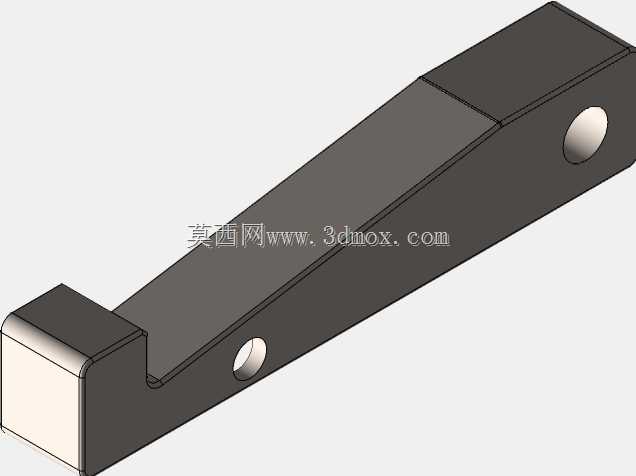

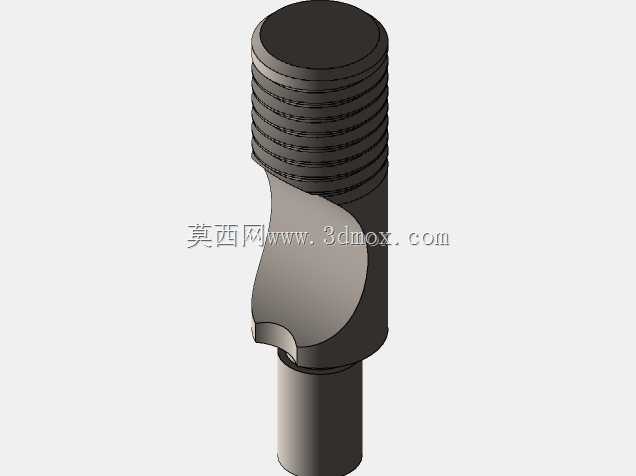

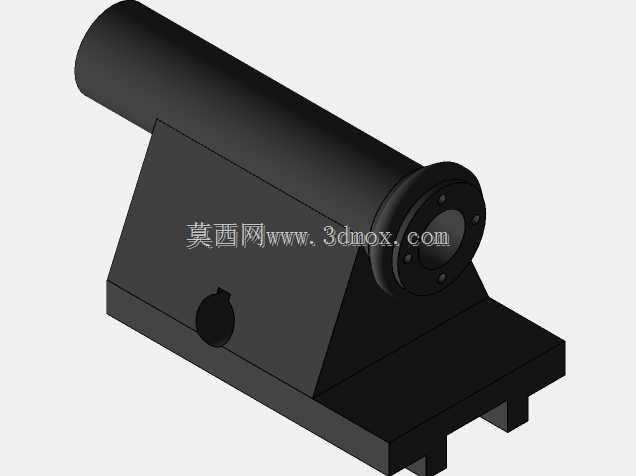

　　基座右侧是可沿导轨滑动的尾架总成，尾架内部集成了梯形丝杠传动副，通过床身端部的手轮驱动尾架整体沿导轨做轴向进给，手轮上带有刻度盘，每转进给量为2mm，可精准控制进给行程，避免顶推过量损伤轴承保持架。尾架前端的核心执行部件就是方位跟踪器，跟踪器采用三瓣式胀紧结构，三瓣胀爪的外圆弧面做了与轴承内圈倒角匹配的导向斜角，当尾架向卡盘方向进给时，胀爪可自动对准滚动轴承的内圈孔，随着进给量增加，胀爪沿内部的锥面滑套向外撑开，牢牢撑住轴承内圈的内壁，撑紧范围覆盖内径20mm到65mm的常规深沟球轴承、调心滚子轴承，完全覆盖常规输送辊的配套轴承规格。

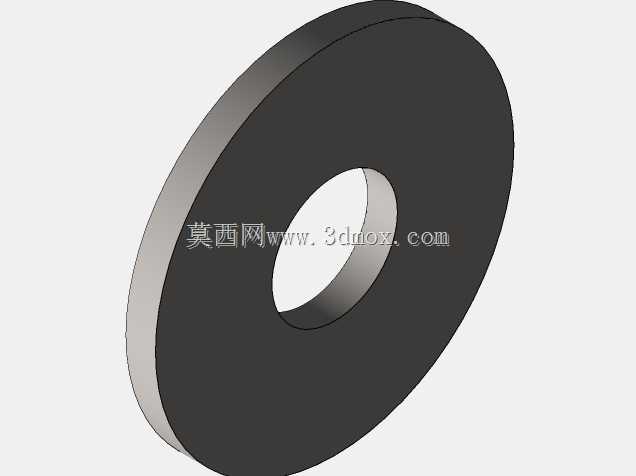

　　跟踪器的胀爪与尾架主轴之间采用浮动连接结构，存在±2mm的径向浮动量，可自动补偿辊轴与尾架主轴之间的微小同轴度误差，避免硬接触导致的轴承内圈划伤。当跟踪器完全撑紧轴承内圈后，反向转动手轮带动尾架后退，此时胀爪会牢牢勾住轴承内圈的端面，将轴承从辊轴的配合位平稳拉出，整个拉拔过程的作用力完全作用在轴承内圈上，不会对轴承外圈、保持架以及辊轴表面造成损伤。如果是轴承安装作业，只需将待装轴承套在辊轴端，通过尾架的平稳进给将轴承匀速压入到轴肩定位位置，压装过程中压头与轴承端面完全贴合，压入力均匀分布，不会出现轴承装歪、保持架变形的问题。

　　从安装边界来看，整套工装的床身总长度为1200mm，卡盘中心高为180mm，尾架的最大行程为600mm，可适配最大长度800mm、最大直径200mm的输送辊拆装作业，整体占地面积仅为1.3m*0.4m，可直接放置在车间维修工位的工作台面上使用，不需要额外做地基固定。床身的导轨两端设置了硬橡胶限位块，避免尾架进给超程脱出导轨，卡盘支架的侧面设置了集屑槽，拆装过程中掉落的轴承润滑脂、锈蚀碎屑可直接落入槽内，方便工位清洁。

　　在实际现场使用中，这套工装相比传统拉马作业，单套轴承的拆装时间可从原来的15-20分钟缩短到3-5分钟，且拆装过程中不会损伤辊轴与轴承的配合面，大幅降低了维保过程中的零件损耗率。针对输送线维保中经常遇到的轴承锈蚀、过盈量偏大的工况，尾架的梯形丝杠可输出最大50kN的轴向拉拔力，足以应对常规过盈配合的轴承拆卸需求，不需要额外搭配液压顶镐，简化了现场工具配置。跟踪器的三瓣胀爪采用合金工具钢制作，表面做了渗氮处理，耐磨性能优异，长期使用后不会出现胀爪磨损、打滑的问题，整套结构没有复杂的电控、液压元件，纯机械传动的结构可靠性高，一线维保人员经过简单培训即可上手操作，不需要复杂的维护保养，非常适合矿山、冶金、物流仓储等大量使用输送辊的行业的现场维保工位配置。
