移动式模具升降吊运机架结构设计

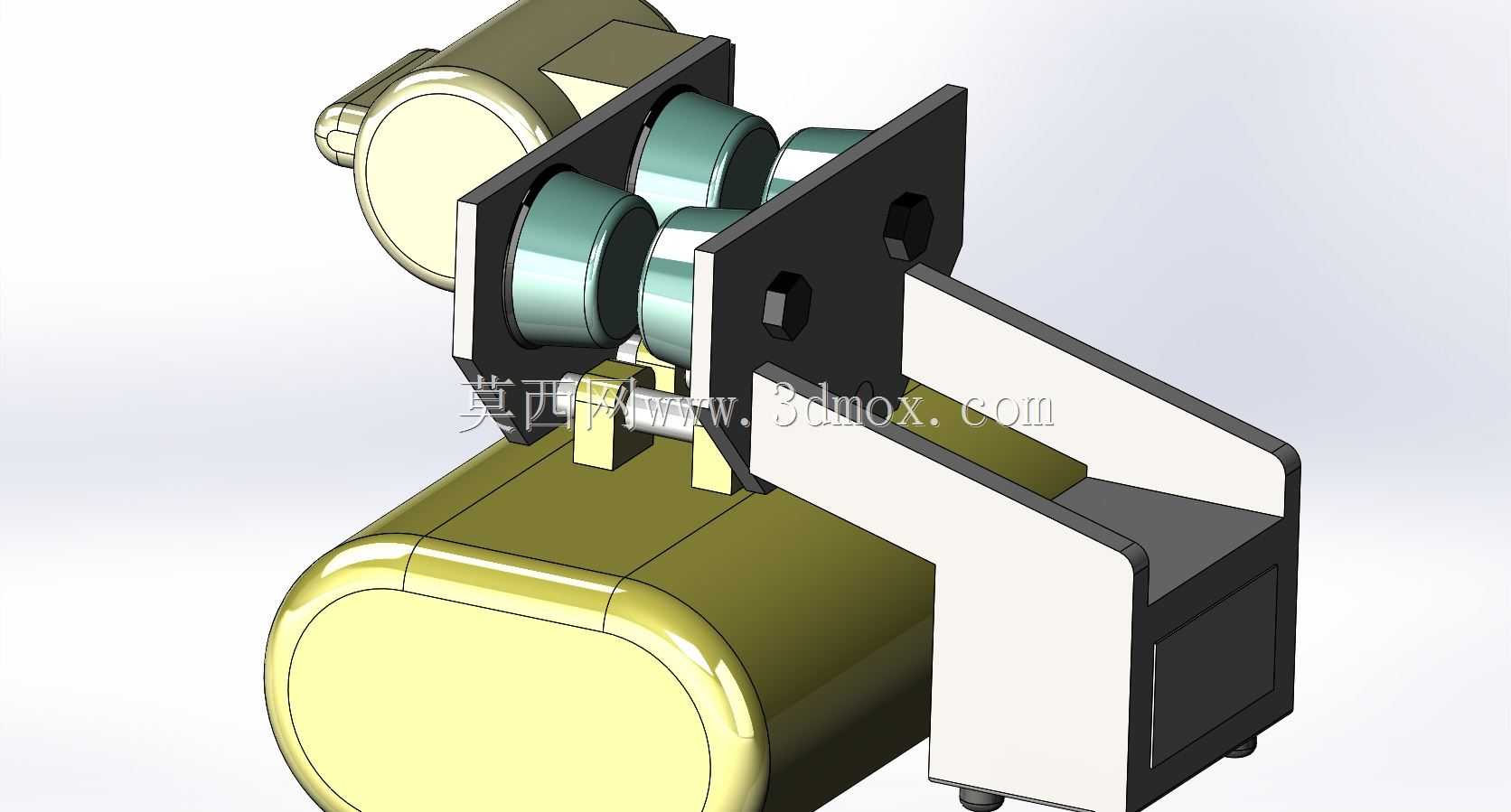

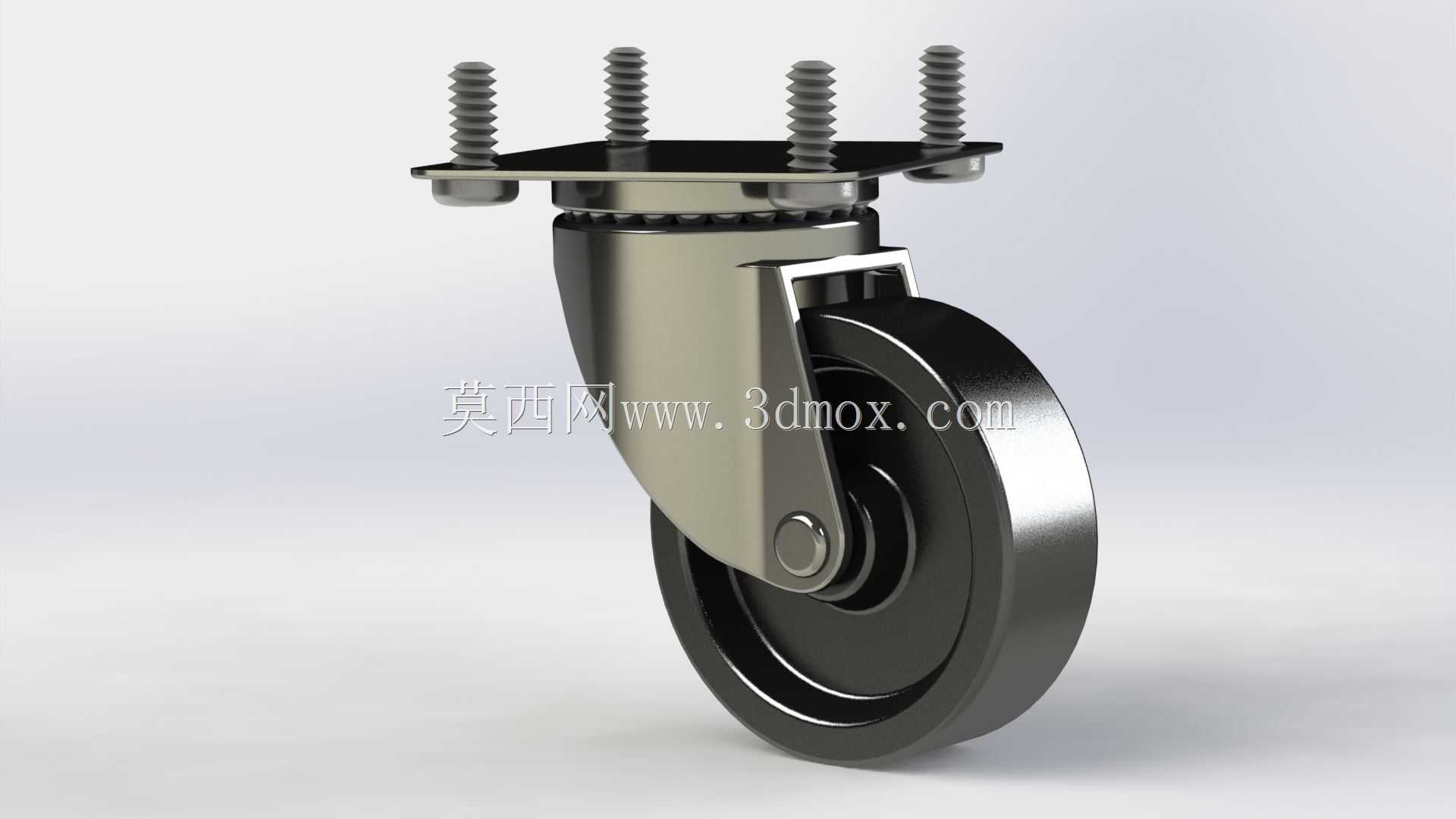

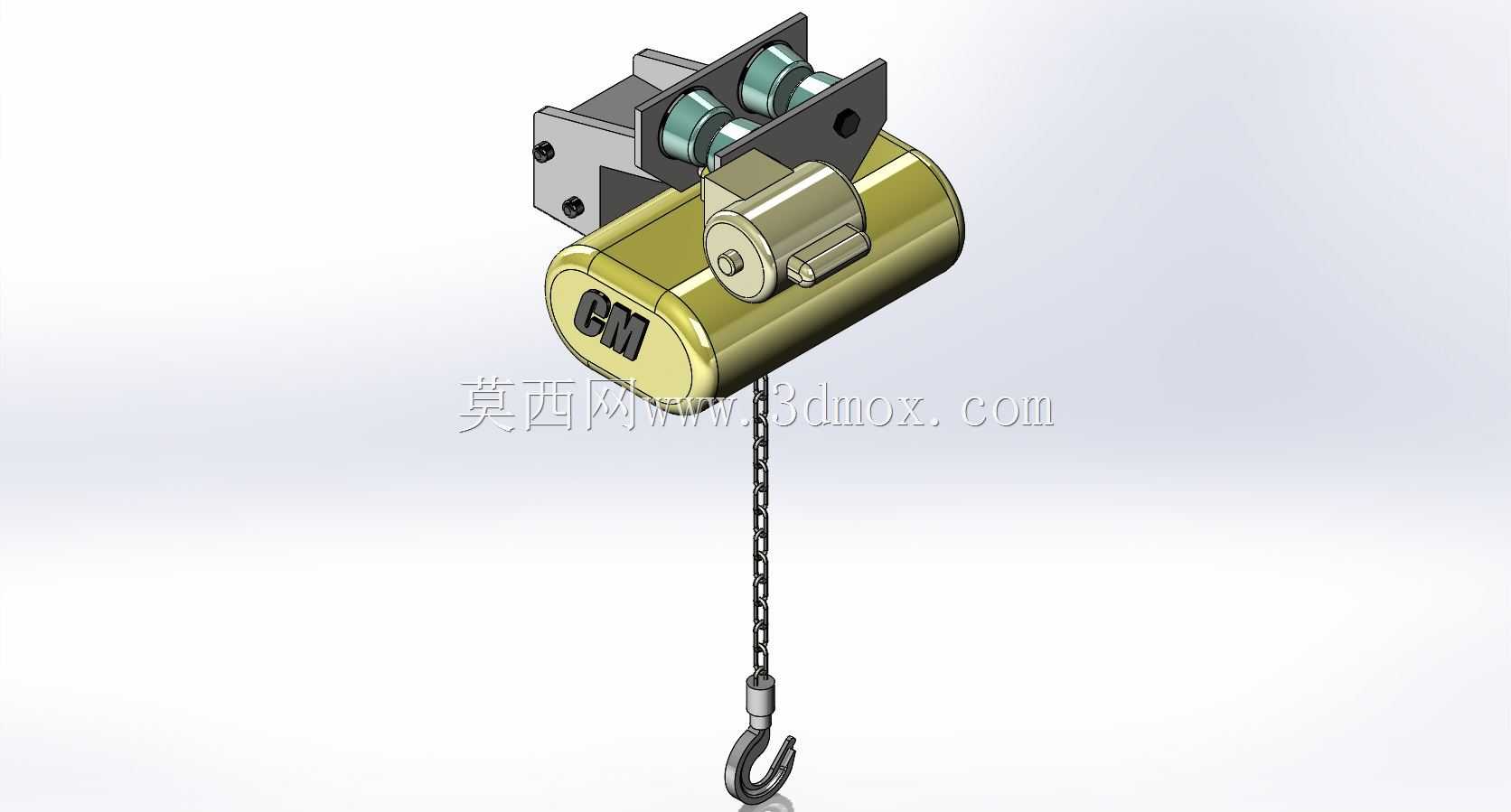

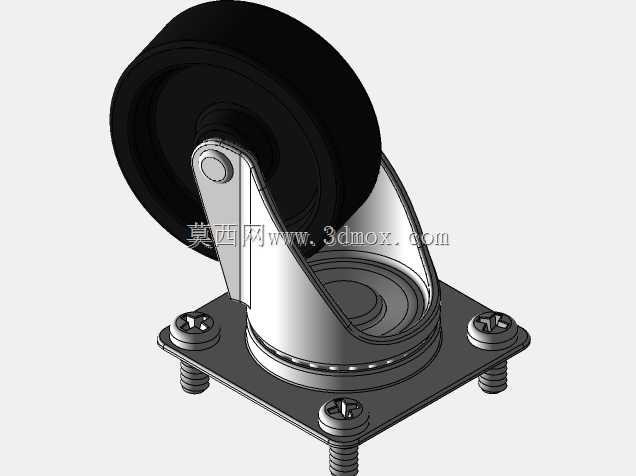

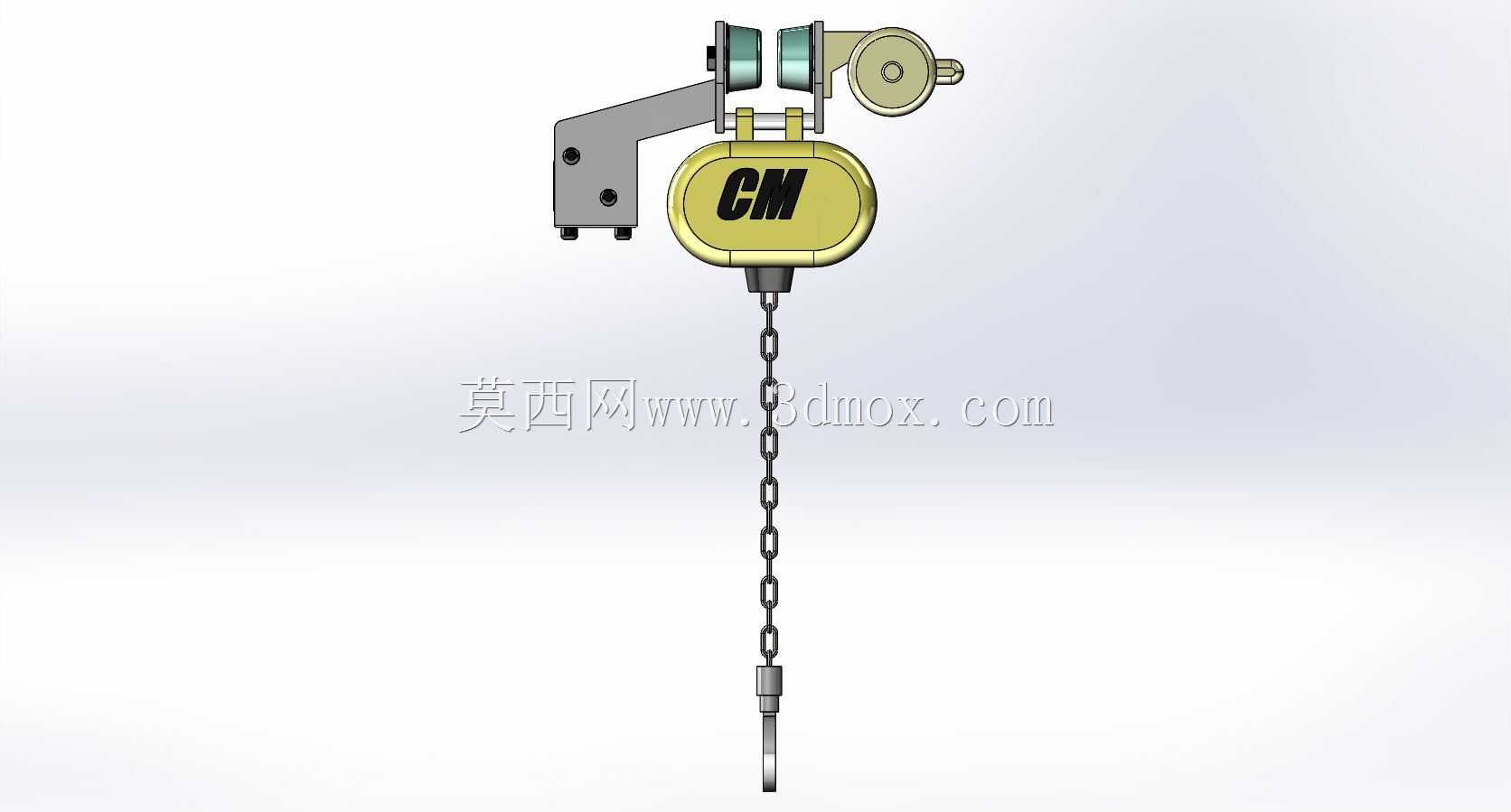

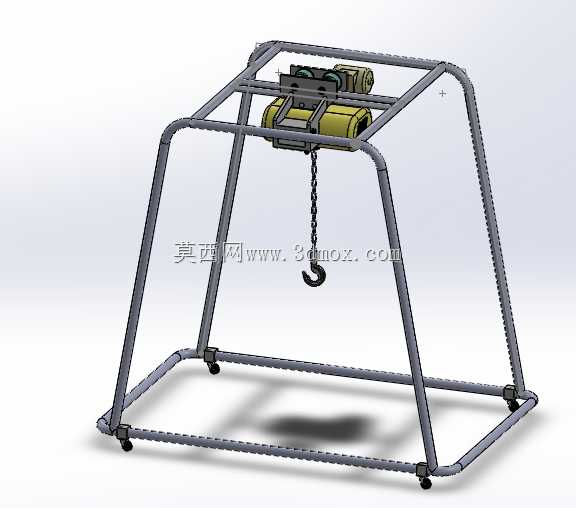

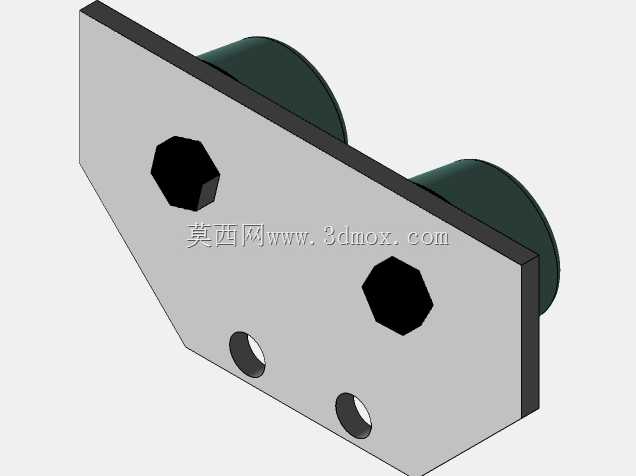

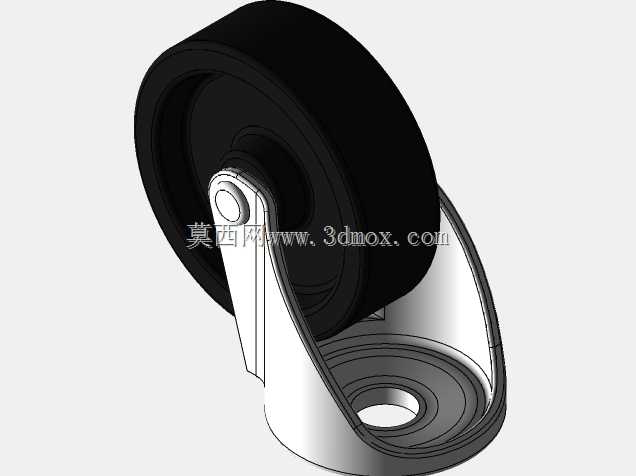

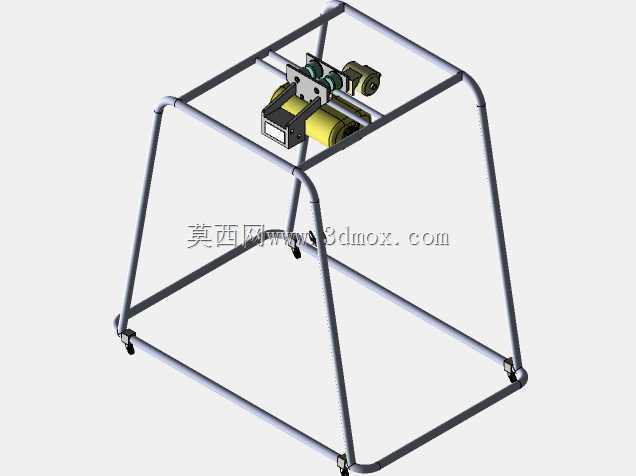

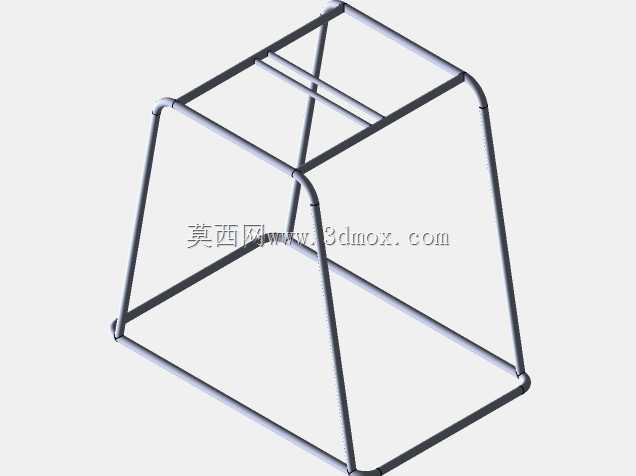

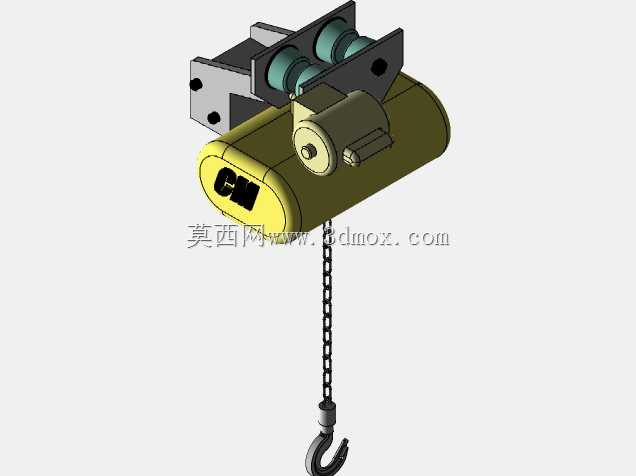

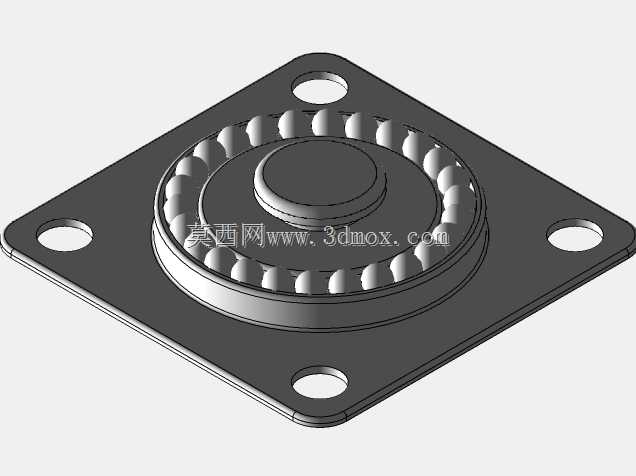

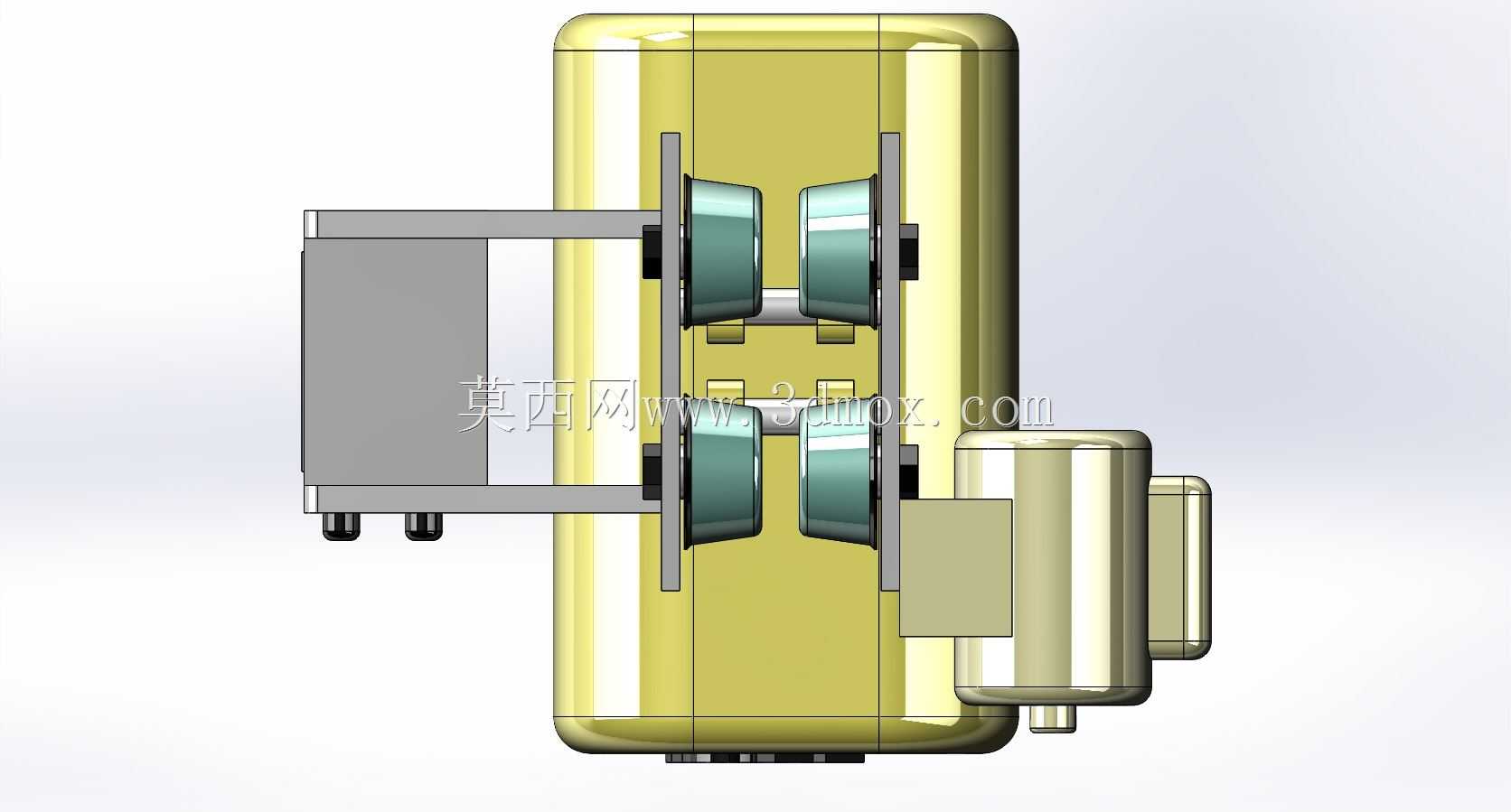

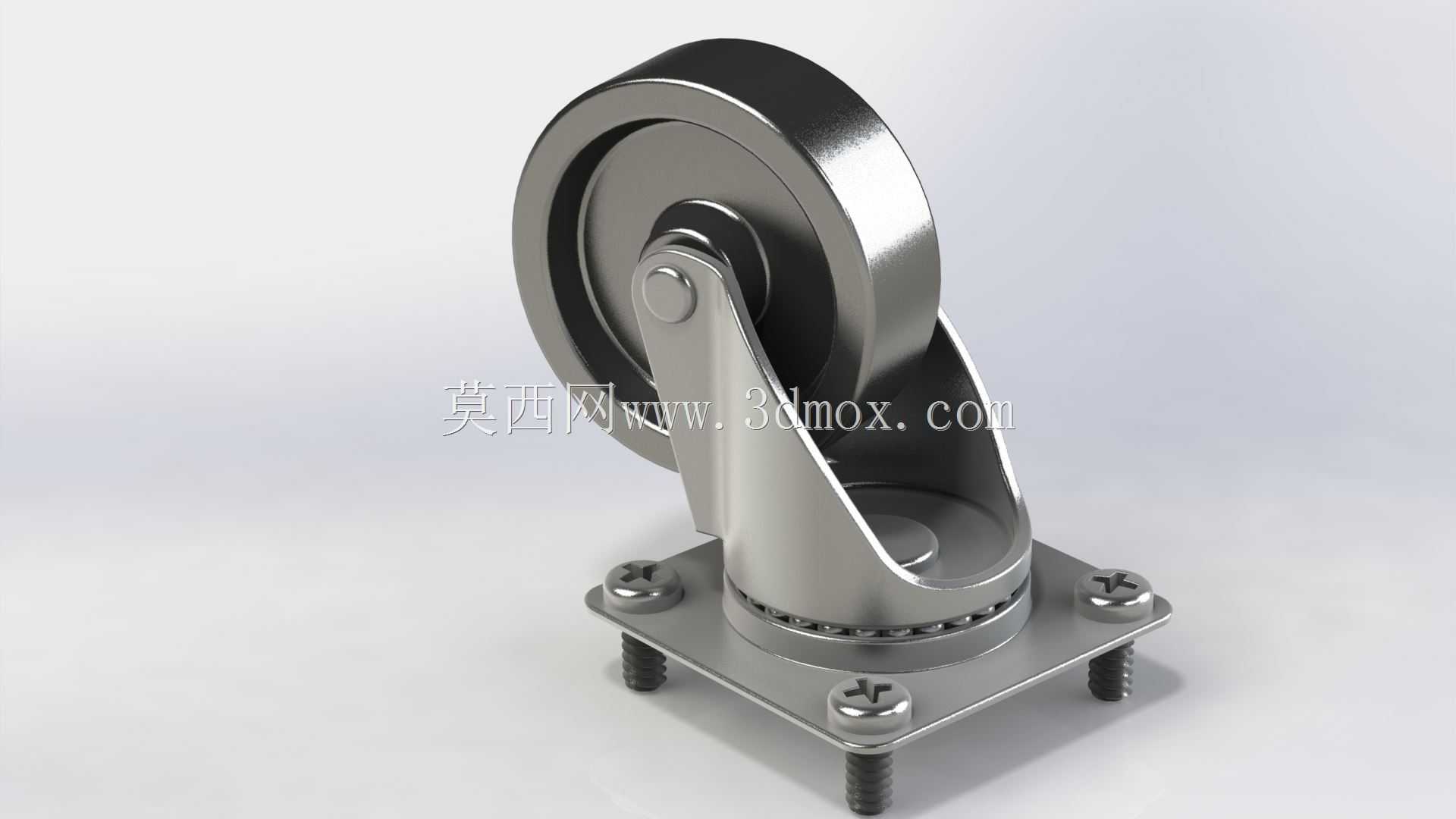

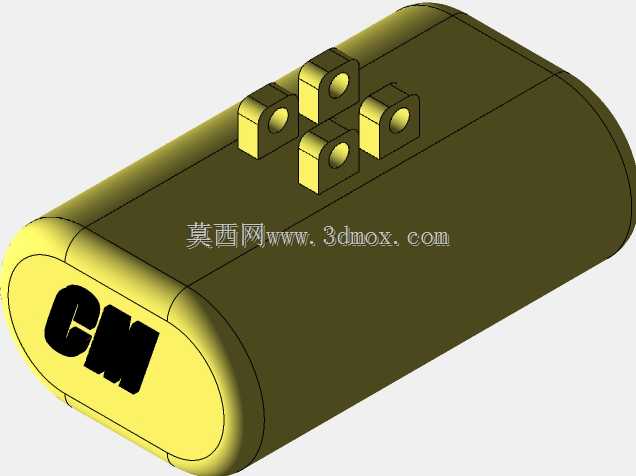

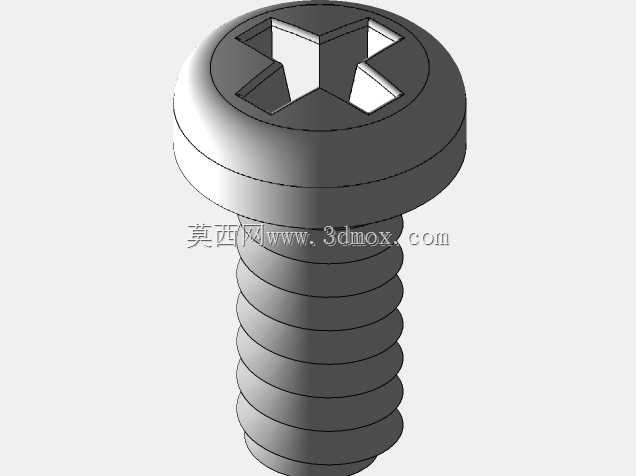

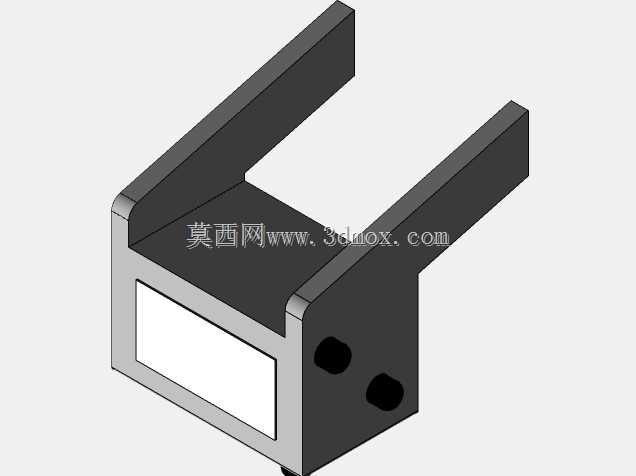

　　这套可移动的模具升降吊运设备，主要面向中小型机加工车间、注塑生产车间、五金冲压车间的工位间物料转运场景，解决小吨位重型模具、工装夹具在设备工位、模具存放架、维修台之间短距离移位、高度调整的实际需求，替代传统人力抬搬、固定式天车覆盖不到的工位盲区作业。从结构设计逻辑来看，整体框架采用圆管弯折焊接成型，上窄下宽的梯形支腿结构，在控制整体自重的前提下，最大化底部支撑跨度，避免吊运过程中出现重心偏移侧翻的风险，底部四个支点均配置万向脚轮，其中两个带刹车锁定结构，移动时可灵活转向，到位作业时锁定脚轮即可保证机架整体稳定性，无需额外打地脚固定，适配车间不同工位的临时作业需求。上部框架预留了电动葫芦的安装位，葫芦沿框架顶部的横梁布置，

　　吊钩垂直向下的作业范围覆盖框架内部的整个投影区域，作业时可将待移位的模具置于框架内部空间，通过葫芦起吊调整高度，配合脚轮移动完成位置转移，无需额外搭配其他辅助吊运设备。从安装边界尺寸来看，底部支撑框架的长宽尺寸适配车间常规的通道宽度，可顺利通过1.2米宽的车间人行通道，整体高度控制在普通车间室内净高的允许范围内，不会与车间顶部的管线、桥架发生干涉，支腿的外扩角度经过受力校核，当起吊额定载荷范围内的重物时，整体重心始终落在四个脚轮围成的支撑面内部，即使在略有不平整的车间水泥地面上，也能保证作业过程不发生倾翻。设备的功能设计完全围绕车间实际作业痛点展开，传统车间内更换小型注塑模、冲压模时，若工位不在天车覆盖范围内，

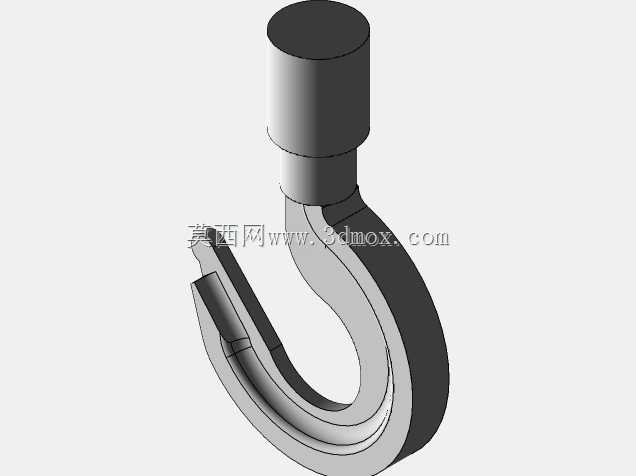

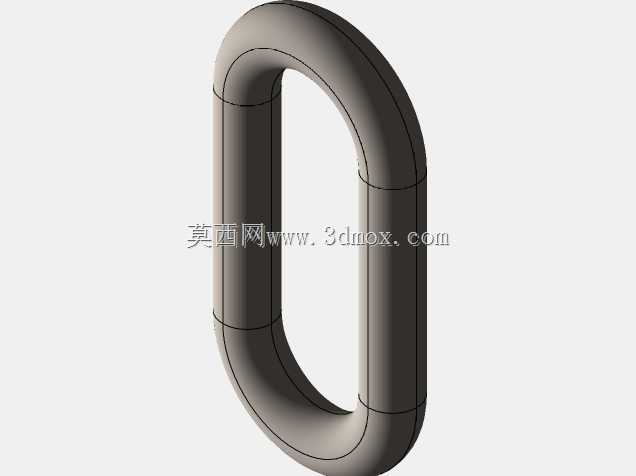

　　往往需要多名工人配合撬棍、手动液压车移位，不仅效率低下，还存在模具磕碰、人员砸伤的安全隐患，这套移动式升降吊运机架可直接推到目标设备旁，锁定脚轮后即可完成模具的起吊、高度微调、位置对位，单人即可操作完成整套换模移位作业，大幅降低工位辅助作业的劳动强度。框架的管材选型经过受力计算，主支撑腿采用厚壁无缝圆管，焊接位置做了坡口满焊处理，焊后做去应力处理，避免长期受载出现焊接位置开裂变形，顶部横梁作为葫芦的承载轨道，做了局部加强处理，保证葫芦行走、起吊过程中横梁的挠度在允许范围内，不会出现明显下弯影响起吊精度。吊钩配套的链条采用标准起重链条，破断拉力满足额定起重量的安全系数要求，葫芦的控制开关可延伸至机架侧方，

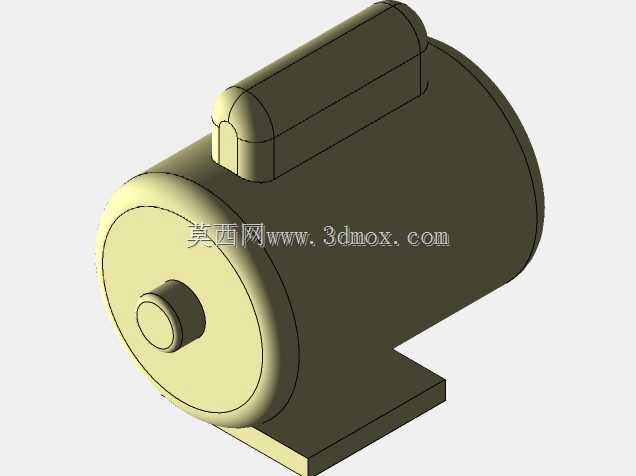

　　操作人员站在机架侧面即可控制起升、下降动作，避开重物正下方的危险区域，符合车间作业的安全规范。在实际应用中，这套设备除了用于模具移位，还可用于车间内小型重型零部件的工位转运、设备维修时的部件抬升对位，比如小型减速机、电机的安装更换，工装夹具的位置调整，都可以通过这套设备完成，相比固定式起重设备，它的灵活性更强，不需要固定安装轨道，不占用车间固定作业空间，不用时可推到车间角落存放，不会影响车间正常的物流通道通行。设计过程中特意规避了复杂的传动结构，整体没有易损的精密传动部件，后期维护只需要定期检查脚轮转动灵活性、葫芦链条润滑情况、焊接位置是否有开裂即可，维护成本极低，适合中小制造车间的日常使用场景。框架的结构没有多余的装饰性设计，所有管材的弯折、焊接位置都以受力最优为原则，支腿底部的脚轮安装座做了局部加厚，避免长期受载出现安装座变形，上部框架的护栏结构一方面作为葫芦的安装限位，另一方面也可防止葫芦在移动过程中从横梁端部滑脱，起到安全防护的作用。从作业半径来看，吊钩的最低下落高度可接触地面，最高起升高度满足常规模具从设备台面吊离的高度需求，不需要额外加长链条即可覆盖绝大多数中小型模具的起吊高度范围，对于不同宽度的模具，只要尺寸小于框架内部的净空尺寸，都可以顺利置于框架内部完成起吊作业，适配性较强。
