桌面摇头小型电风扇结构设计

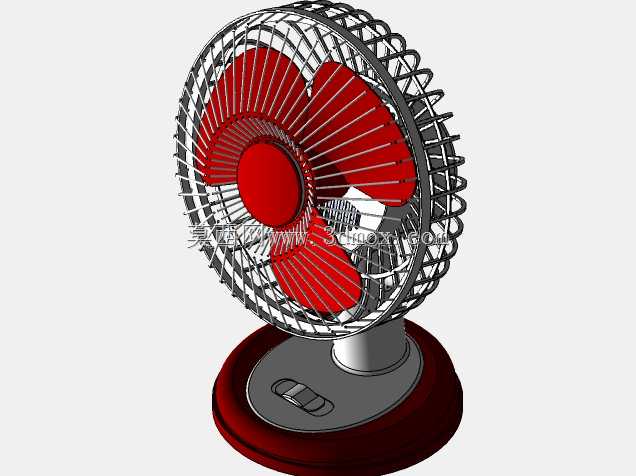

　　这款小型台式风扇的三维结构设计，主要面向桌面近距离送风场景，适配个人工位、宿舍床头、小型操作台等局促空间的局部降温需求，区别于落地扇、工业壁扇的大覆盖范围设计，它的核心定位是单人近距离定向送风，避免大风量直吹带来的不适，同时兼顾小空间内的摆放灵活性。从结构拆分来看，整体分为扇头防护网罩、风叶组件、摇头驱动机构、支撑连接颈、底座控制单元五个核心模块，各模块之间的装配间隙在建模时预留了0.3-0.8mm的公差带，适配注塑件的脱模斜度与装配余量，避免实际生产中出现装配卡滞、缝隙不均的问题。

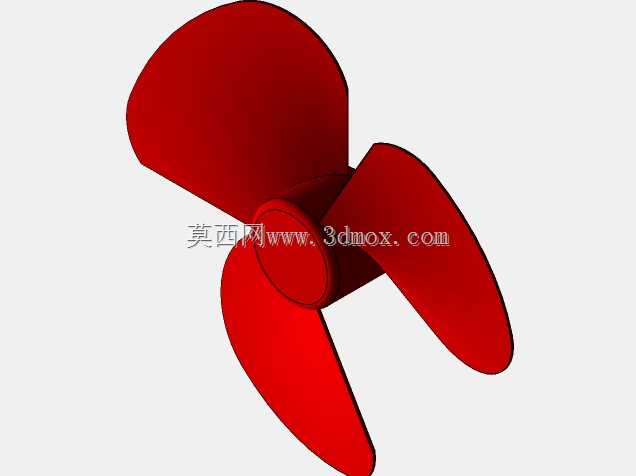

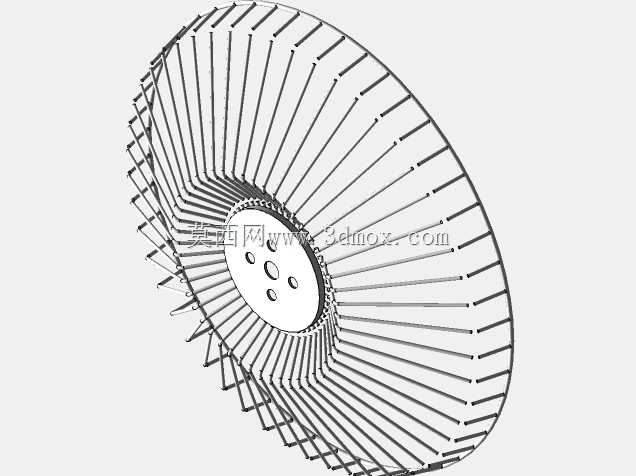

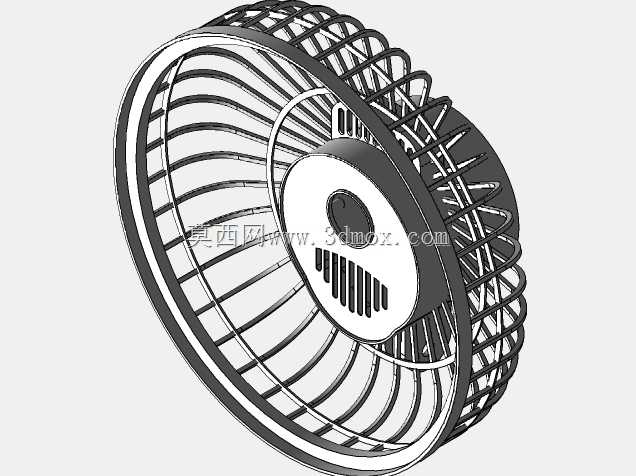

　　风叶部分采用三叶片后掠式设计，叶片曲面经过弧度优化，在1200-1800转的常规转速区间内，能够将气流打散为柔和的层流状态，减少硬风直吹的刺痛感，同时降低叶片切割气流产生的高频风噪，叶片根部与电机轴的连接位设计了防松卡扣结构，替代传统的顶丝固定，既简化了装配工序，也能避免长期运转后轴套松动产生的抖动异响。外围的防护网罩采用前后圈扣合结构，网丝间距控制在8mm以内，符合小家电安全防护的间隙要求，防止手指误触运转中的风叶，网罩外圈的包胶边设计既可以降低磕碰时的剐蹭风险，也能减少网罩与扇头支架硬接触产生的共振噪音。

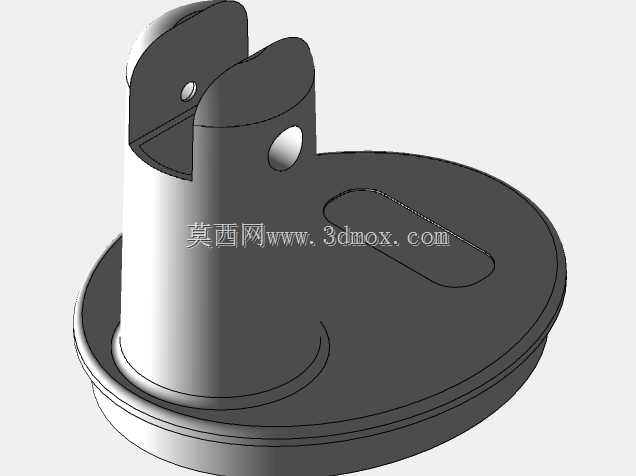

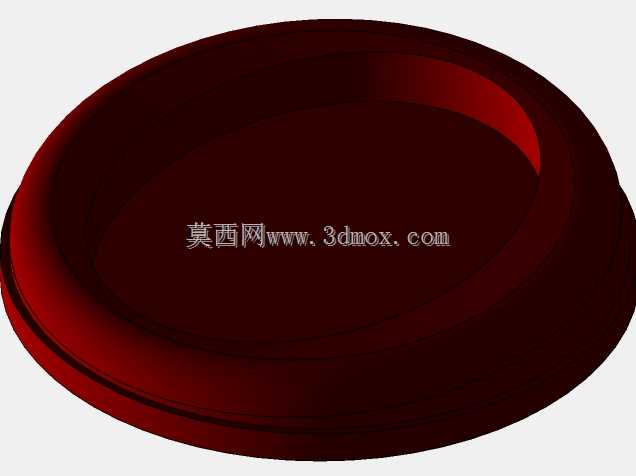

　　支撑连接颈是实现俯仰角度调节与水平摇头的核心过渡结构，俯仰调节采用阻尼转轴结构，调节角度覆盖向上15度到向下25度的区间，阻尼力矩设置在1.2-1.5N·m，既可以保证调节到任意角度都不会自行下坠，也不需要过大的扳动力度就能调整送风角度；水平摇头机构内置在扇头后部的腔体内，采用曲柄连杆结构驱动，摇头角度覆盖左右各45度的范围，能够覆盖单人桌面的横向活动区域，不需要频繁挪动风扇位置就能调整送风方向。底座部分采用下重上轻的配重设计，底部内置配重块将整机重心压低到底座高度1/3以下的位置，保证风扇在最大俯仰角度、最高转速运转时不会出现倾翻，底座正面设置的两档调速按键，直接串联在电机供电回路中，通过切换绕组抽头实现风速档位切换，结构简单可靠，故障率低，底座底部预留了四个防滑胶垫的安装位，胶垫突出底座底面1mm，既可以增加与桌面的摩擦力防止滑动，也能缓冲电机运转传递到底座的微小振动，避免与硬质桌面接触产生共振噪音。

　　从安装边界尺寸来看，整机最大直径约180mm，底座直径约150mm，整机直立状态总高度约260mm，占用桌面投影面积不足0.03平方米，即使在堆满文件、工具的狭窄工位上也能找到合适的摆放位置，不需要额外的安装支架，直接放置在平整台面即可使用。建模过程中所有的塑料件壁厚统一设置为2.2-2.5mm，加强筋厚度不超过壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有的转角位置都做了R0.5以上的圆角过渡，既减少注塑时的应力集中，也避免锐边划伤使用者。这款风扇的结构设计没有冗余的复杂功能，所有结构都围绕稳定送风、操作简便、安全可靠的核心需求展开，零部件通用化程度高，适合批量注塑生产，装配工序简单，不需要复杂的专用工装就能完成整机组装，后期维护也十分便捷，只需要拆开网罩卡扣就能清洁风叶与网罩上积累的灰尘，不需要拆解整机结构。在实际使用场景中，它既可以在夏季作为个人工位的降温设备，也可以在设备调试、小型电子维修作业时，为作业区域提供定向送风，吹散焊接产生的少量烟雾或者局部聚集的热量，弥补大型送风设备无法覆盖狭小操作空间的不足。
