PC及迷你冰箱用小型轴流散热风扇结构

　　这款小型轴流散热结构，主要面向紧凑型电子设备的风冷散热场景，既可以适配台式PC机箱内部的局部辅助散热位，也能嵌入迷你冰箱的制冷舱循环风道，承担冷热空气交换的动力输出作用。从实际使用场景来看，PC装机场景中，这类小尺寸风扇常被布置在内存槽旁、M.2固态硬盘散热片侧、机箱后部辅助排风位，或是ITX小机箱的有限安装空间内，弥补大尺寸风扇无法覆盖的局部散热死角，带走板卡高负载下堆积的局部热量，避免元器件因过热出现降频、寿命衰减的问题；而在迷你冰箱这类小型制冷设备中，该风扇安装在制冷片与散热鳍片之间，通过强制对流将制冷端产生的冷量均匀吹入储物舱，同时把热端的热量快速排出设备外，维持舱内温度的稳定均匀。

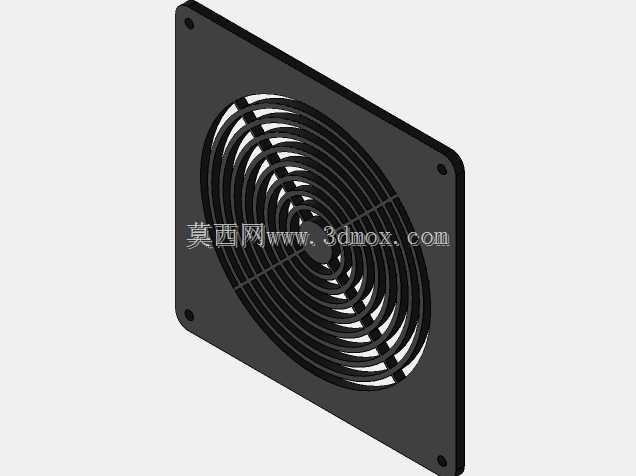

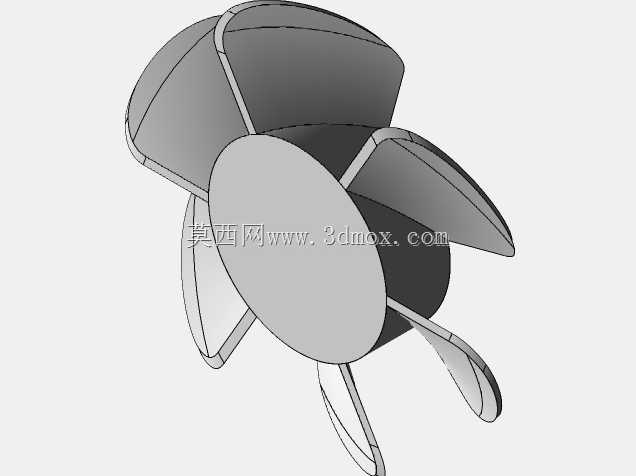

　　从功能特性上看，该结构采用标准轴流扇叶设计，扇叶曲面经过气流优化，在相同转速下能获得更高的风量输出，同时控制扇叶切割空气产生的紊流噪音，适配对噪音有一定要求的民用电子设备场景。配套的防护网罩采用格栅式镂空结构，格栅的弧度与扇叶转动轨迹匹配，既可以避免异物触碰转动的扇叶引发安全隐患，也尽可能降低了网罩对气流的阻挡作用，减少风阻带来的风量损失。扇框采用标准方形安装结构，四个角预留了统一规格的安装孔位，能兼容行业通用的风扇安装位尺寸，不需要额外定制转接支架就能完成装配，降低设备组装的适配成本。

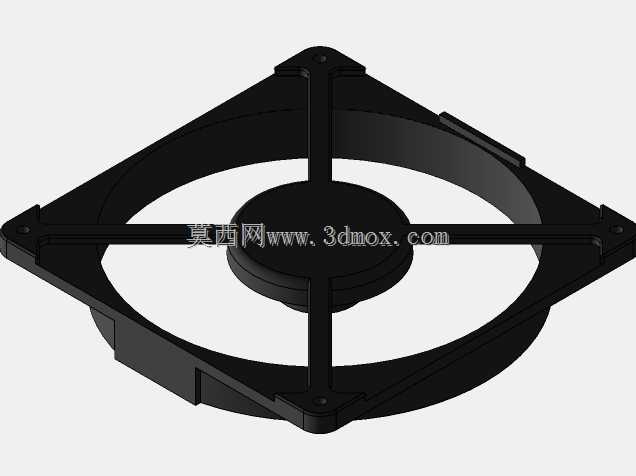

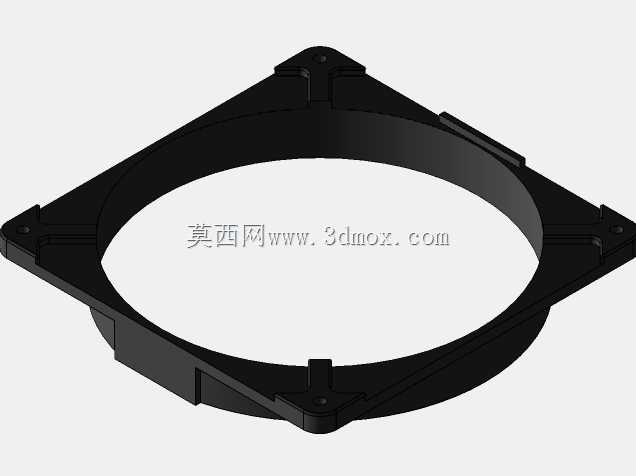

　　设计思路上，这款结构优先考虑了紧凑型安装场景的适配性，整体厚度控制在小尺寸设备的安装冗余范围内，不会因为风扇本体过厚挤占设备内部其他元器件的布置空间。扇框与扇叶的配合间隙控制在合理公差范围内，既避免扇叶转动时与扇框发生剐蹭，也不会因为间隙过大导致气流从边缘泄漏，影响送风效率。扇叶与中心电机轴的连接部位做了加强筋结构，提升扇叶转动时的结构强度，避免长期高转速运行下扇叶出现形变、抖动的问题，延长组件的使用寿命。防护网罩与扇框采用卡扣式配合结构，不需要额外螺丝就能完成网罩的固定，日常清理扇叶积灰时可以快速拆卸，降低维护难度。

　　从安装边界来看，这款风扇的方形外框尺寸适配常规小规格风扇的安装孔距，安装孔的孔径兼容标准自攻螺丝与减震胶钉，用户可以根据自身的减震需求选择固定方式：使用螺丝固定能获得更稳固的连接效果，适合有一定振动的设备场景；使用减震胶钉则可以吸收风扇转动时产生的微小振动，降低振动传导到设备壳体产生的共振噪音，适合对静音要求更高的PC装机场景。整体结构的进出风方向为轴向直吹，安装时不需要额外设计导流风道就能获得较好的送风效果，对于结构紧凑、没有多余空间设计复杂导流结构的小型设备十分友好。扇叶的动平衡在设计阶段就做了匹配优化，转动时的偏心量控制在极小范围内，避免长期运行出现轴承偏磨的问题，适配设备长期不间断运行的使用需求。

　　在实际选型适配时，需要注意安装位的预留深度要同时覆盖扇框本体与防护网罩的厚度，避免网罩与周边元器件发生干涉；同时进出风侧要预留一定的通风空间，不要紧贴壳体或其他部件堵塞进风通路，否则会大幅降低风扇的送风效率，影响散热效果。对于PC场景使用时，可以根据散热需求调整风扇的安装朝向，对着发热元器件直吹能获得更好的局部散热效果，朝向排风位安装则能加快机箱内部的整体空气循环；在迷你冰箱场景使用时，要注意风扇的安装位置要对齐制冷片的散热鳍片，让气流完全穿过鳍片缝隙，最大化热交换效率，避免气流从鳍片旁侧短路，影响制冷效果。
