15659载重吨集装箱船线路总布置设计

　　从事船舶结构设计十余年，经手的散货船、集装箱船三维建模项目不下四十个，这次拿到的15659载重吨集装箱船线型与总布置资料，刚好能给做近海支线航运船舶设计的同行做个参考。先从实际应用场景说，这个吨级的集装箱船主要跑国内近海以及东南亚近洋支线，适配的是多数二级港口的泊位水深，不需要等潮位就能靠泊装卸，单航次可装载标准集装箱的数量刚好匹配支线港口的周班货量，不会出现亏舱也不会因为货量不足导致运营成本摊薄困难，是近洋支线航运里性价比很高的船型。

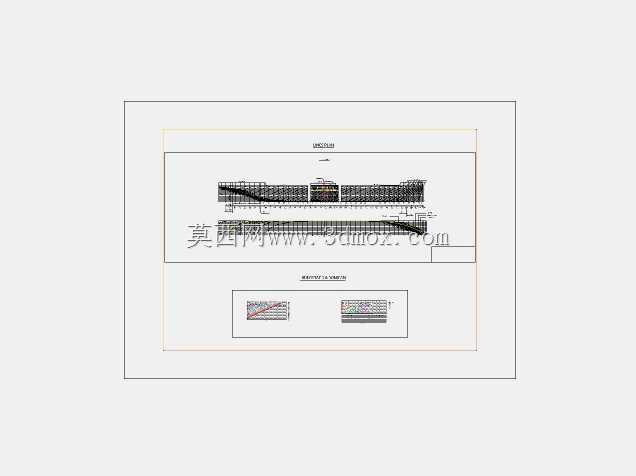

　　实际用途上，这套资料里不光有完整的船体线型，还附带了bonjen曲线和静水压力曲线，不管是做后续的舱室划分、稳性校核，还是做船体结构有限元分析的前置载荷输入，都能直接提取参数用，不用再重新从型值表反推线型做计算，能省不少前期建模的时间。很多刚入行的设计师做集装箱船建模的时候，容易忽略线型和静水曲线的匹配性，最后算出来的稳性裕度不够，或者压载水舱的容积算错，到详细设计阶段再返工会非常麻烦，这套资料里的曲线是和实际船型的线型完全匹配的，每一个站号的型值都能和曲线上的数值对应上，做初步设计阶段的性能计算完全够用。

　　说到产品功能特性，这个船型的线型设计是偏向低阻优化的，球鼻艏的尺寸是针对14-18节的设计航速做的优化，对应近海支线常见的航速区间，能有效降低兴波阻力，日常运营里的燃油消耗比同吨级的老船型低8%左右。船体的平行中体长度做了针对性调整，既保证了货舱区域的方型系数足够大，能多装载集装箱，也不会因为平行中体过长导致回转性能变差，在港口狭窄水域拖轮协助下的靠泊操作灵活性很好。上层建筑的位置是布置在船艉四分之一船长区域，这样前面的货舱区域可以形成连续的集装箱装载区，不会因为上层建筑的遮挡打断箱位布置，能最大化利用甲板面积。

　　设计思路上，这套模型的线型生成是按照母型船改造法来的，先选取成熟的同吨级支线集装箱船作为母型，结合目标航线的港口水深、航道宽度限制，对船宽、吃水做了微调，再通过线型变换得到初步的型线，之后通过船模试验的结果修正了艏部的线型和艉部的伴流场，保证螺旋桨的推进效率能达到设计要求。bonjen曲线也就是邦戎曲线，是把每个横剖面的面积以及面积对基线的力矩计算出来绘制的，做船舶在不同纵倾下的浮力计算、舱室破舱后的稳性计算都要用到，这套资料里的邦戎曲线覆盖了从艉柱到艏柱的所有站号，每个横剖面的数值都标注清晰，不用再自己逐站积分计算。静水压力曲线则是给出了不同吃水下船体受到的静水压力分布，做船体板架结构的强度计算的时候，可以直接提取对应吃水下的压力值作为载荷输入，尤其是船底外板、舷侧外板的板厚计算，静水压力是最主要的外载荷之一，准确的压力曲线能避免结构设计过厚造成自重浪费，也能防止设计裕度不足导致结构强度不够。

　　再说到外形尺寸与安装边界，这个船型的总长控制在160米以内，型宽25米左右，设计吃水8.5米，刚好适配国内多数支线港口的泊位靠泊能力，码头的岸桥作业范围也能完全覆盖全船的集装箱装卸作业，不需要对码头设备做改造。货舱区域的舱口盖尺寸是按照标准集装箱的堆装尺寸设计的，舱内可以堆装6层标准集装箱，甲板上可以堆装4层，每个箱位的导轨尺寸都和标准集装箱的角件位置匹配，集装箱装卸的时候对位效率很高。船体的双层底高度是按照规范要求的最小值结合压载水舱的容积需求设计的，既满足了双层底的破损安全要求，也能提供足够的压载水舱容积，保证船舶在空载航行的时候有足够的吃水，避免螺旋桨出水打空，也能减少艏部拍击的情况。

　　很多做船舶三维建模的新手，一开始容易把精力都放在外形的还原上，忽略了这些性能曲线和线型的匹配性，最后建出来的模型看着外形对，但是实际做性能计算的时候偏差很大，根本没法用到后续的设计里。这套资料里的线型和曲线是一一对应的，不管是用来做初步设计阶段的方案论证，还是用来做教学演示的模型素材，或者是做同类型船型设计的参考母型，都非常合适。尤其是做船体结构设计的时候，有了准确的邦戎曲线和静水压力曲线，能大幅减少前期的计算工作量，不用再从最基础的型值点开始一步步积分计算，把更多精力放在结构优化和舱室布置的细节上。另外这个船型的机舱布置也是在艉部，缩短了轴系的长度，能减少轴系传动的功率损耗，也方便机舱设备的布置和日常维护，机舱的尺寸刚好能放下主机、发电机组以及相关的辅机设备，没有多余的空间浪费，空间利用率很高。压载水舱的分布是按照左右对称布置的，在调整船舶横倾、纵倾的时候操作很方便，每个压载舱的舱容都和静水曲线计算出来的不同压载状态下的浮态对应，不会出现压载水打满也达不到设计吃水的情况。
