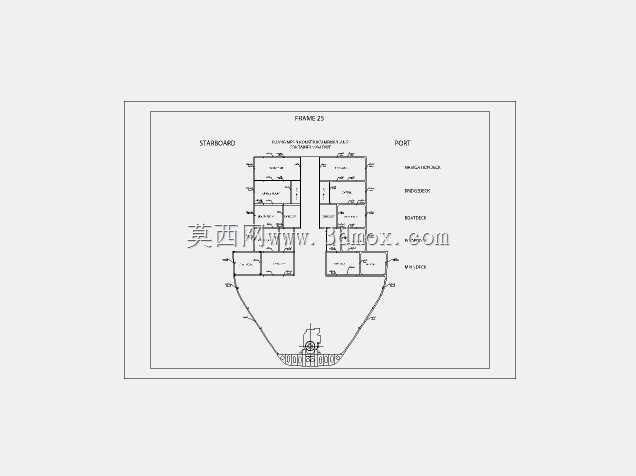

NISKALA型5998载重吨机舱横向布局结构

从事船舶结构设计十余年，经手的散货船舱段方案不下数十个，这次拆解的5998载重吨级横向建造机舱结构，是近海散货运输船型里非常典型的轮机舱布置方案，很多跑国内沿海航线的同吨位散货船都沿用了这套布局逻辑。先从实际应用场景说，这类5998载重吨的散货船主要承担国内沿海、近洋航区的干散货运输，常拉的货种包括煤炭、砂石、粮食这类大宗散货，机舱作为全船的动力核心，布置在船中偏艉部的位置，刚好能平衡货舱的载货重心，避免航行时出现艏倾或者过大的艉倾，影响推进效率。

很多刚入行的结构工程师容易把机舱设计只当成设备摆放的工作，实际上这个舱段的设计要平衡太多边界条件：首先是横向建造的工艺需求，这套方案在分段建造阶段是采用横向总组的方式，也就是把机舱左右舷的结构、中间的纵桁框架在胎架上横向拼接，不用等全船纵贯的龙骨段完全成型就能提前开展轮机设备的预舾装，能把船台建造周期压缩近两成，这也是现在中小吨位散货船普遍采用的建造工艺。

再看实际的功能特性，这个机舱段的剖面轮廓完全贴合船体线型，底部是窄V型的双层底结构，双层底的高度刚好满足管系铺设、燃油舱布置的空间需求，同时能在触底、搁浅的时候提供足够的结构缓冲，避免直接破坏轮机设备的安装基座。往上到主甲板层的位置，舱室宽度拓展到全船型宽，左右舷分别预留了通道、辅机安装位，中间的纵向通道贯穿整个机舱长度，满足日常巡检、设备检修的通行需求，也给主推进轴系的居中布置留足了对齐空间。

设计思路上，这套布局把重油舱、滑油舱这类需要重心低的液舱全部布置在双层底和机舱下平台的左右舷位置，既可以作为压载调整横倾的介质，也能降低整个动力段的重心，提升船舶稳性；主柴油机、发电机这类重型设备的基座直接和船体的主纵桁、强肋骨焊接成整体，把设备运行的振动直接传递到主船体结构上，避免局部结构出现共振疲劳。舱壁上预留的各类开孔，全部做了加强圈补强，走管的时候不用额外做结构补强，能减少现场施工的修改量。

说下安装边界和尺寸控制，这个机舱段的型宽和同吨位散货船的主船体型宽完全匹配，横向建造的时候，分段的两端端面要和前后的货舱分段、艉轴分段的对接坡口完全对齐，轮廓线型的偏差要控制在2毫米以内，不然总组的时候会出现错边，影响结构强度。舱内各层平台的高度差，是按照设备的吊装需求来定的：下平台到内底板的高度满足主柴油机的吊缸检修空间，中间平台到上甲板的高度满足发电机、分油机这类辅机的进出吊装，所有设备的安装基座面的水平度公差要控制在千分之一以内，避免设备运行时出现偏磨。

很多人容易忽略机舱的逃生通道布置，这套方案在左右舷各设置了一条从机舱底层直通主甲板的直梯通道，通道周围用防火结构分隔，满足SOLAS公约的逃生要求，同时通道旁边预留了电缆、管系的集中走线路由，避免全舱管线乱拉，后期检修的时候能顺着路由快速排查故障。另外舱内的通风口布置在平台层的对角位置，能形成贯穿整个机舱的空气对流，不用额外增加太多通风设备就能满足舱内散热、换气的需求，毕竟主机运行时舱内温度能到四十多度，合理的通风布局能大幅改善轮机人员的工作环境，也能降低舱内油气积聚的风险。

从结构强度的角度看，机舱段的强肋骨间距比货舱段更小，因为这里要承受主机、辅机的长期振动载荷，还有螺旋桨传递过来的脉动压力，肋骨的腹板厚度也比货舱段厚两毫米，所有的结构连接处都采用了全焊透的焊接工艺，关键节点还做了疲劳强度校核，避免长期航行出现结构裂纹。横向建造的时候，胎架的水平度要全程监控，不然分段焊接完出现变形，总组的时候轴系的中心线就会偏移，后续要花大量时间做结构矫正，甚至会影响推进轴系的对中，导致航行时出现轴系振动、尾轴密封泄漏的问题。

这套舱室布局还有个很实用的设计点，就是把维修备件舱、工具间布置在机舱上平台靠近舱口的位置，平时吊装备件的时候不用走长距离的通道，直接从甲板舱口吊下来就能放到备件间，检修的时候取放工具、备件都很方便，也减少了重物在舱内搬运的安全风险。污水井的位置设置在机舱内底板的最低处，刚好在双层底结构的低洼点，舱内的漏油、漏水都能自流到污水井里，不用额外加太多抽吸管路就能排干净，日常维护的时候清理污水井也很方便。
