滑槽管弹出式夹持固定结构设计

　　在户外探测、便携采样设备的管线布设场景中，经常需要在狭窄安装空间内实现两根并行管路的快速固定与按需弹出，这套滑槽管弹出式结构正是针对这类需求开发的功能构件。从实际使用场景来看，这类结构常配套在便携检测设备的探杆安装段、流体采样设备的管路固定位，操作人员不需要额外工具，单手即可完成管路的锁止与释放动作，适配野外作业、快速布防的使用需求。

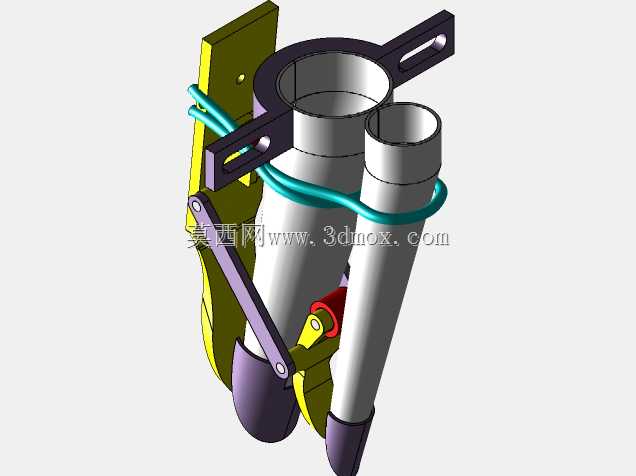

　　从功能特性上看，这套结构采用双管并行布局，粗管为主承载管路通道，细管为辅助管路或探测单元通道，两者通过环抱式弹性卡箍实现初始定位，卡箍采用带安装耳的环形结构，安装耳上预留长条形调节孔，可适配一定范围内的管径公差，安装时可通过调整固定件在长孔内的位置，微调卡箍的环抱紧度，避免管路出现轴向窜动。结构侧面的滑槽构件是整套弹出机构的核心承载件，采用弯折成型的金属板材作为基体，滑槽轨迹经过反复校核，确保锁止状态下连杆机构处于死点位置，不会因为管路振动、外力触碰出现意外松脱；当需要弹出管路时，扳动侧面的解锁拨杆，连杆机构越过死点，在弹性环箍的预紧弹力作用下，管路会沿着滑槽轨迹平稳滑出至预设位置，整个弹出行程经过限位设计，不会出现管路脱出掉落的情况。

　　设计思路上，这套结构没有采用复杂的弹性销、卡扣类易损件，而是通过平面连杆机构的运动轨迹实现锁止与释放，所有铰接点都采用销轴铆接结构，铰接间隙控制在0.1mm以内，既保证机构动作灵活，又不会出现旷量过大导致的锁止失效。结构上的青绿色弹性环箍采用弹簧钢材质弯折成型，表面做喷塑处理兼顾防锈与弹性，既承担双管的聚拢定位作用，又为弹出动作提供初始动力，不需要额外加装弹簧部件，减少了零件数量，降低了后期维护成本。解锁拨杆位置做了圆弧包胶处理，操作人员扳动时不会出现硌手的情况，拨杆的操作力经过调校，控制在15N到20N之间，既不会因为操作力过小导致误触，也不会因为力过大增加操作负担。

　　从安装边界来看，整套结构的安装基面为滑槽构件背面的平面，安装时只需要在配套设备的对应位置预留两个M4螺纹孔，即可通过紧固件完成整套结构的固定，不需要额外加工复杂的安装槽位。结构的整体外轮廓在锁止状态下没有突出的尖锐棱角，所有外露的构件边缘都做了R2以上的圆角处理，避免操作人员在使用过程中被划伤。双管的中心距经过精准设计，适配行业内通用的探测管、采样管标准管径，粗管适配外径32mm的标准管路，细管适配外径16mm的标准管路，管路插入端做了导向锥面，安装管路时不需要精确对准即可顺利插入锁止位。在实际工况验证中，这套结构可以承受1000次以上的锁止弹出循环，机构动作可靠性保持稳定，在-20℃到60℃的环境温度范围内，弹性构件的弹力变化率不超过8%，可以适配大部分户外作业的环境温度要求。结构的所有金属构件都做了表面防腐处理，在潮湿、轻度腐蚀的使用环境下不会出现锈蚀卡滞的情况，铰接点位置预留了润滑脂注入口，长期使用时可以定期加注润滑脂，保证机构动作顺畅。
