ARDUINO双摇杆无线遥控手柄结构设计

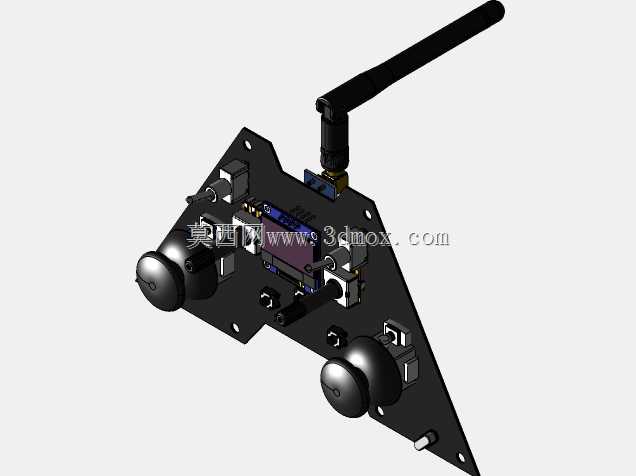

　　这款手持遥控装置的结构设计，核心围绕小型移动机器人、小型无人作业平台的近程无线操控需求展开，整体采用三角异形手持底板作为承载基体，所有功能元件全部集成在单块板材上，没有额外的分体式外壳结构，最大化压缩了整体装配体积，同时降低了结构件的加工难度。从实际操控场景出发，底板的轮廓完全贴合人手握持的姿态，两个模拟摇杆分别布置在底板靠下的左右两侧握持区域，操作者单手握持时拇指可以自然搭在摇杆帽上，不需要刻意调整手部位置就能完成全行程的摇杆操作，长时间操控也不会出现明显的手部疲劳。

　　功能布局上，无线通讯模块的天线布置在底板靠上的居中位置，垂直向上伸出，避免了手部握持时对无线信号的遮挡，保证信号传输的稳定性；核心控制电路板居中固定在底板中部，OLED显示模块直接插接在控制板上方，屏幕朝向操作者视角，握持状态下可以直接读取设备的通道参数、信号强度、供电状态等信息，不需要额外外接显示设备。底板上还预留了多个功能按键的安装位，分布在摇杆周边的拇指可及区域，可根据实际使用需求配置模式切换、功能锁定、急停等自定义按键，不需要额外改动底板的安装孔位。

　　设计过程中优先考虑了装配与维护的便捷性，所有元件全部采用外露式安装，通过标准螺丝直接固定在底板的预制孔位上，没有采用卡扣、胶粘等不可拆卸的连接方式，后期更换摇杆、通讯模块或者调整元件位置时，只需要拧下对应位置的固定螺丝即可完成操作，不需要拆解整体结构。底板上的安装孔位全部按照常用电子元件的标准安装尺寸设计，摇杆、按键、控制板的固定孔距完全匹配市售标准元件的规格，不需要对元件进行二次加工就能直接装配。

　　从安装边界来看，整体结构最外侧的突出部件为顶部的通讯天线，天线采用铰接式底座，可以根据使用需求调整倾斜角度，收纳状态下可以将天线放倒贴合底板表面，进一步缩小收纳体积；底板最厚处为摇杆安装座的高度，整体厚度控制在手持设备的舒适范围内，边缘做了倒角处理，握持时不会硌手。供电模块的安装位预留到底板的背部空间，可根据续航需求选择不同容量的锂电池，电池通过绑带或者魔术贴固定在底板背面，不需要额外设计电池仓结构，方便使用者根据实际作业场景灵活调整供电配置。

　　在结构强度设计上，底板采用硬质板材加工，摇杆安装位置做了局部加厚处理，承受摇杆频繁操作带来的反复载荷时不会出现孔位松动或者板材变形的问题；天线底座的安装位置预留了加强筋结构，避免天线受到磕碰时出现底座断裂的情况。所有元件的接线全部走底板表面的预留线槽，接线不会突出到握持区域，避免手部操作时刮蹭导线导致接线脱落。

　　实际使用场景中，这款遥控装置可以适配各类小型轮式机器人、履带式作业平台、小型机械臂的手动操控需求，两个摇杆可分别对应行走机构的前后左右移动与执行机构的动作控制，配合自定义按键可以完成多通道的信号输出，无线通讯的距离可以满足近程作业的操控需求，外露式的结构设计也方便使用者根据自身的使用需求进行二次改装，比如增加拨杆、旋钮等额外的控制元件，扩展更多的控制通道。整体结构没有冗余的装饰性设计，所有的轮廓、孔位、元件位置全部服务于实际操控的实用性，在保证结构强度的前提下尽可能减轻了整体重量，长时间手持作业不会有明显的负重感。
