1.5英寸法兰式托科流量计工业结构

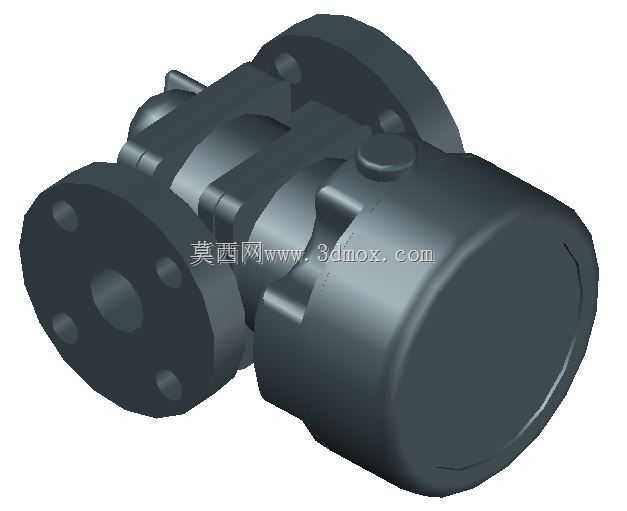

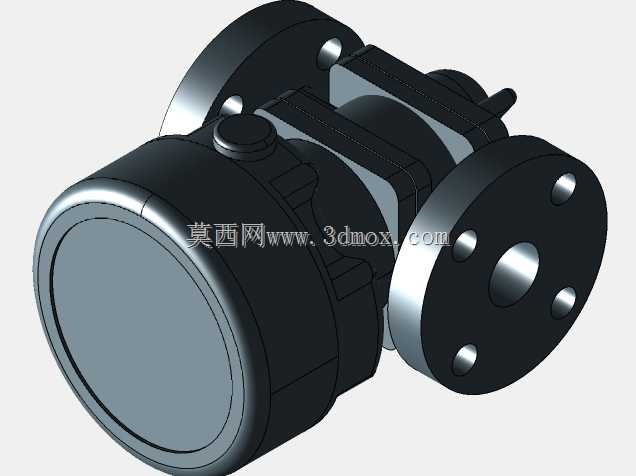

　　这款1.5英寸口径的Tokico流量计，是面向工业流体计量场景开发的容积式计量设备，在油料输送、化工流体加注、工业管网流量监测等场景中有着广泛应用，尤其常见于加油站加油机组、厂区油料中转管线、液压系统流量校验工位，能够对粘度适配范围内的流体实现高精度的累计流量计量，为贸易结算、工艺配比、能耗统计提供可靠的计量数据支撑。从结构设计来看，该流量计采用双侧法兰连接的安装形式，法兰端面上均匀分布的螺栓孔可直接与同通径的工业管线法兰对接，安装时无需额外定制转接接头，能够适配常规1.5英寸工业管线的安装间距，安装边界充分考虑了管线现场的操作空间，主体外壳采用一体化铸造成型的结构，外壳表面的加强筋结构既能够提升壳体的承压能力，也可在设备安装、

　　搬运过程中减少磕碰对外壳计量腔的损伤，避免因壳体变形导致的计量精度偏差。设备的计量核心采用容积式转子结构，流体流经计量腔时会推动内部转子做定速转动，通过转子转动的圈数换算得到流体的累计流量，这种结构对流体粘度变化的适应性较强，在测量柴油、润滑油、低粘度化工流体时都能保持稳定的计量精度，不会因为流体流速的小幅波动出现计量跳变。设备侧方的凸起结构是信号输出端的安装位，可根据现场使用需求选配脉冲输出、机械计数或者电信号远传模块，既可以在现场直接读取流量数值，也能够将流量数据接入厂区的工控系统，实现流量数据的远程采集与监控。在建模还原过程中，需要重点关注法兰端面的螺栓孔位置度、计量腔与连接法兰的同轴度，

　　这两个尺寸直接影响设备安装后的密封性能与运行稳定性，如果同轴度偏差过大，流体流经设备时会产生额外的流阻，不仅会增加管线的输送能耗，长期运行还会导致内部转子出现偏磨，缩短设备的使用寿命。外壳上的工艺槽结构并非装饰性设计，其作用是在壳体铸造时平衡壁厚，避免铸件出现缩孔、砂眼等缺陷，同时在设备维护拆卸时，可作为扳手的着力点，方便运维人员拆解设备清理计量腔内部的杂质。设备两端的法兰密封面采用突面结构，适配常规的非金属法兰垫片，安装时按照对应压力等级的螺栓扭矩对角紧固，即可满足中低压流体输送的密封要求，无需额外焊接或者特殊密封处理。在实际选型应用中，该规格的流量计通常适配流量范围在每小时几立方米到十几立方米的流体管线，

　　安装时需要注意在设备前端加装适配精度的过滤器，避免流体中的硬质杂质进入计量腔划伤转子或者腔体内壁，导致计量精度下降甚至设备卡滞。从三维建模的角度来看，该模型完整还原了设备的外部安装尺寸、接口位置与外形细节，可直接用于工业管线的三维布局设计、加油设备的整机装配干涉检查，也可作为计量类工业设备的结构参考样例，帮助设计人员理解容积式流量计的外部布局逻辑与安装适配要点，在进行管线排布设计时，可直接调用该模型匹配安装空间，提前核对法兰孔位、设备长度与周边管线、阀件的间距，避免现场安装时出现空间不足、接口错位的问题。
