多草图曲线联合投射建模练习实例

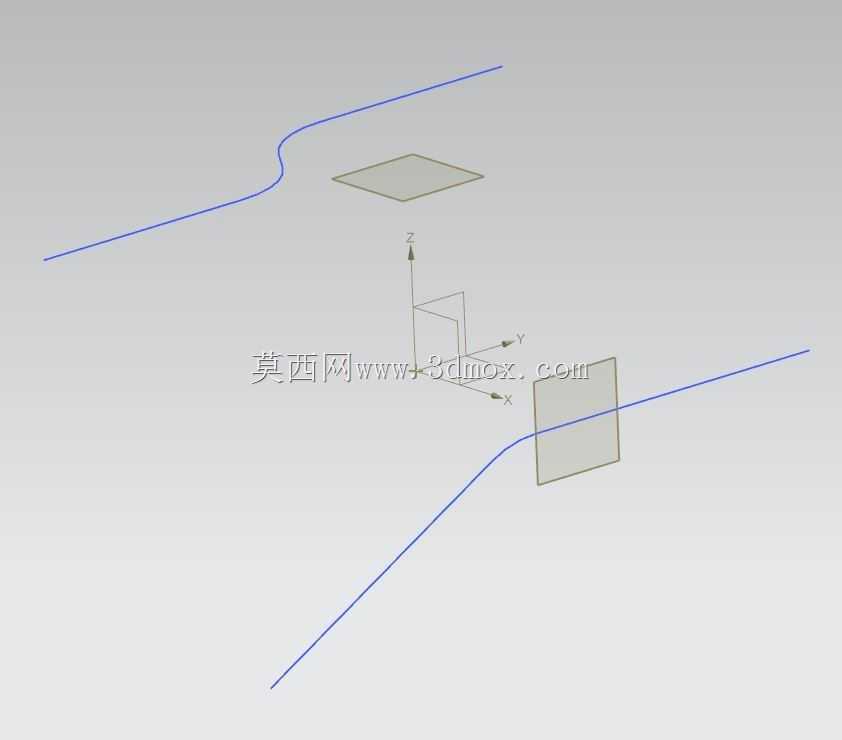

　　都需要用到多草图联合投射的思路来生成顺滑的空间引导线，要是建模时没理清投影的参照逻辑，很容易出现后续曲面加厚失败、装配时和周边零件产生干涉的问题。从设计思路上看，这个练习实例没有预设固定的成品零件结构，而是把核心放在命令操作的逻辑拆解上：建模时首先要明确不同草图所在的基准面位置，两个平面草图分别放置在偏移距离不同的两个正交基准面上，两条空间曲线分别作为投影的源几何，投射过程中需要根据最终要生成的曲面走向，选择对应的投影方向，避免出现曲线反向投射导致的几何畸变。很多新手在做这类操作时容易忽略投影方向的垂直面判定，要么把曲线投射到了错误的基准面上，要么投影后曲线出现自相交，导致后续的扫掠、放样特征无法生成，在结构设计的日常建模工作中，跨草图的曲线投射操作是处理复杂空间走线、异形曲面引导线构建时绕不开的基础技能，很多刚接触三维建模的从业者容易在多草图参照的特征生成环节出现参照丢失、曲线扭曲、投影边界超出预期的问题，这类问题在传感器安装位的走线槽设计、检测设备的异形导向件建模场景中尤为常见。本次建模练习围绕两条独立空间曲线与不同基准面草图的组合投射逻辑展开，没有冗余的装饰性结构，所有几何元素都服务于特征命令的操作逻辑演示，能帮从业者理清跨基准投影时的参照选择优先级。实际工程场景里，这类投射操作的应用覆盖范围很广，小到传感器支架上的线束导向曲面构建，大到自动化检测设备的光幕安装位异形让位结构设计，

　　这个练习里特意把两个参照草图的边界做了明确的尺寸约束，能让操作者直观看到不同投影选择下生成的曲线差异。从安装边界的参考逻辑来看，练习里的两个平面草图可以对应实际设备上的两个安装基准面，比如传感器的发射端安装面和接收端安装面，两条投射生成的曲线可以对应光幕的检测路径边界，建模时只要把两个基准面的相对位置按照实际设备的安装间距设定，就能快速生成符合安装边界的导向结构轮廓，不用反复调整曲线的控制点。在实际做传感器相关的结构设计时，经常会遇到检测路径需要绕过设备内部传动件的情况，这时候就不能用简单的直线连接发射和接收端，需要构建带弯折的空间路径，这时候多草图联合投射的方法就比直接画3D曲线效率高很多，

　　因为所有的弯折控制点都可以落在对应的草图基准面上，后期修改尺寸时只需要调整对应草图里的线段参数，不用逐个编辑3D曲线的空间控制点，能大幅减少后期改模的工作量。另外，这个练习里的几何约束设置也贴合实际工程需求，所有曲线的端点都和对应草图的边线做了重合约束，投影生成的曲线和源曲线之间保持了曲率连续的对应关系，不会出现投影后曲线出现尖点的问题，这一点在做需要顺滑过渡的导向面、密封槽结构时尤为重要，要是曲线存在尖点，后续生成的曲面就会出现收敛褶皱，加工时要么出现刀具轨迹断刀，要么装配时密封件出现刮损。很多从业者在做这类建模练习时，往往只关注命令能不能点出结果，忽略了参照选择和约束设置对后续特征的影响，比如投影时没有勾选“保持相切”选项，

　　导致后续扫掠出来的曲面在拼接位置出现棱边，放到实际生产里，这种棱边位置很容易出现应力集中，要是用在传感器的防护外壳上，长期受设备振动影响就可能在棱边位置出现开裂。做这类投射练习时，还要注意不同草图的可见性控制，建模过程中暂时不用的草图要及时隐藏，避免选择投影参照时误选到其他草图的线段，很多时候建模出现特征报错，并不是命令逻辑有问题，而是参照选择时多选了冗余的几何元素。从尺寸控制的角度来说，练习里的两个参照草图的大小、相对偏移距离都可以根据实际的安装场景调整，比如当传感器的检测距离变大时，只需要调整两个基准面的偏移距离，再对应修改草图里的线段弯折位置，就能快速更新整个投射曲线的形态，不用重新绘制所有几何元素，这种参数化关联的建模思路，也是结构设计从业者必须掌握的核心能力，毕竟实际项目里很少有一次定稿的设计，大部分时候都需要根据装配测试的结果反复调整安装位置和结构尺寸，只有建模时理清了特征之间的参照逻辑，后续改型时才能做到高效调整，不会出现改一个尺寸就带崩一堆特征的问题。
