克利夫隆无摩擦抽屉

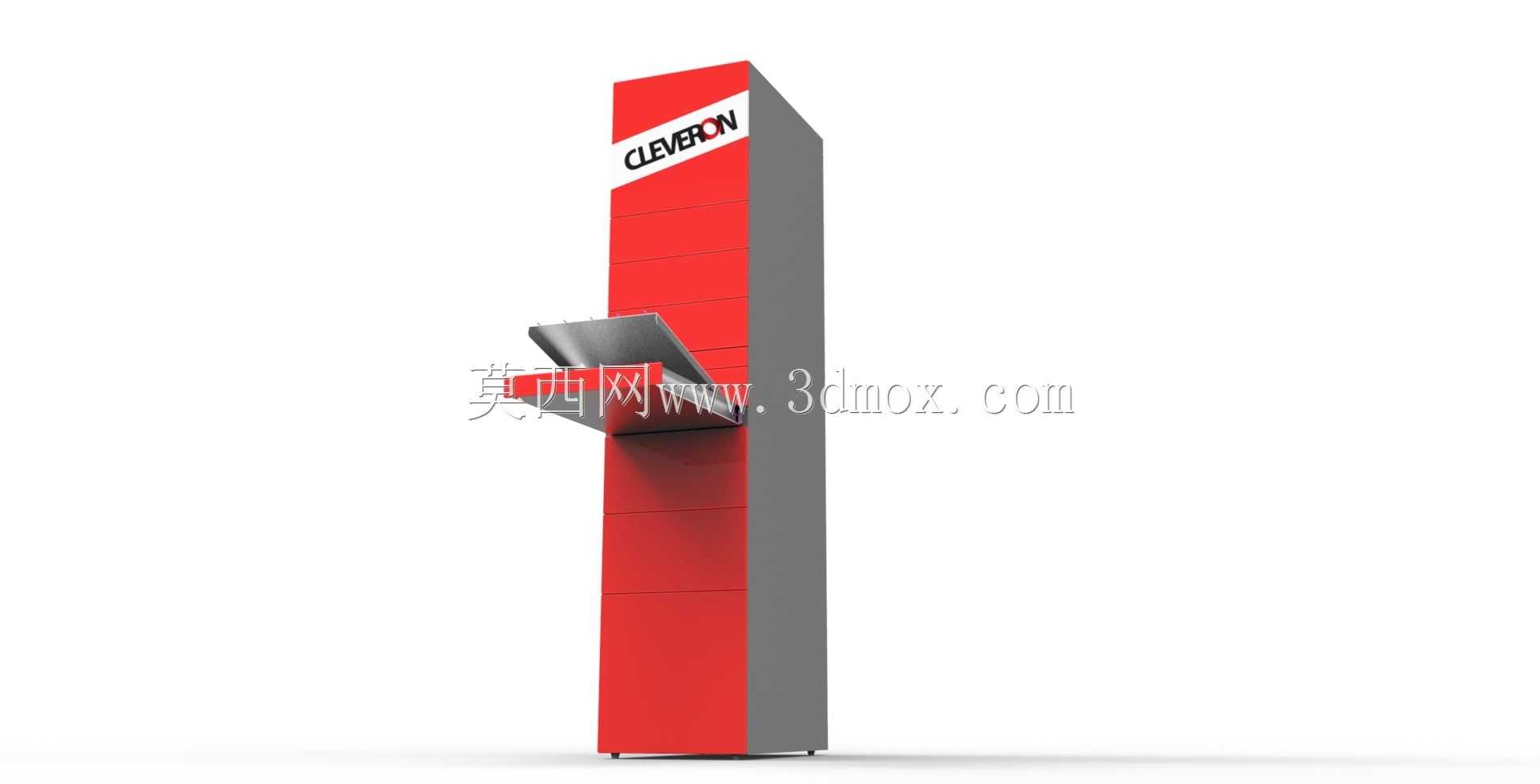

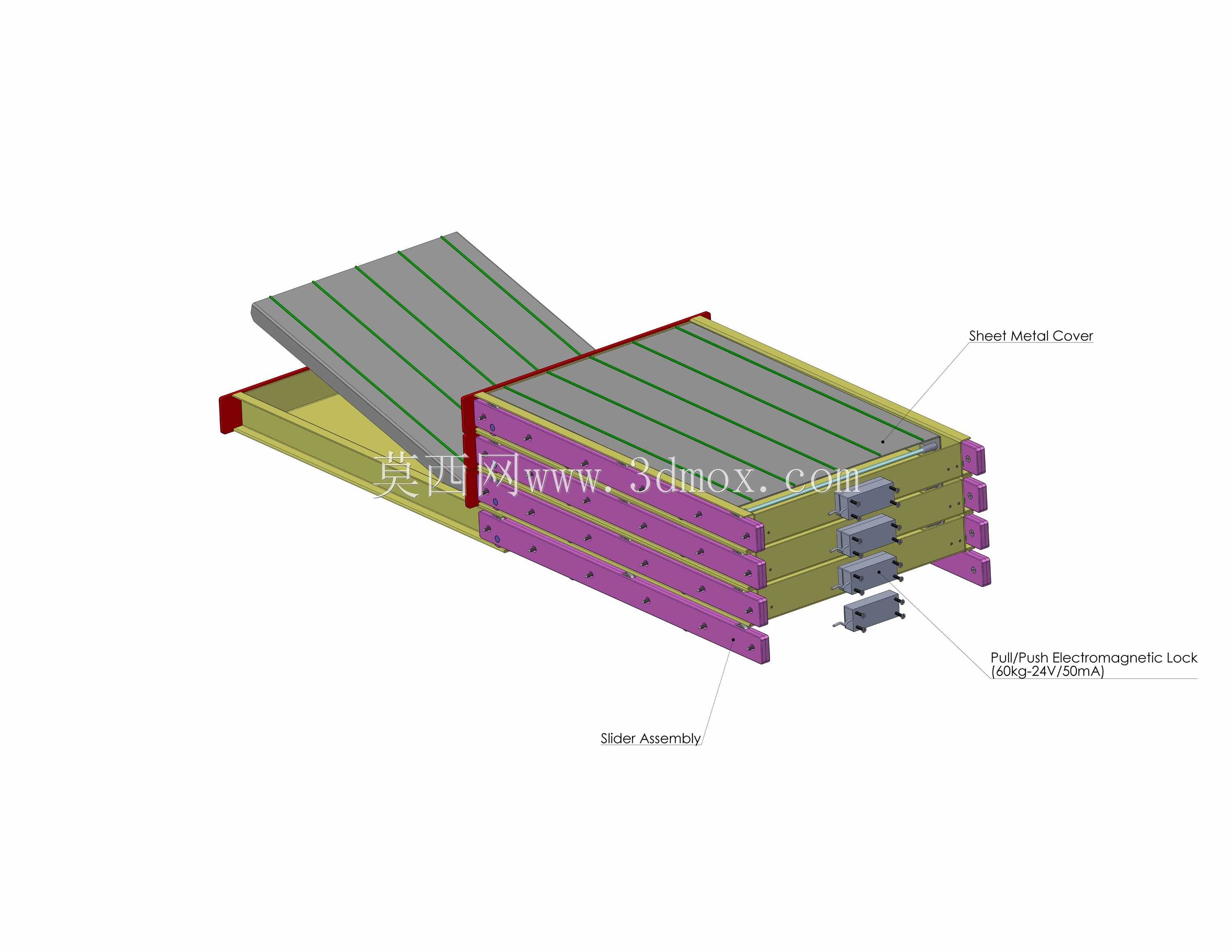

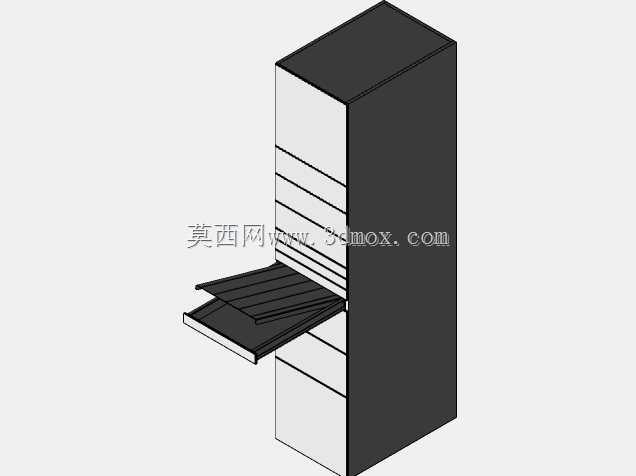

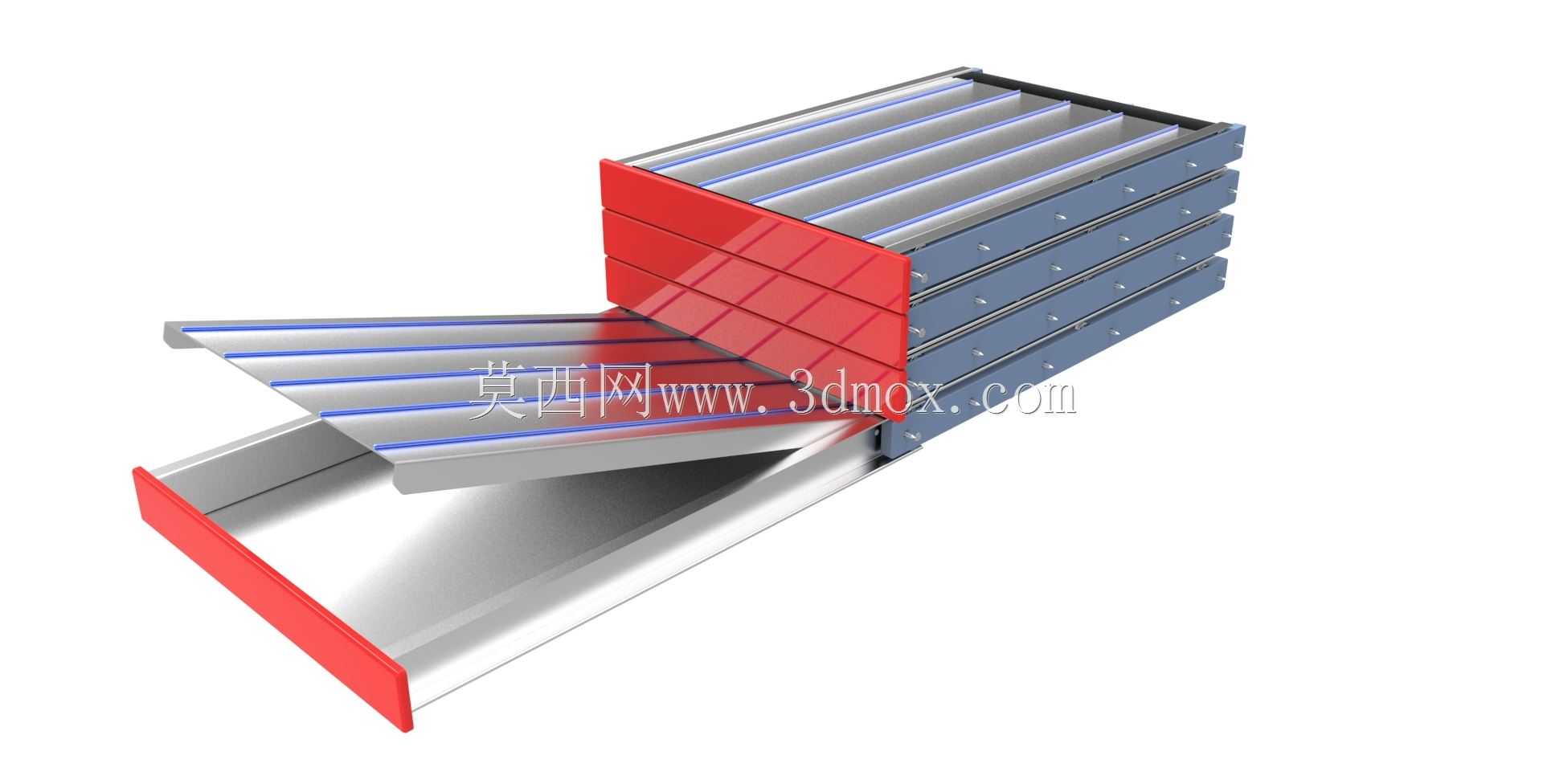

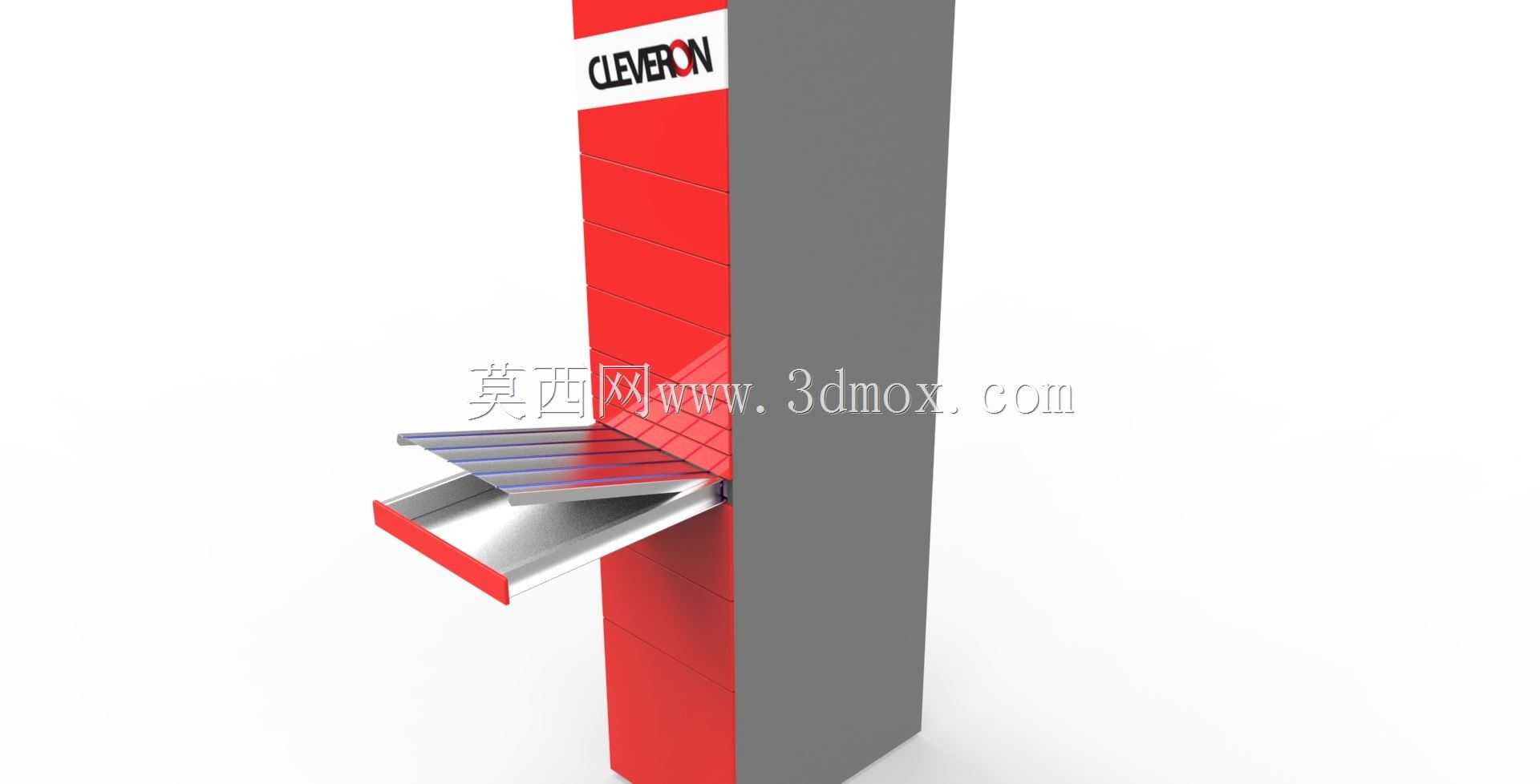

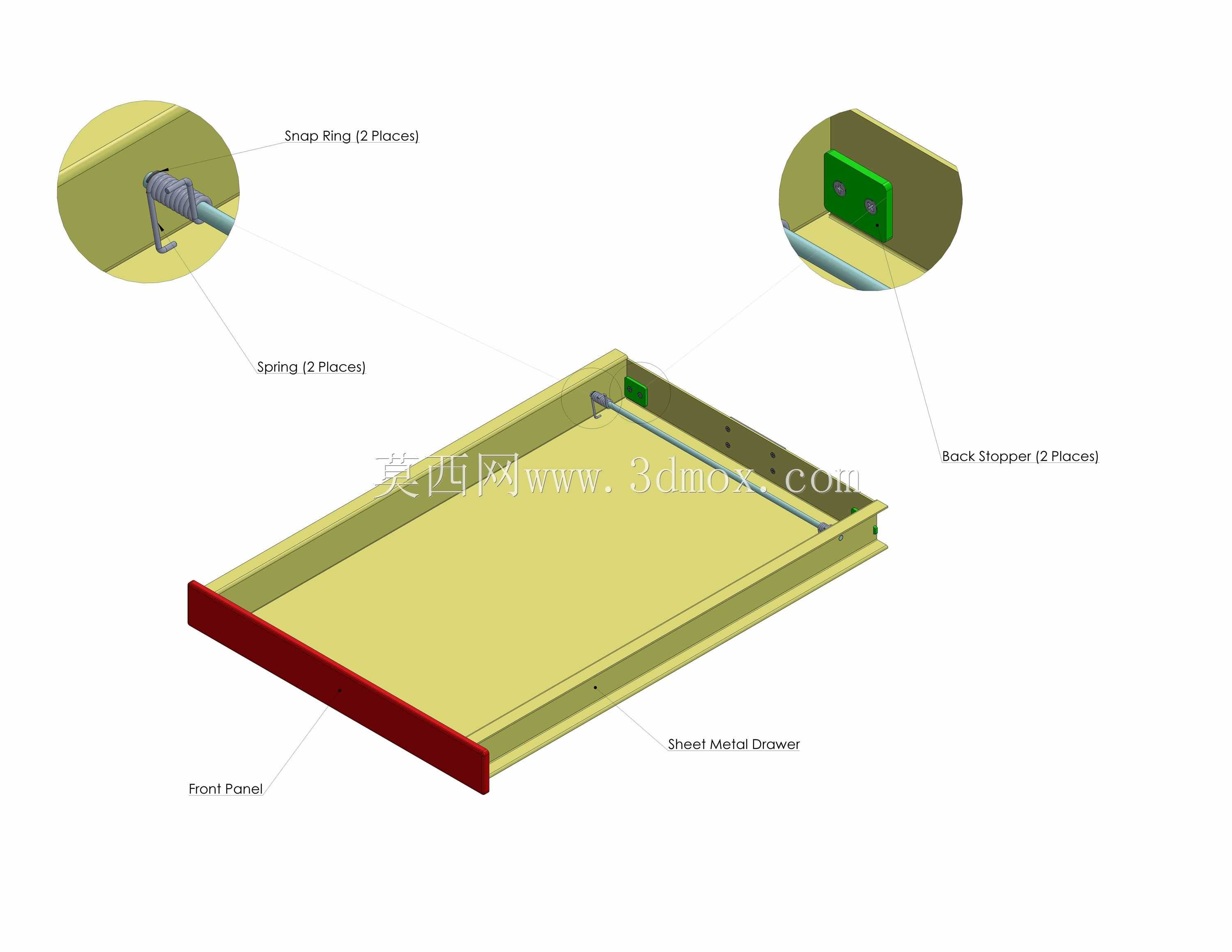

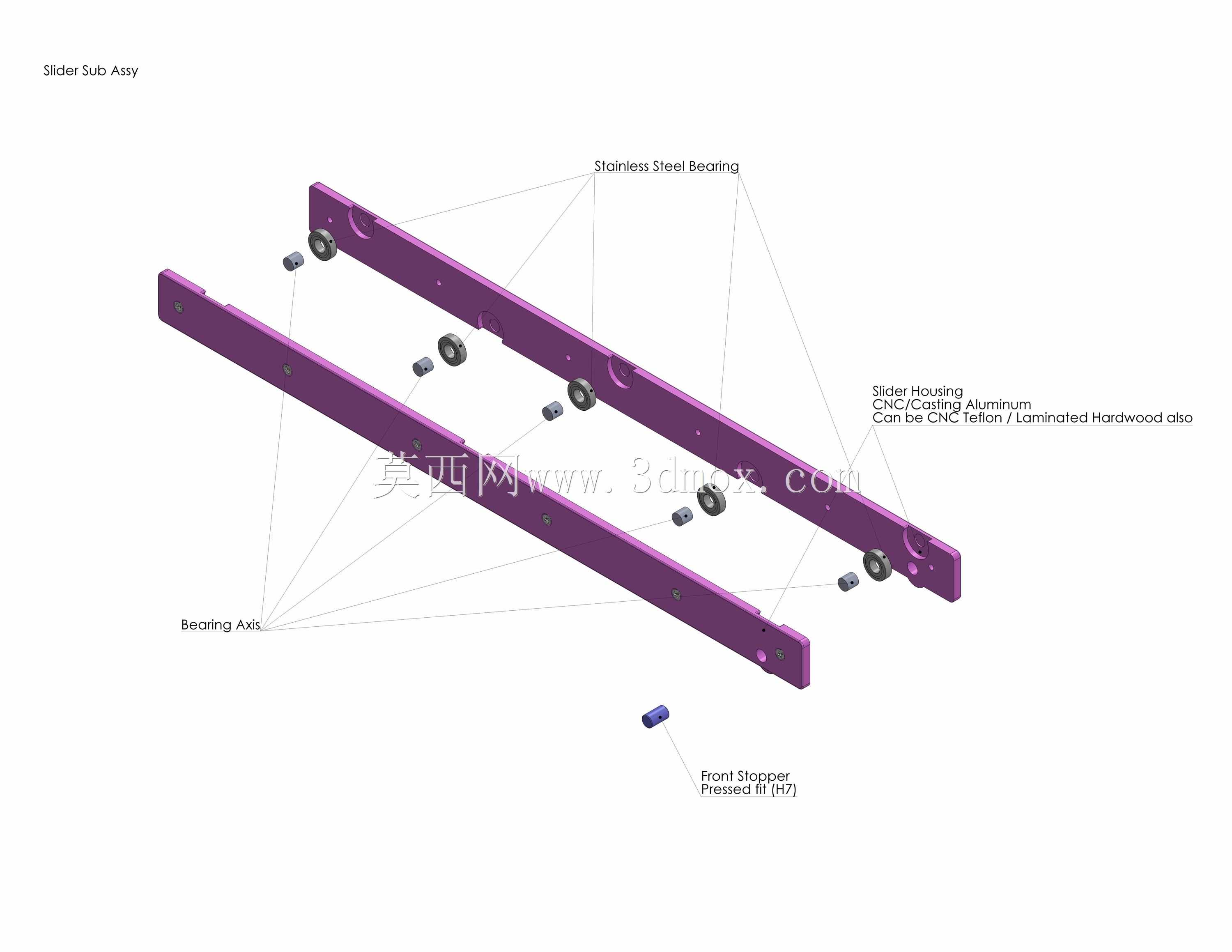

克利夫隆无摩擦抽屉式卷帘社区。。。这是我第一次提交“包裹递送系统挑战”。幸运的是，我仍然可以提交我的想法，因为我几天前才知道这个挑战。解决超大包装堵塞的主要问题的基本思路是尽量减少打开的抽屉和旁边抽屉之间的接触面。我使用了5根小杆来解决这个问题（如“cleveron#01.jpg”图中所示）。通过这种方法，摩擦可以最小化，并局限在非常小的接触面积内。摩擦将局限于杆的表面。对于抽屉，我选择金属板材料（316不锈钢，2mm厚）。与层压硬纸板相比，金属板更坚固，因此可以在保持强度的同时最小化厚度。我们使用的材料越薄，我们的空间就越大。如果包装有点过大，焊接“摩擦杆”的金属板盖（间断点焊）将有助于推动包装。如果包装过大，压力过大，会阻止抽屉关闭，客户可以选择更大的抽屉。抽屉拉出时，有一个弹簧会自动打开盖子。因此，我们可以只用一只手操作抽屉。抽屉后面还有一个塞子。因此，抽屉将停止滑出主机。在这里，我将试图解释我提出的解决方案将如何解决这些问题。问题-1允许抽屉至少打开30毫米，即使插入了超大/膨胀包装。解决方案-1第一个解决方案可以在3D模型（和“cleveron#01.jpg”）中进行检查。我试图用5根小直径的杆尽量减少打开的抽屉和旁边的抽屉之间的接触。当它关闭时，只有杆的端部会接触紧挨着它的抽屉的底面。这样，摩擦可以最小化，并局限在很小的区域内。结果，它很容易滑出。为了自动打开抽屉至少30毫米，我使用了“拉-推”电磁锁止机构。它通常用于RFID锁定系统，并在市场上广泛使用，例如在这里(http://www.alibaba.com/product-detail/60kg-120Lbs-12vdc-or-24vdc-small_691592171.html).为了打开它至少30毫米，我选择了60公斤重的电磁锁。它使用的电量很小（12V/100mA或24V/50mA）。它通过拉动磁铁和电磁铁来锁定，通过反转电磁铁的极性来推动。问题2：最大化可插入且不会卡住抽屉的包装尺寸。解决方案2为了解决这个问题（最大限度地利用可用空间），我使用了金属板材料。它很薄（2毫米），但强度足以容纳5公斤的包装。问题3：确保抽屉内物品的安全。解决方案3I使用60kg电磁锁定系统，具有推拉功能。这意味着，要想打破这个系统，至少需要用60公斤的电力拉动抽屉。这将是困难的，因为抽屉里没有把手，60公斤相当重。锁紧系统的连接器广泛用于多种连接器，包括Molex Micro Fit 3.0系列连接器（也可订购定制/首选连接器）。电磁锁定系统的链接：http://www.alibaba.com/product-detail/60kg-120Lbs-12vdc-or-24vdc-small_691592171.htmlProblem-4Minimize抽屉解决方案的成本为1/100/1000件。解决方案4对于抽屉，我主要使用金属板。它很容易制造（切割和弯曲过程）。我相信所有的金属板制造商都能做到这一点。我使用2毫米厚的316不锈钢。它的强度足以承受规定的负荷，并且能够存活8-10年以上（每天使用2-3次）。它也减少了维护的需要。对于框架，它是灵活的。我使用木框架（层压硬纸板）。框架也可以使用金属板或钢/铝挤压。我还开发了定制抽屉滑轨，与市场上广泛使用的滑轨相比，它更坚固，噪音更小。问题5：允许轻松快速的生产和组装。解决方案5生产很容易。我已经用钣金设计的方式给抽屉建模了。可以从CAD模型生成平面图案，用于切割和弯曲。组装也很容易。止动器是不同的部件，用螺栓固定在抽屉上，因此如果出现任何问题，无需从后面接近抽屉。问题6：广泛使用材料。解决方案6在设计系统时，我主要使用现成的部分。紧固件、轴承、锁定系统等，所以除了金属板零件、弹簧和滑块（滑块需要用硬木或铝进行数控加工）外，所有都是“货架零件”。问题7防止抽屉在误用的情况下损坏自身。解决方案7所选材料为不锈钢，为非腐蚀性材料。轴承也使用不锈钢轴承。因此，它将非常耐用。问题8抽屉承载能力至少为5kg(∽11磅）。解决方案8为了适应负载，我用不锈钢金属板设计了抽屉，这样它就可以承载负载。我还设计了定制滑块，与市场上常见的滑块相比，它更坚固，噪音更小。然而，我尽量保持设计简单。谢谢你，阿费安
