变径流体输送异径连接管件结构

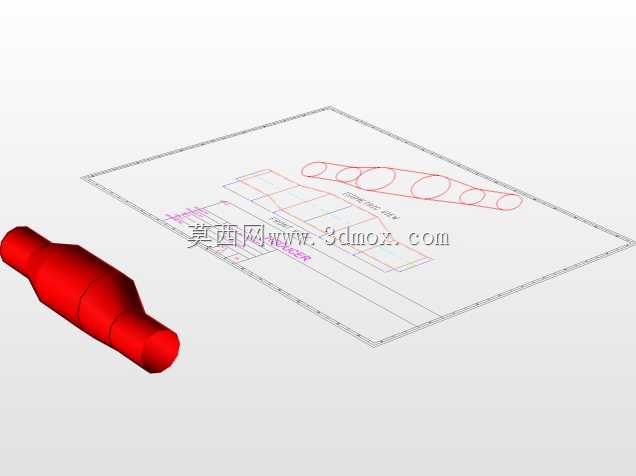

　　在流体输送管路系统的搭建与改造作业中，异径管是解决不同管径管路对接需求的核心连接构件，广泛应用在化工流体输送、市政给排水、暖通空调循环、工业设备液压油路等场景中，但凡存在管路通径变化的节点，基本都需要这类变径连接件完成平顺过渡，避免管径突变带来的流阻激增、介质紊流、局部压损过大等问题。从实际工程应用的反馈来看，异径管的选型与结构设计直接影响整条管路的运行稳定性，若变径段过渡角度设计不合理，介质流经变径位置时会形成局部涡流，不仅会提升输送过程的能耗，长期运行还会对管壁造成持续冲蚀，缩短管路整体的使用寿命。这款异径管采用同心变径的结构形式，整体为回转体构型，两端分别适配两种不同公称通径的管路接口，变径段采用平滑的锥面过渡设计，

　　过渡段的锥角控制在流体阻力最优的区间内，既能够保证介质从大管径流入小管径、或是从小管径汇入大管径时的流态平稳，也能避免变径位置出现应力集中的问题，满足承压管路的强度要求。从结构设计的逻辑来看，这款异径管在建模阶段优先保证了两端接口的同轴度，两端连接段预留了标准管路连接的配合长度，可适配焊接、法兰对接、螺纹连接等多种常见的管路连接形式，安装边界清晰，在管路排布设计时，不需要额外预留过多的安装操作空间，能够适配紧凑排布的管路布局需求。外形尺寸上，大端与小端的外径、内径尺寸均匹配对应通径管路的标准尺寸参数，变径段的长度经过流场模拟验证，能够在保证结构强度的前提下尽可能压缩轴向尺寸，减少连接件本身占用的管路长度，

　　在空间受限的设备内部管路布设场景中，这类短尺寸平滑过渡的异径管优势尤为明显。不同于偏心异径管多用于水平管路避免气阻、液阻的场景，这款同心异径管更适合垂直布设的管路，或是对管路同轴度要求较高的泵阀进出口位置，在泵的出口端安装这类同心异径管，能够平顺调整管路通径，避免介质出泵后流态紊乱影响泵的运行效率，同时也能减少泵体出口位置的管路振动。在建模细节处理上，管壁厚度根据常规承压管路的使用要求做了等强度设计，变径段的壁厚随管径变化做了平滑过渡，不存在壁厚突变的位置，能够避免加工过程中出现壁厚不均、应力集中的缺陷，不管是采用金属铸造、锻压加工，还是非金属管材的注塑、热成型加工，这套模型的结构都能满足加工工艺的脱模、成型要求，

　　不需要额外做过多的工艺结构调整。实际选型过程中，工程人员需要根据管路的输送介质类型、工作压力、工作温度匹配对应的材质，而这套模型的结构尺寸可以直接适配不同材质的加工需求，只需要调整对应的壁厚参数即可快速衍生出适配不同压力等级的异径管型号，能够大幅提升同系列连接件的设计效率。在管路系统的三维排布设计中，这类标准异径管模型可以直接调用装配，能够精准模拟实际安装后的管路状态，提前排查管路排布中存在的干涉问题，减少现场安装时的切割、调整工作量，尤其在成套设备的出厂前管路预装环节，精准的异径管模型能够帮助设计人员提前完成管路的碰撞检查，避免现场安装时出现对接错位、空间不足的问题。从流体力学的角度来看，平滑的锥面过渡能够让介质在变径过程中的流速变化更平缓，减少局部压损，在长距离流体输送管路中，每一处变径节点的压损控制都关系到整体输送系统的泵组选型功率，合理的异径管结构设计能够有效降低系统的运行能耗，长期运行下的节能效益十分可观。同时，这款异径管的外轮廓没有多余的凸起结构，外表面平整，后续做管路保温、防腐处理时也更加方便，保温层能够紧密贴合管壁，不会出现保温层空鼓、脱落的问题，适配需要做保温处理的冷热介质输送管路场景。
