传感器配套带镂空辐条圆盘结构件

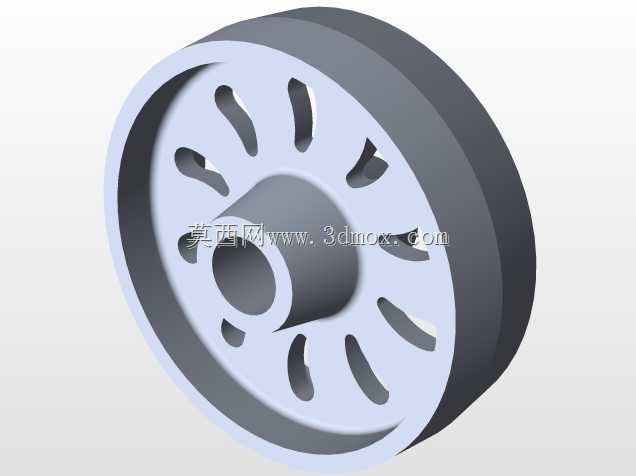

　　这类带镂空辐条的圆盘结构件，常作为传感器配套的传动或感应触发部件使用，在转速检测、位置反馈类的传感场景中应用广泛，比如自动化生产线的转轴转速监测工位、小型传动机构的位置信号采集点位，都能见到这类结构的身影。从实际使用场景来看，这类圆盘多安装在转轴端部，随轴同步转动，盘面的镂空槽会配合光电式传感器实现通断信号的采集，每一次槽位经过传感器检测区域，就会产生一个脉冲信号，后端系统通过脉冲计数就能换算出转轴的实时转速、转动角度甚至角加速度参数，是传感检测单元里直接和运动端衔接的核心结构件。

　　设计这类圆盘结构的时候，首先要考虑的是转动惯量的控制，毕竟这类零件是随轴高速转动的，如果整体采用实心圆盘结构，自身重量过大，不仅会增加驱动端的负载，还会在启停阶段产生较大的惯性冲击，影响传感器检测的精度，甚至会带动转轴产生额外的振动，干扰传感信号的稳定性。所以在盘面设计了多组沿周向均匀分布的镂空槽，这些槽位的形状采用了流线型的长圆弧过渡设计，没有尖锐的直角转角，一方面是为了减少应力集中，避免圆盘在高速转动过程中槽位根部出现疲劳裂纹，另一方面流线型的槽边在转动时能减少空气扰动带来的风阻和微振动，进一步提升转动过程的平稳性。

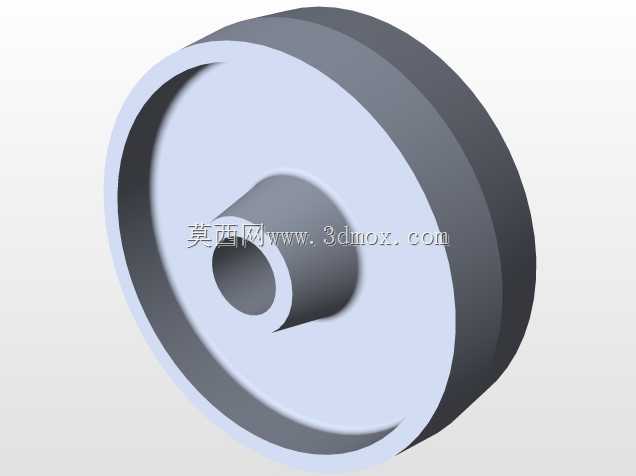

　　从安装边界来看，圆盘中心设计了带台阶的通孔结构，这个内孔是和转轴配合的核心安装位，台阶结构可以实现轴向的定位，安装时圆盘端面贴靠转轴轴肩，就能保证安装位置的轴向精度，不需要额外增加过多的定位紧固件，简化装配流程。中心的轮毂部分做了加厚处理，因为内孔和转轴配合的区域是受力集中的位置，加厚的轮毂可以提升配合面的接触面积，保证和转轴连接的可靠性，避免长期转动过程中出现内孔磨损、圆盘松动偏移的问题。外圈的轮缘部分同样保留了一定的厚度，这个位置是圆盘转动时的外圆基准，加工时需要保证较高的圆度和同轴度，避免转动时出现外圆跳动，影响周边其他部件的安装间隙。

　　在功能特性上，周向分布的镂空槽的数量、宽度、槽间间隔都是和配套传感器的检测精度匹配的，槽位的边缘做了微小的倒角处理，避免加工残留的毛刺在转动过程中刮蹭传感器的检测探头，同时也能让传感器的通断信号切换更干脆，减少信号杂波的产生。辐条部分的宽度经过反复校核，既保证了足够的结构强度，能承受高速转动时的离心力，不会出现辐条断裂变形的问题，又尽可能地去除了多余的材料，最大化降低零件自身重量。这类圆盘的材质一般会选用轻质的铝合金或者工程塑料，根据使用场景的转速、环境温度要求做选择，如果是在高温、高负载的工业场景，也会选用不锈钢材质做表面处理，提升耐磨和抗腐蚀性能。

　　实际装配的时候，除了中心孔和转轴的配合，还会在轮毂位置设计径向的顶丝孔，安装时拧紧顶丝就能把圆盘和转轴完全锁固，防止转动过程中出现相对滑动，保证信号采集的准确性。圆盘的轴向厚度需要控制在传感器的检测量程范围内，安装时要调整圆盘和传感器探头的间隙，保证槽位经过探头区域时，传感器能稳定识别到通断状态，间隙过大容易出现信号丢失，间隙过小则可能在转动振动时出现探头和圆盘的刮蹭，损坏传感器。这类结构的设计看似简单，但每一处尺寸都和实际使用的传感参数、安装空间、负载情况直接相关，建模过程中需要重点保证周向槽位的均匀分度，中心孔和外圆的同轴度，以及各个辐条的对称度，避免因为质量分布不均导致转动时出现动平衡问题，影响整套检测机构的运行稳定性。
