碟式聚光太阳热能采集试验装置

　　这套碟式聚光结构的太阳热能采集装置，主要面向小型光热利用场景的试验验证需求，可在户外自然光照环境下完成太阳辐射能到热能的转换过程实测，为中小型碟式光热系统的参数优化、结构迭代提供实体测试载体。从实际应用场景来看，该装置既可以作为高校能源类专业的光热转换教学试验台，帮助学生直观理解聚光集热的光路追踪、热量传递全流程，也能为分布式民用光热供热系统的前期研发提供小比例测试平台，验证不同辐照强度下的集热效率、工质温升表现，避免直接搭建全尺寸系统带来的试错成本。

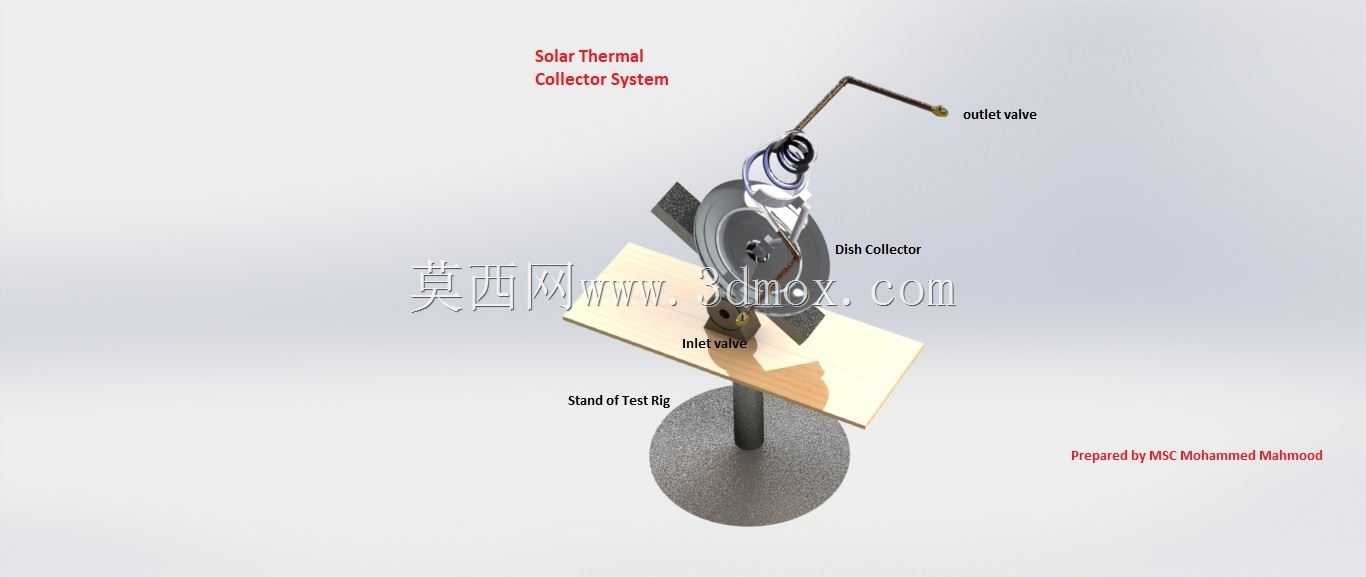

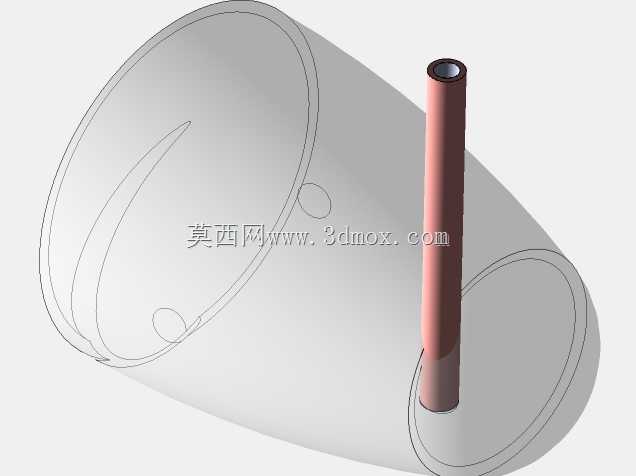

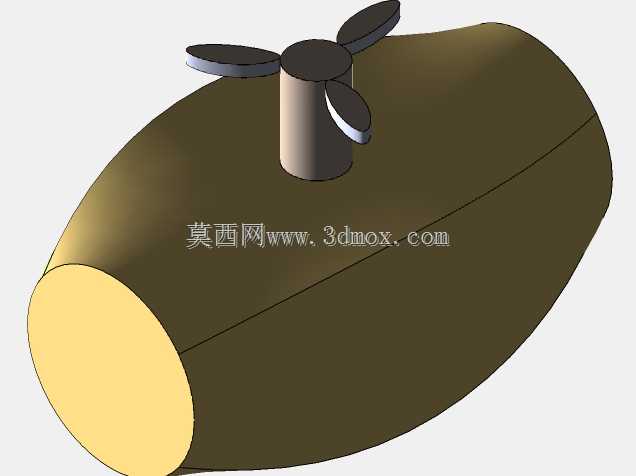

　　装置核心的聚光碟采用旋转抛物面的曲面构型，设计阶段通过光路追迹计算确定曲面曲率参数，确保平行入射的太阳光线经过碟面反射后，能够精准汇聚到焦点位置的集热腔体上，减少光线逸散带来的能量损失。集热腔体设置在聚光碟的焦点位置，外部包覆隔热层减少对流散热损失，腔体内部设置工质流道，低温工质从入口阀进入流道后，吸收聚焦后的太阳辐射能升温，再从出口阀引出到后续的用热或者换热单元，进出口阀均采用标准管螺纹接口，可快速对接不同管径的试验管路，适配不同工质流量的测试需求。

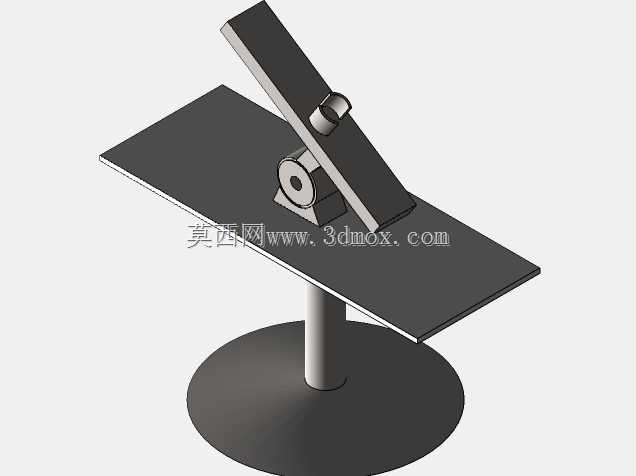

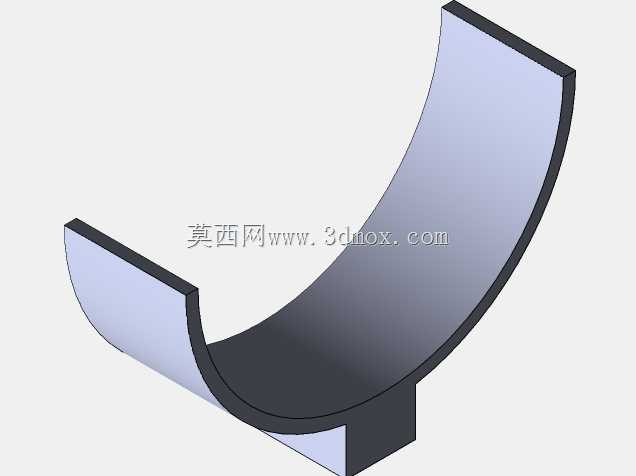

　　支撑结构部分采用立式单柱台架设计，底部为圆形配重底座，安装时只需保证底座放置平面的水平度偏差在允许范围内，即可保证整个装置的稳定性，避免户外阵风环境下出现倾覆风险。立柱与聚光碟的连接部位设置角度调节机构，可根据测试地点的纬度、不同时段的太阳高度角调整聚光碟的俯仰角度，配合手动方位调整结构，能够实现对日追踪的粗调，满足试验过程中的聚光对准要求，不需要额外加装复杂的自动追踪系统，降低试验装置的搭建与维护成本。台架上部的安装平板预留了多个标准安装孔位，除了固定聚光碟与集热组件外，还可以根据测试需求加装辐照传感器、温度传感器、流量传感器等测试元件，方便同步采集试验过程中的环境参数与工质参数，完成集热效率的计算分析。

　　从安装边界尺寸来看，整套装置的占地范围仅为底座圆形区域的投影面积，不需要额外的大面积安装场地，普通实验室屋顶、户外空旷试验场都可以放置安装，立柱高度经过优化，既保证聚光碟调整角度时不会与地面或者安装平面发生干涉，也避免高度过高带来的风阻增大问题。聚光碟的边缘做了卷边钝化处理，安装调试过程中不会划伤操作人员，所有外露的金属结构件都做了防锈喷涂处理，能够适应户外长期放置的日晒雨淋环境，减少日常维护的工作量。

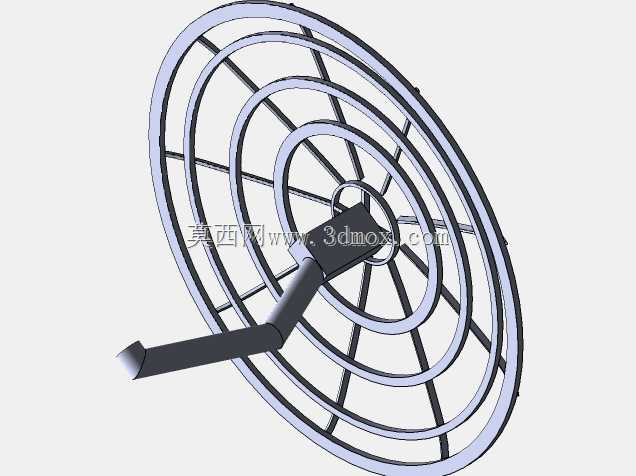

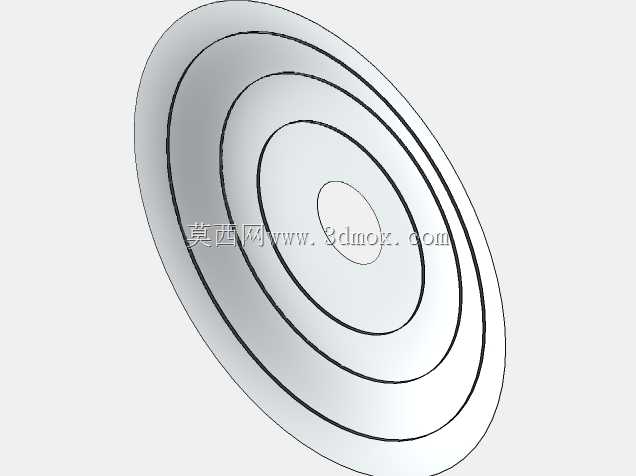

　　在功能设计上，这套装置没有集成复杂的储热、换热单元，保留了最核心的聚光集热功能，试验人员可以根据自身的测试需求灵活搭配后续的换热组件、储热组件或者用热终端，既可以测试水作为工质时的集热性能，也可以适配导热油等其他工质的高温集热测试，拓展性较强。聚光碟的反射面采用分块拼接的设计思路，单块反射片损坏后可以单独更换，不需要整体更换整个聚光碟，降低后期的使用维护成本，拼接位置的精度通过背部的定位卡扣保证，安装后整体曲面的形位偏差控制在允许范围内，不会出现明显的聚焦点偏移问题。

　　实际使用过程中，操作人员只需提前根据当日的太阳位置调整好聚光碟的俯仰角与方位角，待焦点对准集热腔体的进光口后，即可开启工质循环开始测试，装置本身没有复杂的电控结构，故障率低，适合长时间连续试验运行。集热腔体的进光口设置了石英玻璃封盖，既可以保证太阳辐射顺利进入腔体内部，又能阻挡外界风直接进入腔体造成热量流失，提升整体的集热效率，玻璃封盖采用快拆结构固定，表面积灰后可以快速拆卸擦拭，保证光线透过率不受影响。
