钻机泵活塞头衬套轴组合结构设计

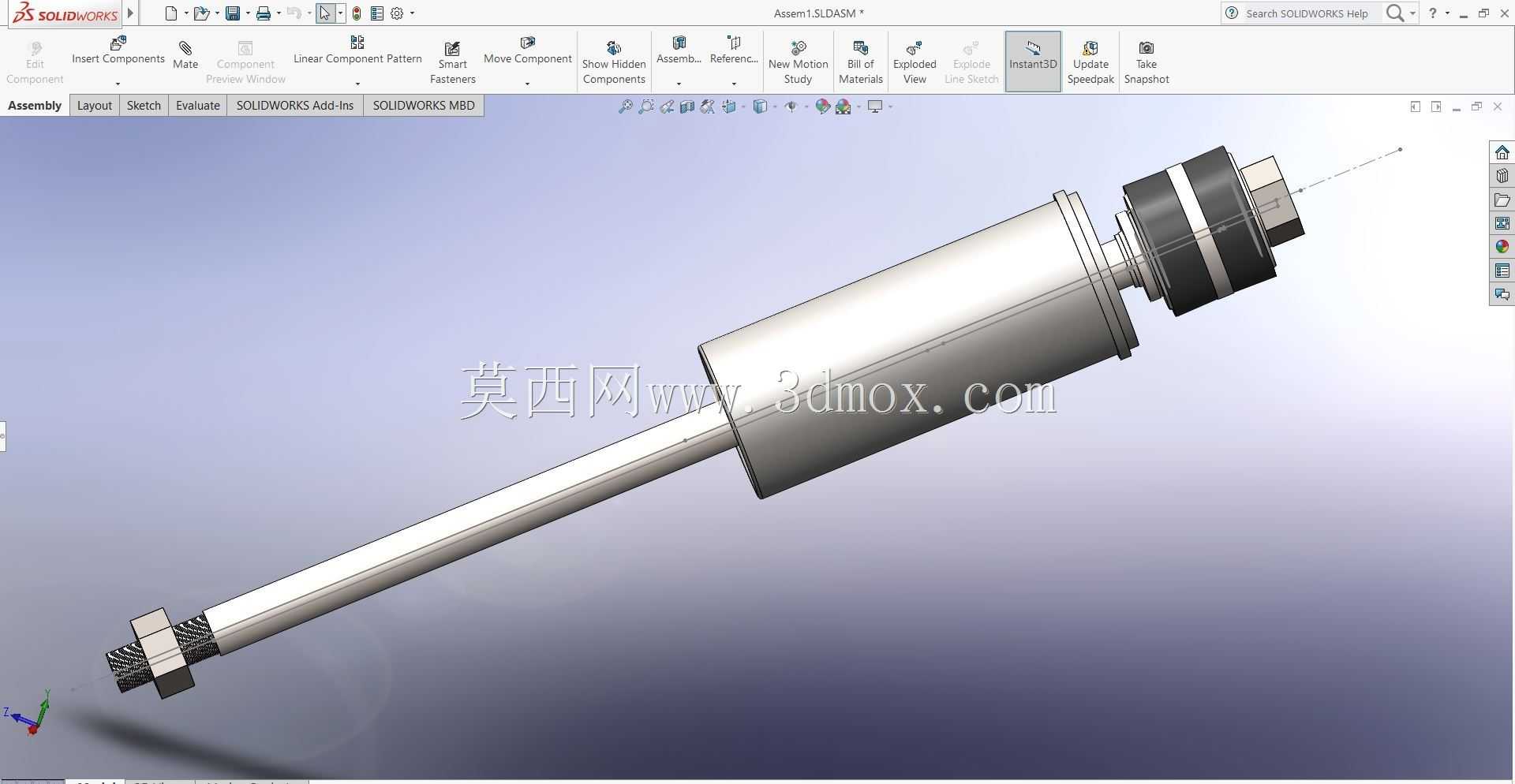

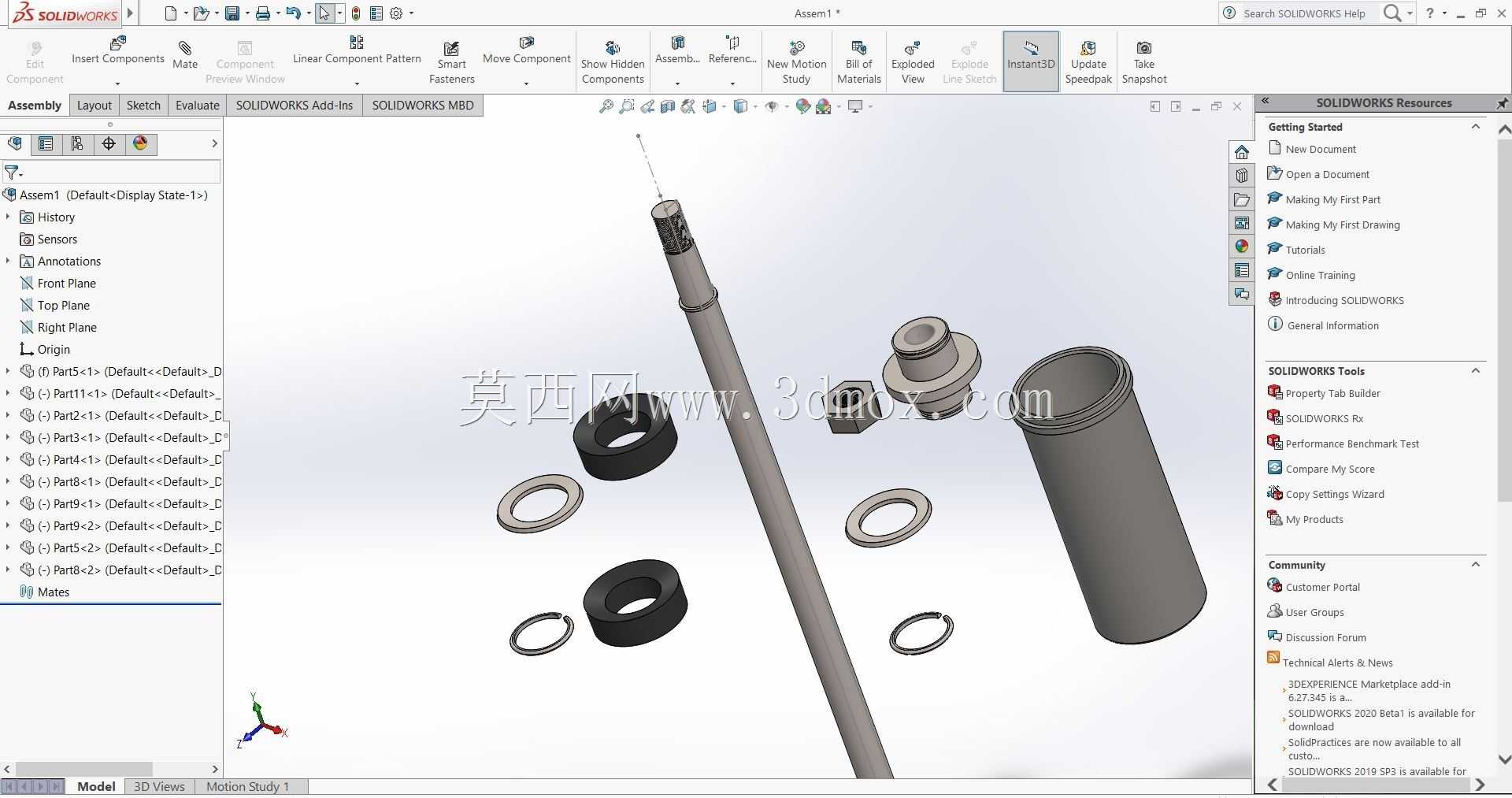

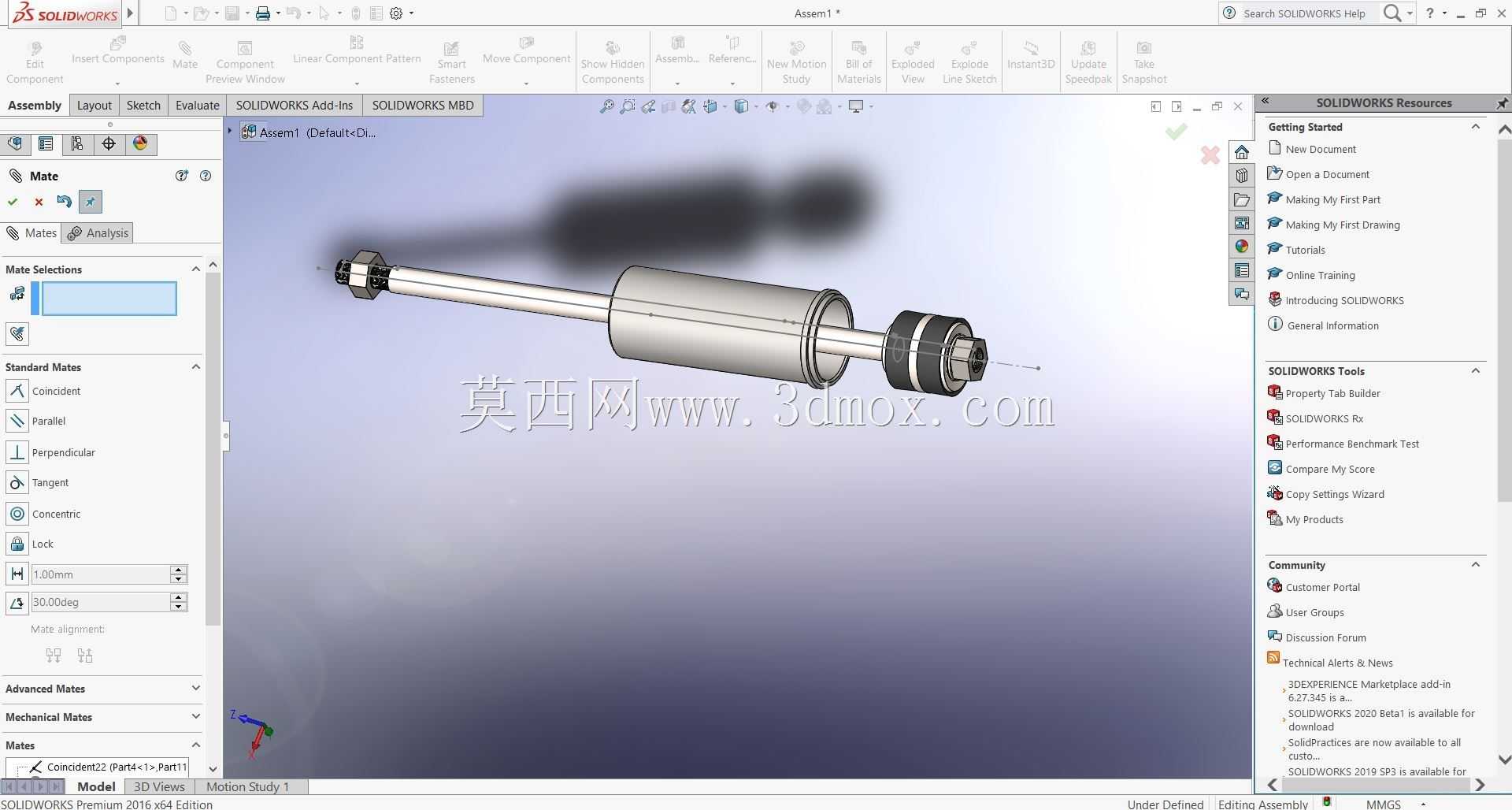

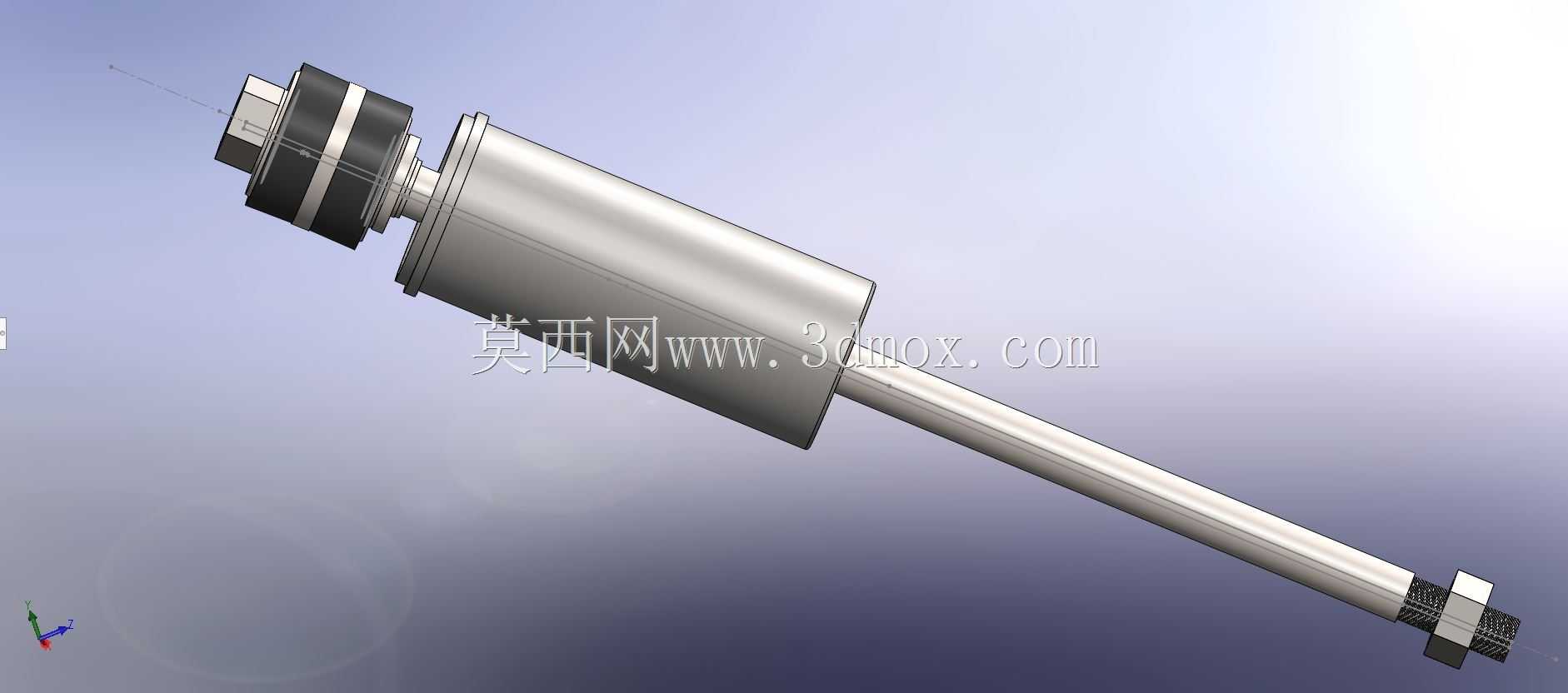

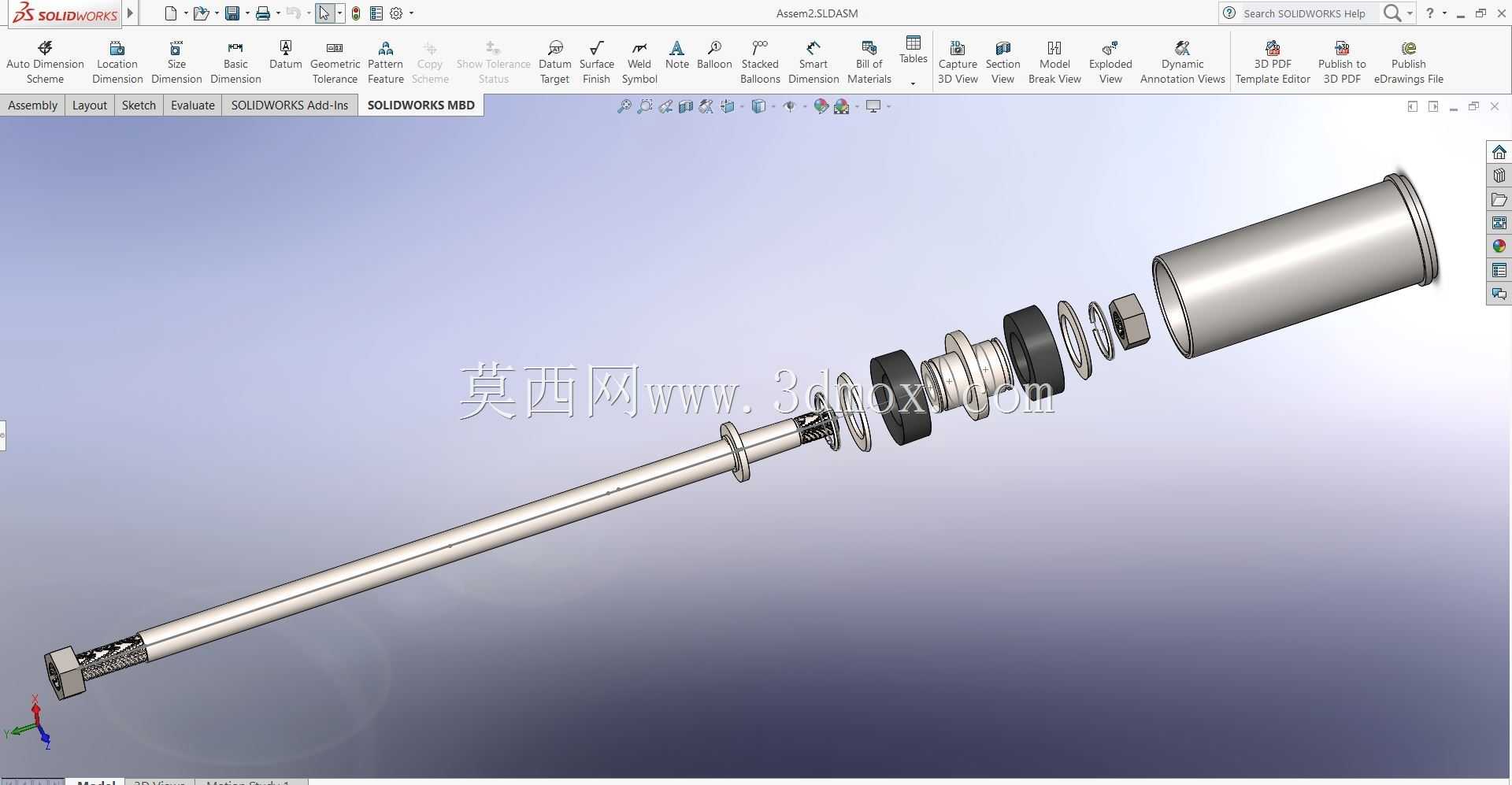

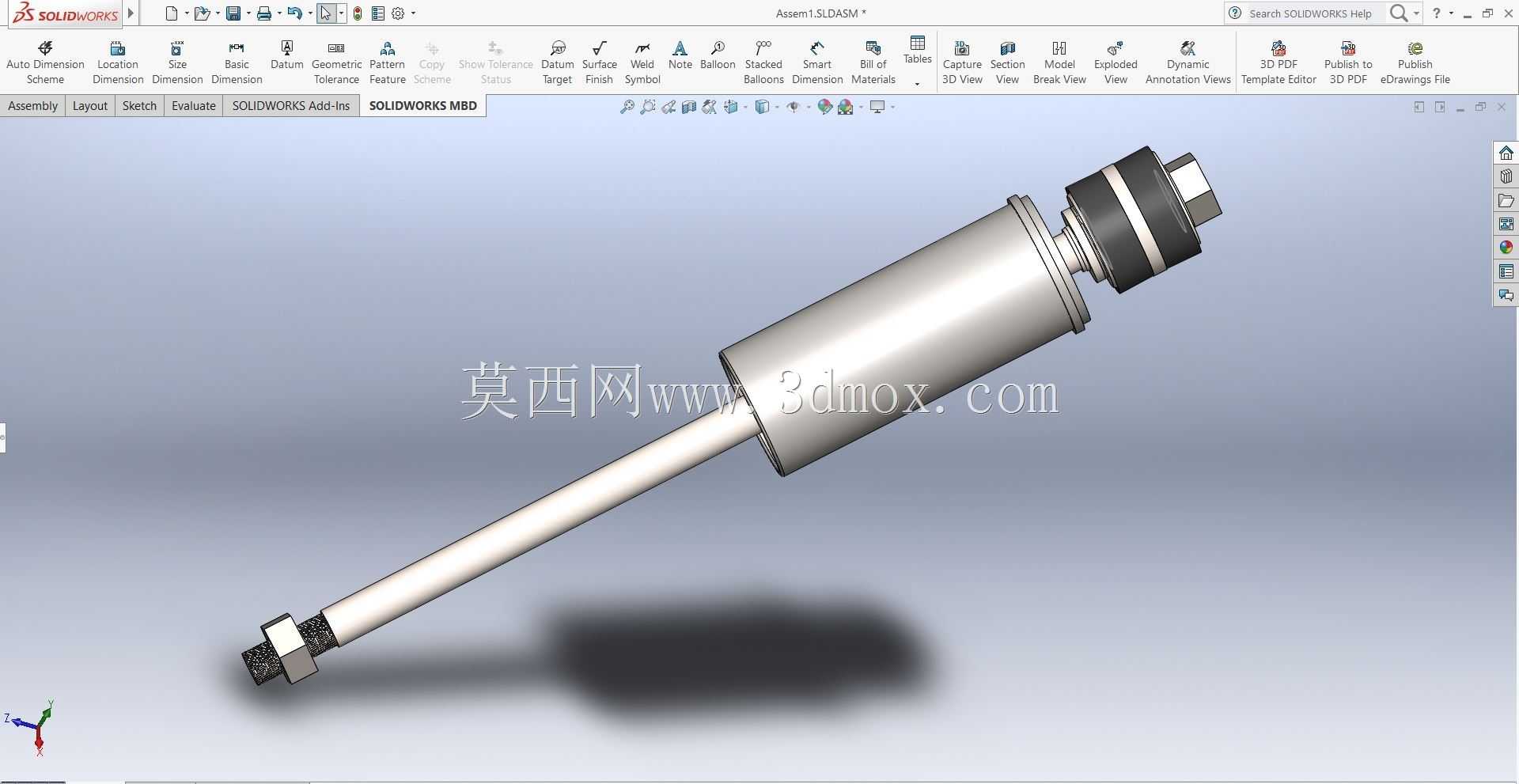

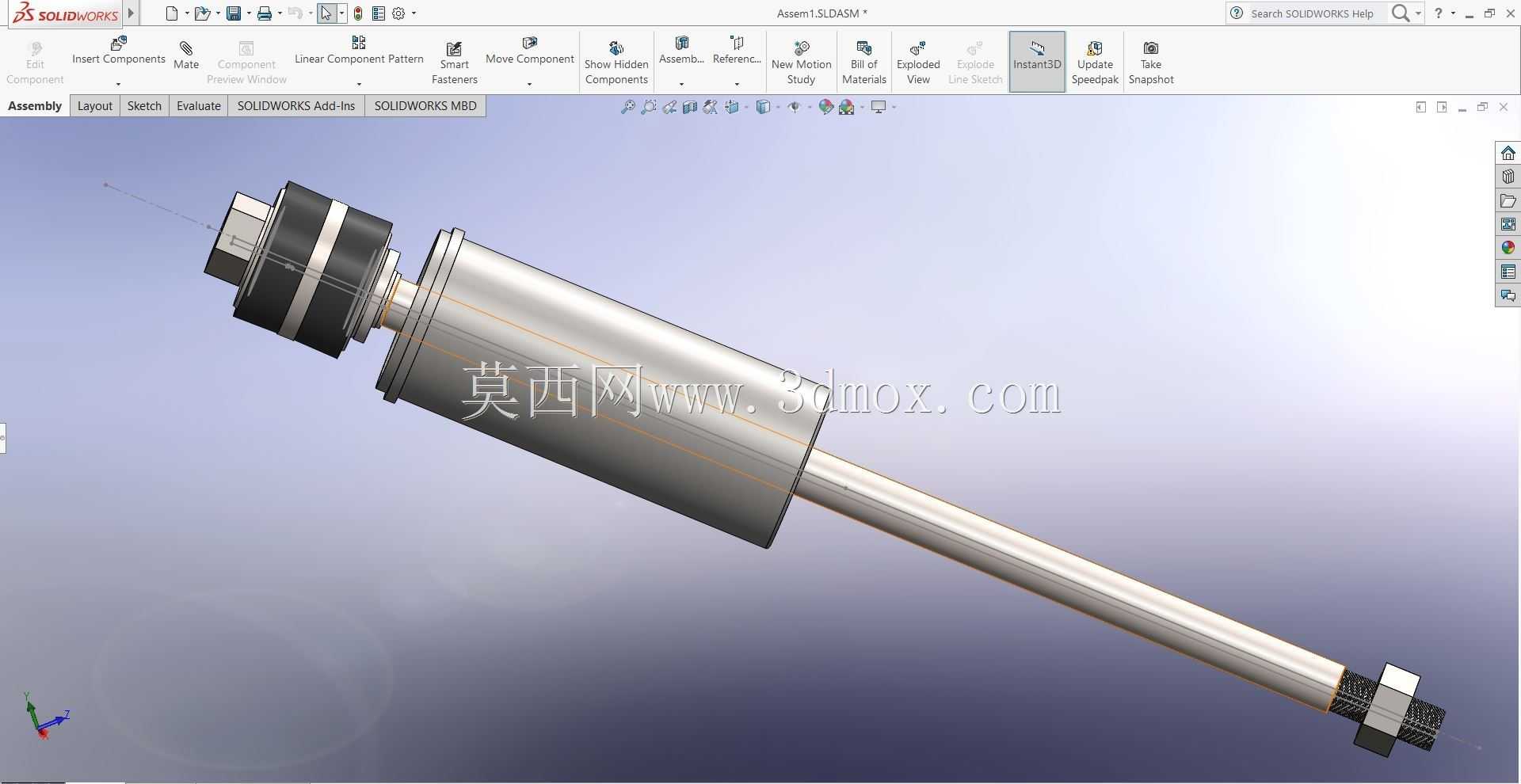

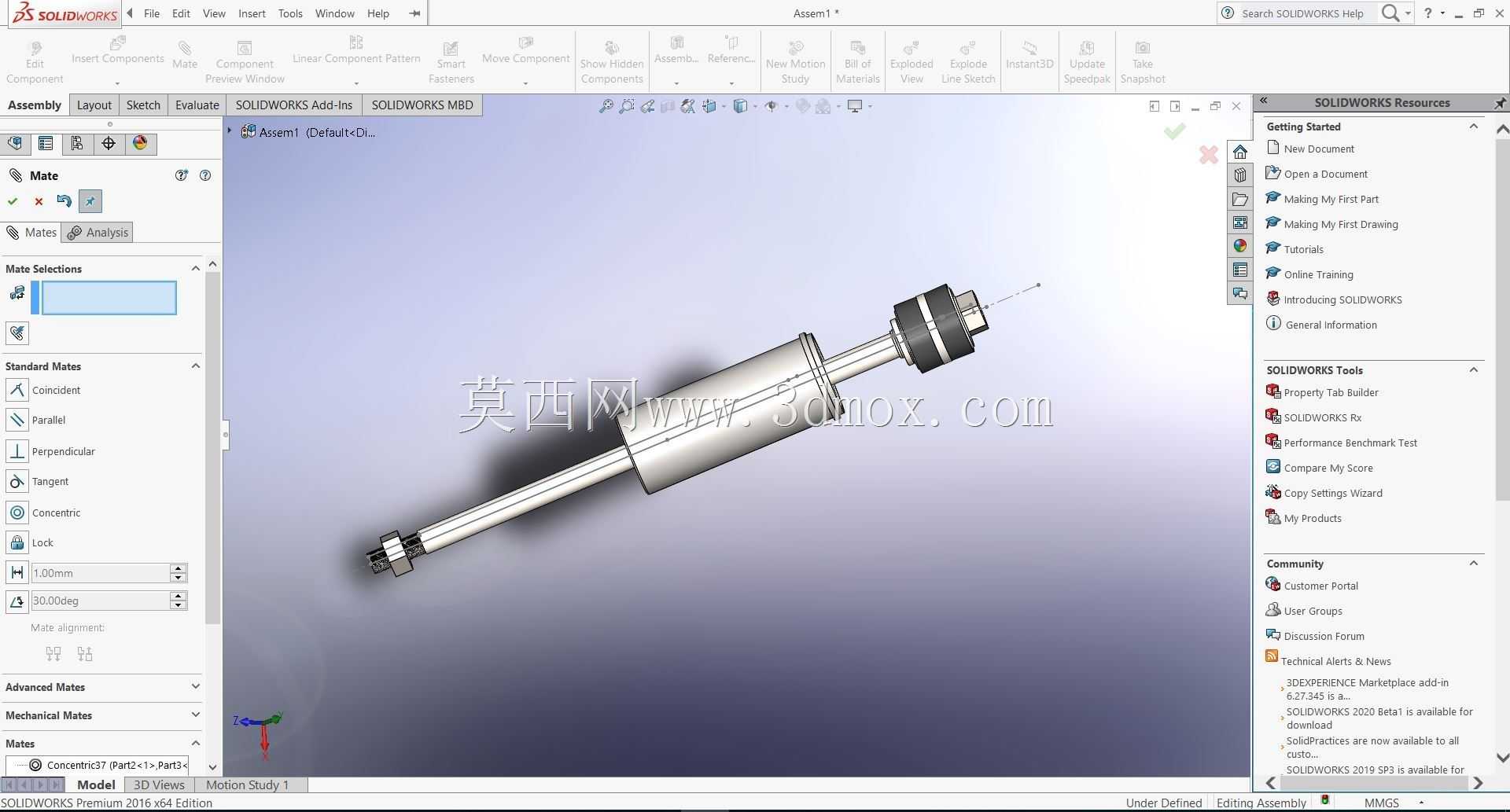

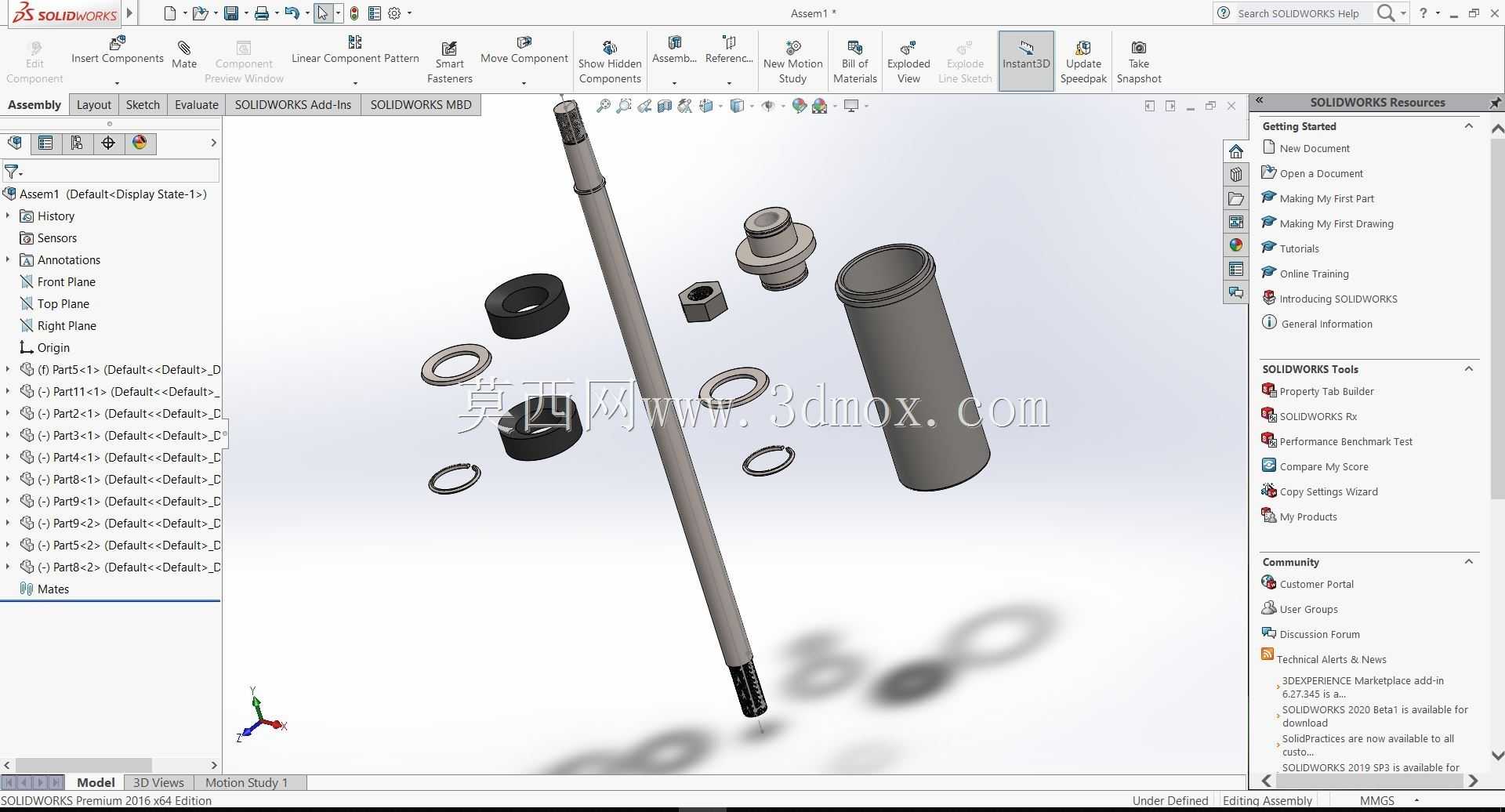

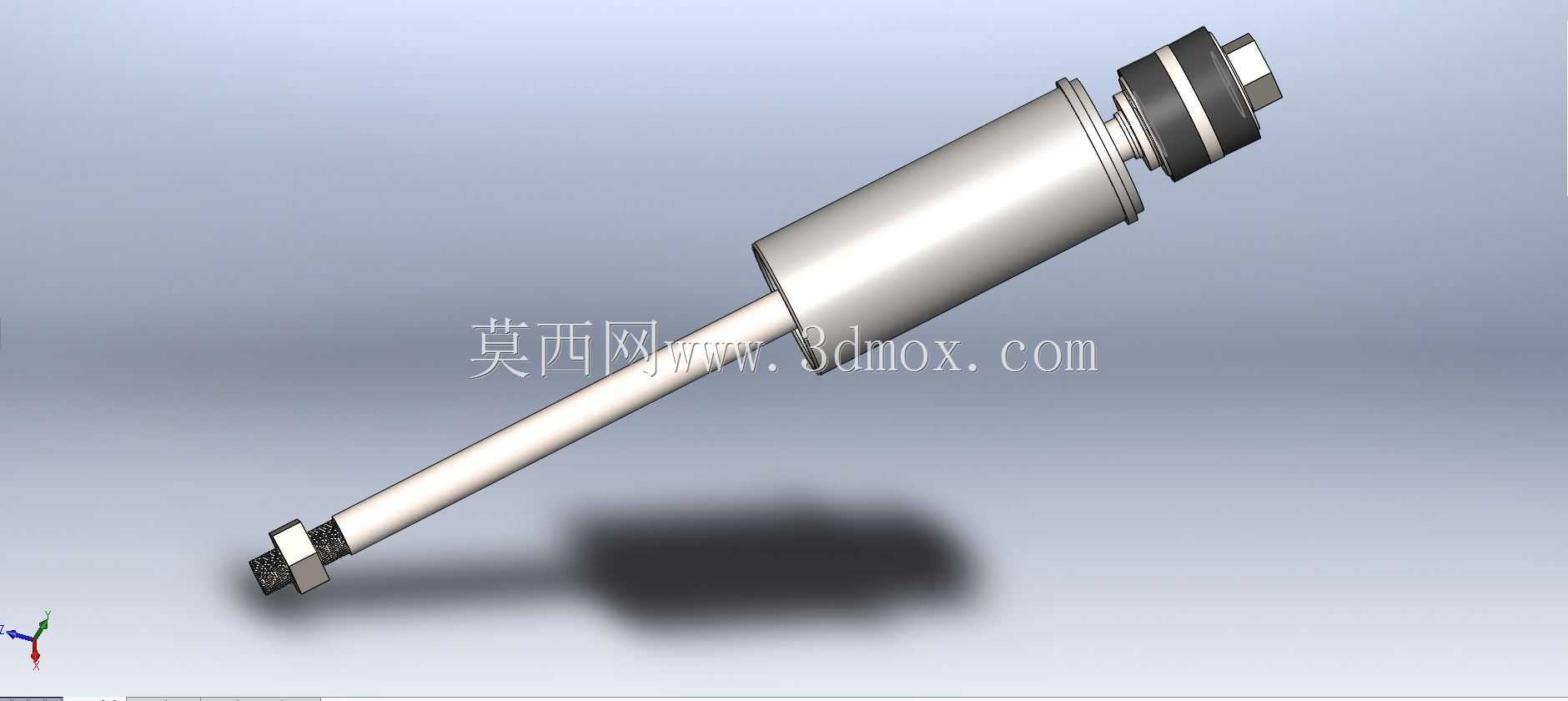

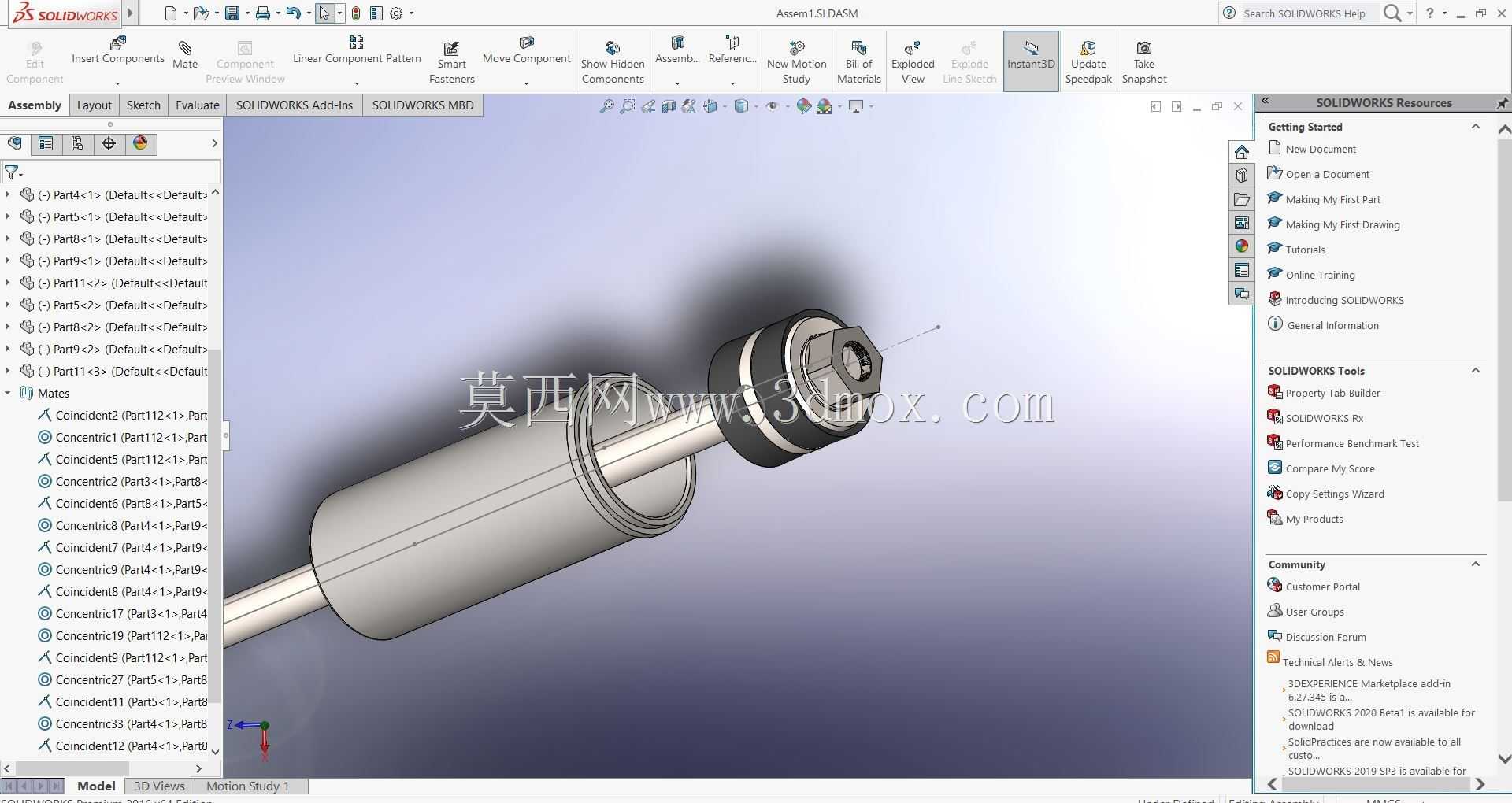

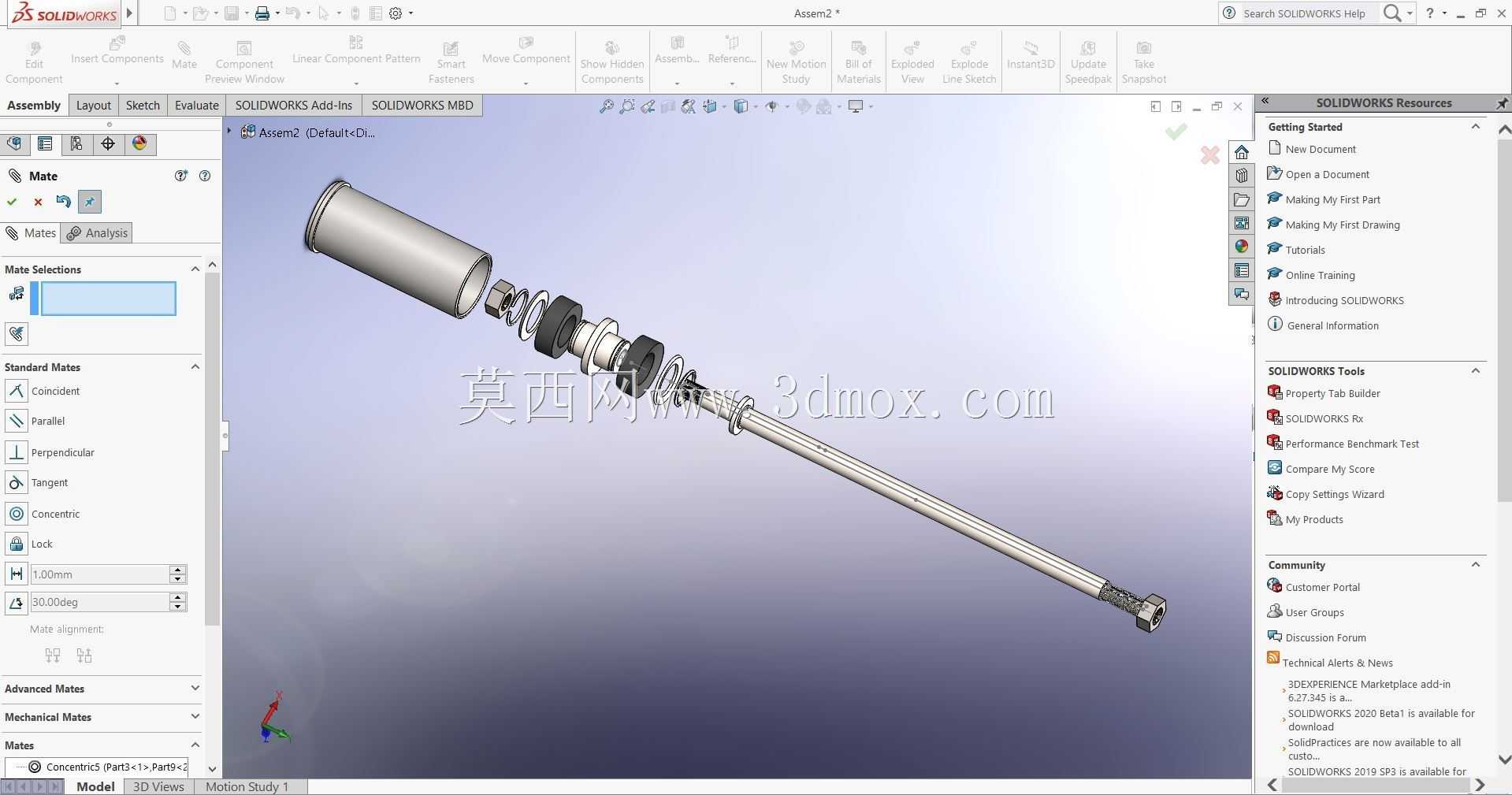

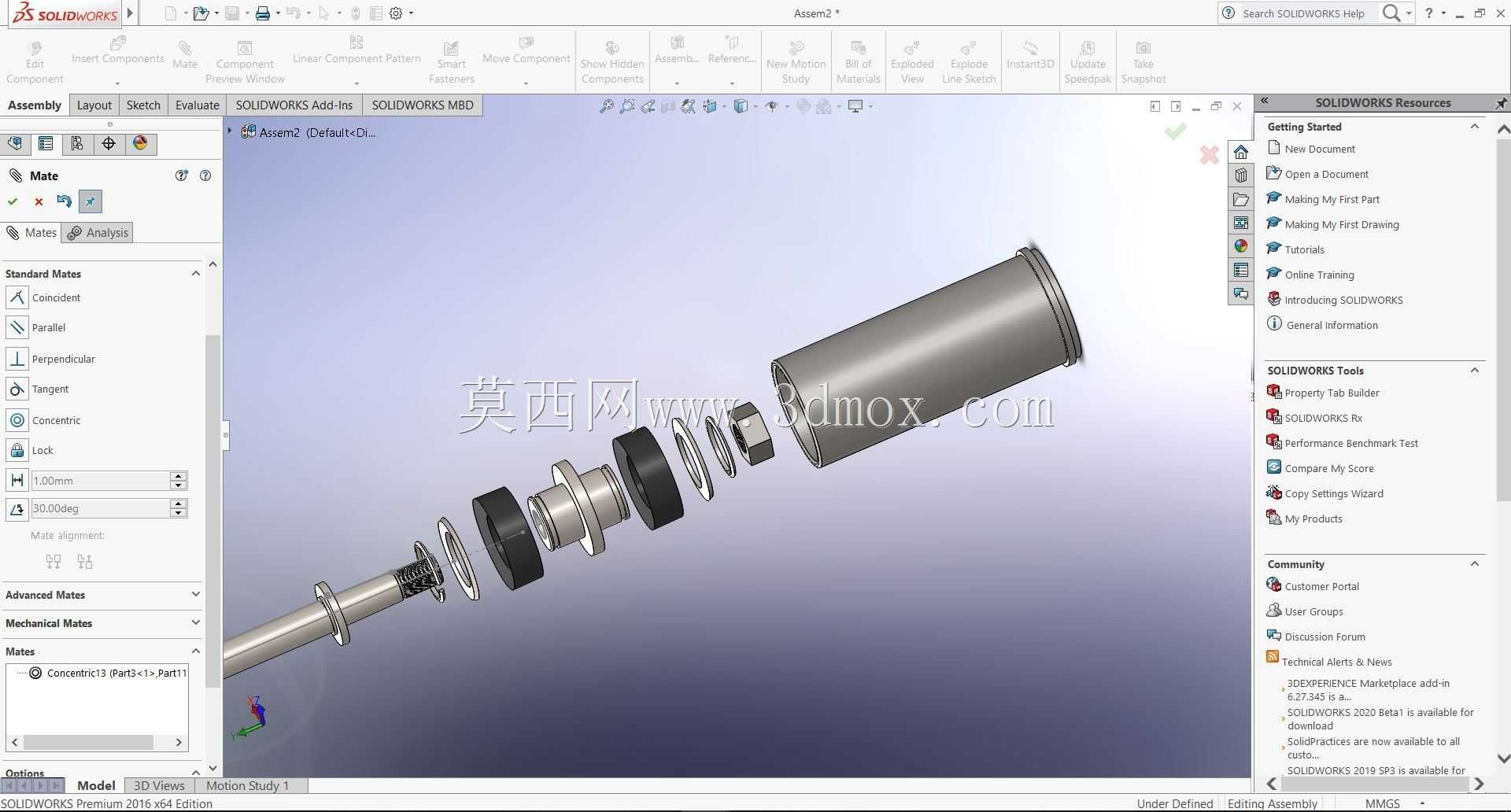

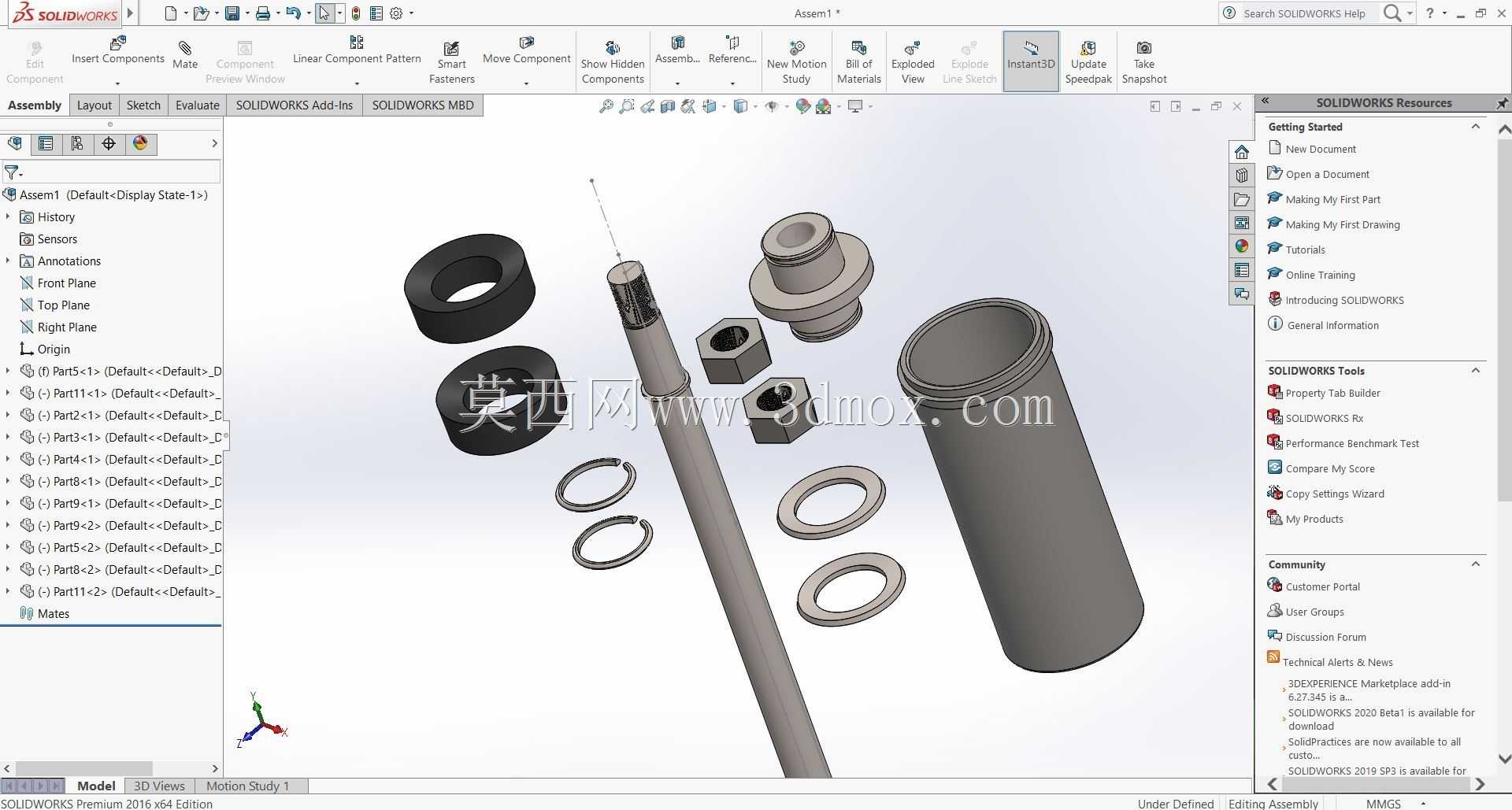

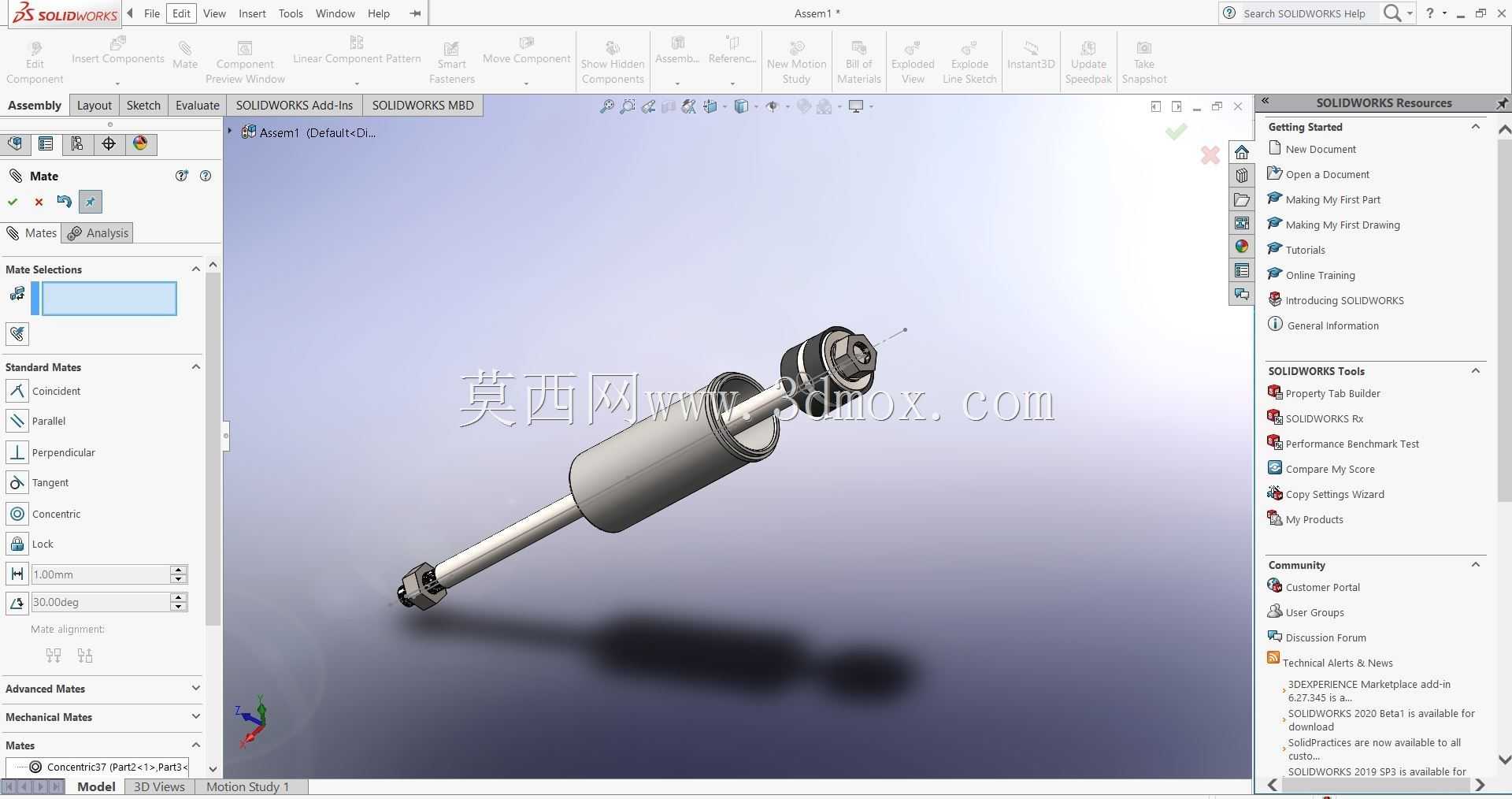

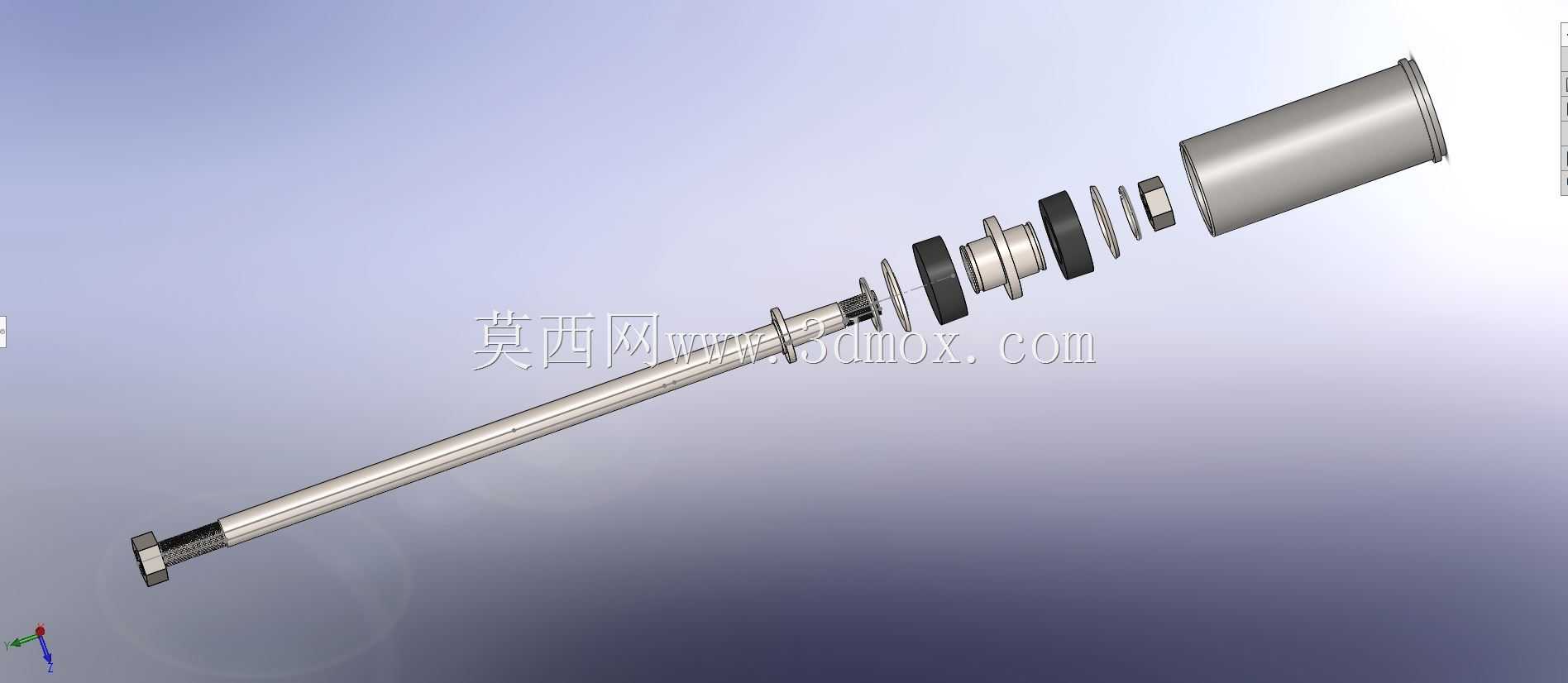

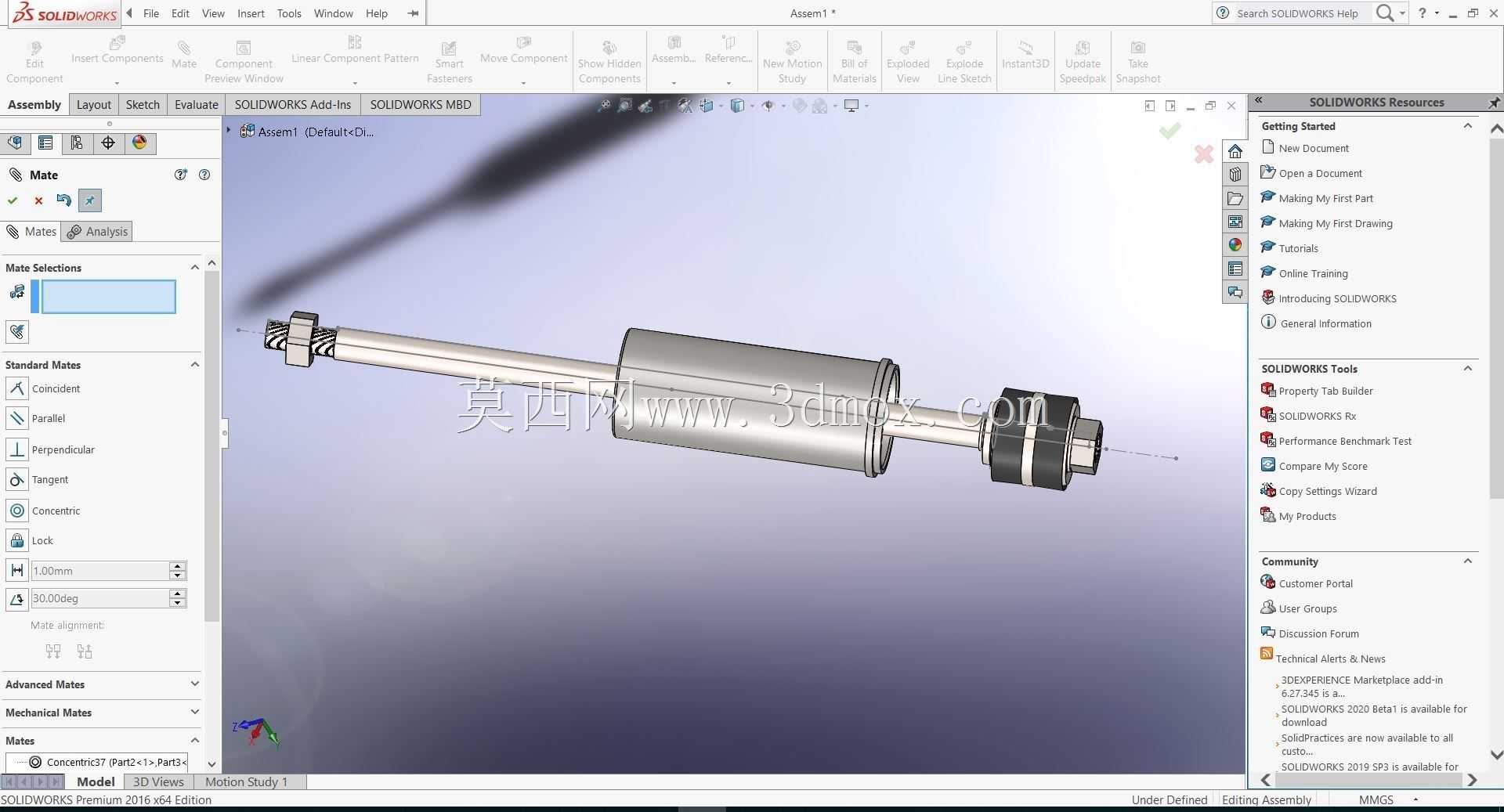

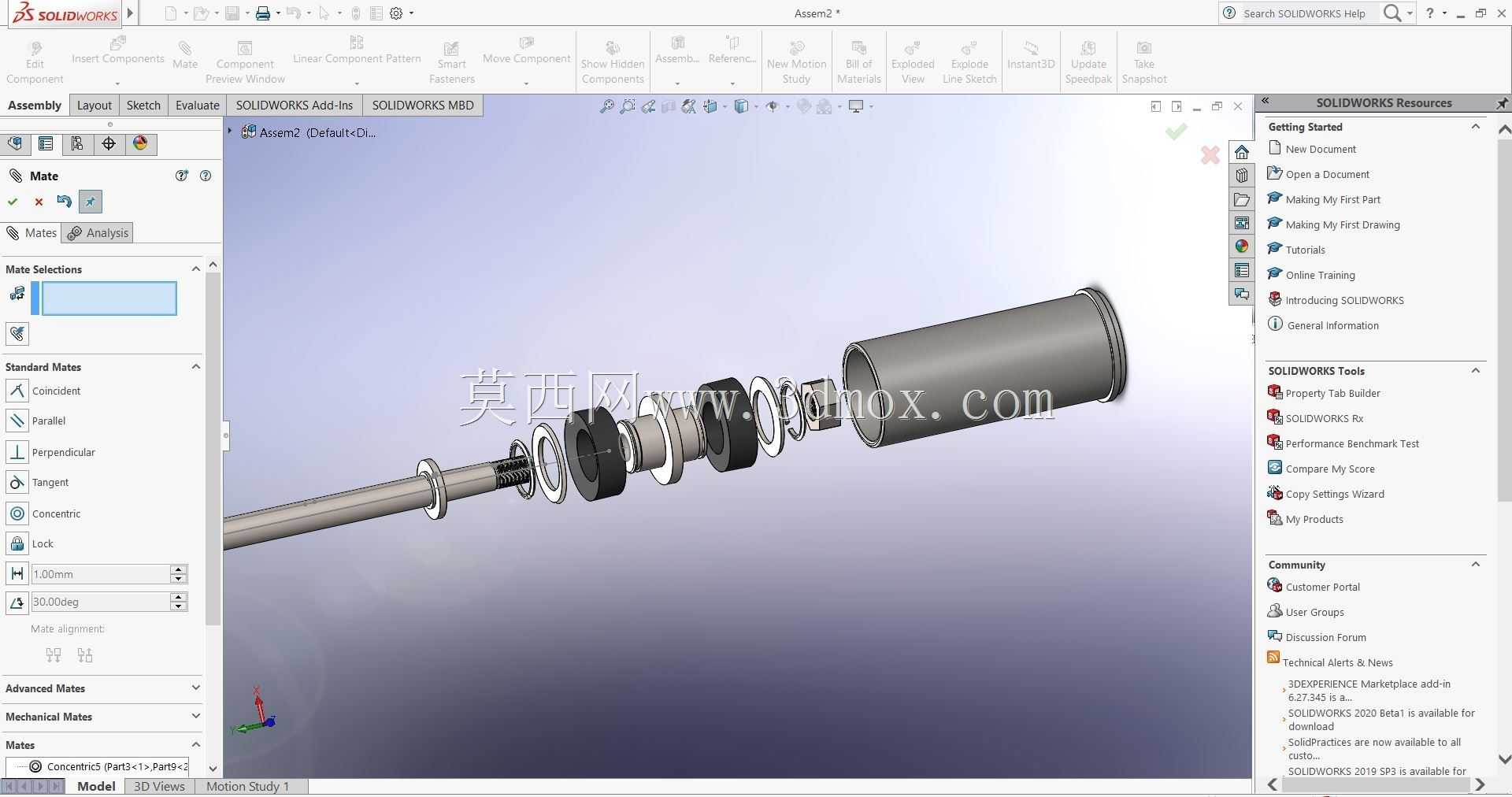

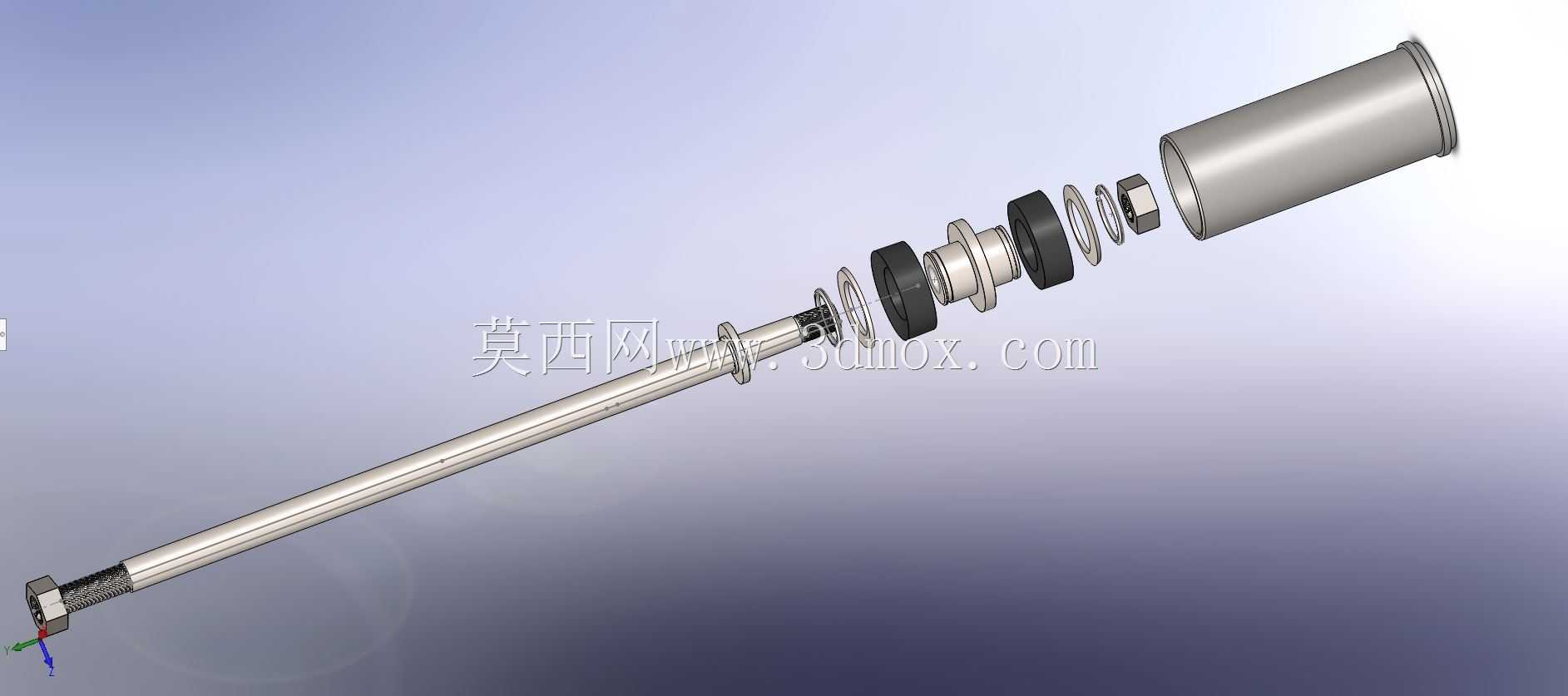

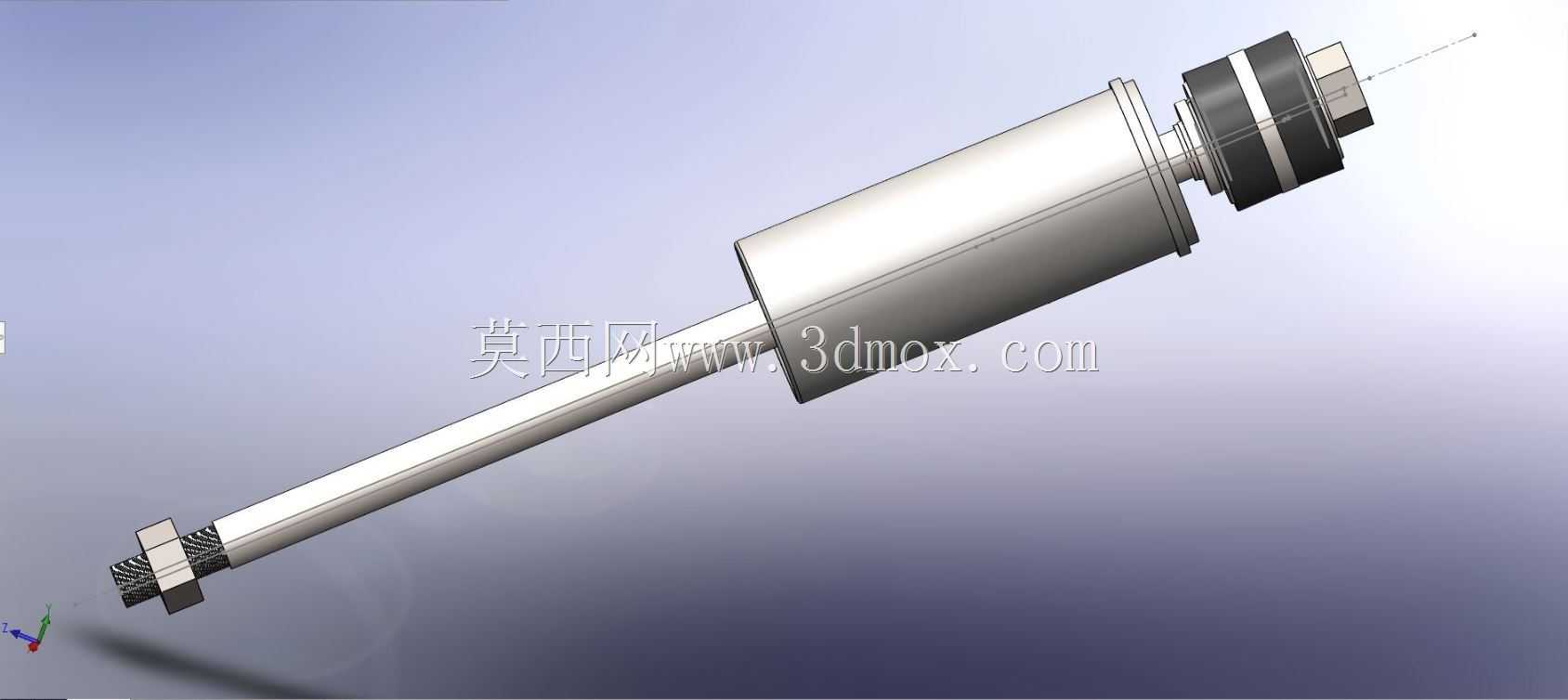

　　在油气开采、地质钻探、矿山凿岩等野外作业场景中，钻机泵作为整套钻探系统的核心动力输送单元，承担着向孔底输送高压冲洗介质、冷却钻具、携带岩屑返回地面的关键职能，其运行稳定性直接决定单孔作业的钻进效率与故障停钻时长。这套组合零件包含活塞头、衬套、同轴芯轴三个核心配合件，是钻机泵液力端的易损核心组件，直接参与高压腔室的容积变化过程，实现介质的吸入与加压排出动作。

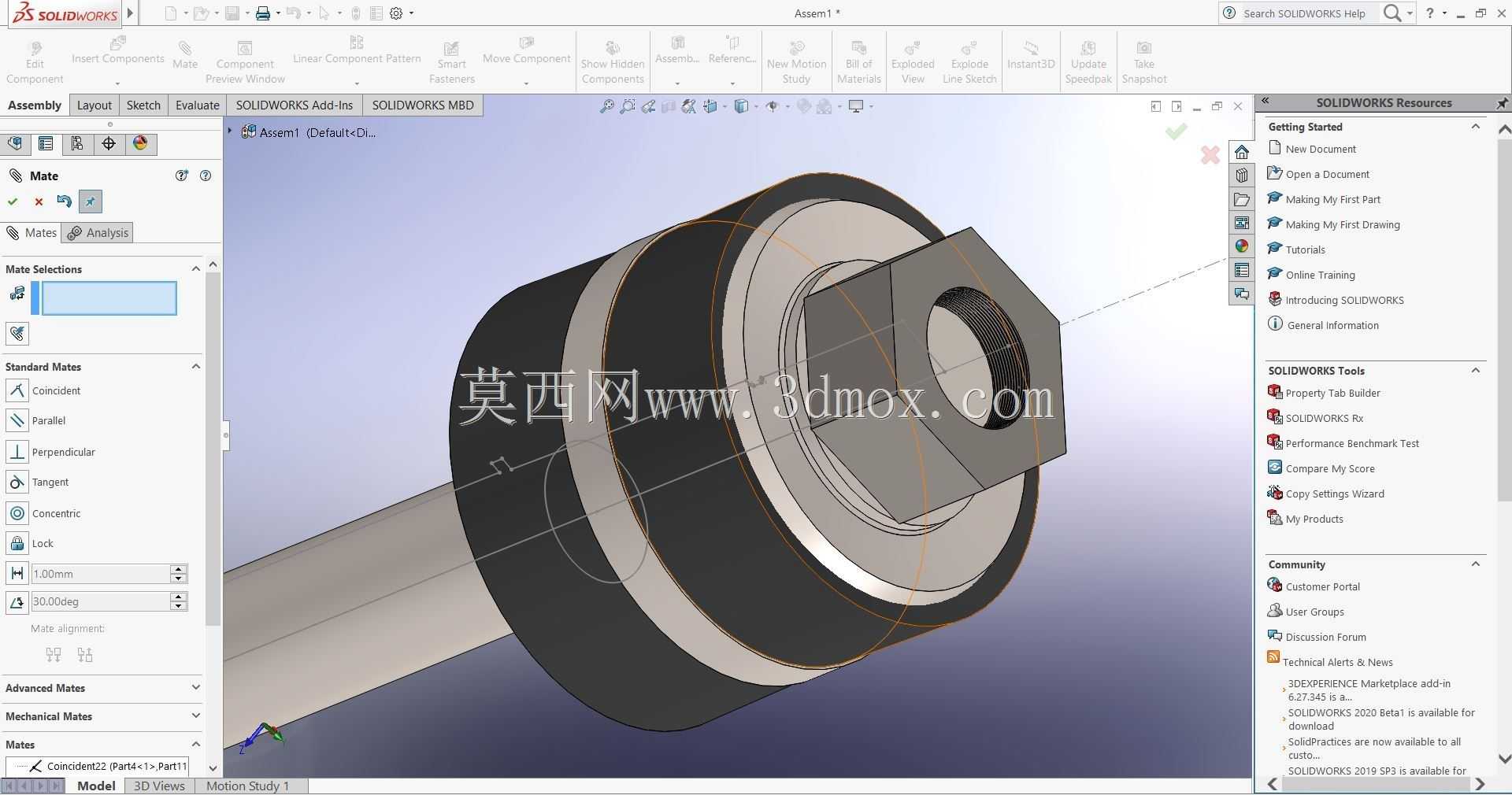

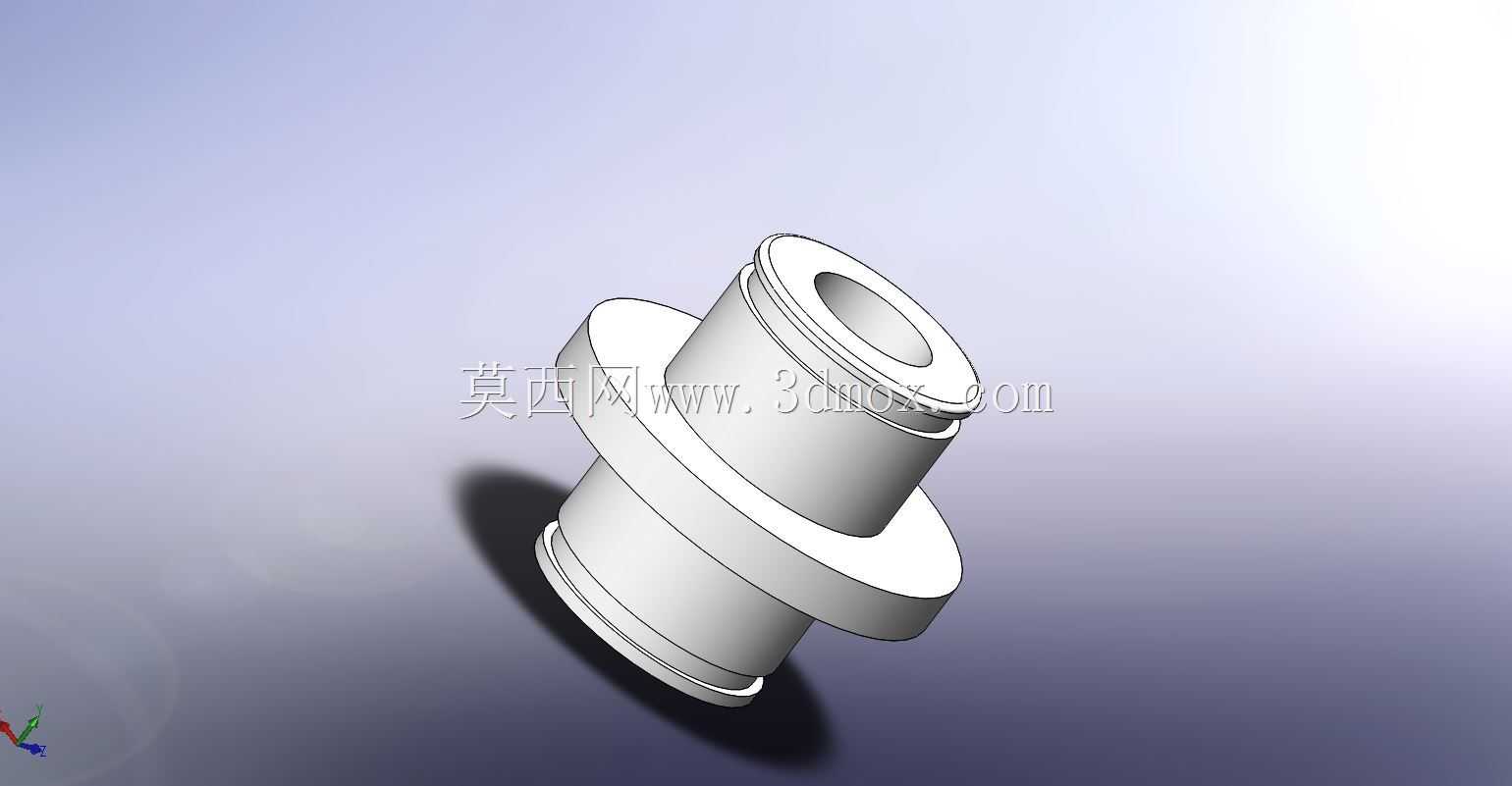

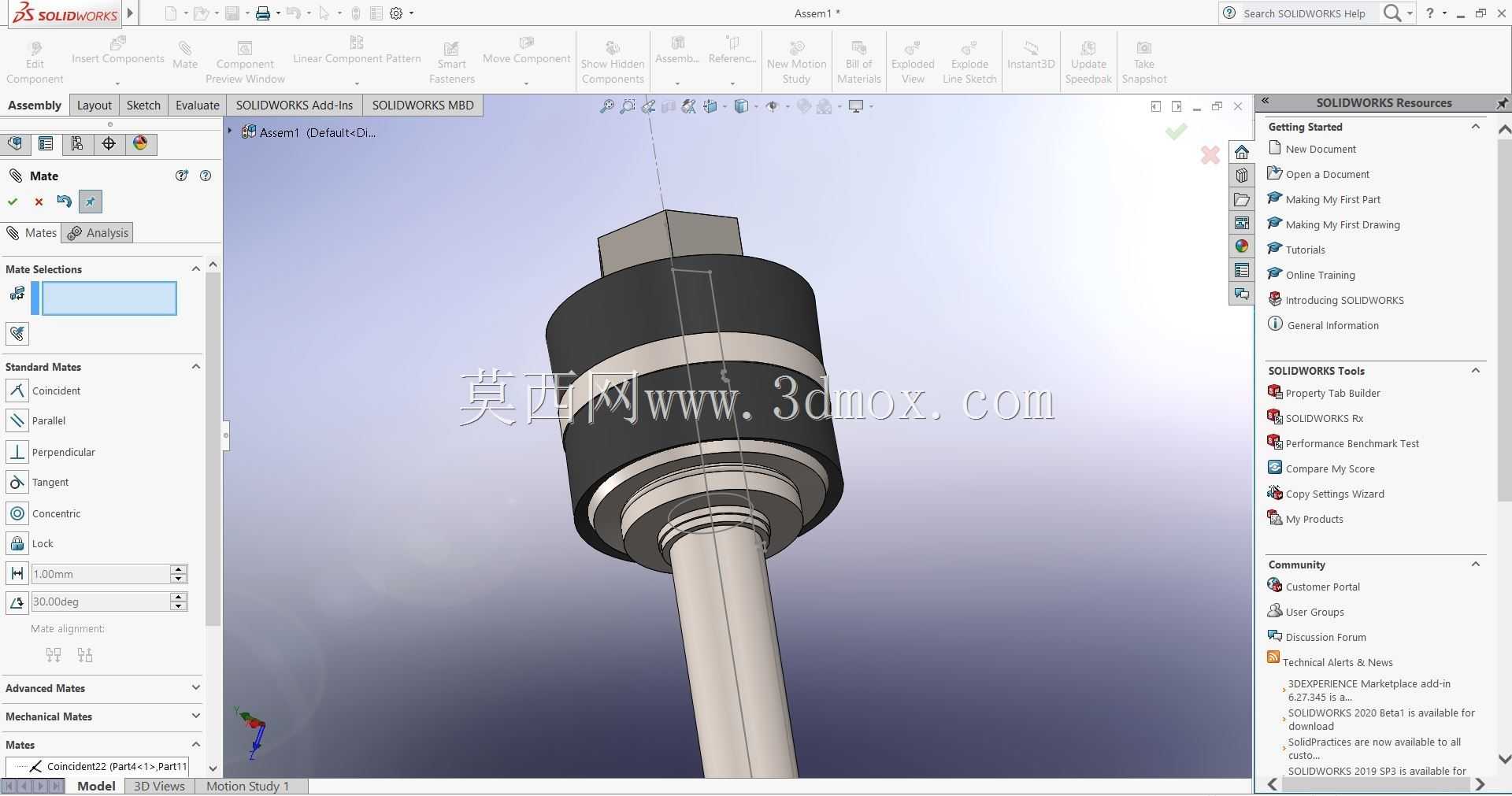

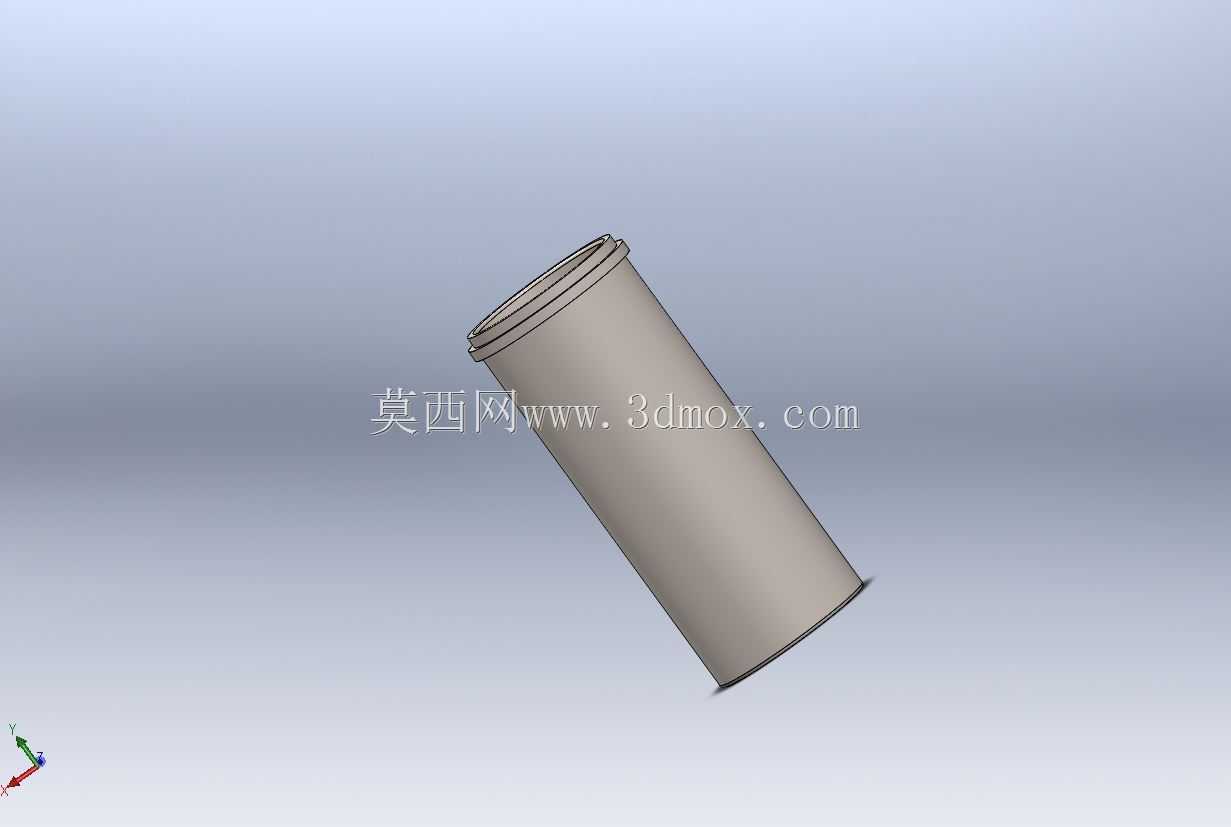

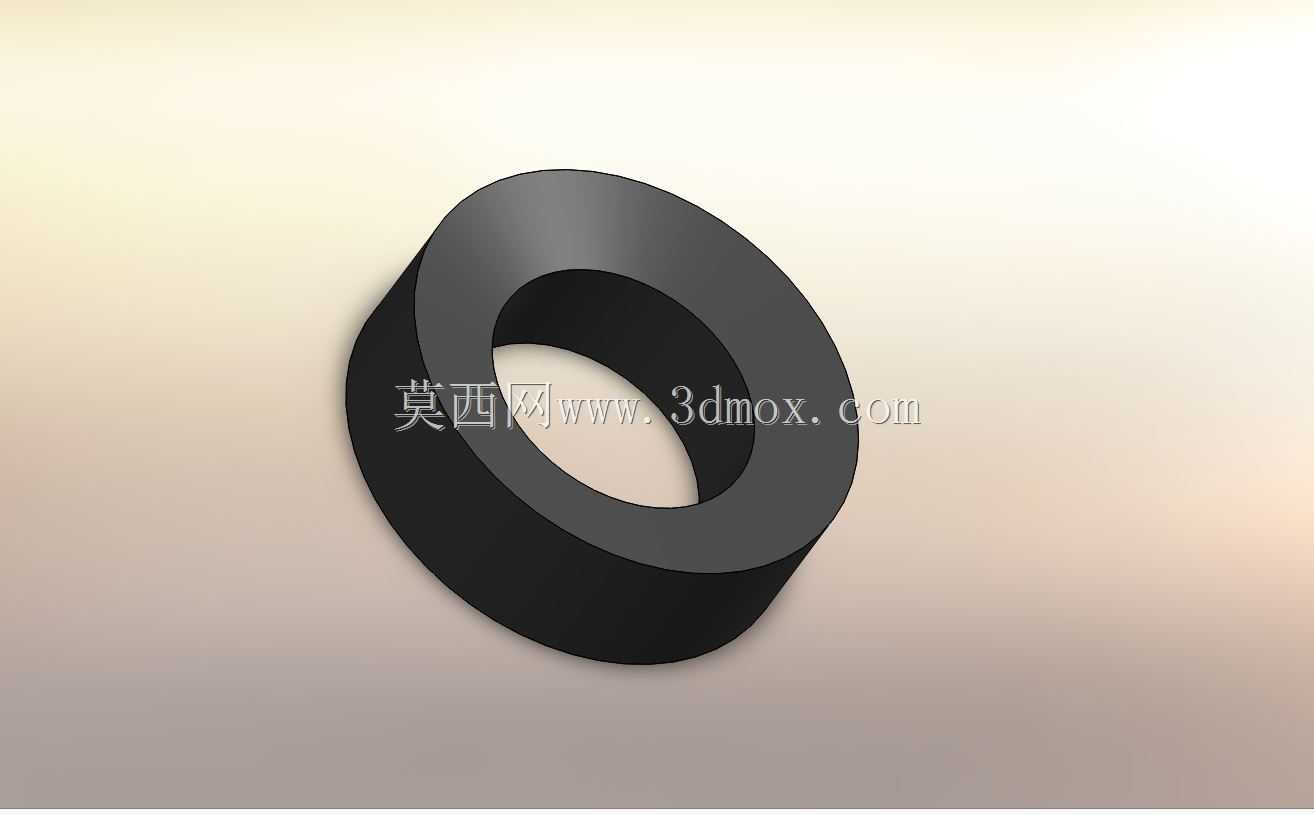

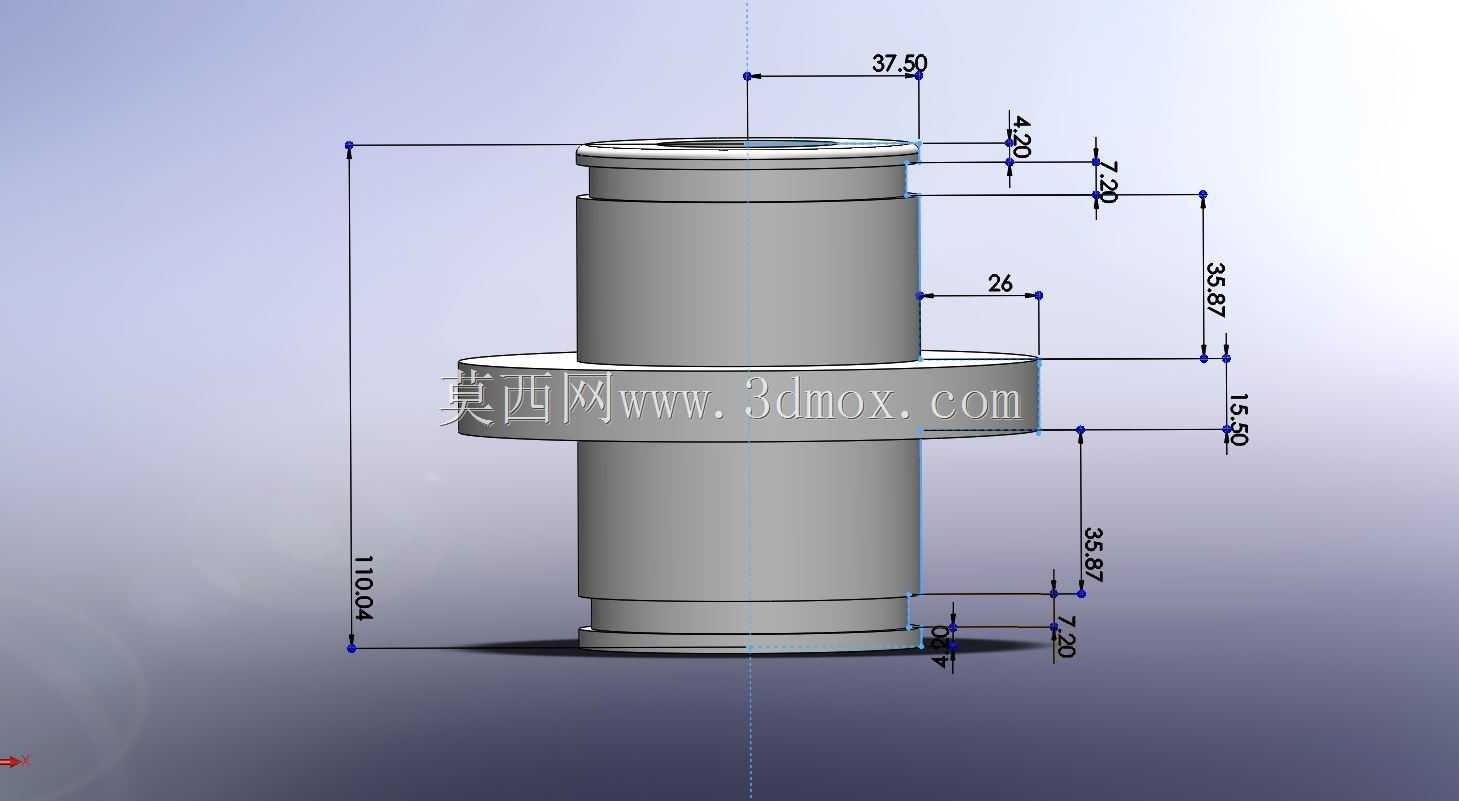

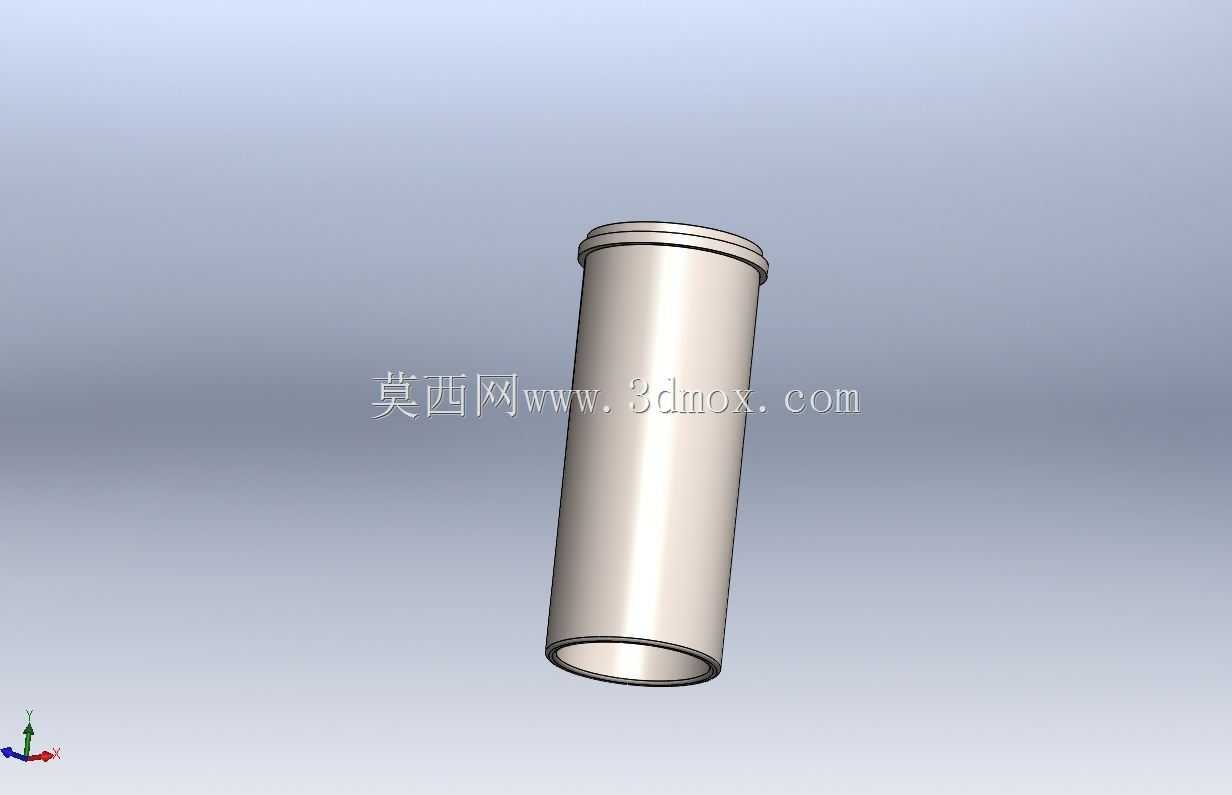

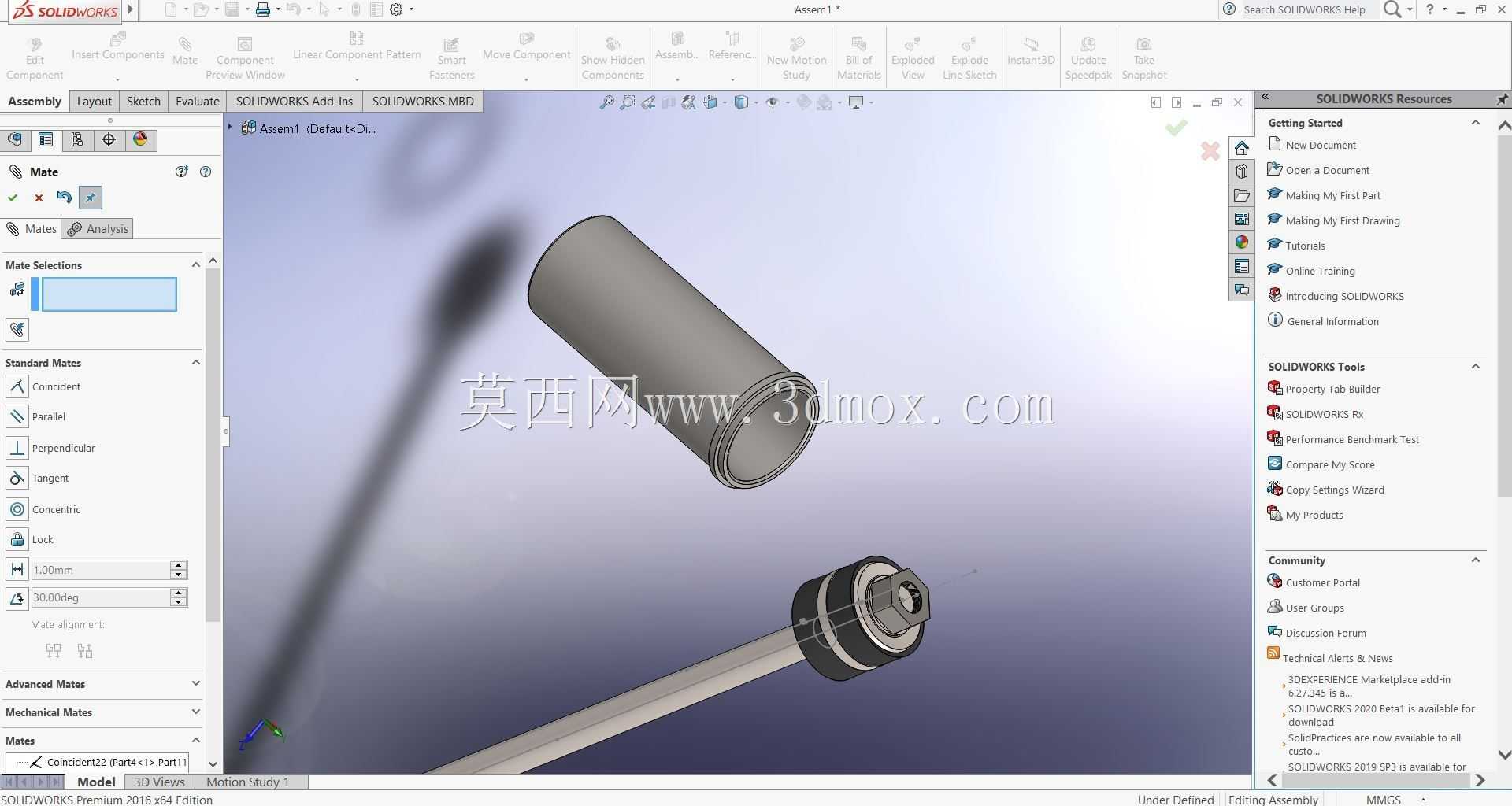

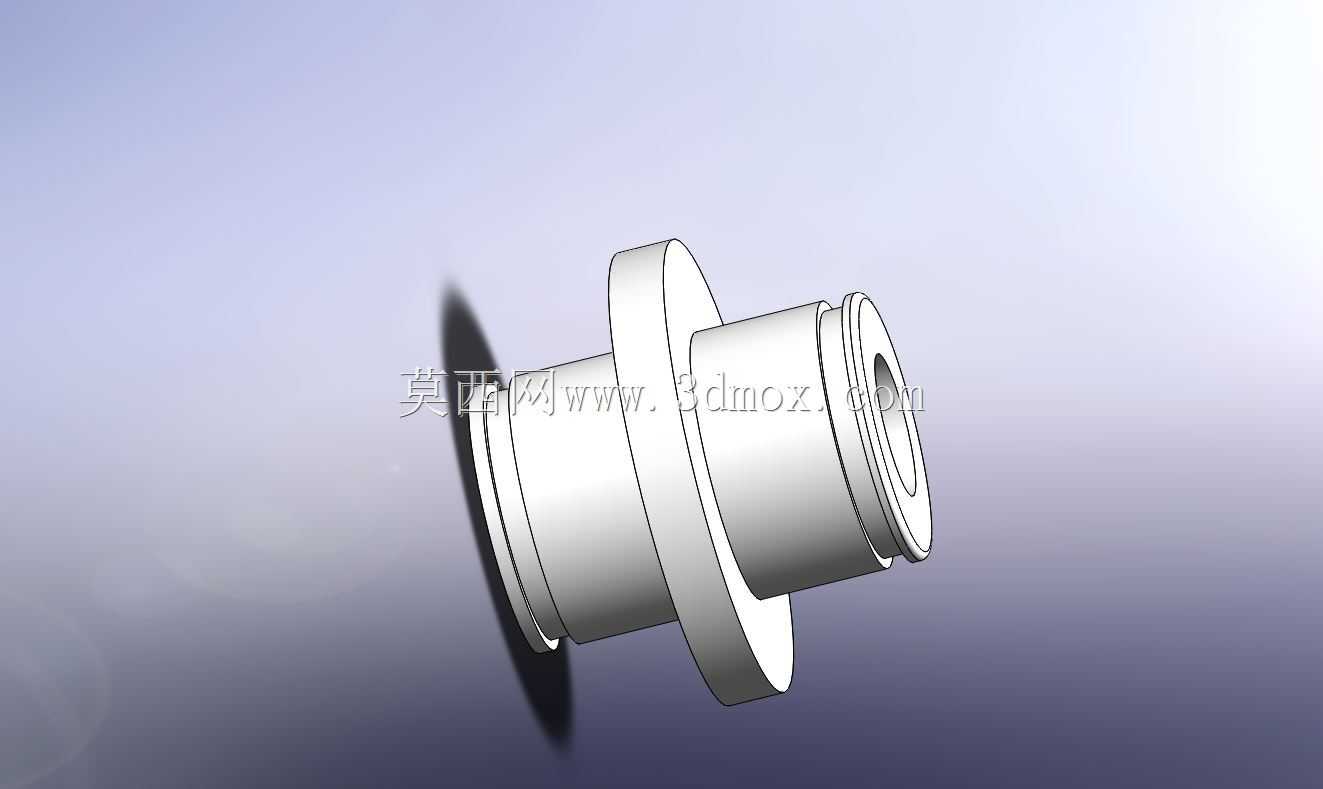

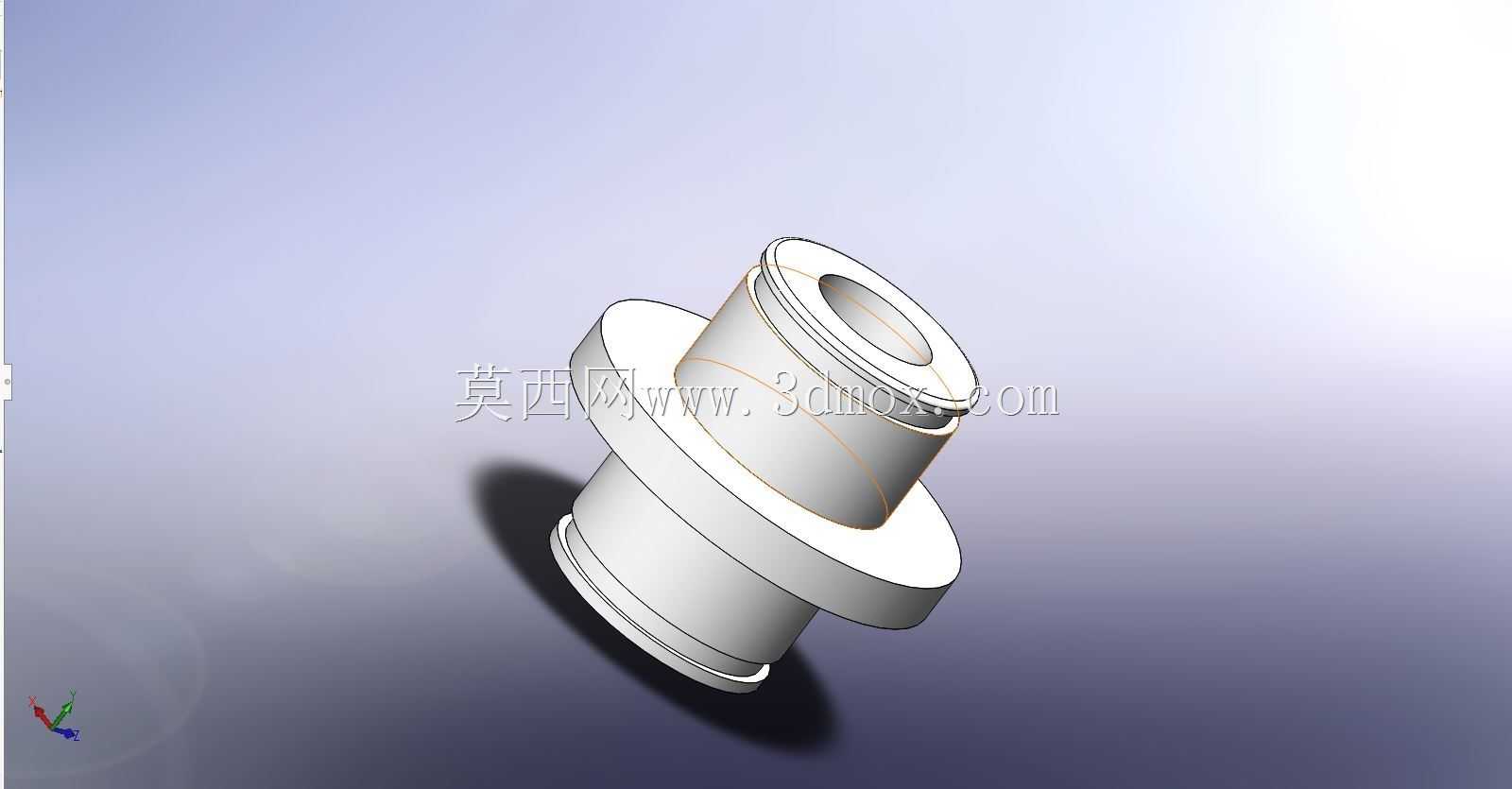

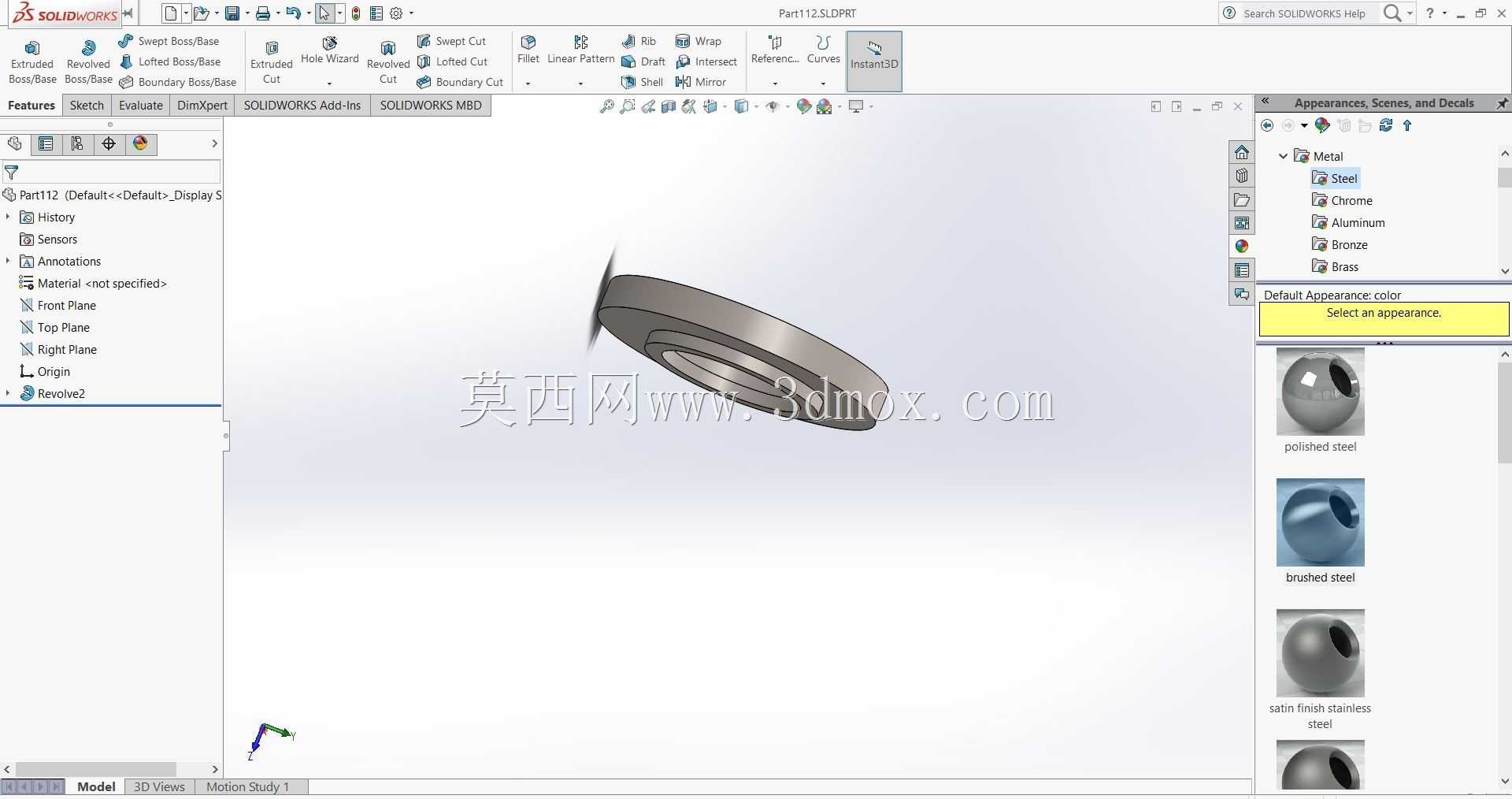

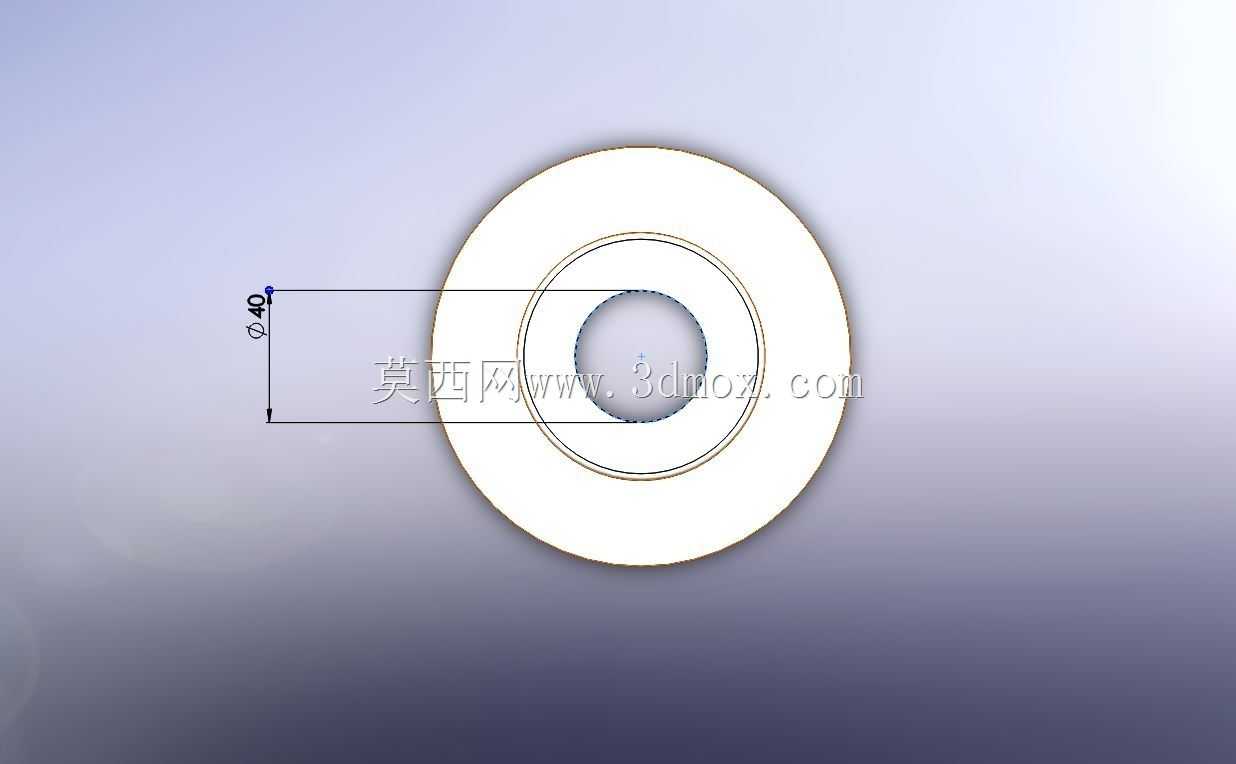

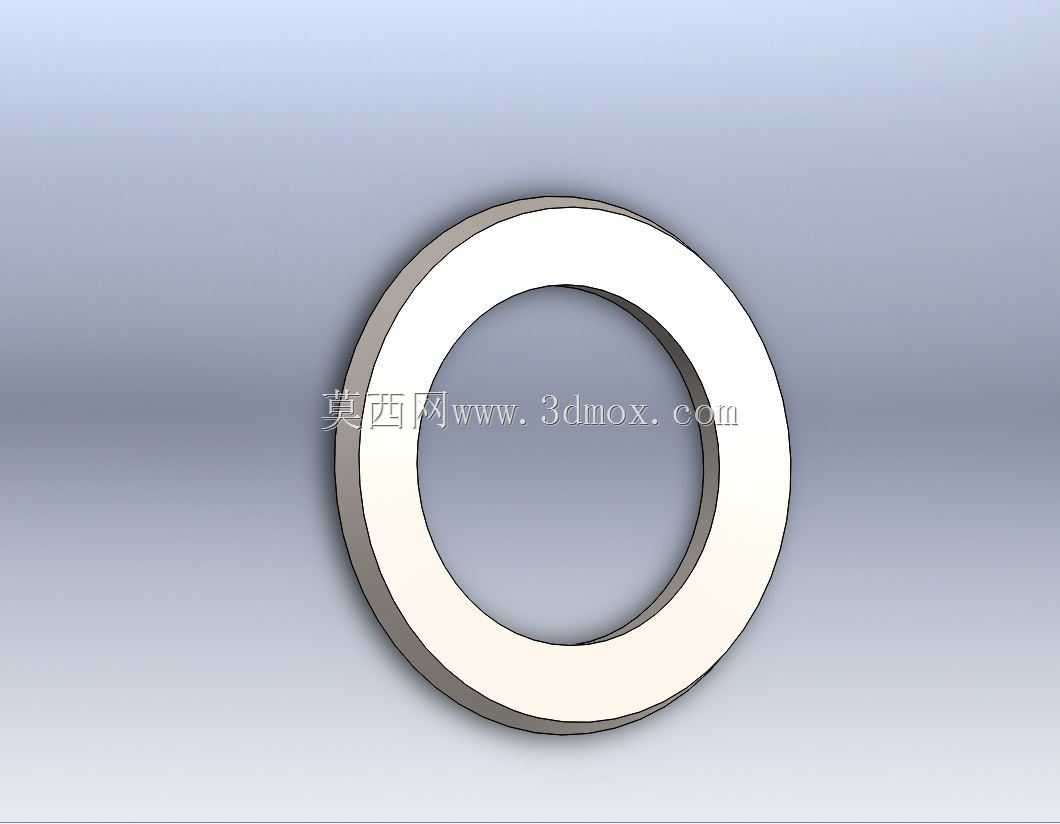

　　从实际工况适配角度出发，活塞头采用带双侧凸缘的阶梯轴式结构，中间环形凸缘作为密封件的安装定位基准，凸缘两侧的柱面分别与衬套内孔、泵腔内壁形成滑动配合面，工作过程中随芯轴做往复直线运动，通过改变腔室容积完成介质抽吸与压送。衬套作为嵌入泵缸体的耐磨支撑件，选用高耐磨合金材质加工，内孔表面做高精度珩磨处理，表面粗糙度控制在Ra0.8以内，既为活塞头往复运动提供精准导向，又避免活塞头直接与缸体内壁摩擦造成缸体不可逆磨损，衬套外径与缸体安装孔采用H7/p6过盈配合，安装后通过端面止口定位，防止高压工况下衬套出现轴向窜动。

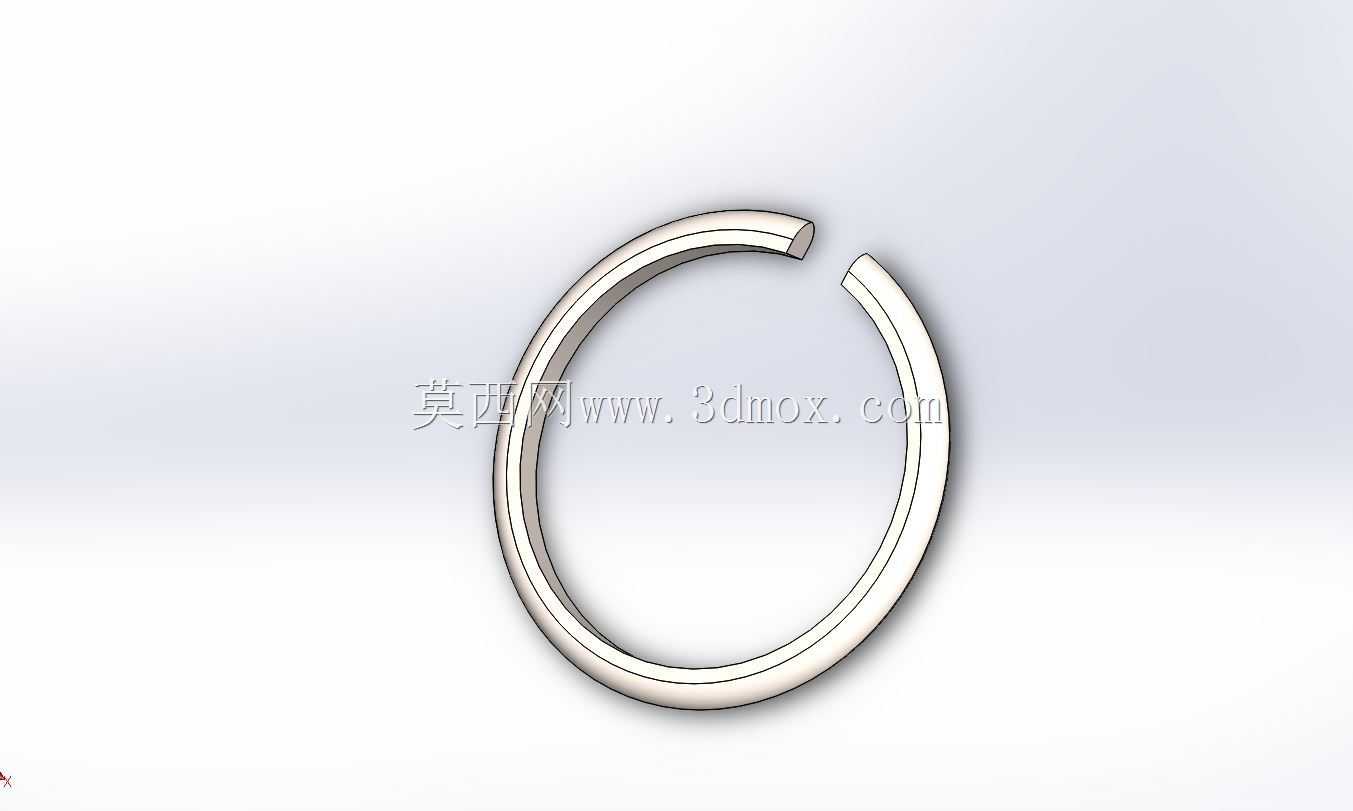

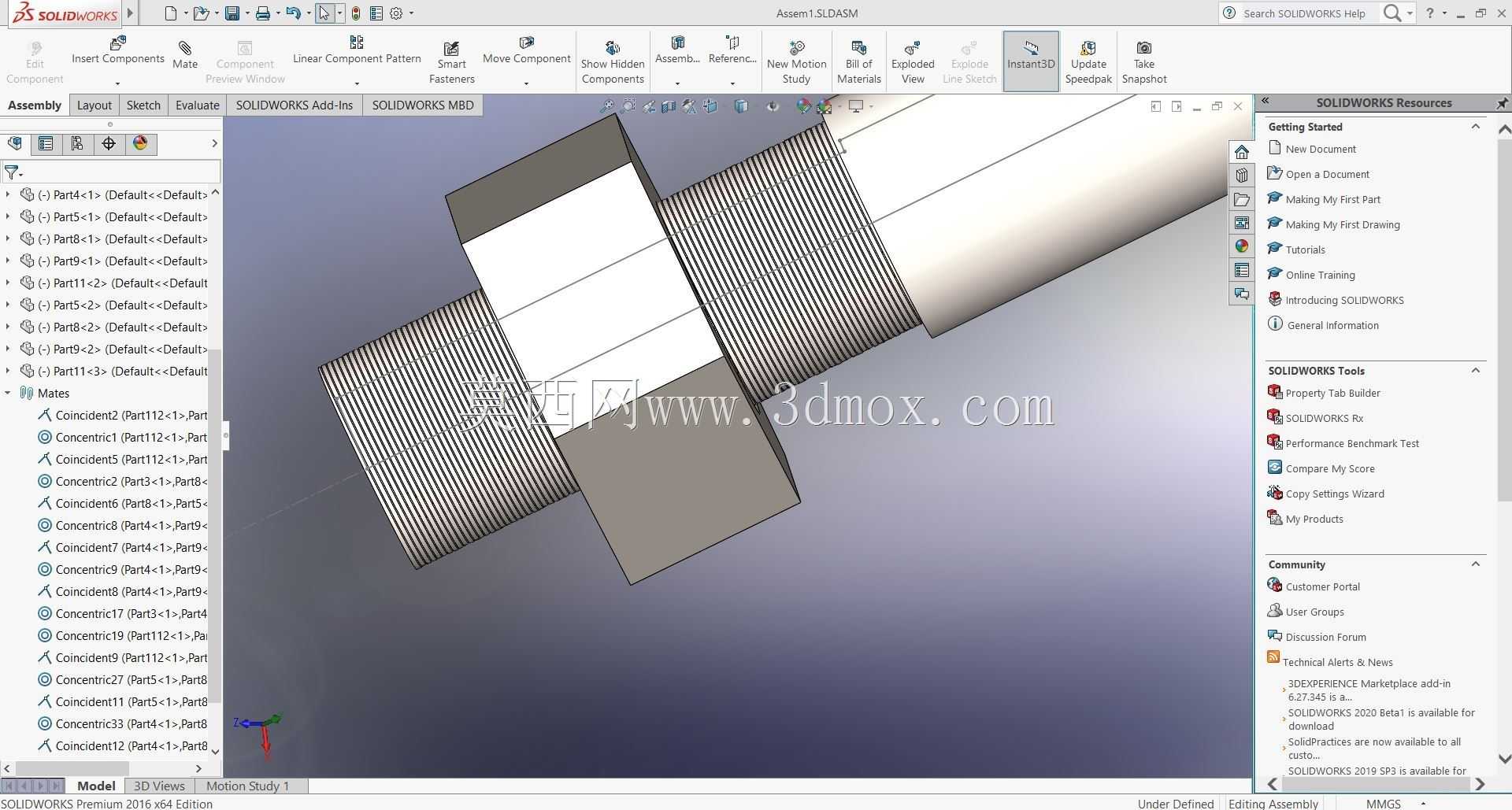

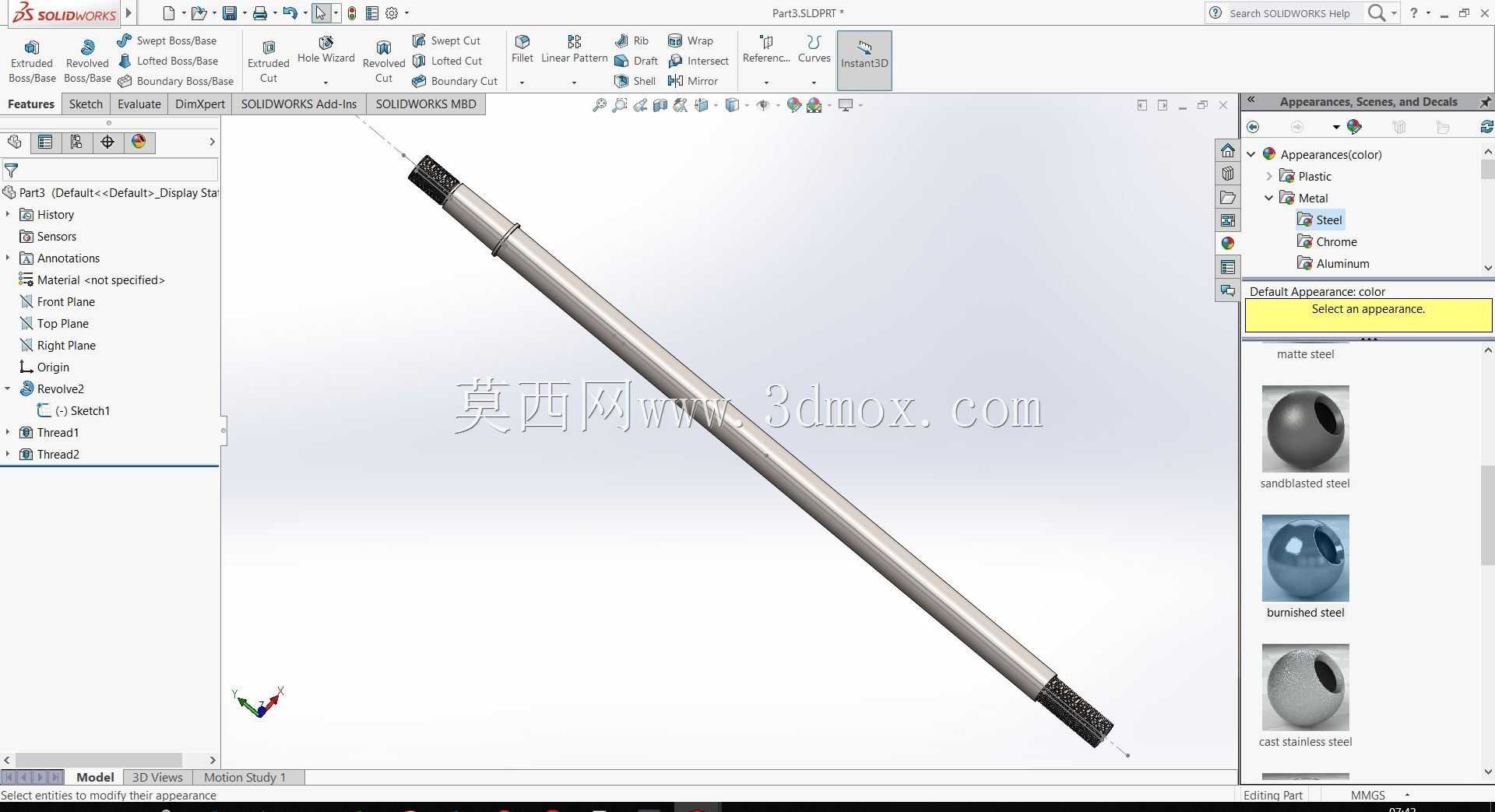

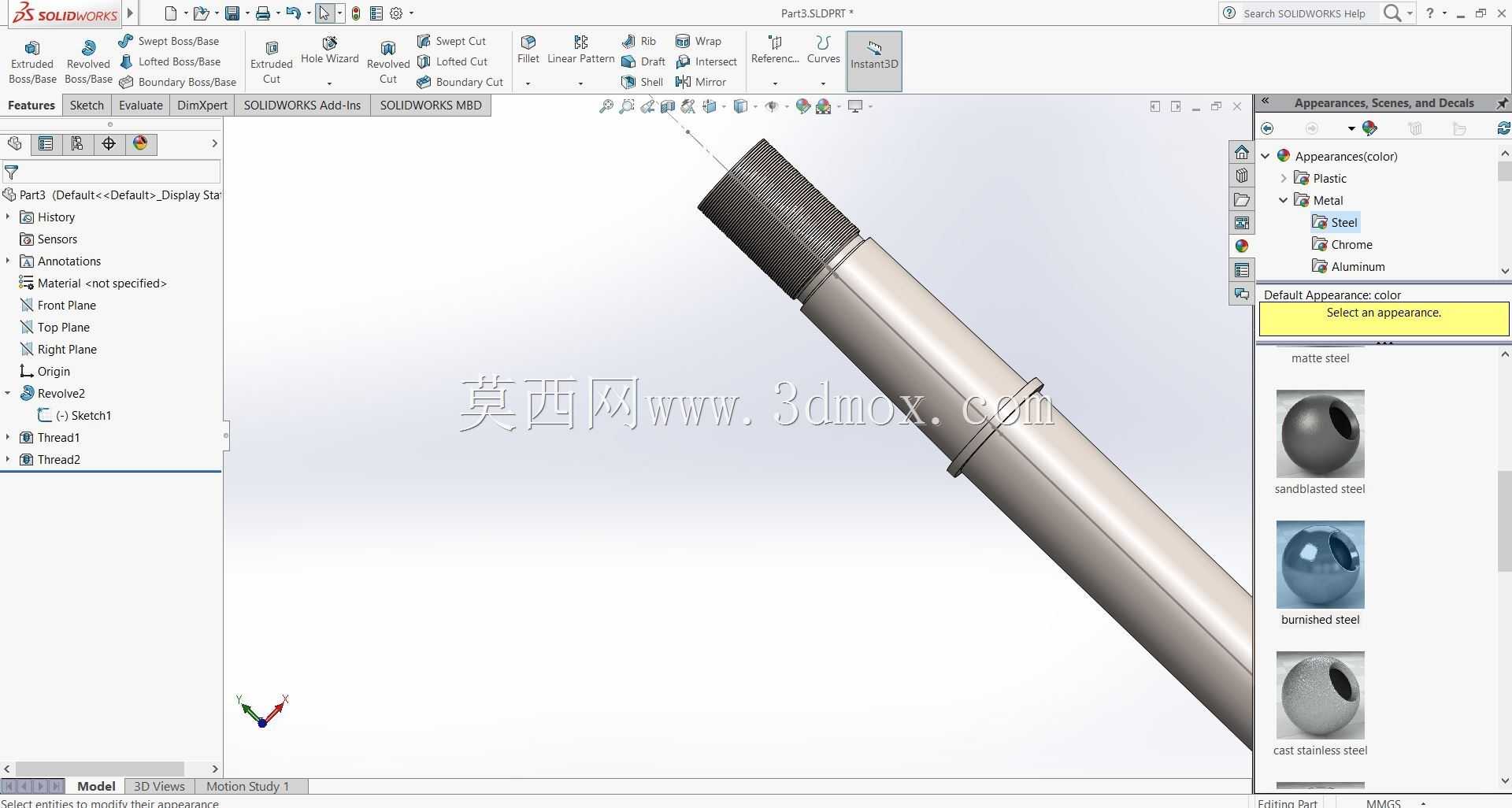

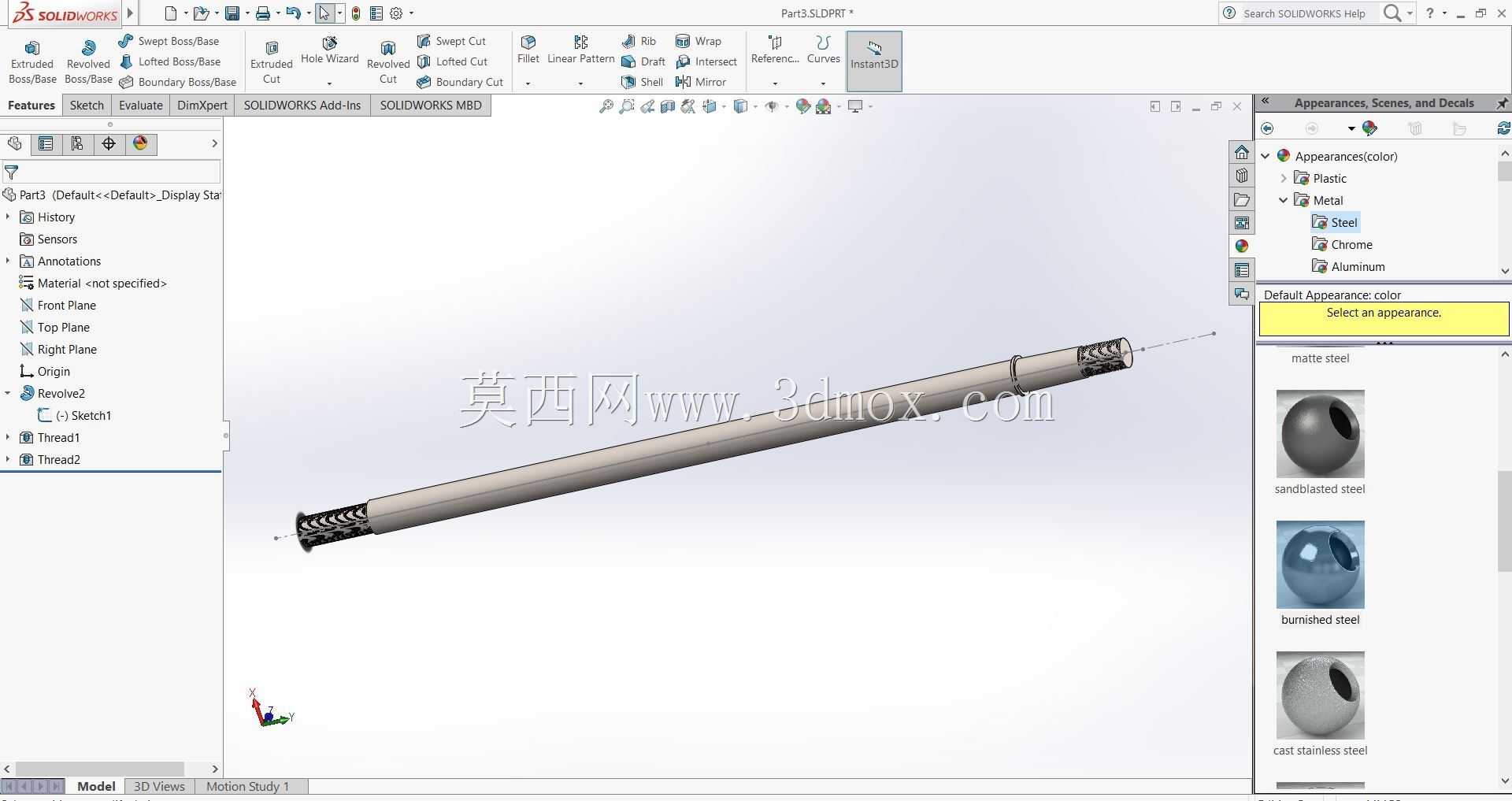

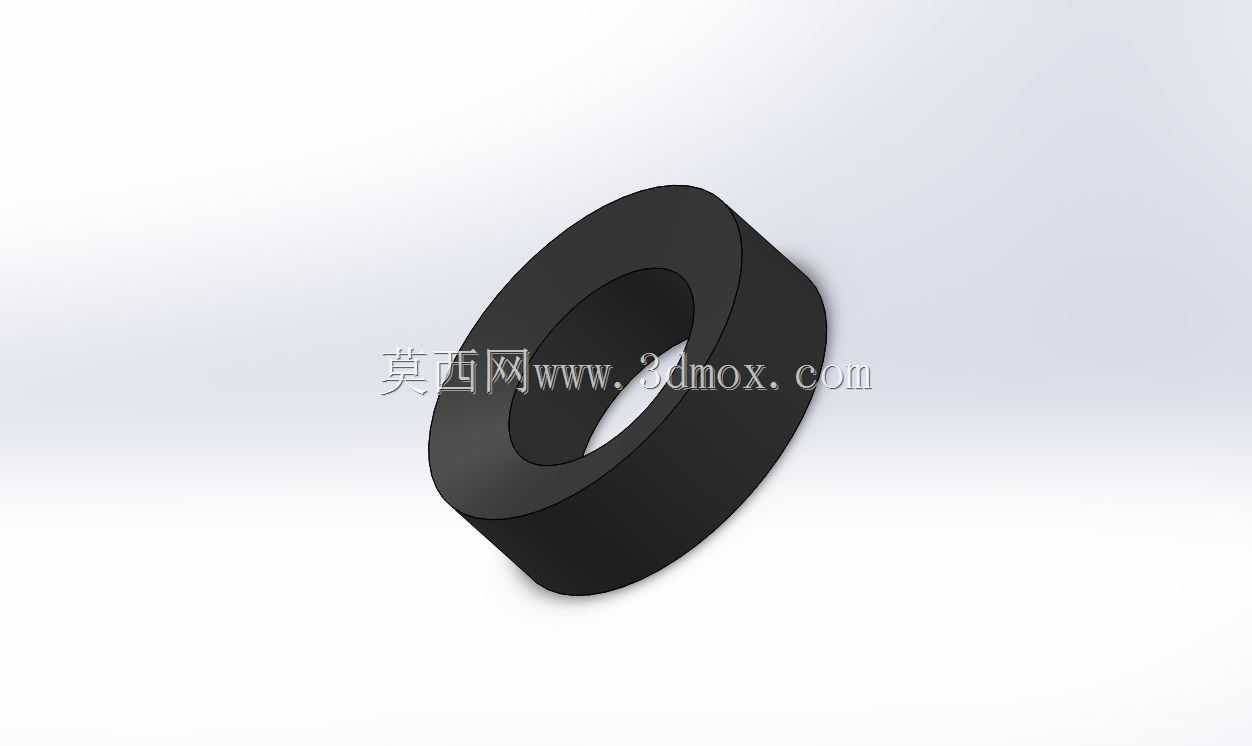

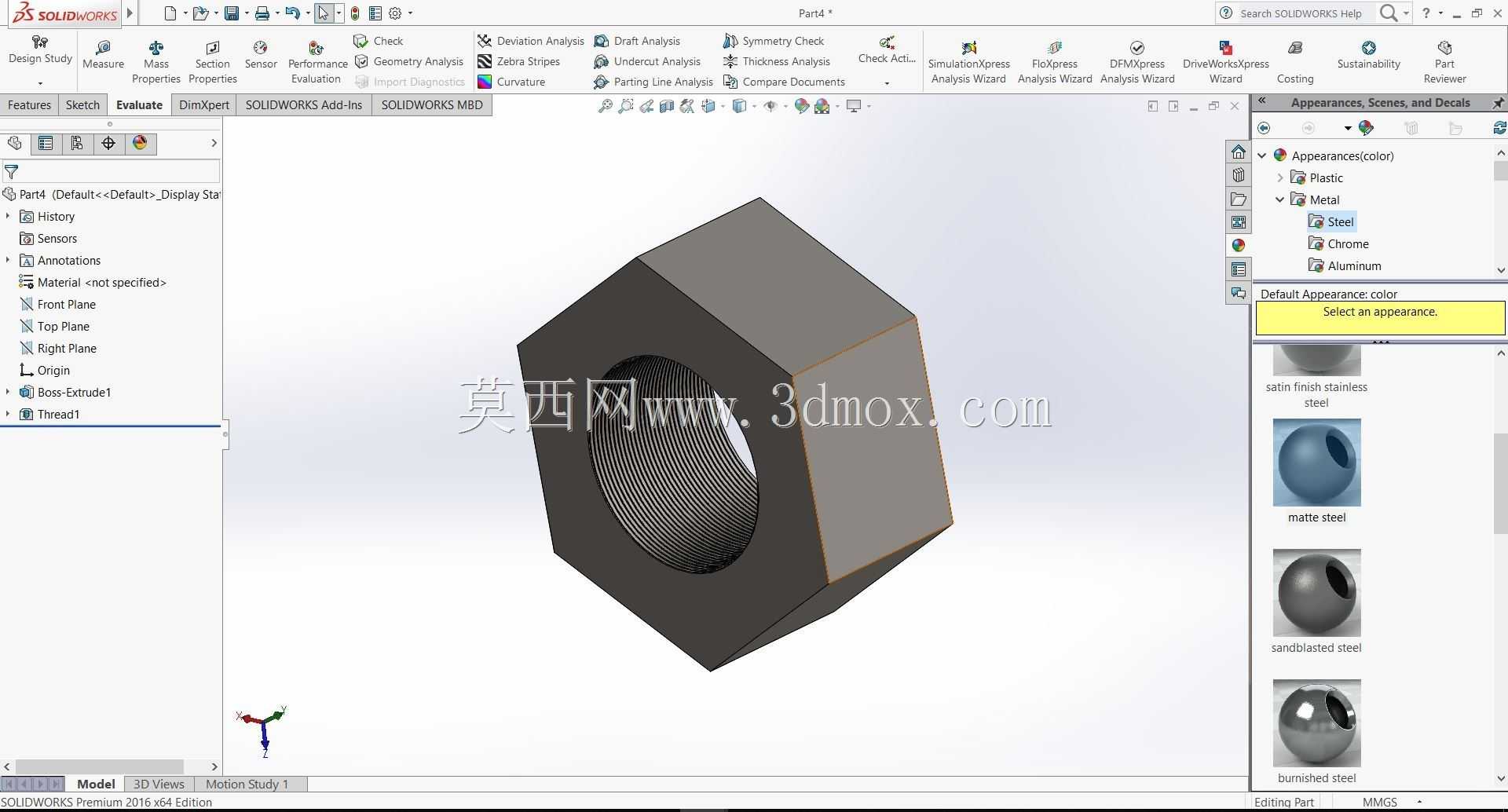

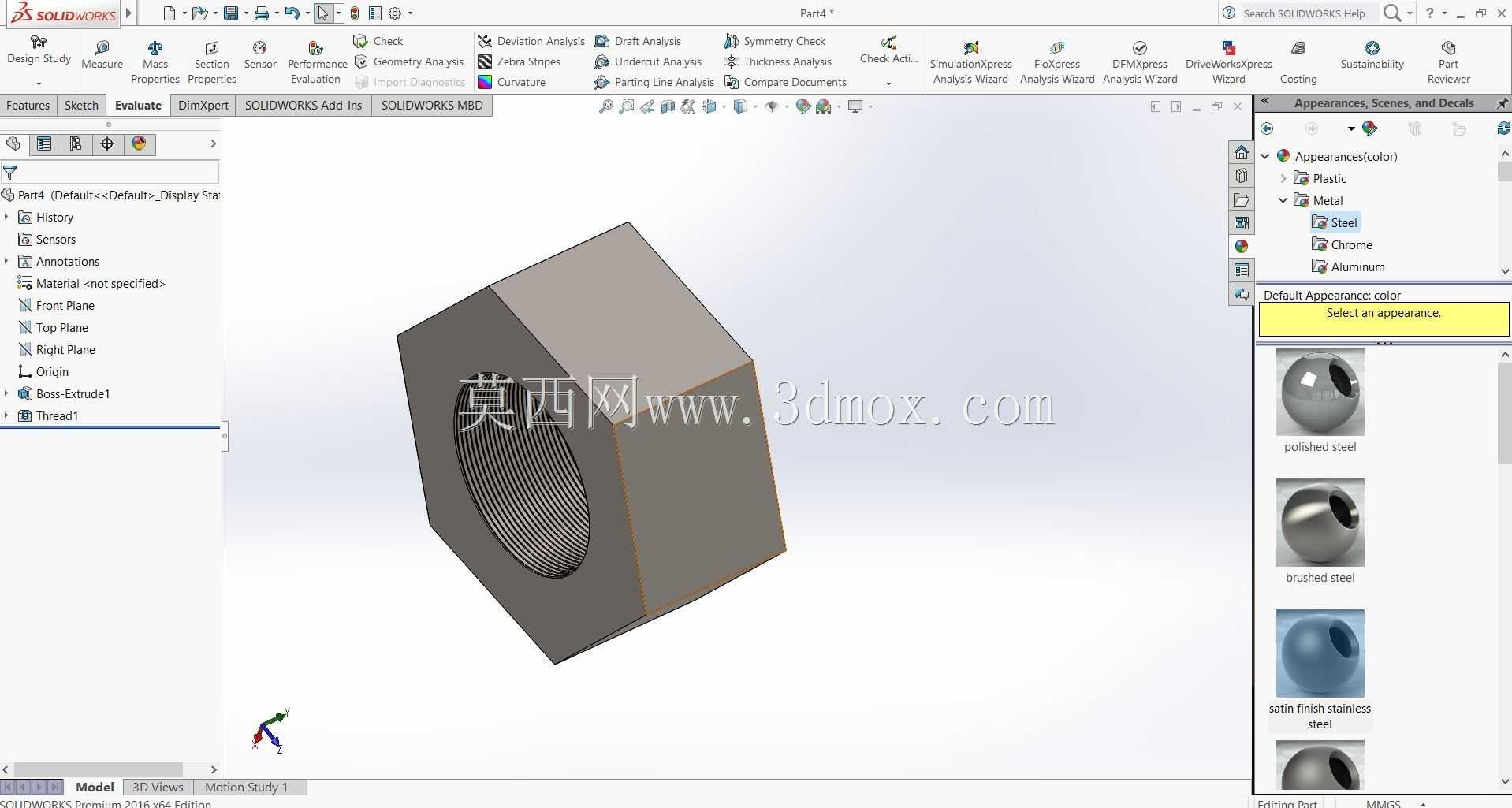

　　芯轴作为动力传递载体，一端与曲柄连杆机构的十字头连接，将旋转运动转化为直线往复运动的动力传递至活塞头，轴身设置多道环形密封槽，用于安装O型密封圈与导向环，分隔高压液力腔与外部动力腔，防止高压介质沿轴面泄漏至传动端稀释润滑油。设计过程中充分考虑野外作业的维护便利性，三个零件的配合公差均采用基孔制配合，活塞头与芯轴采用H7/k6过渡配合，通过轴端锁紧螺母实现轴向固定，现场更换易损件时无需专用工装即可完成拆解更换，大幅缩短野外故障维修时长。

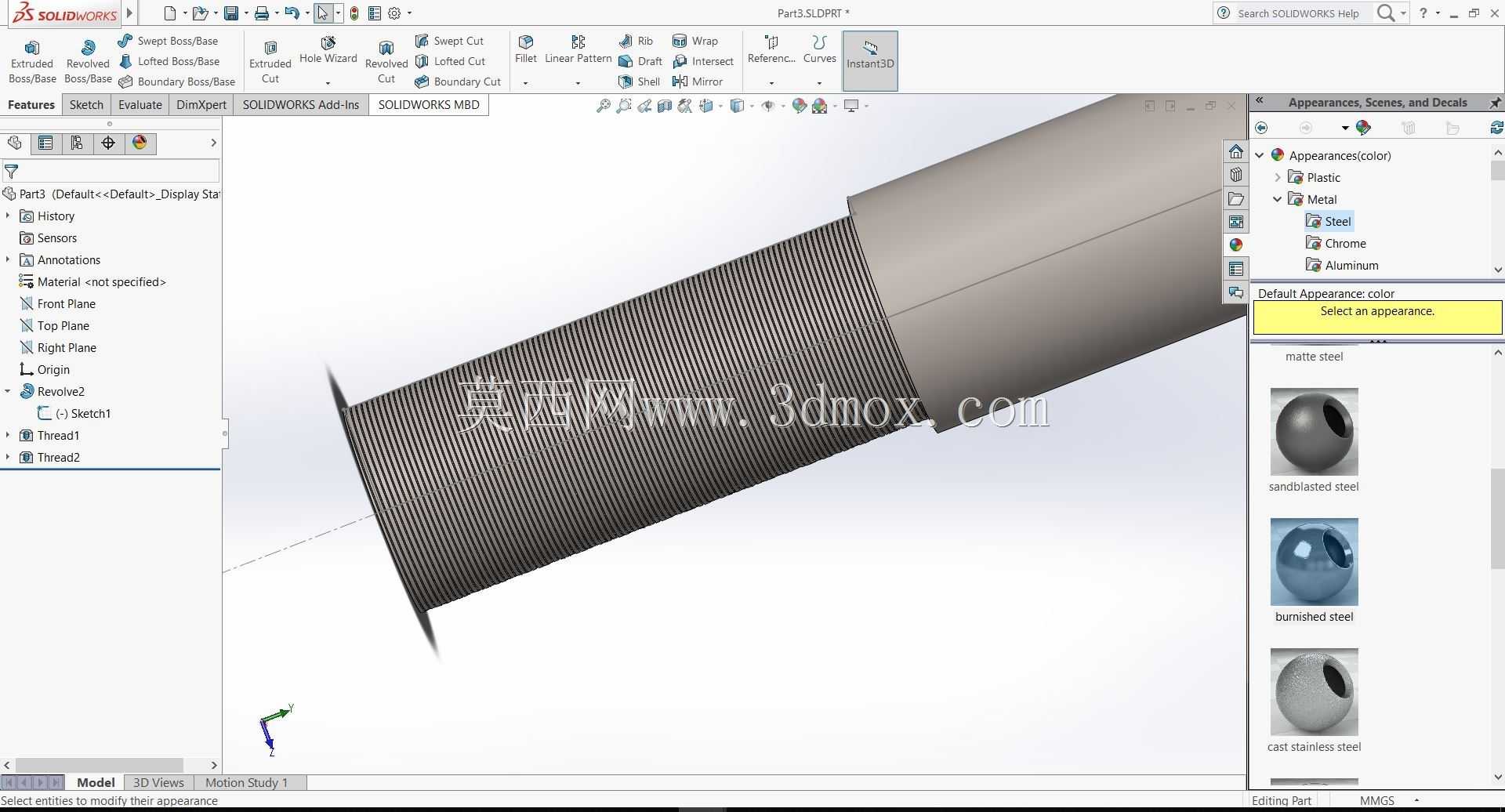

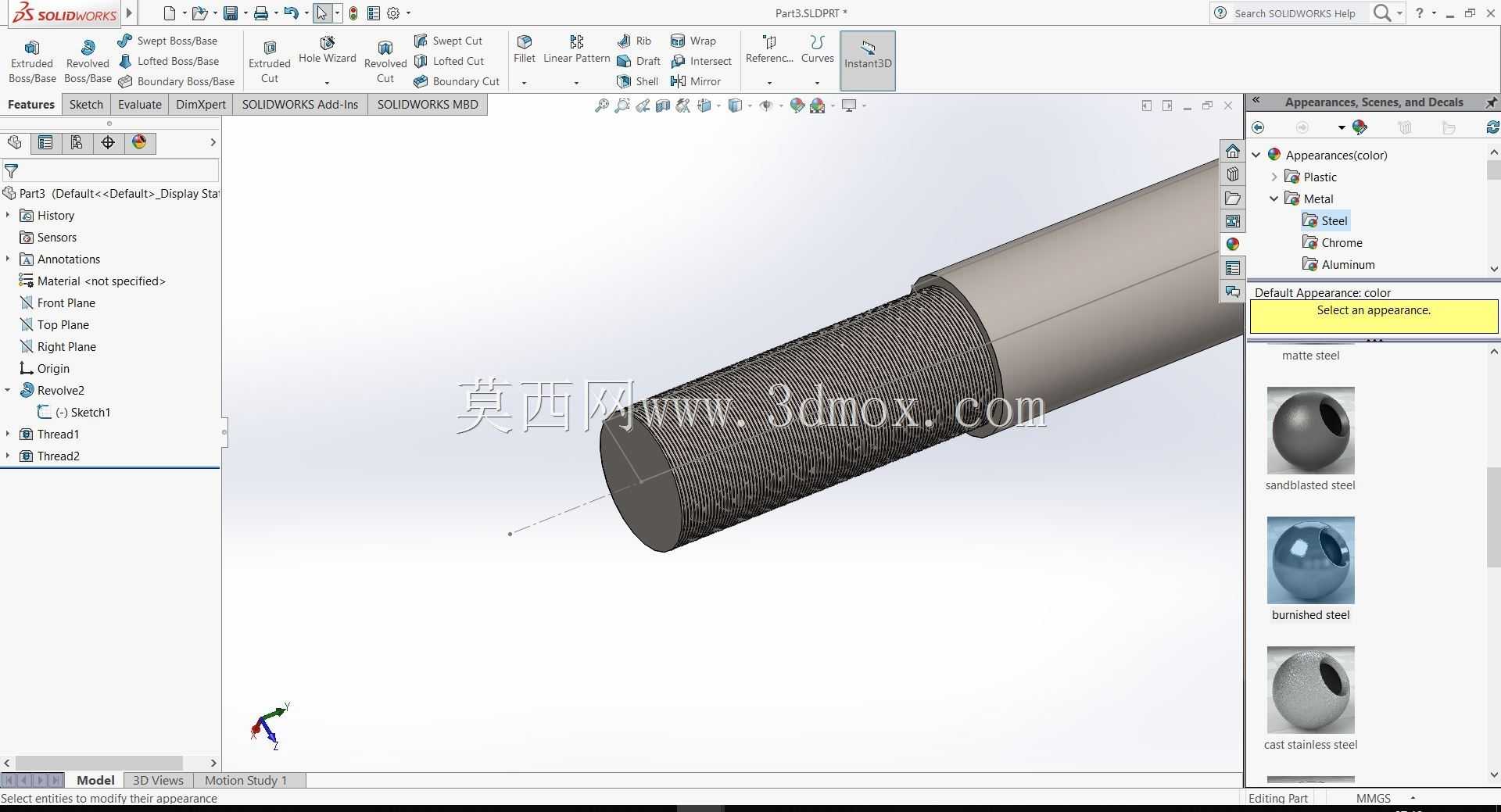

　　安装边界方面，衬套外径根据钻机泵缸体通用安装尺寸设计，适配主流中型钻机泵的缸体安装孔位，活塞头凸缘外径与衬套内孔的配合间隙控制在0.02-0.04mm之间，既保证往复运动无卡滞，又避免间隙过大造成高压介质内泄、泵压不足问题。芯轴总长根据泵的行程参数匹配，轴端连接螺纹采用通用传动梯形螺纹，可直接与同规格钻机泵的十字头组件适配，无需额外加工转接件。结构设计上做了多处应力释放优化，活塞头凸缘与柱面的过渡位置采用R2圆角过渡，避免往复运动过程中应力集中造成凸缘根部断裂，衬套两端设置15度导入倒角，方便压装时对准缸体孔位，同时避免压装过程中刮伤缸体内壁密封面。

　　实际运行过程中，这套组合件可承受最高25MPa的工作压力，适配清水、泥浆、乳化液等多种钻探冲洗介质，衬套的耐磨设计可将易损件更换周期提升30%以上，减少野外作业的备件携带量。零件各加工面的形位公差严格控制，衬套内孔与外圆的同轴度公差不超过0.015mm，活塞头两端柱面与中间凸缘的同轴度公差不超过0.02mm，芯轴各配合轴颈的同轴度公差不超过0.01mm，保证往复运动过程中无偏磨现象，避免因零件偏斜造成密封件快速磨损、压力泄漏等问题。
