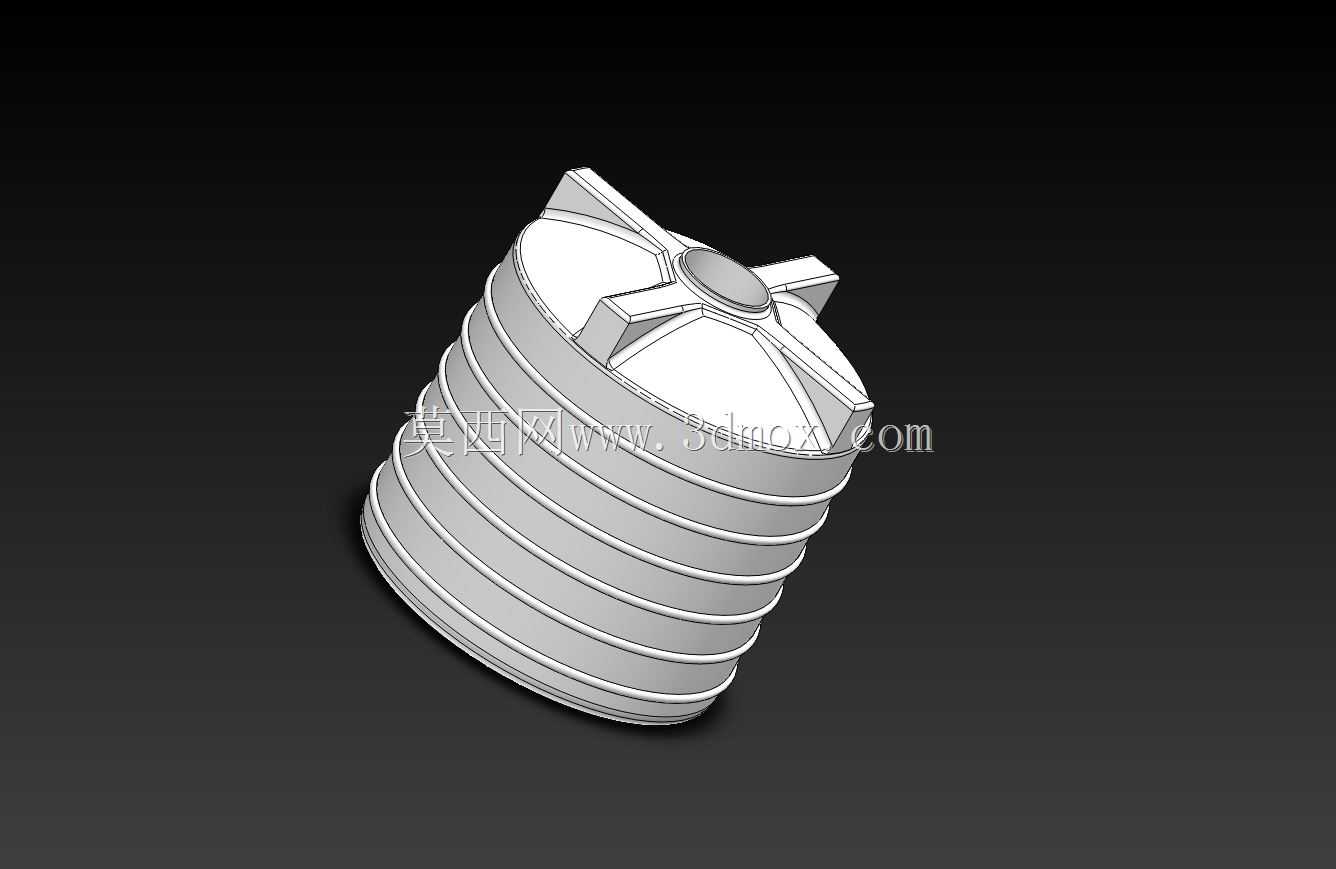

立式肋条结构储水罐体三维造型

　　做给排水配套、小型民用储水设施设计快十年，这类立式塑料储水罐的三维建模，最核心的是要贴合实际生产和现场安装的边界条件，不能只做个看着像的外观壳子。先从实际应用场景说，这类罐体常被用在农村家庭饮水储水、小型生产车间循环水暂存、绿化浇灌临时储水、小型养殖场景的供水储备，部分耐酸碱改性材质的款还能用来存低腐蚀性的水溶肥、消杀药剂，不像大型工业储罐要做复杂的承压计算，这类常压储水的罐体，设计核心是抗形变、易搬运、安装适配性强。

　　先讲外形结构的设计思路，罐体主体做等距环向肋条，不是为了好看，是因为滚塑工艺生产的塑料罐体，壁厚本身不会特别均匀，空罐搬运、满罐静置的时候，侧壁受内部液体静压力容易向外鼓胀，环向的凸起肋条相当于给筒体加了一圈圈的加强筋，不用额外增加整体壁厚就能提升侧壁的环向刚度，算下来能减少15%左右的原料用量，还能避免满罐放置时间久了筒体失稳变形。顶部的十字交叉凸起结构，也不是装饰，一方面是顶部人孔（也就是那个圆形的加注口）的加强结构，人孔位置经常要开盖接水管、清理内部，反复受力容易开裂，十字筋把人孔的受力分散到整个顶面，另一方面这个十字结构刚好是吊装、搬运时的着力点，小型的罐体人工搬运的时候可以手扣着十字筋的缝隙发力，吨位稍大的款直接用吊带兜住十字筋位置就能吊装，不用额外做吊耳结构，省了后续焊接或者装配吊耳的工序。

　　尺寸和安装边界这块，建模的时候要提前留好余量，这类罐体的底座是平的，不需要额外做固定地脚，只要放置的地面硬化平整、沉降差不超过5mm就能直接放，不用打膨胀螺栓，所以建模的时候底座平面要做全平，不能有凸起的加强筋，不然放置的时候会晃。筒体的锥度要控制在1:20左右，这个锥度是配合滚塑生产的脱模需求，太大会导致有效储水容积缩水，太小的话脱模的时候容易刮伤内壁。顶部的加注口尺寸要匹配通用的塑料密封盖，一般家用款的加注口内径做150mm到200mm，能伸手进去清理内部水垢，工业用的款可以做到400mm以上，方便人员进入检修。侧壁的下部要预留出水接头的安装位，建模的时候要在距离底座100mm到150mm的位置做平面凸台，方便后期攻丝或者装外丝接头，不能直接在圆弧面上开接口，不然密封的时候容易漏水。

　　功能特性上，这类罐体是常压设计，工作压力就是自然液位的静压力，所以不需要做承压壁厚计算，只要满足常温下满水静置72小时侧壁变形量不超过筒体直径的1%就行。顶部除了主加注口，还要预留小的透气孔位，不然放水的时候内部形成负压，水流会越来越小，甚至把罐体吸瘪。建模的时候还要考虑堆叠运输的需求，空罐运输的时候可以把同规格的罐体套叠在一起，所以筒体的锥度一致性要控制好，顶部的十字筋凸起高度不能超过加注口的高度，不然套叠的时候会顶住上一个罐体的底部，浪费运输空间。

　　实际做建模的时候，很多新手容易把环向肋条做的太尖或者太窄，其实肋条的圆角要做R3到R5，不然滚塑的时候原料不容易流到肋条的尖角位置，会出现缺料、壁厚过薄的问题，使用的时候容易从肋条位置开裂。还有顶部的十字筋和筒体连接的位置，要做足够大的过渡圆角，避免应力集中，满罐的时候如果有外力磕碰，应力集中的位置很容易裂。另外，罐体的外表面不要做太光滑的面，稍微带一点细微的磨砂纹理，一方面生产的时候不容易留划痕，另一方面户外使用的时候，光面的罐体晒久了容易透光长青苔，磨砂面能适当减少透光率，延缓内部藻类滋生。

　　现场安装的时候还要注意，这类罐体不能埋地使用，因为埋地之后外壁受土壤的侧压力，环向肋条的加强方向是抵抗内部向外的压力，没法抵抗外部向内的挤压力，很容易被压瘪。如果是放在屋顶使用，要提前核算屋顶的承重，满水的时候一立方水就是一吨，要把罐体放在承重梁的位置，不能直接放在预制板的中间。接水管的时候，进出水管都要做单独的固定支架，不能让水管的重量压在罐体的接口上，时间长了接口位置会开裂漏水。建模的时候把这些实际使用的边界条件都考虑进去，做出来的模型才不是只能看的外观件，能直接对接生产、指导现场安装，不管是做方案演示还是生产开模，都能直接用，不用再反复改结构。
