有轨电车T型走行轨道结构设计

　　城市地面有轨电车线路的走行轨道，直接承担车辆轮对的载荷传递、导向约束功能，T型截面的轨型是当前路面嵌入敷设场景下应用最广泛的结构形式，区别于铁路干线用的重轨，这类轨道需要兼顾路面铺装齐平、轮轨匹配、检修便捷性等多重需求。从实际线路应用来看，这类T型轨道多应用于城市核心区的地面有轨电车线路，部分景区接驳专线、园区通勤有轨线路也会选用同结构轨型，敷设时轨道顶部与路面铺装层保持齐平，无轨电车、社会车辆在平交路口可平稳跨压通行，不会出现传统钢轨突出路面造成的通行颠簸问题。

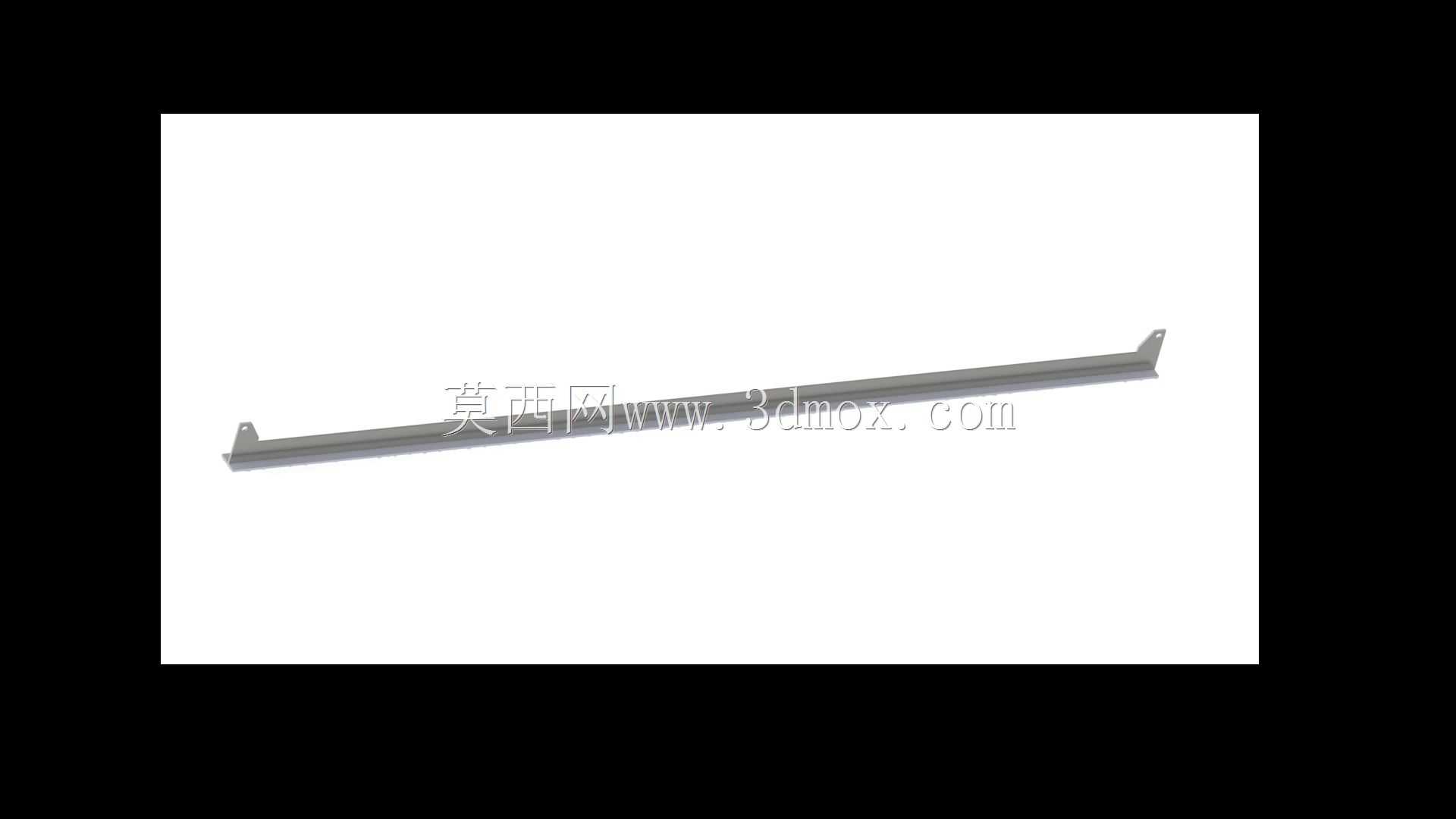

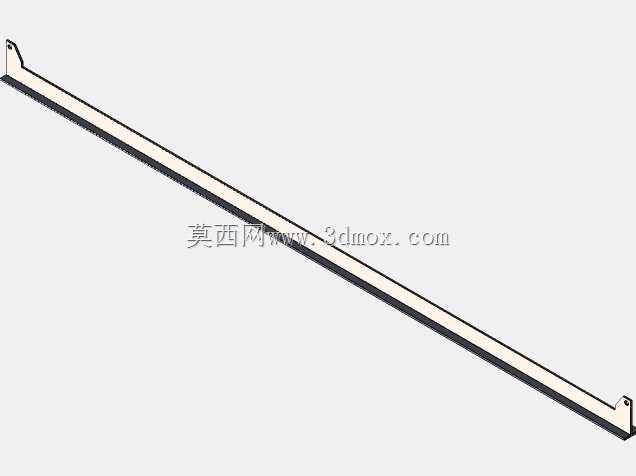

　　在功能特性上，该T型轨道的顶部踏面经过轮廓修型，与有轨电车的钢轮轮缘、踏面匹配度经过校核，轮轨接触应力控制在材料许用范围内，长期运行下的磨耗速率可满足线路运维周期要求；轨道两侧的翼缘结构在嵌入路面铺装层后，可将车辆传递的垂向载荷、横向导向力均匀分散到下部的轨枕与道基结构中，避免局部应力集中造成的道基沉降、轨道偏移问题。轨道两端设置的安装连接耳板，是现场轨排拼接的关键结构，耳板上的安装孔位与相邻轨段的孔位同轴度公差控制在0.2mm以内，拼接时采用高强度螺栓副连接，配合轨缝处的焊接打磨工艺，可保证整条线路的轨面平顺度，降低车辆通过时的轮轨冲击噪声。

　　设计过程中，首先要结合线路的运营载荷确定轨道的截面参数，T型的腹板厚度需要满足横向载荷下的抗弯强度要求，顶部踏面的宽度要匹配车辆轮对的内侧距，避免轮缘贴靠时出现爬轨风险；轨道的整体长度根据现场敷设的轨排单元确定，单段轨道的长度公差控制在±1mm范围内，避免拼接时出现轨缝过大或错台问题。安装边界方面，轨道下部需要配套设置弹性垫层，缓冲车辆通过时的振动传递，两侧的铺装层与轨道翼缘的贴合间隙不超过1mm，防止雨水渗入道基造成结构冻胀或沉降；轨道的安装标高需要与线路的纵坡、横坡参数匹配，全线轨顶标高的偏差不超过2mm，保证车辆运行的平稳性。

　　从结构细节来看，轨道的踏面表面粗糙度要求控制在Ra6.3以内，降低轮轨接触时的摩擦损耗，腹板与翼缘的过渡位置采用圆弧过渡，避免热处理及长期承载过程中出现应力开裂问题；两端连接耳板的位置做了局部加厚处理，螺栓孔周边进行了倒角去毛刺处理，避免螺栓安装时出现应力集中造成的耳板开裂。现场安装时，单段轨道的定位需要先通过基准桩确定中心线，再调整标高与水平度，确认参数符合要求后再进行下部固定与两侧铺装，相邻轨段拼接完成后需要对轨缝位置进行打磨平顺，用平直尺检测轨面的平顺度，确保无明显错台后才可投入线路使用。这类T型轨道的结构设计，既满足了有轨电车的走行导向需求，又适配了城市地面线路的敷设场景，相比传统高架轨道的建设成本更低，对城市景观的影响更小，是当前中小运量城市轨道交通系统中核心的走行承载构件。
