双弯对接等径流道连接结构件

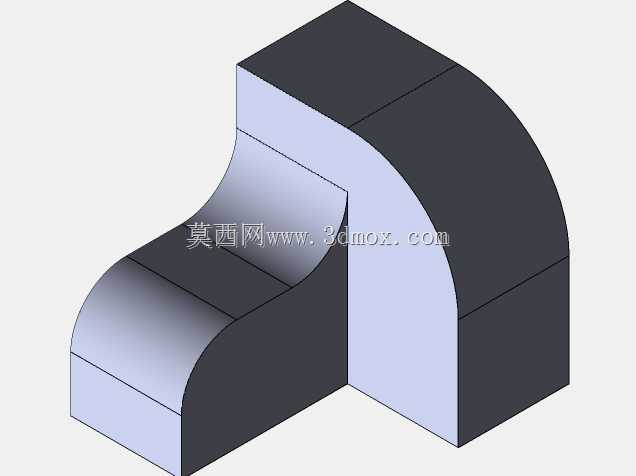

　　这款双弯对接等径流道连接结构件，主要应用在流体输送管路的空间转向对接场景，常见于小型液压站阀组集成管路、实验室气路分路排布、紧凑型气动设备的内部气路连接环节，用来在有限的安装空间内完成两段垂直排布管路的平滑对接，避免管路急转造成的流体压损激增，同时减少额外接头的使用数量，降低管路泄漏点风险。从结构功能来看，该构件两端为等截面方形流道接口，可直接与同规格的方形管路、阀块接口做平面贴合密封，中间通过两段90度平滑圆弧弯转结构实现流道的空间转向，流道内壁全程做等半径圆弧过渡，没有直角折角结构，流体经过时不会产生明显的涡流区，能有效降低流体输送过程中的压力损失，同时减少介质内杂质在转角处的沉积概率，适合输送洁净气体、低粘度液压油、

　　冷却循环水等常见工业介质。设计过程中，首先要确定两端接口的安装边界：两个接口的端面分别朝向相互垂直的两个空间方向，接口端面的安装孔位需与对接件的孔位完全匹配，保证连接时的密封面贴合度；中间弯转段的曲率半径经过核算，既要保证流道的平滑过渡，又要控制整体结构的外轮廓尺寸，避免在紧凑安装空间内与周边其他构件发生干涉。结构的壁厚设计采用均匀等厚原则，整个构件的实体壁厚保持一致，既可以满足常规1.6MPa工作压力下的强度要求，避免壁厚不均导致的应力集中问题，也能在注塑或机加工生产时减少材料内应力，提升成品的结构稳定性。外形尺寸方面，两个直段接口的长度一致，可直接插入配套的方形管路卡槽内，不需要额外做长度裁切；弯转段的外轮廓做了直角切边处理，

　　安装时可以紧贴设备内壁或安装板平面，不需要预留额外的避让空间，整体安装占用空间比采用两个直角弯头拼接的方案缩小近30%。从建模逻辑来看，该结构采用实体拉伸加扫掠的组合方式完成，首先绘制两端接口的方形截面轮廓，确定两个接口的空间相对位置，再以等半径圆弧作为扫掠路径，将方形截面沿路径扫掠形成中间的弯转流道结构，最后对外轮廓的棱角做微小倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少应力集中导致的结构开裂风险。在实际选型使用时，需要注意对接端面的平面度要求，安装时配合对应规格的密封垫片，按照对角顺序拧紧连接螺栓，保证密封面受力均匀，避免局部压力过大导致密封失效；该结构不适合输送含大颗粒固体杂质的流体介质，长期使用时可在流道入口端加装适配规格的过滤网，减少杂质对弯转段内壁的冲刷磨损，延长构件的使用寿命。
