可调叶片轴流式卡普兰涡轮结构设计

　　在低水头径流式水电站、潮汐能发电站以及工业余压能量回收管路系统中，卡普兰涡轮是适配大流量、低水头工况的核心能量转换部件，这类场景的水头波动范围往往较大，常规定桨式轴流涡轮无法在变工况下维持较高的能量转换效率，可调叶片结构的卡普兰涡轮恰好填补了这一应用空白。从实际运行逻辑来看，该类涡轮属于轴流式流体机械的范畴，流体沿轴向进入转轮区域，穿过叶片流道后仍沿轴向流出，整个通流过程中流体的径向位移被控制在极小范围内，大幅降低了流道内的涡流损失与转向阻力。

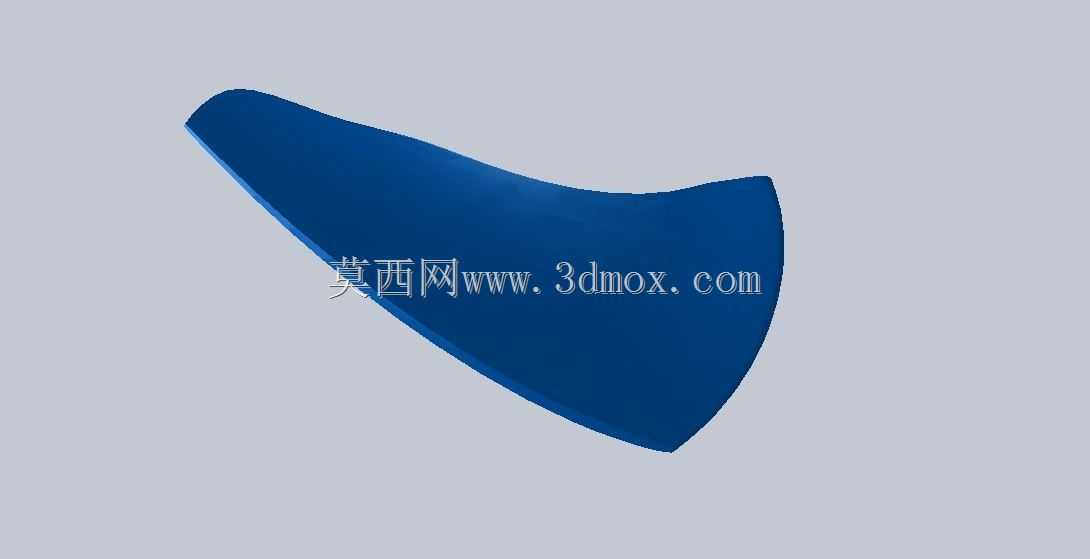

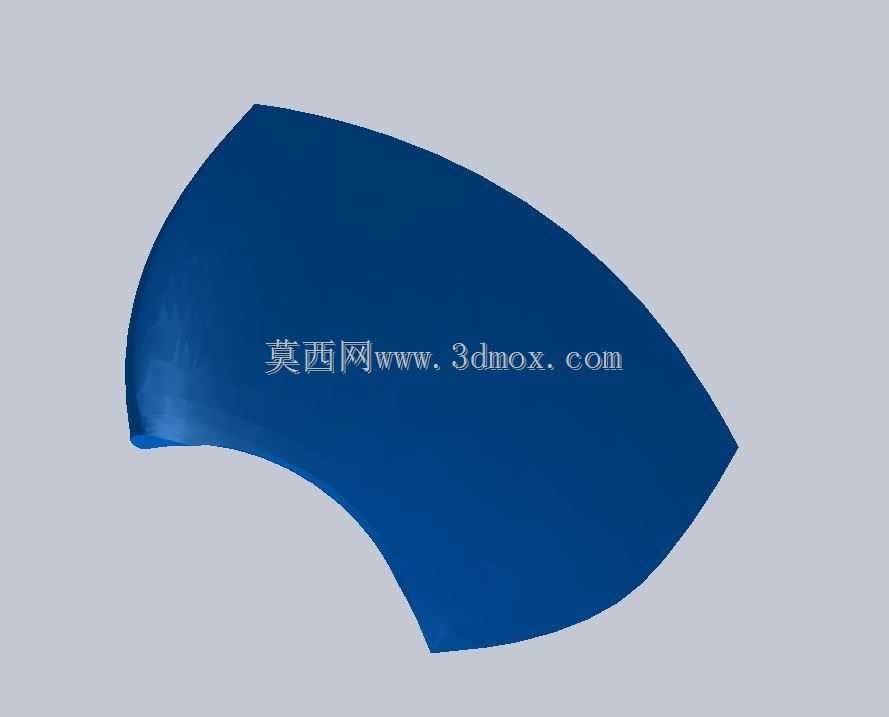

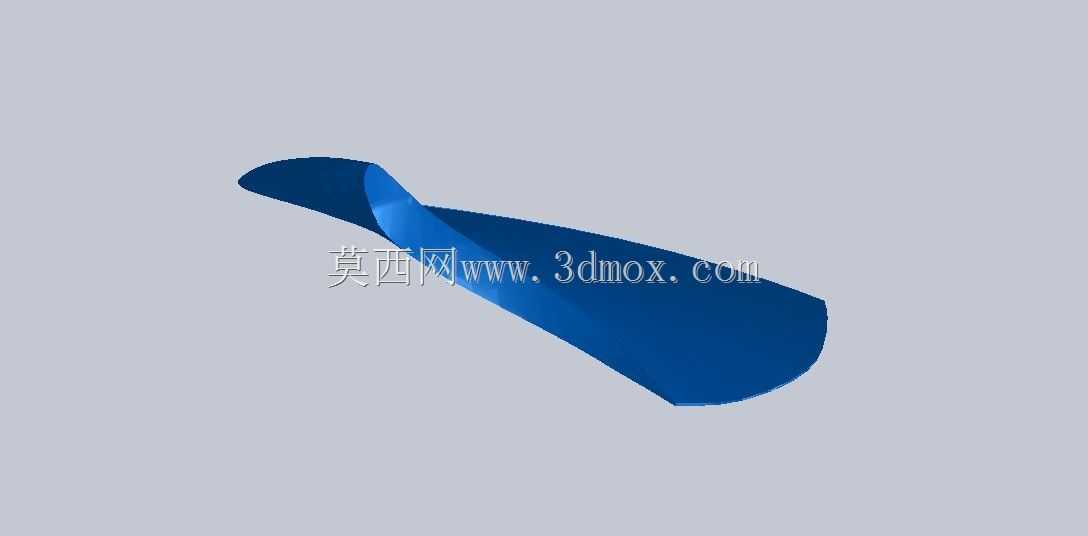

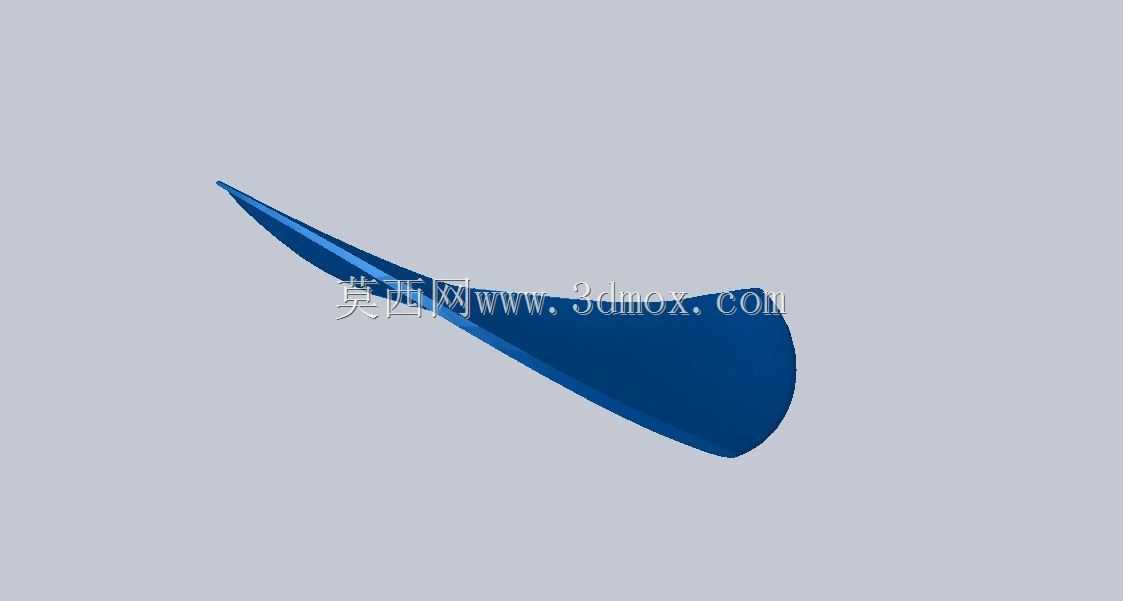

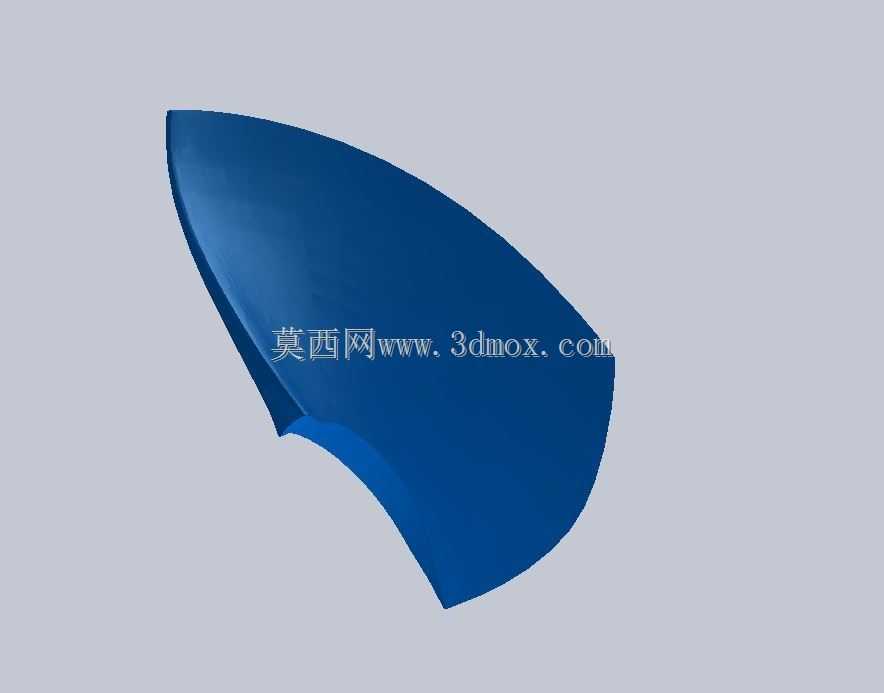

　　本次设计的卡普兰涡轮转轮采用单叶片展示结构，核心设计思路围绕变工况适配性展开，叶片的翼型选用高升阻比的水动力翼型，沿叶高方向做了严格的扭转变形设计——从叶片根部到叶尖，翼型的安装角逐渐减小，这一设计是为了匹配不同叶高处的圆周线速度差异：叶尖位置圆周线速度最高，来流相对速度的方向更贴近圆周切线方向，更小的安装角能保证流体平滑进入叶道；根部位置圆周线速度低，来流相对速度更贴近轴向，更大的安装角可避免叶片根部出现流动分离。叶片的型面采用三阶连续曲面过渡，表面粗糙度控制在流体机械通流部件的常规要求范围内，减少流体沿壁面流动时的摩擦损失。

　　从安装边界来看，该转轮的轮毂端采用标准的锥面配合接口，可与涡轮主轴的轴端法兰直接对接，配合面设置有密封槽位，可适配常规的O型圈密封结构，防止高压流体从轮毂配合间隙处泄漏。叶片与轮毂的连接部位采用转轴式结构，预留了与内部调节机构连接的曲柄接口，实际整机装配时，可通过轮毂内部的液压伺服或者机械连杆机构带动叶片绕自身转轴转动，实时调整叶片安装角，配合导叶开度的同步调节，让涡轮在30%到110%的额定流量范围内都能维持在高效运行区间，这一特性让它特别适合水头、流量随季节或者潮汐周期变化明显的发电场景。

　　在实际工程选型中，这类涡轮的过流通道需要保证足够的通流面积，转轮室的内壁与叶片叶尖的间隙需要控制在合理范围内，间隙过大会导致叶尖泄漏损失增加，降低整机效率，间隙过小则可能因为叶片运行中的振动、热变形出现擦碰故障。设计过程中对叶片的强度做了针对性校核，叶片根部的过渡圆角做了加大处理，降低流体脉动带来的应力集中，避免长期运行中出现疲劳裂纹。不同于冲击式涡轮依靠流体冲击叶片做功，卡普兰涡轮依靠叶片翼型上下表面的压力差产生旋转力矩，流体在流道内始终保持充满状态，因此整个流道的型线设计需要保证流体的加速、减速过程平缓，避免出现局部低压区引发空蚀问题，叶片的低压侧型面做了局部修型，将最低压力点的位置后移，提升叶片的空化余量，延长部件的使用寿命。

　　在工业余压回收场景中，这类涡轮还可以被安装在化工管路、供水总管的泄压位置，将原本通过阀门节流浪费的流体压力能转化为旋转机械能，驱动发电机或者水泵运转，实现能量的回收利用，此时叶片的调节功能可以根据管路的实时压力、流量调整开度，保证后端管路的压力稳定在工艺要求范围内，同时最大化回收能量。整个转轮的动平衡等级按照流体旋转部件的常规要求设计，装配前需要做动平衡校正，减少高速运转时的振动传递，提升整个机组的运行稳定性。
