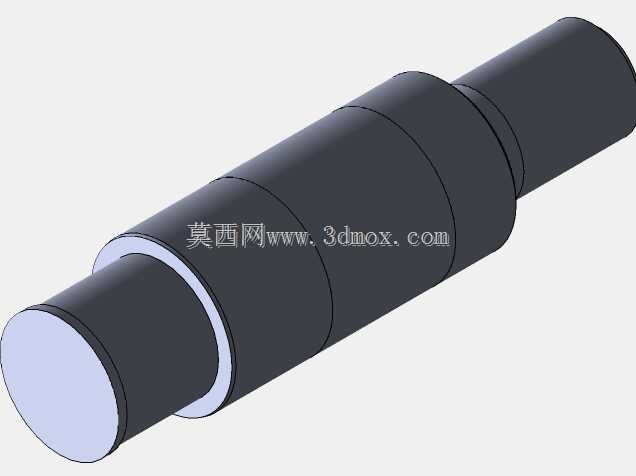

带几何公差标注的轴类机械零件结构设计

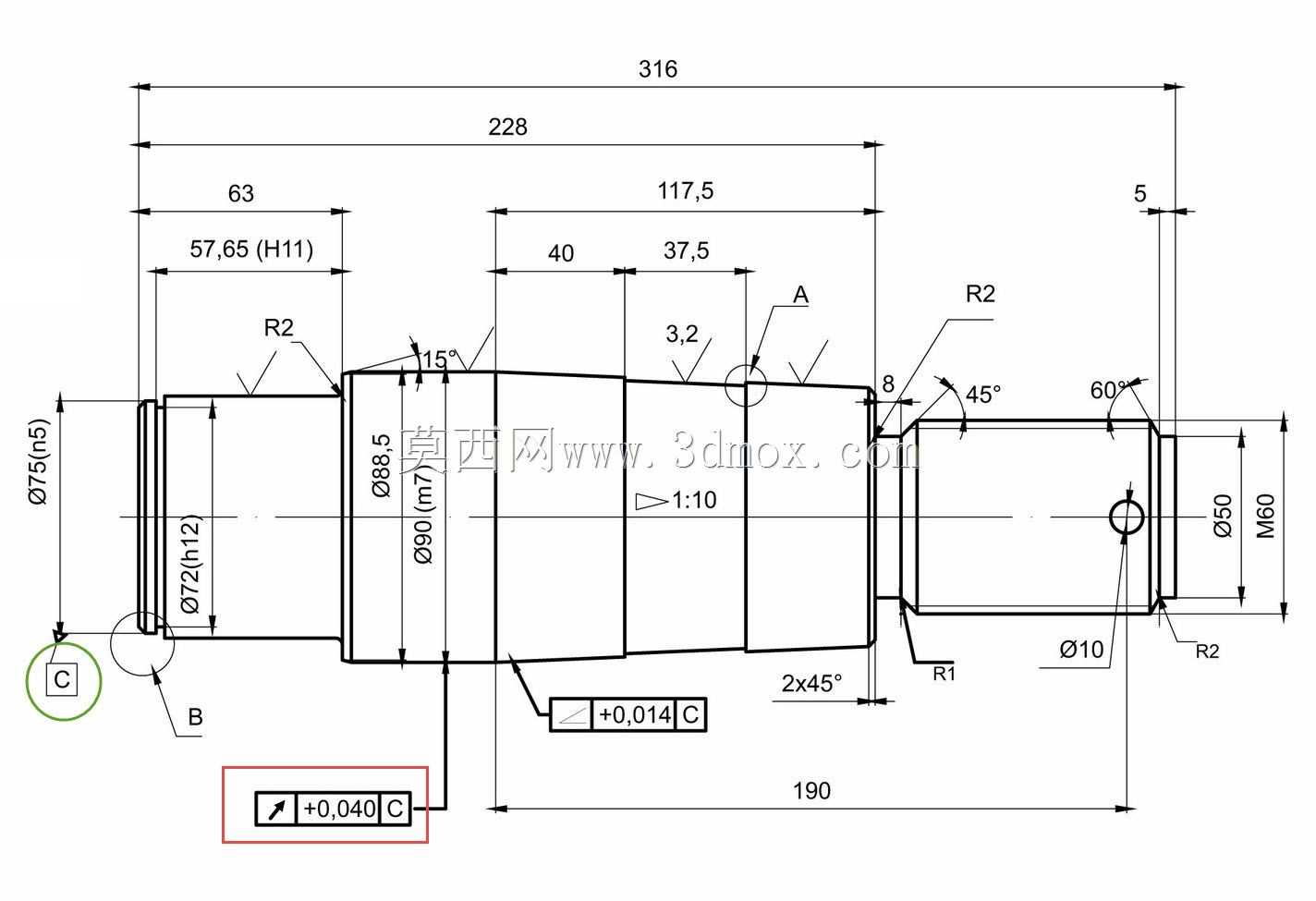

　　在常规机械传动与装配场景中，这类带完整几何公差标注的轴类零件，多作为动力传递、部件定位的核心承载构件，常见于减速机构、传动模组、精密检测设备的装配件序列中，承担扭矩传递、相邻部件轴向径向定位、配合面精度保障的核心作用。从实际加工与装配的落地需求出发，这类零件的设计首先要明确各配合段的安装边界，整体轴向总长316mm，各功能段的轴向尺寸从左至右依次排布，最左侧配合段直径为72mm，公差带为h12，对应间隙配合的安装需求，可适配轴承内圈、传动衬套等标准件的装配，该段的径向圆跳动公差以C基准为参照，控制在0.040mm以内，保障转动过程中的同轴度误差不会引发装配后的偏磨、振动问题。相邻的轴段直径为88.5mm，再往右的轴段直径为90mm，

　　公差带为m7，属于过渡配合区间，多用于齿轮、带轮等传动件的定位安装，该段的圆柱度公差同样以C基准为参照，控制在0.014mm以内，避免配合面出现锥度、椭圆度超差导致的传动件安装歪斜、传动精度下降问题。锥面段采用1:10的锥度设计，这类锥面结构多用于需要频繁拆装、同时保证定心精度的装配场景，相比圆柱面配合，锥面配合可以通过轴向进给量灵活调整配合紧度，同时具备良好的自锁性与定心精度，锥面段的表面粗糙度要求为Ra3.2，满足常规传动配合的接触刚度需求，锥面端部设计R2圆角过渡，避免热处理与加工过程中的应力集中，降低轴类零件长期受交变载荷作用下的断裂风险。最右侧的轴段直径为50mm，端部设计有直径10mm的径向通孔，

　　用于穿装开口销或者锁紧螺钉，实现端部装配件的轴向锁紧，避免传动过程中部件窜动脱出，该段轴肩处设计2×45°倒角，方便装配时的导向导入，相邻的退刀槽、圆角结构分别标注R1、R2的圆角要求，所有锐边位置均设计有45°、15°的倒角结构，既去除加工毛刺，也避免装配时划伤配合件的表面。从公差设计的逻辑来看，所有几何公差的基准选取均贴合实际装配的定位基准，以两端中心孔对应的C基准作为核心回转基准，所有径向跳动、圆柱度公差均围绕该基准设定，避免基准转换带来的公差累积误差，这也是轴类零件加工中常用的“两顶”装夹工艺对应的基准统一原则，能够有效降低加工过程中的装夹找正难度，提升批量加工的合格率。这类零件的外形设计完全围绕功能需求排布，

　　没有多余的结构，各轴段的直径差形成的轴肩承担轴向定位的作用，轴肩高度控制在5mm左右，既满足标准件的安装定位高度要求，也不会因为轴肩过高导致应力集中系数过大。在实际选型应用中，这类轴件可适配中等载荷的传动场景，各配合面的公差等级覆盖从粗定位到精密传动的不同需求，左侧h12公差段适合低精度的衬套配合，中间m7公差段适合中等精度的传动件安装，锥面段可适配需要高精度定心的离合器、制动轮等部件安装，右侧带孔轴段可用于安装手轮、联轴器等端部构件。设计过程中需要注意的是，所有圆角、倒角的尺寸不能随意更改，R角过小会导致热处理时开裂风险提升，倒角过小会导致装配时导向不足，甚至划伤配合件的密封面、配合面；几何公差的数值设定需要匹配加工工艺的可达性，0.014mm的圆柱度要求需要采用外圆磨床精加工才能实现，0.040mm的径向跳动要求在普通车削工序中通过两顶装夹即可保证，不需要额外增加精加工工序，兼顾精度要求与加工成本的平衡。安装时需要注意各配合段的装配顺序，优先将过盈配合段的零件采用热装或者压装方式装配到位，再依次安装间隙配合段的部件，最后通过端部的径向孔安装锁紧件，完成整个轴系的装配，装配后需要手动转动轴件，检查转动过程中是否存在卡滞、偏摆问题，确认几何公差的实际装配效果满足使用要求。
