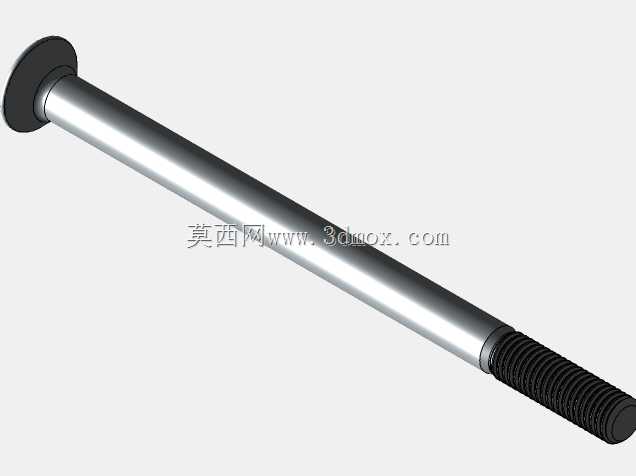

M12规格长杆沉头螺栓三维结构设计

　　在各类需要平整连接面的机械装配场景中，沉头螺栓的应用十分广泛，尤其是当装配完成后要求连接件表面无凸起、避免干涉或剐蹭的工况下，这类紧固件的选型与设计直接影响整体装配的可靠性与外观平整度。本次设计的M12规格长杆沉头螺栓，针对大厚度连接件的紧固需求开发，杆部总长度适配190mm厚度区间的叠层构件连接，常见于大型钣金机架拼接、重型模具模板锁紧、户外钢结构附属件固定、输送设备侧护板安装等场景，这类场景往往要求螺栓头部完全沉入工件预制的沉孔内，保证安装面齐平，不会突出的头部既可以避免运动部件剐蹭，也能减少积尘、积液的死角，在食品加工设备、户外运维设备的装配中优势尤为明显。

　　从功能特性来看，这款沉头螺栓采用部分螺纹设计，靠近头部的杆段为光轴结构，光轴段的直径与螺纹公称直径保持一致，装配时光轴段可穿过被连接件的预制光孔，仅末端的螺纹段与螺母或内螺纹孔啮合，这种设计一方面可以在长距离连接时提升杆部的抗剪切能力，光轴段的整圆结构相比螺纹牙底的应力集中区域，能承受更大的横向剪切载荷，避免长杆螺栓在受剪时从螺纹根部断裂；另一方面，光轴段与被连接件孔壁的配合可以起到一定的定位作用，减少叠层构件之间的错位偏移，在需要保证孔位同轴度的装配场景中，能降低装配调整的难度。螺栓头部为标准沉头结构，锥面角度适配通用沉孔加工参数，安装后锥面与沉孔锥面完全贴合，既可以传递轴向的锁紧力，也能防止螺栓在拧紧过程中跟转，不需要额外在头部预留扳手空间，进一步压缩了装配所需的空间余量。

　　设计过程中，首先明确了连接场景的载荷边界：针对190mm的总长度，核算了轴向预紧力下的杆部拉伸变形量，将光轴段的长度设置为覆盖大部分被连接件厚度，仅在末端留出足够的螺纹啮合长度，保证螺纹旋合圈数满足强度要求，避免螺纹脱扣。头部的沉头锥面与杆部的同轴度公差控制在合理区间，保证安装后头部不会出现偏斜，与沉孔贴合均匀，避免局部应力集中导致头部压溃工件表面。螺纹段采用标准公制粗牙螺纹，牙型角60度，通用性强，不需要定制专用螺母即可完成装配，螺纹末端设置有引导倒角，方便对准螺母或内螺纹孔，减少装配时的螺纹错扣风险。杆部与头部的过渡位置设置有微小的圆角，避免热处理和受载时的应力集中，提升螺栓的疲劳强度，适配有振动的设备连接场景，降低长期受振后螺栓断裂的概率。

　　从安装边界来看，使用这款螺栓时需要在被连接件的安装面预制对应规格的沉孔，沉孔的大径、深度与锥角需要与螺栓头部参数匹配，保证头部安装后不高出安装面；穿过的光孔直径略大于杆部直径，预留合理的装配间隙，同时避免间隙过大导致连接错位。螺栓末端伸出螺母的长度控制在2-3个牙距，既保证足够的啮合长度，也不会因为伸出过长造成空间浪费或干涉其他部件。在需要防松的场景中，可以配合弹垫、止动垫片或螺纹胶使用，沉头的锥面结构不会影响防松元件的正常安装，光杆段的存在也不会因为螺纹与光孔的剐蹭损伤工件孔壁，尤其适合需要反复拆装维护的设备部位，多次拆装也不会破坏被连接件的孔位精度。

　　实际建模过程中，对螺纹段采用了精准的牙型建模，还原了螺纹的升角与牙底圆弧，保证后续工程图导出时的尺寸准确性，也可以直接用于装配干涉检查，验证螺栓安装后与周边部件的间隙是否满足要求；沉头头部的锥面与杆部的衔接处做了工艺性优化，符合冷镦或车削加工的工艺要求，不会出现无法加工的尖锐结构，模型的各段尺寸参数均符合通用紧固件的相关规范，可直接用于设备的装配模拟、BOM清单统计，也能作为非标紧固件改型设计的基础模型，针对不同的长度、头部规格需求做参数化调整，大幅提升结构设计阶段的选型与建模效率。
