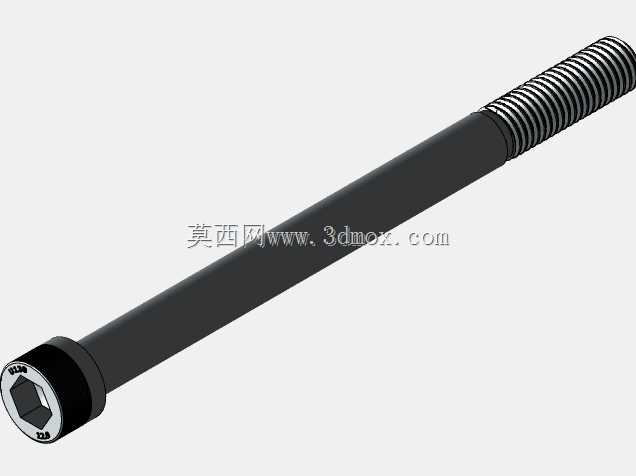

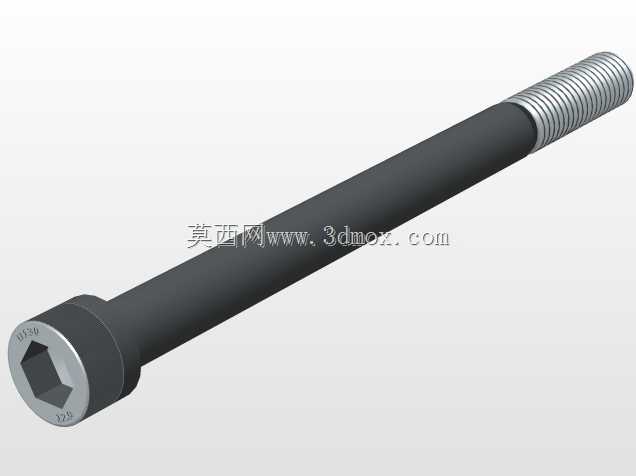

M14规格长杆内六角圆柱头紧固螺栓

　　在重型设备机架拼接、大型模具模板锁固、长行程工装夹具装配这类需要大深度螺纹连接的场景里，M14规格的长杆内六角圆柱头螺栓是选型清单里的常客，不同于短规格螺栓仅能应对薄板叠接、小部件固定的需求，180mm长度的杆身可以穿透多层叠合的连接基材，从模具的动定模支撑板到自动化线体的重型铝型材框架，从液压站的阀块安装座到工程机械的覆盖件内衬固定，都能看到这类长杆螺栓的应用。这类螺栓的头部采用标准内六角驱动结构，相比外六角头，它的安装所需操作空间更小，只需要对应规格的内六角扳手插入头部沉孔即可施加扭矩，在沉孔安装、狭窄空间装配的工况下优势明显，不需要预留扳手摆动的侧向空间，能让连接部位的结构设计更紧凑。圆柱头的头部端面平整，

　　拧紧后能和被连接件的沉孔端面或者支撑面完全贴合，头部的承载面积比同规格的盘头、沉头螺栓更大，拧紧时不会因为局部压强过大压伤被连接件的表面，尤其是在铝合金型材、工程塑料板材这类硬度偏低的基材上使用时，能有效分散压紧力，避免基材表面出现压痕甚至局部塌陷。杆身部分采用半螺纹设计，靠近头部的光杆段直径和螺纹大径保持一致，装配时光杆段和被连接件的安装孔形成间隙配合，能起到一定的定位导向作用，穿装过程中不会因为螺纹牙型刮蹭安装孔壁造成孔口毛刺，也能在连接副承受横向剪切力的时候，让光杆段承担主要的剪切载荷，避免螺纹牙型受剪变形导致连接失效。螺纹段采用标准公制粗牙螺距，牙型经过规整的切削滚压成型，牙顶和牙底的过渡圆弧均匀，

　　和标准M14螺母的啮合间隙控制在合理公差范围内，拧紧过程中不会出现卡滞、滑牙的问题，螺纹尾部的倒角处理能让螺母顺利旋入，不需要额外修磨螺纹端部。从安装边界来看，这款螺栓的总长度为180mm，选型时需要提前核算被连接件的总叠厚，加上弹簧垫圈、平垫圈的厚度后，确保螺纹旋合长度不小于1.2倍的螺纹公称直径，也就是不低于16.8mm，才能保证螺纹连接的强度足够，避免因为旋合长度不足导致螺纹脱扣；头部的内六角尺寸对应标准M14内六角螺栓的扳手规格，安装时需要匹配对应扭矩值，按照8.8级强度等级的螺栓性能，拧紧扭矩需要控制在合理区间，既不能扭矩不足导致连接松动，也不能扭矩过大造成螺栓杆部塑性拉长甚至断裂。设计这类长杆螺栓的三维模型时，

　　需要重点把控几个关键尺寸的公差：头部的外圆直径、头部厚度、内六角对边尺寸和深度都要严格遵循紧固件国家标准，螺纹段的长度要根据常用工况的叠厚需求设定，光杆段的同轴度需要控制在合理范围内，避免穿装时出现卡滞，螺纹部分的建模要还原真实的牙型轮廓，不能用贴图或者简化的圆柱代替，方便后续做装配干涉检查、有限元受力分析的时候能得到准确的结果。在实际的设备维护场景里，这类长杆螺栓经常用于需要定期拆解的部位，比如大型模具的拆模、设备侧盖的定期检修，内六角的驱动结构相比十字槽、一字槽更不容易出现滑牙，多次反复拆装也能保持驱动部位的完整性，降低维护时的零件损耗。另外在做装配体建模的时候，这类标准件的模型需要提前设定好配合参考，比如头部的贴合面、杆身的同轴心参考、螺纹段的配合参考，能大幅提升装配效率，不需要每次装配都手动选择配合面，这也是标准件三维建模时需要考虑的实用性细节，毕竟标准件的使用频率极高，模型的易用性直接影响整体的设计效率。
