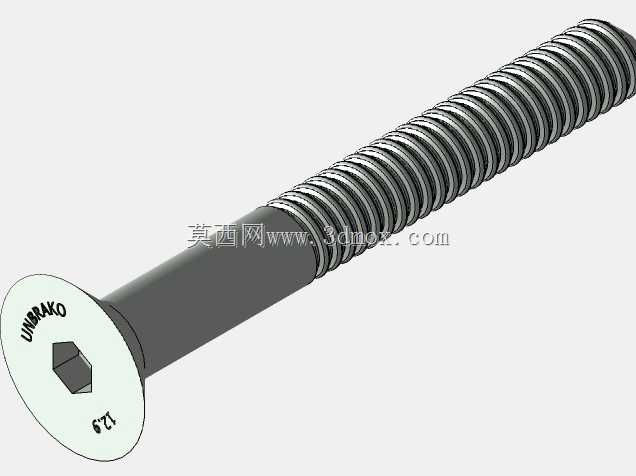

12.9级沉头内六角M10x80紧固螺栓

　　在各类机械结构的装配环节中，沉头内六角螺栓是应用频次极高的一类紧固连接件，这款公称直径10mm、公称长度80mm的沉头内六角螺栓，适配绝大多数需要沉头安装、保证装配面齐平无凸起的工况场景。从实际应用场景来看，这类螺栓常出现在自动化设备的钣金护板拼接、工装夹具的定位板固定、仪器仪表的外壳装配、模具的模板锁紧等环节，尤其是当安装位置的外表面不允许有紧固件凸起，避免干涉周边部件运动、或是需要保证外观面平整的场合，沉头结构的优势就会完全体现出来。

　　从功能特性上看，这款螺栓采用内六角驱动形式，相比十字槽、一字槽的沉头螺钉，内六角的受力接触面积更大，拧紧时可以承受更高的扭矩，不容易出现滑牙、拧花槽口的问题，适合需要较高预紧力的紧固场景；头部为90度沉头结构，安装后可以完全沉入预先加工好的沉孔内，装配完成后连接面无突出结构，不会对后续装配的部件造成干涉，也能避免凸起的螺栓头剐蹭操作人员、或是勾挂管线线缆等问题。螺栓头部印有12.9级的强度标识，对应紧固件的性能等级，意味着其具备较高的抗拉强度与屈服强度，能够承受较大的静载荷与一定程度的交变载荷，在有振动的设备工况下，配合对应的防松措施可以保持长期稳定的紧固效果，不容易出现松动失效的问题。

　　从设计思路层面分析，这款螺栓的螺纹段长度经过合理匹配，80mm的总长度下，光杆段与螺纹段的比例适配多数中等厚度板件的叠层紧固需求，光杆部分可以穿过被连接件的光孔，依靠螺纹段与下层件的内螺纹啮合实现锁紧，光杆与光孔的小间隙配合还能起到一定的定位作用，减少被连接件之间的错位偏移。螺栓头部的内六角槽尺寸符合通用紧固件标准，配套的内六角扳手属于行业通用工具，不需要特殊定制工装就能完成装配与拆卸，后期维护更换的通用性极强，不需要为单一部件准备专用工具，降低了设备运维的成本。

　　在安装边界与尺寸适配方面，使用这款螺栓前需要在被连接件的安装位置加工对应规格的沉孔，沉孔的锥度需要与螺栓头部的锥度匹配，沉孔深度要保证螺栓头部装入后不高出安装平面，同时沉孔下方的过孔直径要略大于螺栓公称直径，保证螺栓可以顺利穿过，避免过孔过小卡住螺栓光杆、或是过孔过大导致紧固时头部受力不均。在实际选型时，需要根据被连接件的总叠厚计算旋合长度，保证螺纹与内螺纹件的啮合长度满足强度要求，避免螺纹旋合过短导致滑牙、或是螺栓过长导致螺纹末端顶触其他部件。这类沉头内六角螺栓在装配时，需要注意控制拧紧扭矩，12.9级的高强度螺栓如果扭矩超过阈值，可能会出现螺纹断裂、或是头部被拧断的问题，扭矩过小则会导致预紧力不足，设备运行过程中容易出现螺栓松动，需要根据对应的扭矩规范选择合适的拧紧力矩，必要时可以配合螺纹胶、防松垫圈等附件提升防松性能。

　　在三维建模过程中，这类标准件的建模需要严格遵循对应的紧固件标准尺寸，包括头部直径、头部厚度、内六角对边尺寸、螺纹大径小径、螺距等参数都要与实际量产的标准件保持一致，这样在装配设计阶段进行干涉检查时，才能准确模拟实际装配的状态，避免设计完成后出现螺栓与周边部件干涉、沉孔尺寸不匹配导致无法安装的问题。建模时螺纹部分可以根据实际仿真与出图需求选择简化建模或是精确螺旋扫描建模，用于装配干涉检查的场景下简化螺纹即可提升运行效率，用于展示或是有限元分析的场景下则需要精确还原螺纹牙型，保证分析结果的准确性。
