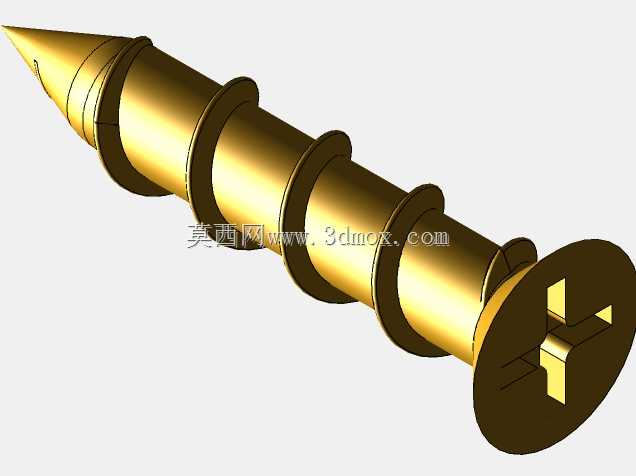

十字沉头6×30规格木螺钉结构设计

　　在木结构装配、家具制造、室内装饰装修、户外木构工程等场景中，木螺钉是实现木质构件之间、木质构件与其他材质辅件之间紧固连接的核心基础零件，这款公称直径6mm、有效长度30mm的十字沉头木螺钉，针对常规厚度木质板材的拼接、五金件在木质基材上的固定需求做了针对性的结构优化，适配绝大多数民用与轻型工程类木质连接场景。从实际使用的工况来看，这类规格的木螺钉常被用于12-18mm厚度实木颗粒板、多层实木板、松木指接板的拼接作业，比如定制柜体的侧板与层板连接、木质踢脚线与墙体木龙骨的固定、户外防腐木栅栏的横档与立柱连接、木质门窗套的基层构件紧固等场景，既不会因为螺钉长度过短导致咬合深度不足出现连接松脱，也不会因为长度过长穿透板材背面影响外观或者造成安装干涉。

　　从结构设计逻辑来看，这款螺钉的头部采用十字槽沉头结构，沉头锥面的角度匹配标准沉孔钻的加工角度，安装完成后螺钉头部可以完全沉入木材表面，不会出现凸起刮蹭衣物、影响后续饰面施工的问题；十字槽的槽深与槽宽适配常规PH2规格十字批头，批头咬合时接触面积充足，既可以有效传递电动螺丝刀的拧紧扭矩，也能减少拧装过程中滑牙、批头脱出的概率，适合批量装配场景下的高效作业。螺杆部分的螺纹采用大螺距三角牙设计，牙峰锋利且牙距适配木材的纤维特性，拧入过程中可以顺畅切断木材纤维，不需要预先钻太深的引导孔就能实现自攻咬合，同时较深的螺纹牙型可以在木材内部形成足够的咬合接触面，即便在密度稍低的软木基材上，也能提供可靠的拉拔力，避免长期使用后出现螺钉松动退出的问题。螺杆靠近头部的位置设置了一小段光杆区域，拧装到位时光杆段可以穿过上层被连接件，让下层基材的螺纹咬合区直接承受拉力，避免上层板材被螺纹撑裂，同时也能让两个被连接的构件贴合更紧密，减少拼接缝隙。螺钉的末端采用尖锐的锥形导向端，尖端的角度经过优化，对准安装位置后可以快速刺入木材表面，不需要预先冲定位点就能保证安装位置的精度，减少钻孔定位的辅助工序，提升现场装配的效率。

　　从安装边界条件来看，这款螺钉的总长度30mm，其中螺纹段长度约22mm，沉头头部直径约11mm，安装时如果需要做沉头处理，预钻沉孔的深度需要控制在3-4mm，沉孔直径11.5-12mm即可保证头部完全埋入；如果是在硬木材质上安装，建议预钻直径4mm左右的引导孔，引导孔深度约25mm，避免硬木密度过高导致拧入时螺钉断裂或者木材开裂；如果是在软木或者密度板上安装，可以直接使用电动螺丝刀拧入，不需要预先钻孔，但是需要控制拧紧扭矩，避免扭矩过大导致螺钉头部拧穿板材表层。这款螺钉的结构设计充分考虑了木质基材的物理特性，螺纹的牙型角经过反复验证，拧入过程中对木材纤维的破坏程度低，咬合后木材的回弹可以紧紧包裹螺纹牙型，形成长期稳定的连接力，即便在温湿度变化导致木材出现轻微胀缩的情况下，也能保持足够的紧固强度，不会因为木材的形变出现连接失效。在实际选型过程中，需要根据被连接构件的总厚度确认螺钉长度，保证螺钉拧入下层基材的深度不小于15mm，才能达到设计要求的连接强度，这款6×30的规格，适配的上层构件厚度范围在8-12mm之间，既可以满足室内家具的装配需求，也能覆盖户外轻型木构件的紧固要求，是木作装配场景中通用性极强的一款紧固件。建模过程中对螺纹的收尾、头部槽口的圆角、尖端的过渡曲面都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖锐棱角或者不合理结构，模型的尺寸公差符合紧固件的相关生产标准，可以直接用于装配模拟、工装设计或者生产工艺的验证，帮助结构设计人员在设计阶段就确认螺钉的安装空间是否充足，避免后续生产装配时出现干涉问题。
