窄款立式分层抽屉储物衣柜结构设计

　　这款窄款立式储物柜体的设计，最初是瞄准小户型玄关、卧室边角这类面积极为局促的垂直空间利用场景，在做结构方案的时候，首先卡死的是安装边界的宽度尺寸，整体外廓宽度控制在450mm以内，刚好能嵌入常规卧室承重墙与定制衣柜之间的预留缝隙，或是玄关处鞋柜旁的闲置窄边空间，不会占用过多横向通行面积，总高度则适配普通商品住宅2.7米左右的层高，顶部预留100mm的安装间隙，方便现场调整水平、规避顶面石膏线的凸起结构。

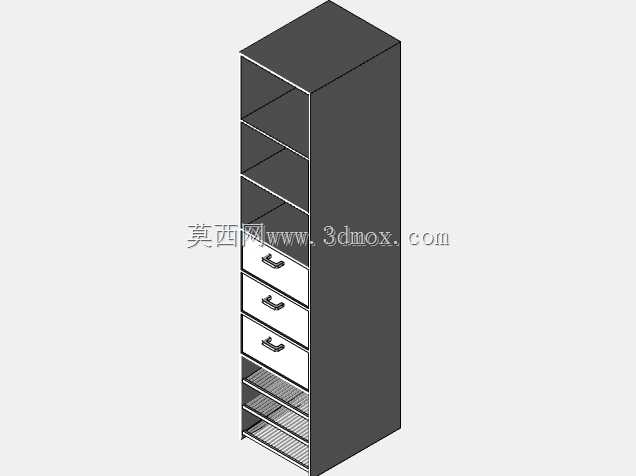

　　从功能分区来看，柜体从上到下做了明确的使用场景划分，最上部的三层开放式搁板，没有设置柜门或者抽屉结构，主要用来放置换季叠放的床品、不常使用的收纳盒，或是日常拿取频率较高的帽子、挎包类物品，搁板的进深做了380mm的尺寸，刚好能容纳常规尺寸的折叠毛衣、牛仔裤，不会因为进深过浅导致物品滑落，也不会因为进深过深造成内部空间浪费、拿取深处物品不便。中部的三个抽拉式抽屉是整个柜体的核心功能区，抽屉采用了内嵌式的安装结构，抽屉面板与柜体框架的缝隙控制在1.5mm，既保证抽拉过程中不会出现卡滞，也能避免缝隙过大积灰、影响外观整体性，抽屉的滑轨选用了侧装式三节静音滑轨，额定承重单抽15kg，完全可以满足内衣、袜子、配饰这类小件私人物品的收纳需求，抽屉面板上搭配了简约的长条形金属拉手，拉手的安装位置距离抽屉上边沿30mm，符合成年人站立操作时的手部施力角度，不需要过度弯腰或者抬手就能顺畅拉开抽屉。

　　下部的两层网篮式搁架，采用了金属网格的结构设计，相比实心搁板拥有更好的通风透气性，专门用来放置需要透气存放的鞋子、待换洗衣物，或是清洁用品类物件，网格的孔径控制在10mm，既能保证小件物品不会掉落，也不会因为网格过密影响通风效果，网篮同样做了可抽拉的结构设计，拿取深处物品时可以直接拉出，不需要探身到柜体内部。

　　在整体结构强度的设计上，柜体的侧面板采用了18mm厚的板材，背板则选用了9mm厚的密度板做嵌入式安装，嵌入侧面板、顶板、底板的预留槽内，槽深5mm，既可以提升整个柜体的抗扭曲变形能力，也能避免背板直接贴墙受潮，顶板和底板与侧板的连接采用了三合一连接件加木销的定位结构，木销主要承担定位和抗剪切力的作用，三合一连接件则负责锁紧固定，相比单纯的钉接结构，拆装重复利用率更高，也不会因为长期使用出现连接件松动、柜体晃荡的问题。柜体底部做了100mm高的踢脚板结构，一方面可以规避地面不平带来的柜体放置不稳问题，另一方面也能阻挡地面的灰尘进入柜体底部，减少卫生清理的死角，踢脚板与地面之间预留了5mm的间隙，方便日常拖地时的拖把进出，不会蹭脏柜体表面。

　　做这款模型的结构设计时，特意把所有的板件连接位置都做了工艺倒角处理，所有外露的板件边缘都做了R2mm的圆角，避免尖锐边角磕碰伤人，尤其是针对有孩童的家庭使用场景，所有可能接触到人体的位置都没有做直角锐边处理。抽屉的抽拉行程做了限位设计，完全拉出时不会从滑轨上脱落，避免抽拉过度导致抽屉掉落砸伤使用者，网篮结构的边缘也做了卷边处理，没有外露的金属毛刺，不会在拿取物品时划伤手部。

　　从实际落地应用的角度来说，这款柜体除了在家庭场景中作为边角衣柜使用，也可以放在出租屋作为简易的独立衣柜使用，或是放在办公室作为文件、杂物的收纳柜，整体的结构没有复杂的异形曲面，所有板件都是标准的矩形板件，加工时只需要做开料、封边、打孔三道工序就可以完成，生产加工的难度低，板材的利用率可以达到90%以上，能够有效控制生产制造成本，安装时也不需要复杂的专用工具，普通使用者按照装配说明书就可以完成整体组装，不需要专业的安装工人上门，能够进一步降低终端的使用成本。在做三维建模的过程中，所有的板件厚度、连接件安装位置、滑轨安装位都按照实际加工的尺寸做了1:1的还原，没有做夸张的艺术化变形，结构工程师拿到模型之后可以直接导出板件的加工图纸，对接开料设备进行生产，不需要再做二次的尺寸校核，也可以根据实际的使用需求，调整上部搁板、中部抽屉、下部网篮的数量比例，适配不同的使用场景需求，比如增加抽屉数量用于文具收纳，或是增加网篮数量用于卫浴空间的置物收纳，整体的模块化结构设计预留了足够的调整空间。
