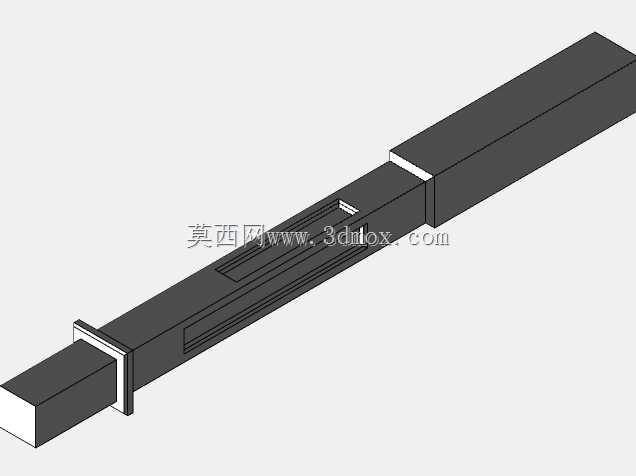

家用伸缩楼梯方形主轴结构设计

　　该结构件为隐藏式伸缩阁楼楼梯的核心传动承载主轴，主要应用于复式住宅、loft公寓、顶层阁楼的隐形楼梯系统中，承担梯段伸缩滑动的导向、承重以及梯节定位的核心作用，区别于普通楼梯的固定承重梁，这类主轴需要同时满足滑动顺畅、承重达标、伸缩无卡滞、长期使用无变形的多重要求，是决定伸缩楼梯使用寿命与使用体验的核心零件。

　　从实际使用场景来看，这类方形截面主轴适配的是侧装式伸缩楼梯结构，安装时主轴两端嵌入楼梯两侧的预埋导向槽内，每一节梯段的滑动座都套设在主轴上，当楼梯收起时，各节梯段沿着主轴轴向滑动叠合，完全隐藏于阁楼洞口的盖板内侧，不占用下层室内空间；当楼梯放下时，各节梯段沿着主轴依次滑出展开，形成连续的踏步支撑结构，使用者攀爬时的全部载荷都会通过踏步传递到滑动座，最终由主轴承担全部的弯曲载荷与滑动导向作用。

　　设计层面采用方形截面而非传统圆形轴，核心考量是方形截面的抗扭、抗弯截面模量更高，同等截面积下承重能力比圆轴提升30%以上，同时方形的四个平面可以直接作为滑动导向面，不需要额外加工导向键槽，滑动座采用内嵌尼龙滑块的结构与主轴平面配合，滑动时的接触面积更大，单位面积压强更小，长期使用不会出现圆轴容易发生的转动偏移、导向面磨损失圆导致的卡滞问题。主轴上设置的多组环形凸台，是对应每一节梯段滑出后的定位止口，当梯段滑动到设定位置时，滑动座上的弹性卡销会卡入凸台对应的定位槽内，避免梯段使用时发生滑动移位，凸台的高度经过精确计算，既不会影响梯段叠合时的滑动通过性，又能保证卡销卡入后有足够的定位强度，承受踏步的冲击载荷不会脱开。

　　从安装边界来看，该主轴的总长度适配常规2.8米到3.2米层高的阁楼楼梯，截面尺寸根据额定承重300kg的使用要求设计，安装时两端需要插入楼梯端部的固定支座内，插入深度不小于截面边长的1.5倍，避免端部受力发生弯折；主轴的安装平面度要求控制在每米长度0.5mm以内，否则会导致滑动座滑动时阻力过大，出现伸缩卡滞的问题；主轴表面做硬质氧化处理，表面硬度达到HV400以上，降低滑动摩擦系数的同时提升耐磨性能，不需要额外涂抹润滑脂即可保证长期滑动顺畅，避免普通钢制轴需要定期涂油维护、容易沾附灰尘导致滑动不畅的问题。

　　结构细节上，主轴靠近固定端的位置设置有一圈加宽的限位法兰，作为楼梯完全收起时的极限限位，避免最内侧的梯段滑动超程脱轴；主轴上加工的长条形凹槽是用于布置梯段展开的同步拉索，拉索嵌在凹槽内不会与滑动座发生干涉，保证各节梯段展开时同步动作，不会出现单节梯段先滑出导致的卡滞。整个主轴采用一体化挤压成型后精加工的工艺，没有拼接焊缝，避免长期承受交变载荷时焊缝位置出现疲劳断裂的问题，所有棱边都做了R1的圆角处理，避免安装时划伤施工人员，也防止滑动座的尼龙滑块被锐边割损。

　　在实际选型适配时，需要根据阁楼洞口的尺寸、梯段的节数、额定承重来匹配对应长度与截面的主轴，该结构的方形主轴因为导向面为平面，滑动座的配合间隙可以控制在0.2mm以内，展开后梯段的晃动量比圆轴结构小60%以上，使用者攀爬时的稳定性更好，不会出现普通圆轴伸缩梯踩踏时左右晃动感强的问题。同时方形主轴的安装定位更方便，只需要保证两侧主轴的平行度与平面度即可，不需要额外调整周向转动角度，现场安装效率比圆轴结构提升40%左右，非常适合批量生产的成品伸缩楼梯配套使用，也可用于旧楼梯的维修替换场景。
