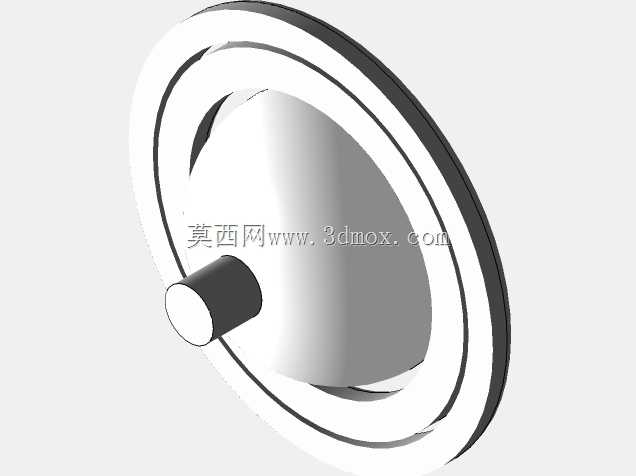

嵌入式天花板聚光灯结构三维设计

　　日常做室内照明配套结构设计时，嵌入式天花板聚光灯是工装、家装场景里出镜率极高的部件，这次的三维结构完全围绕暗装嵌入的实际安装逻辑搭建，没有做多余的装饰性结构，所有曲面、凸台、卡扣特征都对应实际生产装配的需求。先从安装边界说起，这款聚光灯适配常规家装吊顶的开孔尺寸，外圈的环形压边做了阶梯式厚度设计，压边最外侧的厚度控制在2mm以内，嵌入吊顶后不会出现突出顶面的突兀感，压边与灯体主体的衔接处做了15度的斜角过渡，既可以遮盖开孔边缘的施工误差，也能避免安装时刮伤吊顶饰面。灯体的反光罩部分采用旋压成型的抛物面结构，建模时特意把曲面的焦点位置校准在灯珠安装座的中心平面，实际装配后光线的汇聚角度控制在36度，刚好满足重点照明的光斑要求，

　　不会出现散光、光斑边缘杂光的问题，反光罩的壁厚统一设置为0.8mm，兼顾散热性能与结构强度，不会因为长期受热出现形变。背部的接线凸台做了防滑滚花特征，凸台的内径匹配常规照明线路的护线套尺寸，接线时可以直接把护线套卡入凸台，不需要额外打胶固定，既提升装配效率，也能避免线路拉扯导致的接线松脱问题。从应用场景来看，这款结构既可以用在家庭客厅的背景墙重点照明、玄关的局部补光，也能适配商场专柜、展厅展柜的定向照明需求，灯体的整体重量控制在180g以内，对吊顶的承重要求极低，哪怕是厚度较薄的石膏板吊顶也能直接安装，不需要额外做加固支撑。设计过程中特意规避了很多同类产品的常见问题：比如很多嵌入式射灯安装后容易出现灯体下坠、与吊顶贴合不严的问题，

　　这次在灯体两侧预留了弹片安装槽，弹片的张开角度设置为75度，安装时把弹片压入开孔后，弹片会自动顶在吊顶背面，配合正面的环形压边把整个灯体牢牢夹在吊顶上，哪怕长期使用也不会出现松动移位。另外灯体的散热筋结构做了隐藏式设计，没有把散热结构外露在灯体外侧，既保证了整体外观的简洁性，也能通过灯体金属材质的热传导把灯珠产生的热量传导到背部的散热腔，不会因为热量堆积导致灯珠光衰过快。建模时所有的配合公差都按照五金冲压、塑料注塑的常规生产公差设置，环形压边与反光罩的配合采用止口定位，装配时不需要额外调整位置，直接卡入就能保证同轴度，不会出现外圈偏心、安装后歪扭的问题。接线凸台的位置特意偏离灯体中心12mm，安装时接线不会顶到吊顶内部的龙骨，

　　哪怕开孔位置刚好靠近龙骨，也有足够的空间调整线路走向，不需要现场重新扩孔。反光罩的表面做了哑光质感的结构处理，建模时没有做高亮的镜面曲面，避免开灯时出现眩光问题，长时间在灯下工作也不会有视觉疲劳的情况。整体结构没有复杂的异形曲面，所有特征都可以通过常规的冲压、注塑工艺实现，开模成本低，批量生产时的良率可以控制在很高的水平，装配时只需要把灯珠驱动固定在背部腔体内，接好线路扣上弹片就能完成整灯组装，不需要复杂的工装夹具，适合中小批量的照明产品生产配套。
