600×1400规格双水道采暖散热装置结构

　　在民用集中供暖、分户独立采暖系统的终端换热环节，散热装置的换热效率、安装适配性直接决定室内采暖的实际效果，这款600×1400规格的双水道散热结构，正是针对大空间采暖场景做的定向结构优化。从实际安装边界来看，该散热装置主体平面尺寸为600mm宽、1400mm高，进出水接口采用侧置式外螺纹结构，接口伸出主体端面的长度控制在合理范围，既能够适配常规墙面暗装、明装的管路预留位置，也不会因为外伸长度过大占用过多室内通行空间，安装时只需保证主体与墙面预留30-50mm的空气对流间隙，就能满足冷热空气自然循环的流道要求。

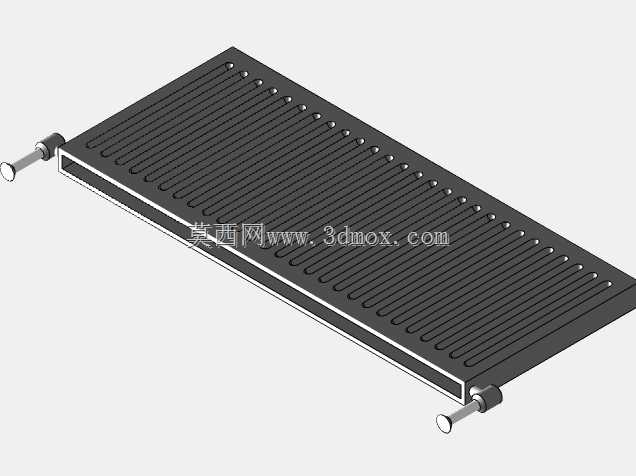

　　结构设计上采用双独立水道的排布逻辑，区别于单水道散热片的流道设计，双室结构将采暖水的流道拆分为两个并行的换热腔，高温采暖水进入装置后会分流到两个独立腔室同步完成热量交换，一方面拉长了换热介质在装置内部的停留时长，让热量能够更充分地通过金属壁面传导到外部散热鳍片区域，另一方面也降低了单流道的水流阻力，在同等供水压力下能够获得更稳定的循环流量，避免高楼层采暖系统因为压头不足导致的散热效率衰减。外部散热面采用密排式平行鳍片结构，鳍片与水道壁面采用一体压合的连接工艺，不存在接触热阻，每一片鳍片的间距经过反复校核，既不会因为间距过小积攒浮尘影响长期换热效率，也不会因为间距过大浪费有效散热面积，在自然对流的工况下，鳍片表面的热量能够快速带动周边空气升温，形成稳定的室内空气循环流。

　　从实际应用场景来看，该尺寸的散热装置适配20-25㎡的室内空间采暖需求，不管是住宅客厅、办公室工位区域还是小型商业门店的采暖配套，都能够匹配常规的墙面安装点位，侧置的进出水接口可以根据现场管路走向选择同侧进出水或者异侧进出水的连接方式，不需要额外改动内部流道结构，现场安装的适配性较强。在建模过程中，结构细节的还原完全贴合实际加工工艺：水道的壁厚按照常规采暖系统的承压要求做了等比例还原，能够承受0.8-1.0MPa的系统工作压力，满足绝大多数民用采暖系统的承压要求；鳍片的边缘做了微小的折边处理，既能够提升鳍片自身的结构强度，避免运输安装过程中出现鳍片变形倒伏的问题，也能够在一定程度上引导对流空气的流向，减少散热过程中的无效热量损耗。

　　很多结构设计人员在做采暖系统配套建模时，往往会忽略散热装置的接口位置与现场管路的干涉问题，这款结构在设计时就将接口的中心距、外伸长度、螺纹规格做了标准化处理，能够直接对接市面上常规的采暖管路阀门、接头配件，不需要在装配阶段额外做适配性修改。双水道的结构设计也兼顾了后期维护的便利性，两个独立腔室如果出现局部堵塞的情况，可以单独对单腔做冲洗处理，不需要整体更换散热装置，降低了后期运维的成本。从散热性能的匹配逻辑来看，600mm的宽度尺寸刚好适配常规住宅窗下墙的预留安装宽度，1400mm的高度能够在垂直方向上覆盖更大的空气对流范围，热空气从装置表面上升后，能够沿着天花板自然扩散到整个室内空间，避免出现局部区域温度不均的问题。

　　在三维建模的细节处理上，该结构完整还原了产品的所有装配特征：接口位置的紧固台阶、鳍片与主水道的连接圆角、主体边框的包边结构都做了1:1的还原，不管是做采暖系统的装配干涉检查，还是做室内布局的效果展示，都能够直接调用，不需要再做额外的结构补全。不同于很多简化的散热装置模型，这款结构充分考虑了实际工程中的安装公差预留，主体的安装挂点位置也按照行业通用的挂装标准做了定位，在做BIM建模或者室内装修配套设计时，能够直接匹配挂装支架的安装点位，减少设计阶段的重复工作量。对于从事暖通结构设计、室内装修配套、采暖设备选型的工程人员来说，这种完全贴合实际产品结构的三维模型，能够有效提升设计阶段的准确性，避免因为模型简化导致的现场安装干涉、参数匹配错误等问题。
