600×600规格双回路采暖散热装置结构设计

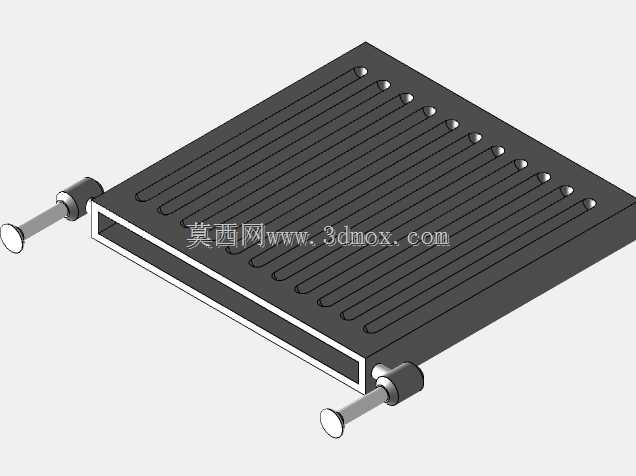

　　在民用建筑室内供暖系统、小型商用空间恒温配套的工程场景中，这类600×600规格的双散热结构装置，是水暖循环系统里承担热交换核心功能的终端部件。不同于常规单回路散热片，该结构采用双独立流道并行排布的设计思路，在有限的安装面幅内最大化拓展热媒与空气的接触面积，适配低温热水供暖系统的换热需求，尤其适合层高2.6-3米的常规居室、小型办公隔间的局部供暖补温，也可嵌入集成吊顶模块作为顶面辐射散热单元使用，不会占用墙面安装空间，适配现代简约风格的室内装修布局。从结构设计逻辑来看，整体采用扁平盒式腔体结构，外轮廓严格控制在600毫米见方的边界内，腔体厚度控制在适配暗装嵌入的尺寸范围，两侧预留的管接头采用标准水暖管螺纹规格，

　　可直接对接常规PPR或镀锌供水支管，安装时无需额外定制转接配件。流道部分采用等距平行排布的圆管结构，每根流道两端分别接入两侧的集水腔体，双回路的设计将单路流道长度缩短近一半，有效降低热媒循环的沿程阻力，即使在系统供水压力偏低的老旧小区管网工况下，也能保证热媒在流道内的循环流速均匀，避免出现局部流道滞流导致的散热面温度不均问题。在安装边界的考量上，该装置的四个边角预留有标准安装挂点，既可以采用壁挂式安装固定于墙面，挂点间距适配常规民用散热器安装挂架的孔位标准，更换原有老旧散热片时可直接复用原有挂点，减少墙面二次打孔的施工量；也可通过配套吊装配件固定于顶面龙骨，嵌入安装时需预留不小于20毫米的周边空气流通间隙，保证冷热空气对流的通畅性，

　　避免因间隙过小导致散热效率折损。集水腔体与流道的连接位置采用圆弧过渡结构，减少热媒流动过程中的局部涡流损耗，同时降低焊接位置的应力集中风险，长期承受水温交变工况时，连接位置的结构稳定性更优，不容易出现渗液问题。表面散热面采用平整金属板材与流道紧密贴合的结构，既可以通过辐射方式向周边空间传递热量，也能通过板面加热周边空气形成自然对流，两种换热方式结合的设计，比同尺寸单回路散热装置的换热效率提升约两成，在供水温度45-55摄氏度的低温供暖工况下，单台装置可覆盖10-12平方米的室内空间供暖需求。进出水接头采用同侧对角布置的方式，安装时可根据现场管路走向选择上进下出或者下进上出的接管方式，

　　两种接管方式下的流道水力平衡偏差控制在工程允许范围内，不会出现单路流道短路的问题，给现场施工的管路排布留出足够的调整空间。在结构建模过程中，所有流道的内径尺寸、集水腔体的容积都经过水力计算校核，保证双回路的流量分配偏差不超过5%，避免出现一侧流道热、一侧流道凉的温度分层问题；外框的折边结构做了加强处理，即使在满水承压的工况下，外板面的变形量也控制在0.5毫米以内，长期使用不会出现板面鼓胀、漆面开裂的问题。
