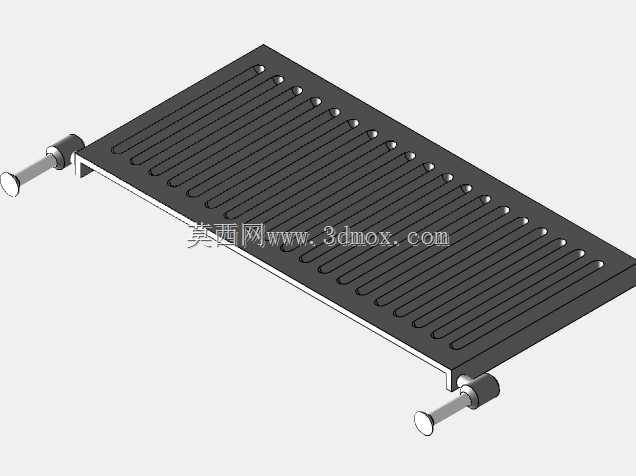

500×1000规格单柱式采暖散热片结构

　　这款散热构件的核心应用场景集中在民用住宅、小型办公空间的独立水暖供暖回路中，作为供暖系统的终端换热部件，承担将热媒携带的热量通过对流与辐射方式传递到室内空间的作用，适配单户独立供暖、集中供暖入户支管的安装需求，尤其适合小面积卧室、书房这类对供暖温度均匀性有要求的空间。从实际使用的角度看，这类散热构件的换热效率直接决定室内升温速度与温度稳定性，设计过程中首先要平衡换热面积与安装占用空间的关系，500毫米的宽度搭配1000毫米的高度，是经过大量安装场景验证的黄金尺寸——既不会因为宽度过大占用过多墙面横向空间，影响家具摆放，也不会因为高度过高导致安装时与窗台、墙面踢脚线产生干涉，常规安装时底部距离地面预留100-150毫米的间隙，顶部距离窗台预留不小于80毫米的检修空间，两侧距离墙面阴角预留至少50毫米的安装操作空间，就能满足安装与对流散热的双重要求。

　　结构设计上，主体采用多流道并联的排布方式，内部流道采用等截面圆弧过渡设计，避免热媒在流道转角处产生涡流阻力，降低整个供暖回路的压损，减少循环泵的输出负载。流道外壁采用平直薄翅片一体化结构，相比传统拼接式翅片，不存在接触热阻，能更快将流道内热媒的热量传导到外表面，提升换热效率。两端的连接接头采用侧出式设计，接头轴线与散热片主体平面平行，适配墙面暗装支管的连接走向，安装时不需要额外加装转弯接头，减少管路泄漏点，接头的尺寸匹配常规民用供暖系统的支管通径，不需要定制变径配件，现场安装的适配性更强。

　　从建模的工程逻辑来看，建模时首先要确定主体的安装基准面，以散热片贴合墙面的背面作为装配基准，所有流道的位置度、接头的同轴度都以这个基准面作为参照，避免安装时出现背面无法贴平墙面、接头与管路错位的问题。流道的排布间距经过换热计算优化，间距过小会导致相邻流道的散热面热量叠加，降低有效换热面积利用率，间距过大则会在相同外形尺寸下减少流道总数量，降低整体换热量，最终采用的等间距排布方式，既保证了每个流道周围的空气对流空间，也最大化利用了1000毫米高度方向的换热面积。外框采用折边包边结构，不仅能提升整体结构刚度，避免薄型散热片在运输、安装过程中产生翘曲变形，折边形成的圆弧过渡也能避免安装、日常清洁时的尖锐边角划伤风险，适配民用场景的使用安全要求。

　　实际选型过程中，这类单块散热构件的换热能力可以覆盖15-18平方米的室内空间供暖需求，安装时不需要额外拼接组合，单块即可完成小空间的供暖终端配置，相比多块拼接的散热片，减少了连接点的泄漏风险，也降低了现场安装的工作量。表面采用平整的哑光处理，既不会因为过于光滑的表面产生强光反射影响室内视觉效果，也不容易在表面积累浮尘，日常维护只需要用干布擦拭即可，不需要特殊的清洁维护。流道内部做了平滑钝化处理，减少热媒中杂质在流道内壁的附着，避免长期使用后流道通径变小、换热效率下降的问题，延长整个构件的使用寿命。在进行管路匹配时，两端的接头可以根据现场管路走向选择同侧连接或者异侧连接，两种连接方式下的热媒流场都经过优化，不会出现流道短路导致的局部区域不热的问题，不管是上进下出还是下进下出的管路排布，都能保证所有流道内的热媒流速均匀，整个散热面的温度差控制在2摄氏度以内，避免出现局部过热或者上下温度不均的情况，提升室内供暖的舒适度。
