铝制三轴台式数控加工装置结构方案

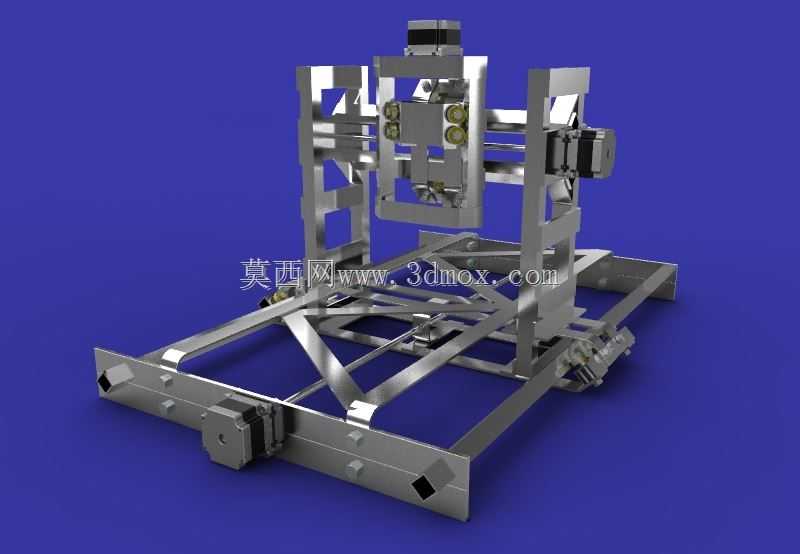

　　这套三轴台式数控加工结构，核心面向个人DIY加工、小型工坊样件试制场景，可覆盖软金属、塑料、低熔点熔融类耗材的切削与成型作业，适配小尺寸零件的单件定制、教学实训操作需求，相比工业级大型数控设备，它的占地边界控制在桌面级范畴，不需要专门的设备基础，普通承重工作台即可完成架设安装。从结构框架来看，整体采用铝合金型材搭配板材拼接的搭建思路，主支撑框架通过标准角件与紧固件连接，没有采用一体化焊接结构，一方面降低了单件制作的加工门槛，普通爱好者借助基础钻孔、攻丝工具就能完成框架组装，另一方面也预留了足够的改装调整空间，后续可根据加工需求拓展轴数、更换执行端部件。设备的三轴运动体系采用成熟的丝杆传动搭配直线导轨导向方案，

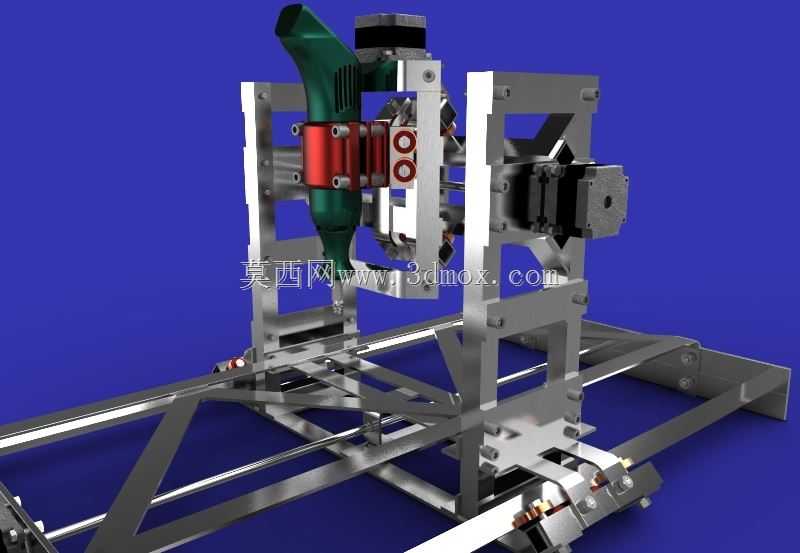

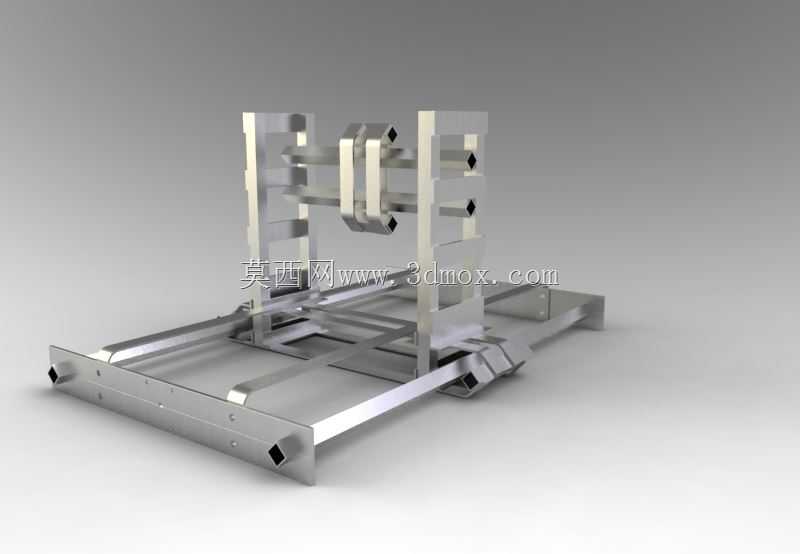

　　X轴横跨在底座两侧的纵向导轨上，Y轴集成在工作台安装位，Z轴承载加工执行端做垂直方向进给，各轴的驱动端预留了伺服或步进电机的安装位，可根据加工精度、负载需求灵活选配动力部件，传动副的安装座都设计了可调预紧结构，长期使用出现间隙后可通过调整螺栓消除回程误差，保证加工进给的精度稳定性。执行端的安装位采用通用夹具接口设计，可适配手持电钻、小型主轴、热熔挤出头等不同作业部件，切换不同执行端后，可分别完成钻孔、铣削、熔融堆积成型等不同工序，不需要对主体框架做大规模改动。底座部分采用桁架式铝型材拼接结构，在控制整体重量的同时保证了框架的刚性，底部预留了工件装夹平台的安装孔位，可搭配T型槽台板或者格栅式工作台使用，满足不同装夹方式的需求，

　　框架的走线槽都集成在型材的槽位内部，运动过程中不会出现线缆拖拽干涉的问题。从安装边界来看，设备整体宽度控制在600毫米以内，纵深不超过500毫米，Z轴最大行程可根据安装的执行端长度调整，常规配置下垂直进给行程可达150毫米，X、Y轴的有效加工行程覆盖300*200毫米的加工范围，足够应对绝大多数小型零件的加工需求。设计过程中充分考虑了自制场景的加工可行性，所有非标准件的外形都适配普通铣床、钻床的加工能力，没有需要五轴设备才能加工的复杂曲面结构，零件的公差配合都选用基孔制间隙配合，普通机加工从业者就能完成零件的加工与装配调试。框架的各连接位置都设计了定位止口，装配时不需要专用工装就能保证各轴的垂直度与平行度，降低了整机的装配调试难度。

　　设备的运动部件都设计了防尘挡片结构，可阻挡加工过程中产生的切屑、粉尘进入导轨与丝杆副，延长传动部件的维护周期，整体结构没有冗余的装饰性部件，所有结构件都承担对应的支撑、传动或防护功能，在满足刚性与功能需求的前提下尽可能压缩了整体体积与材料成本，适合个人制作者、小型教学场景作为数控加工入门的实操载体，也可作为小型加工点位的补充加工设备，完成大型设备不便承接的小尺寸零件加工任务。
