双轮砂轮机式磨削加工设备结构

　　这款双轮布局的磨削设备，是小型机加工车间、五金维修工位、职业技能实训场地中极为常见的通用磨削加工装备，日常主要承担金属工件的刃口修磨、飞边去除、表面打磨、小型零件的倒角去毛刺作业，也可用于硬质合金刀具、手工工具的刃磨修复，适配小批量多频次的零散加工需求，无需复杂的工装装夹即可快速上手操作。从结构设计逻辑来看，整机采用对称式双砂轮布局，两侧砂轮可分别适配不同粒度的磨轮，一侧可安装粗粒度砂轮用于大余量的飞边打磨、铸件浇口去除，另一侧安装细粒度砂轮用于精磨、刀具刃磨作业，无需频繁更换磨轮即可切换粗精加工工序，大幅减少工位辅助作业时间。设备的核心支撑采用一体式铸造机座，机座底部预留了四个螺栓安装孔，

　　可直接固定在混凝土工位基础或者钢制工作台上，安装时需要保证机座上平面的水平度误差控制在0.1mm/米范围内，避免高速运转时产生额外振动影响磨削精度，同时降低磨轮碎裂的安全风险。机座上方集成了电机安装腔与传动防护结构，电机输出轴两端直接延伸安装砂轮，省去了中间皮带传动的结构损耗，传动效率更高，同时减少了皮带张紧调整的维护工作量，这种直联式的结构也让整机的外形尺寸更为紧凑，整机宽度控制在600mm以内，深度方向不超过400mm，高度约500mm，占用工位面积极小，适合在空间有限的维修工位、实训操作台排布安装。两侧的砂轮外侧配置了可快速拆卸的弧形防护罩，防护罩采用钢板冲压成型，覆盖砂轮外侧75%以上的圆周面积，开口方向朝向操作侧，

　　既可以阻挡磨削时飞溅的磨屑与火花，也能在砂轮意外碎裂时阻挡碎块飞出，防护罩的安装支架预留了调节间隙，可随着砂轮的磨损消耗调整防护罩与砂轮的相对位置，保证防护间隙始终处于安全范围内。每个砂轮的上方还配置了可调节的工件托架，托架与砂轮工作面的间隙可通过锁紧螺栓调整，作业时间隙需控制在2mm以内，防止工件被带入砂轮与托架的缝隙中引发安全事故，托架的支撑面经过铣削加工，平面度较高，可作为小型工件磨削时的支撑基准，保证磨削面的平整度。设备的电气控制部分集成在机座侧面的接线腔内，配置了带过载保护的启停按钮，接线腔预留了标准的电缆进线孔，可直接接入车间380V三相工业电源，安装时需要可靠接地，避免漏电风险。从建模细节来看，

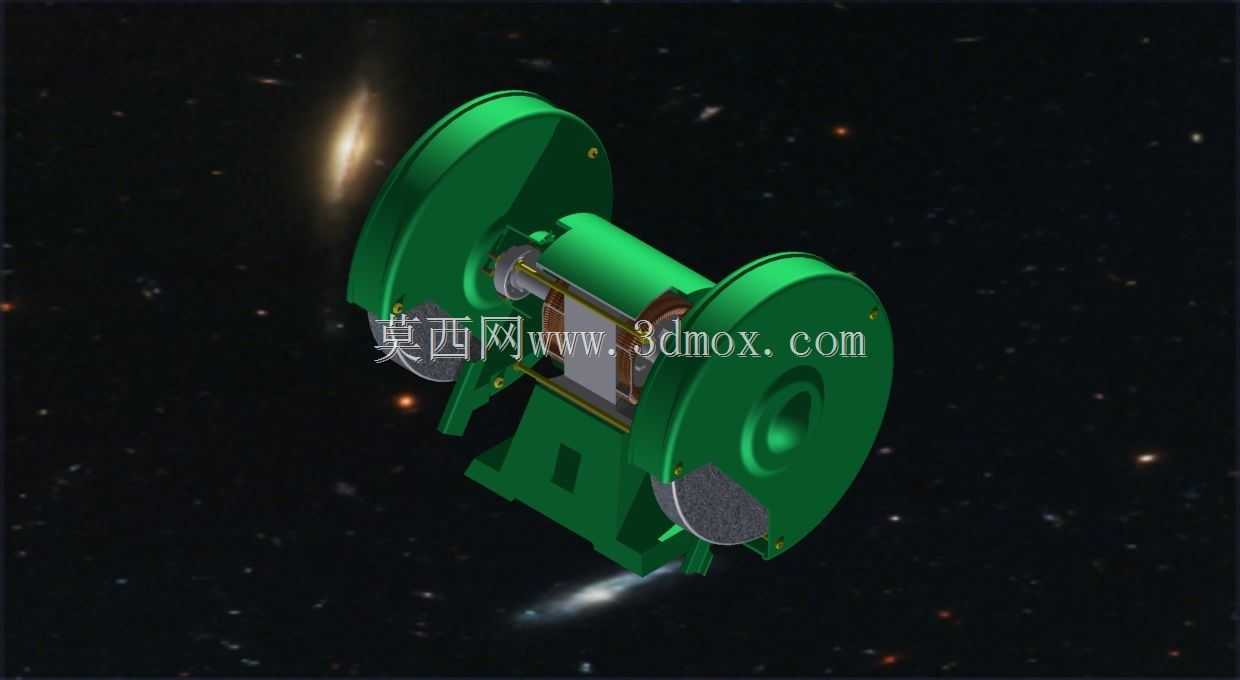

　　整个模型完整还原了设备的装配关系，包括机座的铸造圆角、电机端盖的连接螺栓、砂轮的夹紧法兰、防护罩的固定卡扣、托架的调节滑槽等细节结构，所有配合面的公差预留都符合实际装配要求，比如砂轮内孔与电机轴的配合采用间隙配合，夹紧法兰的压紧面与轴线的垂直度公差控制在0.02mm以内，保证砂轮安装后运转平稳，径向跳动量符合磨削作业的精度要求。在实际选型应用中，这类设备的单轮磨削线速度通常控制在35m/s以内，适配直径200mm、厚度25mm的标准平行砂轮，可根据加工材质选择氧化铝、碳化硅等不同材质的磨轮，针对不同的加工场景，还可在托架上加装小型角度靠山，实现固定角度的斜面磨削、刀具刃磨作业，比如麻花钻的顶角刃磨、錾子的楔角修磨等，都可以通过调整靠山角度快速完成。设备的日常维护也较为简便，只需要定期检查砂轮的磨损情况、防护罩的紧固状态、托架的间隙大小，及时更换磨损超标的砂轮，清理机座内部堆积的磨屑即可保证长期稳定运行，不需要复杂的润滑保养流程，非常适合一线加工工位长期使用。
