坐姿标准人体姿态参考三维数模

　　在各类需要人机适配验证的结构设计场景中，标准人体参考数模是前期方案校核阶段不可或缺的基准工具，这款坐姿人体数模采用分部件独立建模的逻辑搭建，所有肢体段均保留独立实体特征，未做布尔合并处理，方便设计人员根据实际校核需求单独调整各部位的位置与角度，适配不同姿态下的空间边界验证工作。数模整体身高区间对应常规成年人体尺寸范围，各肢体段比例符合通用人体测量学数据基准，可直接用于自行车、座椅、操作台、驾驶舱等需要匹配人体坐姿姿态的产品空间校核，无需额外做比例缩放调整，能有效减少前期方案阶段的人机尺寸校核误差。从建模逻辑来看，数模将头、躯干、上臂、前臂、手部、大腿、小腿、足部各段均拆分为独立可移动的实体单元，各部件的连接位置对应人体关节活动中心，

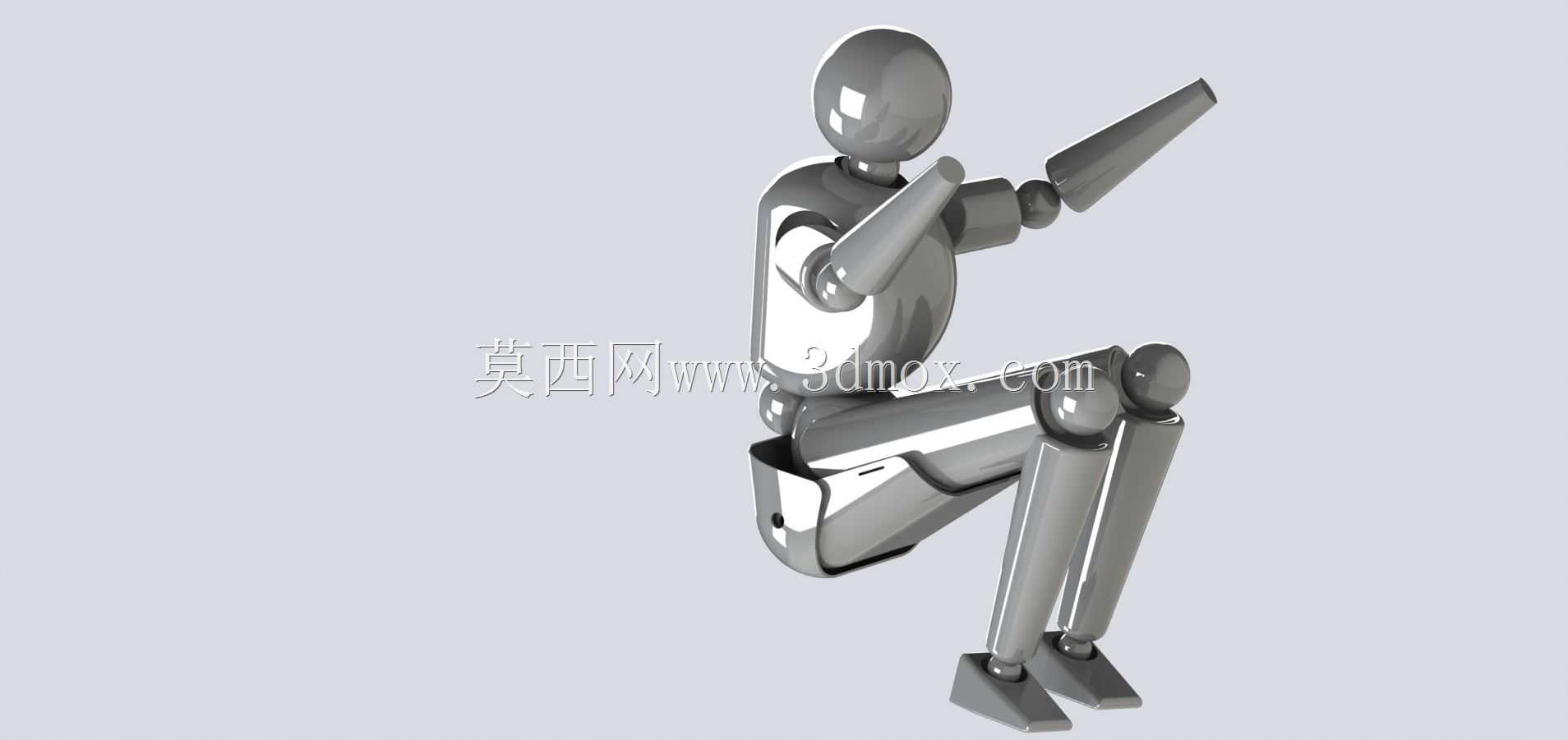

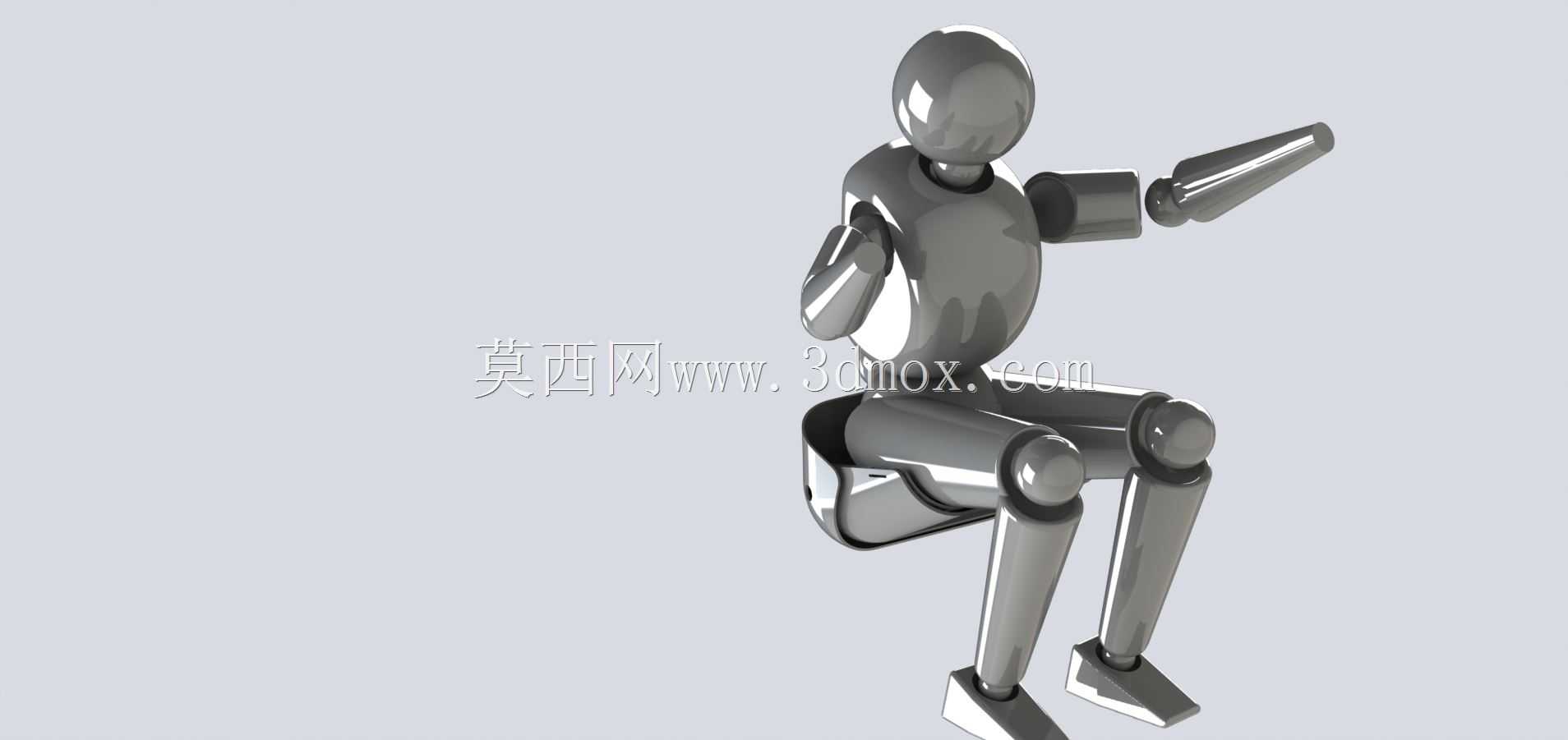

　　调整姿态时可直接以关节点为旋转中心转动对应肢体段，无需重新拆分几何特征，大幅提升姿态调整的效率。数模初始状态为端坐姿态，躯干保持自然直立，单侧手臂前伸，另一侧手臂自然弯曲放置于身侧，双腿自然下垂足部贴合支撑平面，这个初始姿态可直接适配大部分坐姿操作场景的基准校核，比如控制台操作位的手臂可达范围验证、座椅靠背与人体背部的贴合度校核、自行车骑行姿态下的腿部踩踏空间验证等场景都可直接调用，仅需微调局部肢体角度即可匹配具体产品的校核需求。在实际工程应用中，这类人体参考数模主要用于两个核心环节，一是方案初期的空间布局验证，通过将人体数模装配到产品整体装配体中，可直观判断操作部件是否在人体肢体可达范围内，是否存在肢体活动的干涉区域，

　　比如在设计自行车架结构时，将该数模调整为骑行姿态后，可直接验证车架上管高度是否会对大腿上下摆动造成干涉，车把位置是否在前臂自然活动范围内，坐垫角度是否与臀部支撑形态匹配，避免后期样机制作阶段才发现人机尺寸不合理的问题；二是用于产品展示环节的姿态搭配，在做设备操作演示动画、产品结构爆炸图展示时，搭配对应姿态的人体数模，可更直观地呈现产品的实际使用状态，让观看者快速理解产品的操作逻辑与使用场景。数模的几何形态做了简化处理，未保留精细的人体曲面细节，整体采用光滑过渡的实体形态，一方面是为了降低数模的文件体量，在大型装配体中调用时不会造成明显的卡顿，另一方面这种简化形态更适合做空间边界的快速校核，

　　不会因为过多的曲面细节干扰设计人员对空间间隙的判断。各肢体段的连接位置预留了足够的旋转活动空间，调整姿态时不会出现部件之间的几何干涉，比如大腿段与躯干段的连接位置对应髋关节中心，旋转大腿时可覆盖正常人体髋关节的活动角度范围，不会因为实体之间的碰撞限制姿态调整的自由度。在做装配配合时，设计人员可根据实际需求给对应关节添加同轴心、角度限制等配合关系，快速锁定需要的姿态，比如验证操作台按键布局时，可给肩关节、肘关节添加角度配合，将手臂调整为操作按键的自然姿态，逐一测量各按键位置与手指末端的距离，判断按键布局是否符合操作舒适度要求。数模附带的简易座位结构可作为坐姿支撑的基准面，使用时可根据实际产品的支撑面位置替换或隐藏该座位结构，不会影响人体各部件的独立调整，比如在做汽车座椅的人机校核时，可隐藏数模自带的座位，将人体数模直接装配到汽车座椅的数模上，调整各肢体段位置匹配实际乘坐姿态，即可验证座椅的支撑角度、腿部空间、方向盘操作距离等核心人机参数。不同于带完整骨骼肌肉结构的高精度人体模型，这款简化数模更适合结构设计阶段的快速校核工作，不需要专业的人机工程软件即可直接在通用三维建模环境中操作，对设计人员的软件操作能力要求更低，调整效率更高，完全能满足常规机械产品、民用产品设计阶段的人机尺寸验证需求，避免因为人机尺寸不合理导致的后期方案反复修改，缩短产品研发的前期验证周期。
