山地自行车碟刹花鼓结构设计

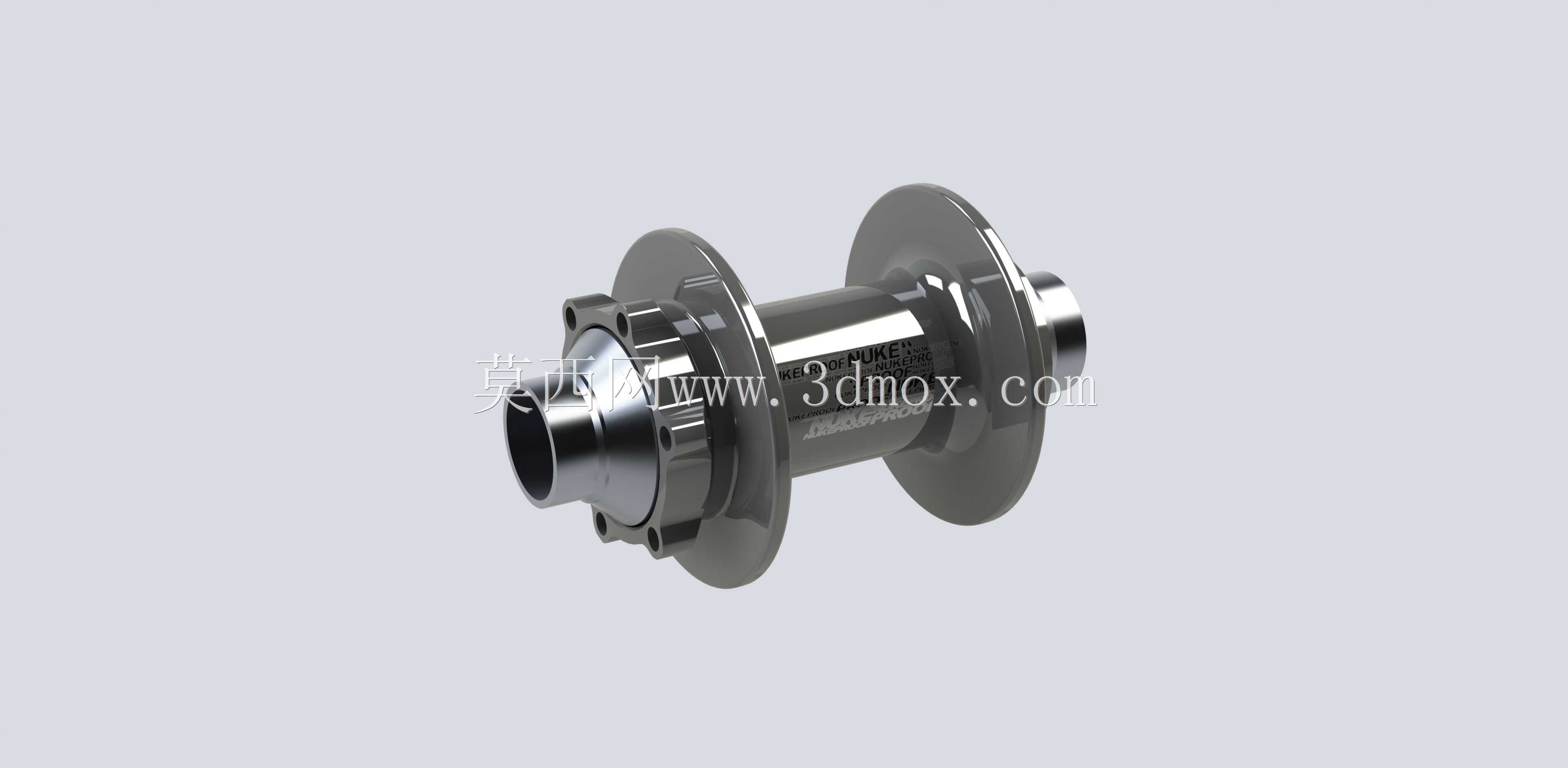

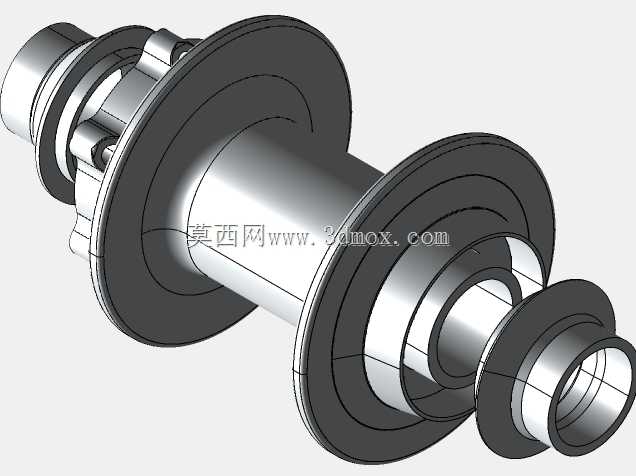

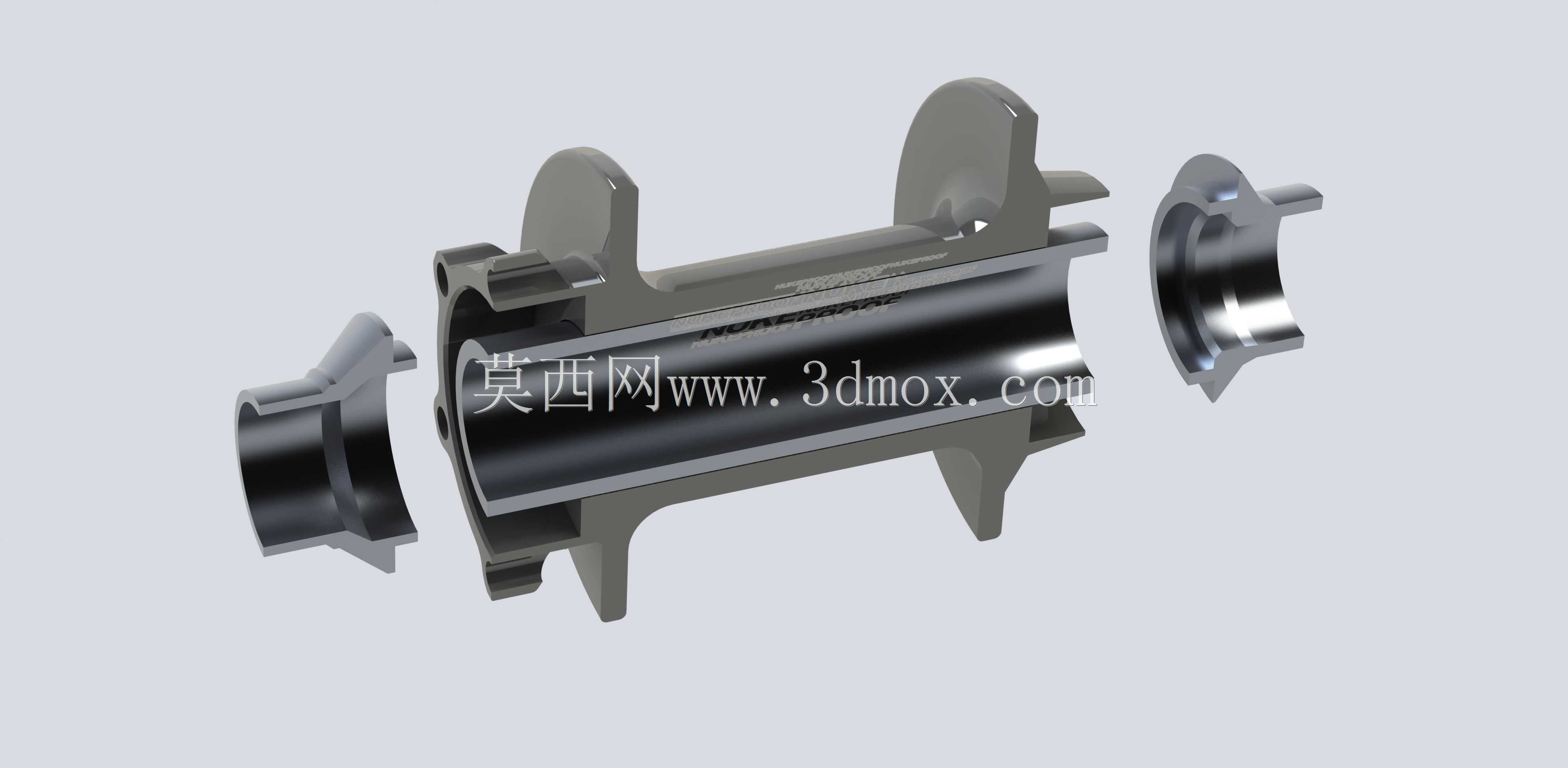

　　这款花鼓是山地自行车轮组的核心承载部件，主要承担轮组旋转支撑、辐条固定、碟刹安装基座的功能，适配高强度越野、林道穿越等复杂骑行场景，在轮组系统中直接决定轮组的转动顺滑度、承载能力与刹车系统的安装匹配度。从结构设计来看，整体采用对称式双法兰布局，两侧法兰盘为辐条编圈提供安装点位，法兰盘上的辐条孔位经过角度优化，能够匹配常规交叉编法的辐条走线，避免辐条安装后出现应力集中的弯折问题，保证轮组编圈后的张力均匀性，减少长期使用后轮组偏摆的概率。花鼓主体的轴壳部分采用一体化加工的中空结构，中空内腔用于容纳轴芯、轴承组件，中空设计在保证结构强度的前提下降低了整体自重，符合山地车零部件轻量化的设计需求。轴壳一端集成了碟刹安装座，

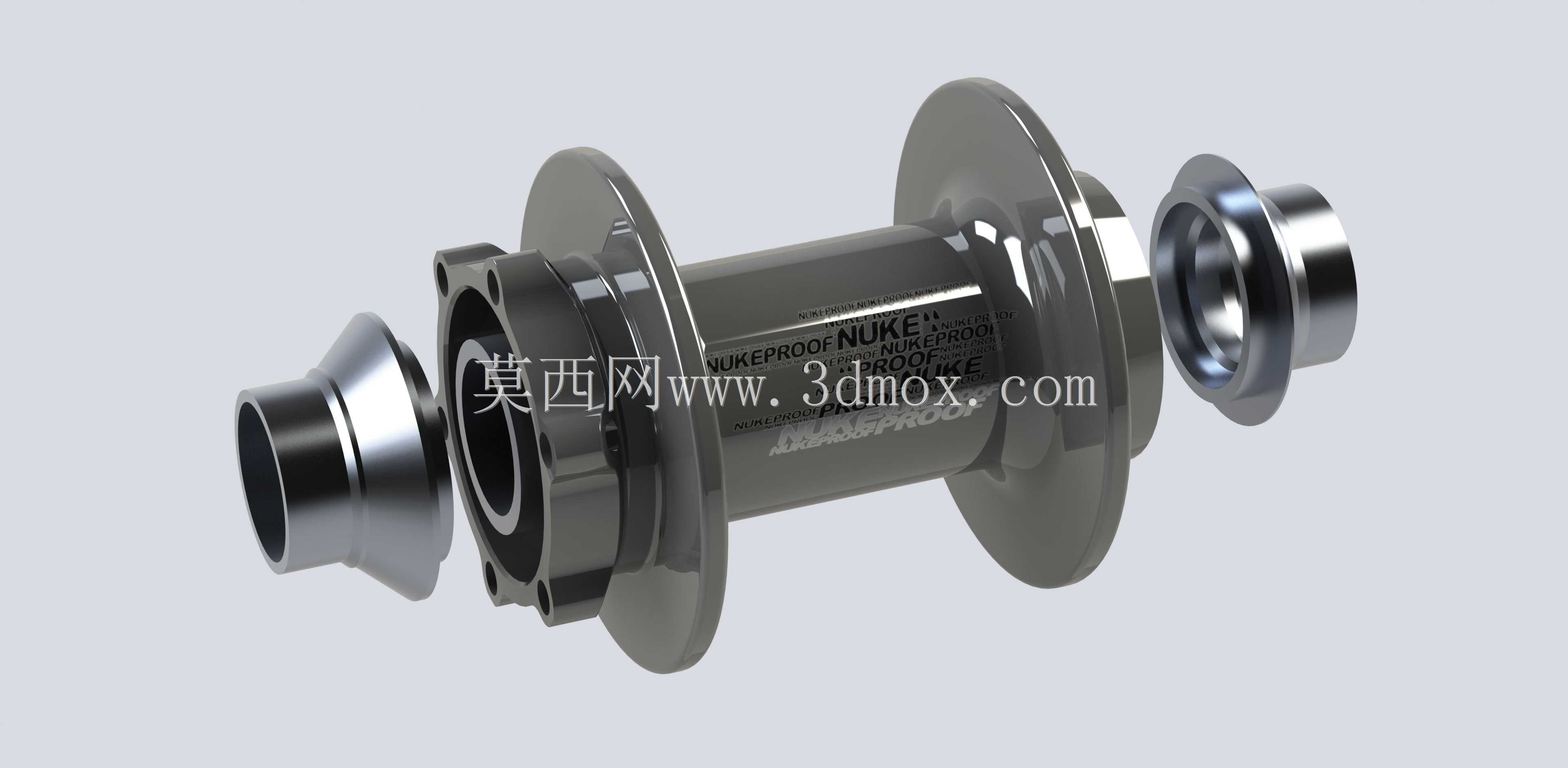

　　采用标准六钉碟刹安装接口，安装面的平面度控制在0.02mm以内，能够保证碟片安装后与刹车卡钳的平行度，避免刹车时出现蹭碟、抖动的问题，安装座的螺纹孔采用统一的标准螺距，适配市面绝大多数主流规格的六钉碟刹刹车片。两端的轴档结构经过精密加工，与轴承外圈的配合采用过渡配合公差，既保证轴承安装后的定位精度，又避免过盈量过大导致轴承转动阻力增加，延长轴承的使用寿命。从安装边界来看，这款花鼓的开档尺寸适配常规山地车前叉的安装标准，轴芯直径匹配主流快拆或桶轴的安装规格，两端法兰的间距、法兰直径经过辐条长度计算验证，搭配对应尺寸的车圈与辐条即可完成轮组编圈，不需要额外进行结构修改。花鼓的外壳表面做了硬质阳极氧化处理，能够抵御山地骑行中泥水、

　　砂石的冲刷腐蚀，同时提升表面的耐磨性能，避免辐条安装、日常拆装过程中出现表面划伤。在实际使用场景中，这款花鼓的内部轴承采用双密封结构，密封胶圈能够阻挡外界的泥沙、水汽进入轴承内部，在泥泞、涉水的骑行环境下依然能够保持转动的顺滑度，减少日常维护的频率。设计过程中针对山地骑行的冲击载荷做了结构强化，轴壳的壁厚在应力集中的法兰根部做了加厚处理，经过载荷模拟验证，能够承受大落差落地时的冲击载荷，避免出现法兰断裂、轴壳变形的问题。花鼓两端的轴芯采用高强度合金钢材质，经过热处理提升表面硬度，与轴承内圈的配合精度控制在合理公差范围内，既保证转动灵活性，又不会出现轴芯旷量的问题。在轮组组装过程中，这款花鼓的法兰孔位做了倒角处理，

　　辐条帽安装时能够顺畅就位，编圈调整张力时不会出现辐条卡滞的问题，降低编圈作业的操作难度。对于结构设计从业者来说，这款花鼓的结构布局可以作为山地车轮组部件设计的参考，其公差配合、结构强化的设计思路能够复用到同类型承载旋转部件的设计中，在保证功能可靠性的前提下平衡自重与强度的关系，满足户外复杂使用场景的性能需求。
