实验室用椭圆便携孵化器外观结构设计

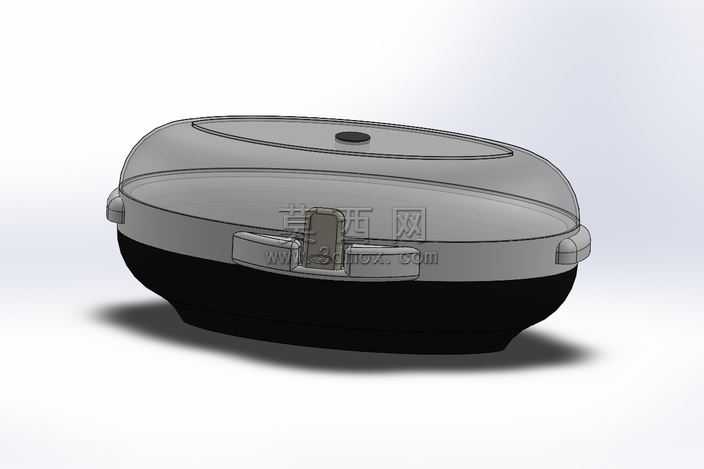

本作品为实验室小型便携孵化器的三维设计模型，整体采用圆润椭圆扁壳造型，在建模阶段通过多段曲率连续的样条曲线搭建主体轮廓，以放样、曲面缝合、实体加厚等操作完成上下壳体的基础形态构建，保证壳体曲面过渡顺滑无尖锐棱角，既提升握持搬运的舒适度，也能减少外部磕碰对内部结构的冲击。上盖部分采用半透明可视化材质设计，建模时单独拆分透明视窗区域，通过曲面偏移预留视窗安装位，可在不开启上盖的情况下直接观察内部孵化状态，上盖顶面居中设置小型圆形操作按键位，通过凸台拉伸完成按键安装槽的结构预留，保证按键与壳体表面齐平，避免积灰同时提升操作触感。上下壳体的连接部位采用侧边卡扣式锁紧结构，建模时对卡扣公母件做了单独的零件拆分与装配干涉检查，卡扣旁设置内凹式抠手位，通过曲面切除操作抠出符合人体工学的开启受力区域，无需额外工具即可快速开合壳体，同时保证闭合状态下的密封贴合度，减少内部温湿度流失。底座部分采用哑光深色耐磨材质，建模时在底部做了微凸的环形支撑脚结构，通过拉伸切除预留支撑脚垫的安装槽，放置时可保持整体平稳，避免台面滑动。渲染阶段针对不同部件赋予差异化材质：上盖透明区域采用高透磨砂PC材质，调整折射与粗糙度参数模拟真实半透观感，下壳底座采用哑光ABS工程塑料材质，调整漫反射与高光参数还原磨砂质感，卡扣与按键部位采用稍亮的硬质塑料材质，通过材质区分强化结构层次感。整体设计围绕小型实验室样本孵化的使用场景，在紧凑的椭圆体积内整合了壳体密封、便捷开合、可视化观察的核心功能，所有结构特征均做了装配公差预留，可直接用于后续的结构验证与手板打样，曲面造型兼顾实用功能与简洁的外观质感，适合小批量的实验室便携设备开发参考。
