多接口集成式液压阀块三维结构设计

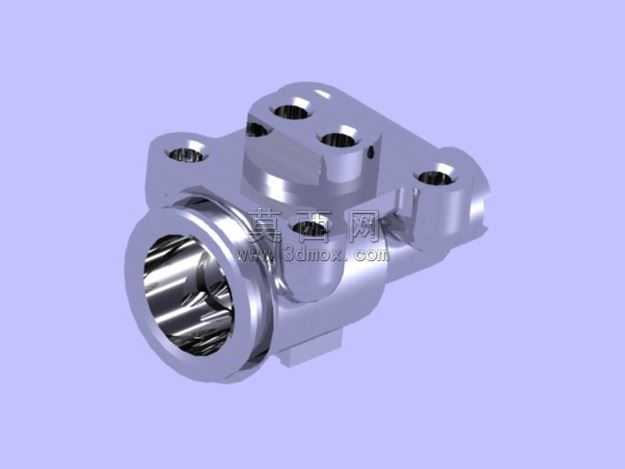

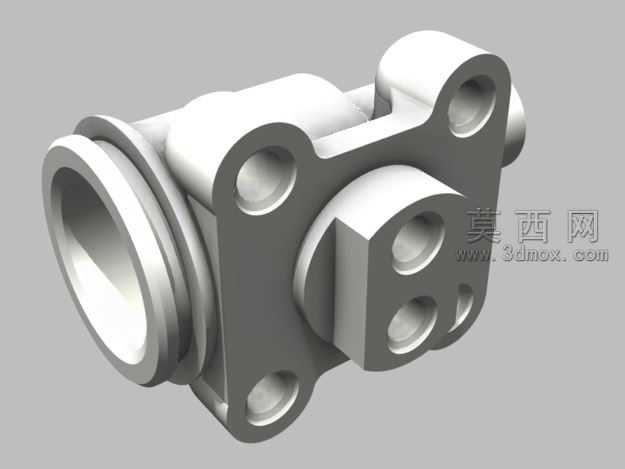

本作品为多接口集成式液压阀块的三维建模成果，建模过程中严格遵循液压元件设计的尺寸规范与装配逻辑，首先通过草图绘制勾勒阀块的整体外轮廓，精准定位各个安装孔、油口、连接凸台的基准位置，确保各特征的相对位置公差符合液压系统的密封与装配要求。建模阶段采用实体拉伸、切除、倒角、圆角等基础特征命令逐步构建主体结构，针对左侧大口径进油口，设计了多层阶梯式密封槽结构，预留了密封圈安装位，保证油路连接时的高压密封性能；主体板面上分布的多个圆形安装孔，分别按照螺栓连接的尺寸标准设计了沉孔深度与孔径，确保与对应阀件、管路接头的装配适配性；右侧凸台区域集成了三个等径油口与定位孔，通过凸台结构强化局部承压能力，避免高压油液作用下的结构变形。材质渲染阶段选用铸钢哑光金属材质，还原液压阀块实际加工后的表面质感，对孔口边缘、棱边位置添加了符合加工工艺的圆角特征，既消除应力集中隐患，也还原真实机加工后的细节效果。结构设计上采用集成式布局，将多个油路通道整合在单一阀块内部，减少外接管路的连接点，降低液压系统的泄漏风险，同时缩小元件整体占用空间；各个接口的朝向经过合理排布，兼顾管路安装的操作空间与油路走向的流畅性，避免内部油路出现锐角转折造成的压力损失。建模过程中对内部油路做了连通性校验，确保各油道之间无干涉、无错通，壁厚尺寸满足高压工况下的强度要求，外部安装面的平面度特征在建模中做了基准约束，保证后续装配时阀件安装的贴合度，整体模型完整还原了集成液压阀块的结构细节，可用于液压系统装配验证、结构受力仿真以及加工工艺参考。
