林奇销快锁连接构件三维结构设计

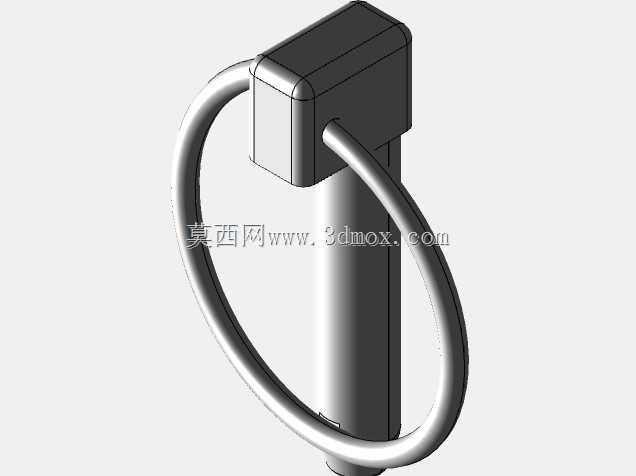

　　这类快锁式连接构件，在工装夹具快速换装、小型实验台架搭建、便携检测设备组装场景中应用十分广泛，核心作用是实现两个构件之间的无工具快速锁止与拆卸，相比传统螺纹连接、销钉定位，能大幅缩短拆装切换的辅助时间，尤其适合需要频繁调整工位、更换工装模块的小批量试制、教学实验场景。从结构功能来看，该构件分为柱式锁体与环形锁扣两个核心部分，柱体部分为长直圆柱结构，端部集成锁止触发模块，环形锁扣为闭合弹性环结构，锁止状态下环体卡入柱体端部的锁止槽内，实现轴向与径向的双向限位，解锁时仅需按压端部触发块，环体即可从锁止槽脱出，完成快速拆分，整个操作过程无需额外工具，单手即可完成锁止与解锁动作。设计过程中首先要明确安装边界条件，

　　柱体部分的外径需要匹配常用的型材安装孔尺寸，适配常规的10-12mm直径安装通孔，柱体有效插入长度控制在40-50mm区间，保证插入配套安装座后有足够的锁止啮合长度，避免受侧向力时出现脱锁风险；环形锁扣的环体内径与柱体外径保持0.2-0.3mm的间隙配合，保证环体可以顺畅绕柱体端部的铰接点转动，同时不会因为间隙过大出现锁止后晃动量超标的问题。端部的锁止模块采用内置弹性顶销结构，锁止状态下顶销在弹簧力作用下伸出，挡住环形锁扣的脱出路径，解锁时按压顶销压缩弹簧，让出环体转动的避让空间，环体即可翻转脱离锁止位置，这个结构的设计要点在于顶销的行程要匹配环体的线径尺寸，行程过大会导致按压行程过长操作不便，行程过小则无法完全让出避让空间，

　　容易出现解锁卡滞。环形锁扣本身采用弹性金属线材弯制，环体的闭合端做圆弧过渡处理，避免应力集中导致反复开合后出现断裂，铰接位置与柱体端部的连接采用小直径销轴铆接，销轴两端做压铆收口处理，保证铰接处转动灵活同时不会出现松脱。从实际使用的受力角度考虑，该类构件主要承受轴向的拉脱力与小幅度的径向剪切力，设计时锁止啮合面的接触面积要保证在额定拉脱力下接触应力不超过材料的许用应力，柱体部分采用硬质铝合金加工时，额定拉脱载荷可以达到500N以上，完全满足小型工装、实验台架的连接受力需求。外形设计上柱体部分做了等直径处理，外表面做光滑喷砂处理，没有多余的凸起结构，方便插入安装孔时不会出现卡滞，端部的锁止模块做了圆角包边处理，

　　避免操作时划伤操作人员手部，环形锁扣的外表面同样做光滑处理，开合时握持手感顺畅。安装时仅需要在两个待连接的构件上分别加工对应尺寸的安装孔，将柱体部分固定在其中一个构件上，环形锁扣在解锁状态下扣入另一个构件的挂点，按压锁扣至锁止位置即可完成连接，整个安装过程不需要拧动螺纹、不需要对准复杂的定位结构，对操作人员的技能要求极低，即使是没有机械装配经验的人员也可以快速完成连接操作。在教学实验场景中，这类构件常被用于搭建可重组的实验台架，学生可以根据实验需求快速调整台架的结构形式，不需要携带扳手、螺丝刀等额外工具，大幅提升实验准备的效率；在小型便携检测设备上，这类构件可以用于快速连接检测探头与手持主机，检测完成后可以快速拆分收纳，减少设备的收纳体积；在工装夹具领域，这类构件用于快速更换夹具的定位模块，换型时间相比传统螺栓连接可以缩短80%以上，非常适合多品种小批量的柔性生产场景。设计过程中还要考虑反复使用的磨损问题，锁止啮合面做局部淬火处理，提升表面硬度，减少反复锁止解锁过程中的磨损量，保证经过上千次开合后依然可以可靠锁止，不会因为磨损出现锁止间隙过大、自动脱锁的问题；铰接位置的销轴采用不锈钢材质，避免长期使用后出现锈蚀导致转动卡滞，即使在潮湿的实验环境下也可以保持顺畅的操作手感。
