环形快卸式林奇销锁紧连接结构

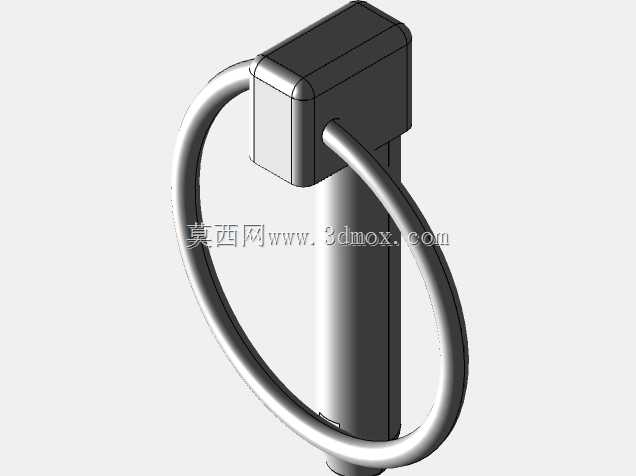

　　在农用机械挂接、工装夹具快速换型、户外设备临时铰接、小型机具快拆维护这类场景里，经常需要一种无需额外工具、徒手就能完成插拔锁定的连接销轴，林奇销就是针对这类高频快拆需求设计的典型连接件，相比传统带开口销的圆柱销、需要扳手拧紧的螺栓连接，它的操作效率能提升数倍，尤其适合需要频繁拆装、且连接副承受径向剪切载荷的工位。这款环形拉手式林奇销的核心功能，是在穿入对应销轴孔后，依靠自身弹性环的卡合限位，实现销轴的轴向锁定，避免设备运行过程中销轴受振动脱出，同时不需要额外配置锁止配件，单个零件即可完成完整的连接锁止功能，大幅减少配件丢失的概率。从结构设计逻辑来看，这款销体采用直圆柱主体设计，销身表面做光滑过渡处理，没有额外的台阶或卡槽，穿入对应安装孔时的摩擦阻力小，适配的安装孔只需要按照销身外径加工标准公差的光孔即可，不需要在孔内加工卡簧槽或者螺纹，大幅降低配套构件的加工难度。顶部的方形限位台是核心的轴向限位结构，其截面尺寸大于销身直径，穿装到位后会抵接在安装件的外侧表面，限制销轴的穿入深度，避免销轴过度穿入导致另一侧伸出长度不足，影响锁止可靠性。和方形限位台连接的环形弹性拉手是整个零件的操作与锁止核心，这个环形结构采用弹性金属材质弯折成型，自然状态下环体的内圈尺寸略小于销身直径，当需要穿装销轴时，操作人员可以捏动环形拉手的外侧，将环体扳离销身侧面，此时环体不会遮挡销身的穿入路径，销轴可以顺畅穿过两层甚至多层连接件的光孔；当销轴穿入到位、

　　顶部方形限位台抵接安装面后，松开环形拉手，弹性环会在自身弹力作用下回弹，环体贴靠在销身的另一侧圆柱面上，此时环体刚好卡在安装件的外侧表面，和顶部的方形限位台形成两侧的轴向限位，无论销轴受到哪个方向的轴向窜动力，都会被方形台或者弹性环挡住，完全不会出现脱出的问题。在安装边界尺寸方面，这类林奇销的有效连接长度，即方形限位台底部到弹性环贴合位置的销身长度，需要匹配被连接件的总叠厚，通常预留0.5-1mm的间隙即可，间隙过大会导致连接副存在窜动量，运行中产生撞击噪音，加快销身的磨损；间隙过小则会导致弹性环无法顺利回弹到锁止位置，出现锁止失效的隐患。销身的外径尺寸需要和安装孔保持间隙配合，公差带通常选取H8/f7的配合精度，既保证插拔顺畅，又不会因为间隙过大导致连接副出现径向晃动。顶部方形限位台的边长通常比销身直径大3-5mm，保证足够的限位接触面积，避免长期受剪切力后限位台压溃安装件的表面；环形拉手的环体外径需要根据操作空间设计，在保证手指有足够捏持空间的前提下，尽量控制环体的外廓尺寸，避免安装后环体和周边构件发生运动干涉，尤其在有相对转动的铰接场景下，要核算环体在销轴转动全行程内的运动包络，确保不会刮碰周边的结构件。从实际使用的特性来看，这种结构的林奇销没有易损的小零件，环形拉手和销身、顶部限位台为一体式连接结构，长期使用不会出现拉手脱落的问题，弹性环的抗疲劳性能经过反复弯折测试后，依然能保持足够的锁止弹力，适合在户外有振动、有粉尘的工况下使用，

　　不需要定期做润滑或者维护，只要插拔时注意清理销身表面的泥沙，避免杂质进入安装孔加剧磨损即可。在工装夹具设计中，这类销常用来快速固定定位压板、快换工装的定位连接，更换工装时不需要找扳手或者卡簧钳，徒手几秒就能完成销的拆装，大幅缩短换型等待时间；在农用机具的挂接场景中，比如拖拉机和后置农机具的铰接点、机具侧翼的快速展开锁定，操作人员在户外没有工具的情况下也能快速完成连接或者拆卸，遇到故障需要紧急拆解时，不会因为找不到工具耽误处置时间；在小型特种设备的检修口、防护门的快速固定结构中，这种销也能替代传统的螺栓或者搭扣锁，开关操作更便捷，且锁止可靠性更高，不会因为振动出现松脱。建模过程中需要重点关注环形拉手和销身连接位置的圆角过渡，

　　这个位置是应力集中点，如果直角过渡，反复扳动拉手的时候很容易出现应力断裂，做R2-R3的圆角过渡可以大幅提升结构的抗疲劳强度；销身的端面需要做小角度的倒角处理，方便穿入安装孔时自动导正，不需要精确对孔就能顺利穿入，提升操作的便捷性；方形限位台的棱边做轻微的倒钝处理，避免操作时划伤操作人员的手部，同时也减少棱边的磕碰变形。另外需要注意，这类林奇销的承载方向以径向剪切为主，不适合承受大的轴向拉力，在选型应用时要根据连接副的实际载荷方向布置，避免让弹性环承受持续的轴向拉力，否则长期使用会导致弹性环变形，出现锁止失效的问题；如果是在有腐蚀性的工况下使用，可以对应选择不锈钢材质的坯料加工，表面做钝化处理，提升防锈耐腐蚀能力，在潮湿或者有酸碱腐蚀的环境下也能长期可靠工作。
