减速式发电装置结构设计方案

　　在分布式小型能量采集、低转速动能回收的应用场景中，常规直驱式发电结构往往存在输入转速不足、发电效率偏低的问题，这套带减速结构的发电装置，正是针对这类工况做的定向结构优化。从实际落地的使用场景来看，这类结构可适配小型水力动能回收、人力驱动发电装置、低转速风能采集终端等场景，解决输入轴转速远低于发电机额定工作转速的痛点，通过减速传动组的转速匹配，让发电机始终工作在高效转速区间。

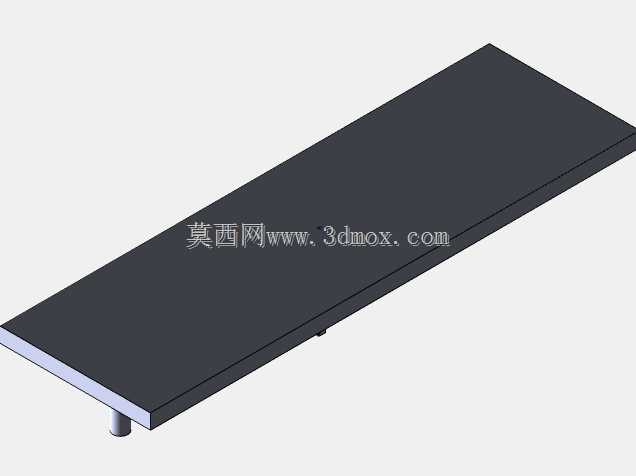

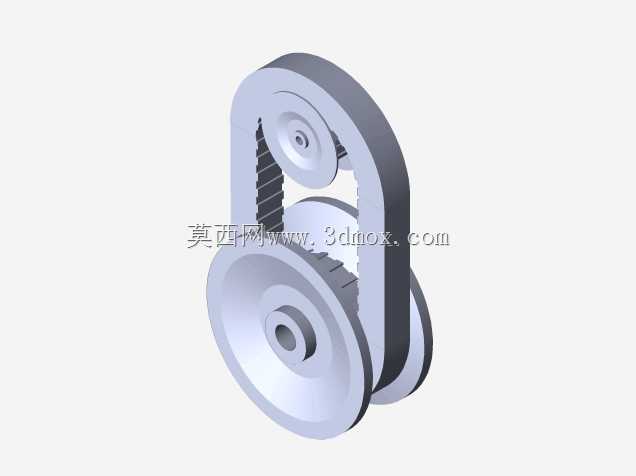

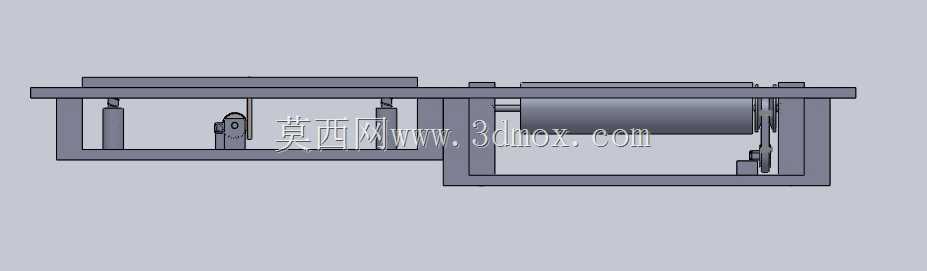

　　整套装置采用框架式集成安装结构，所有传动与发电组件都固定在一体式折弯成型的金属机架内，机架采用双侧支撑板加横向连接梁的结构形式，安装时可通过机架上预留的固定孔位直接对接外部设备的安装面，不需要额外做适配支架。从安装边界来看，整套装置的轴向长度控制在适配小型设备舱的尺寸范围内，径向尺寸避开了常规安装场景下的周边干涉区域，输入轴端伸出机架侧板的长度做了限位设计，对接外部动力输入部件时，不需要额外调整轴伸长度，可直接通过联轴器或带轮完成动力接入。

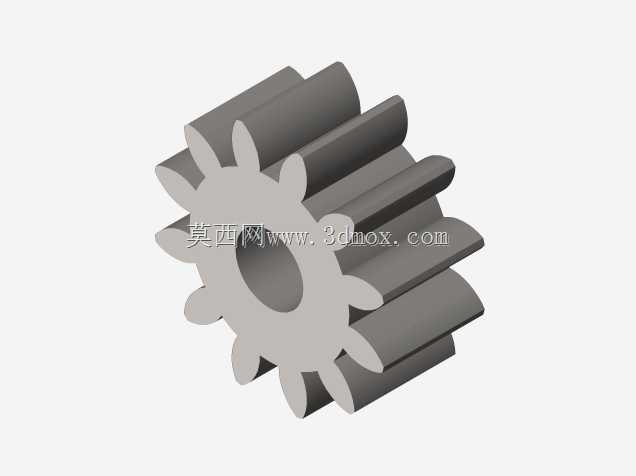

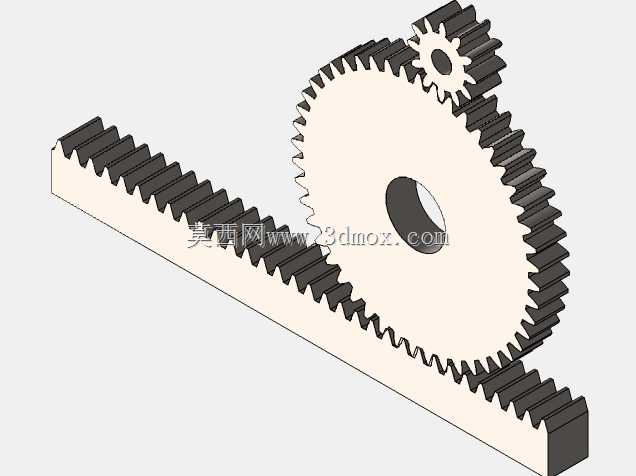

　　设计思路上没有采用独立减速器加独立发电机的分体拼接方案，而是将减速传动组与发电转子做了集成式布局，把减速级的输出端直接与发电机转子轴做刚性连接，省去了中间的连接联轴器，既压缩了整体结构的轴向尺寸，也减少了中间连接环节的传动间隙与功率损耗。减速结构采用定轴齿轮传动形式，传动齿轮的支撑轴直接固定在机架的双侧侧板上，省去了独立的减速器壳体，齿轮啮合侧隙在装配时可通过侧板上的轴孔微调结构做调整，能适配不同加工精度的齿轮配件，降低零件加工的精度要求与生产成本。

　　功能特性层面，这套结构的传动路径做了最短化设计，外部输入的低转速动力从输入轴进入后，经过减速齿轮组的增速传递（注：减速结构反向作为增速使用，匹配发电转速需求），直接驱动发电机转子做切割磁感线运动，整个传动链的转动部件都做了轻量化设计，转动惯量控制在较低水平，即使输入动力存在小幅的转速波动，也不会对发电输出的稳定性造成明显冲击。机架的侧板同时作为传动部件的润滑密封侧壁，装配时在侧板结合面加装密封垫即可实现传动腔的密封，可填充润滑脂对齿轮啮合部位做长期润滑，不需要频繁做维护保养。

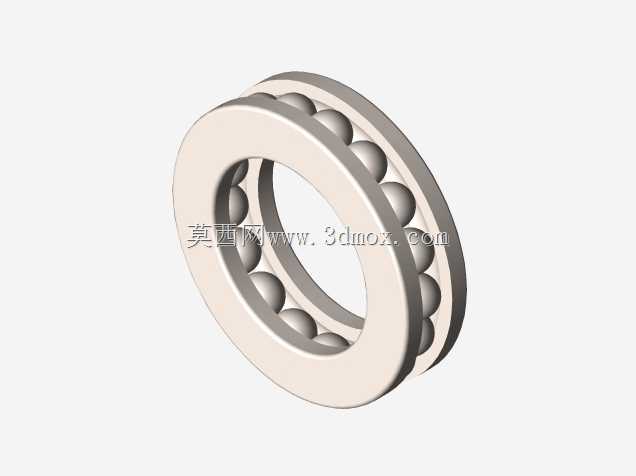

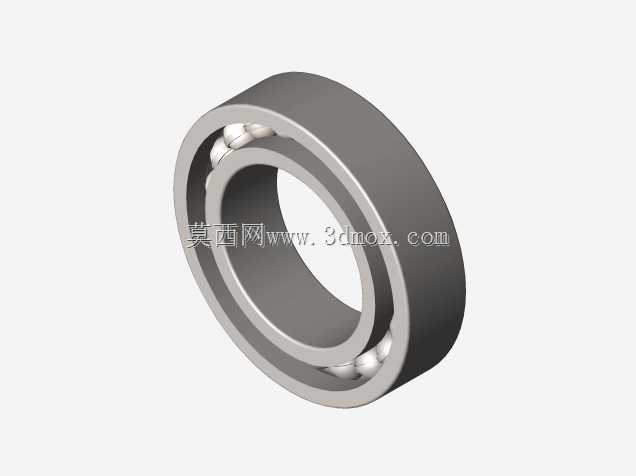

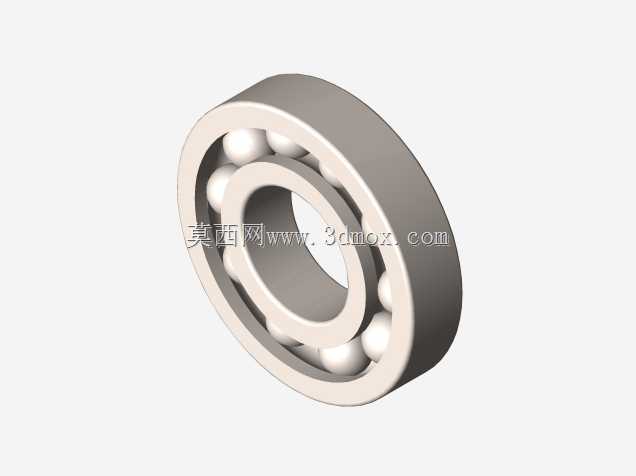

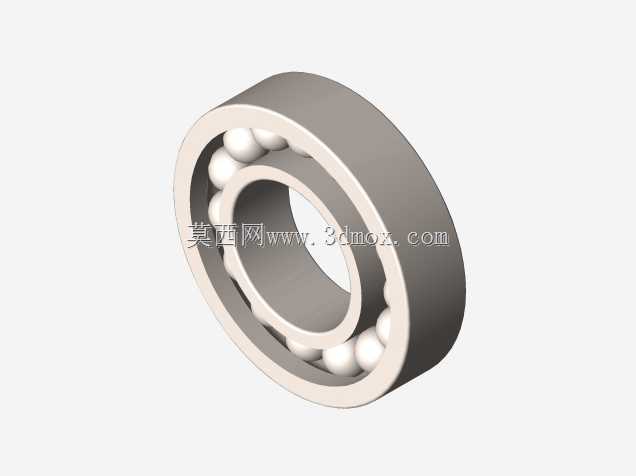

　　从结构细节来看，发电机本体通过定位止口固定在机架一侧的安装板上，安装板与机架主体采用可拆卸的螺栓连接，后期维护更换发电机时，只需要拆开安装板的固定螺栓即可将发电机整体抽出，不需要拆解整个传动结构。传动齿轮的支撑位置都预留了轴承安装位，采用标准深沟球轴承做转动支撑，轴承的选型匹配了传动过程中的径向载荷，可承受输入侧带来的一定径向冲击力，适配户外、移动设备等存在振动的使用场景。输入轴端的密封采用标准骨架油封，可阻挡外部粉尘、水汽进入传动腔内部，适应多粉尘、高湿度的工作环境。

　　整套结构的布局充分考虑了装配工艺性，所有零件都可从机架的单侧完成装配，不需要复杂的专用工装，装配时按照轴类零件、齿轮、轴承、发电机、侧板的顺序即可完成整机组装，适合小批量的生产加工。结构上没有采用特殊定制的异形零件，所有紧固件、轴承、密封件都采用国标通用标准件，后期维修更换配件的采购成本低，互换性强。在实际选型适配时，可根据具体的输入转速范围、发电功率需求，调整减速齿轮组的传动比，更换对应功率等级的发电机本体，不需要改动机架的主体安装尺寸，具备较强的场景适配能力。
